Стенд для дослідження гідроприводу будівельно-дорожніх машин

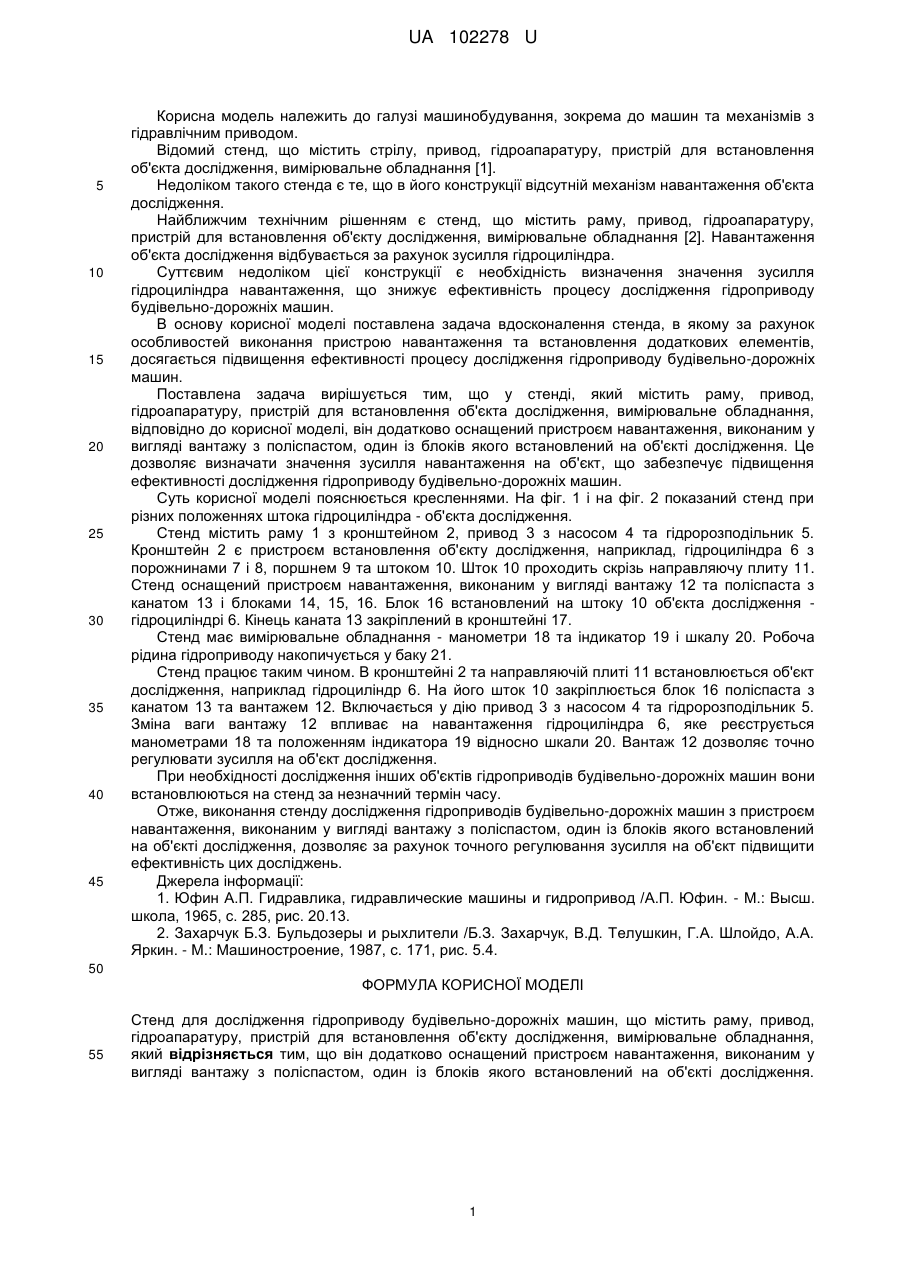

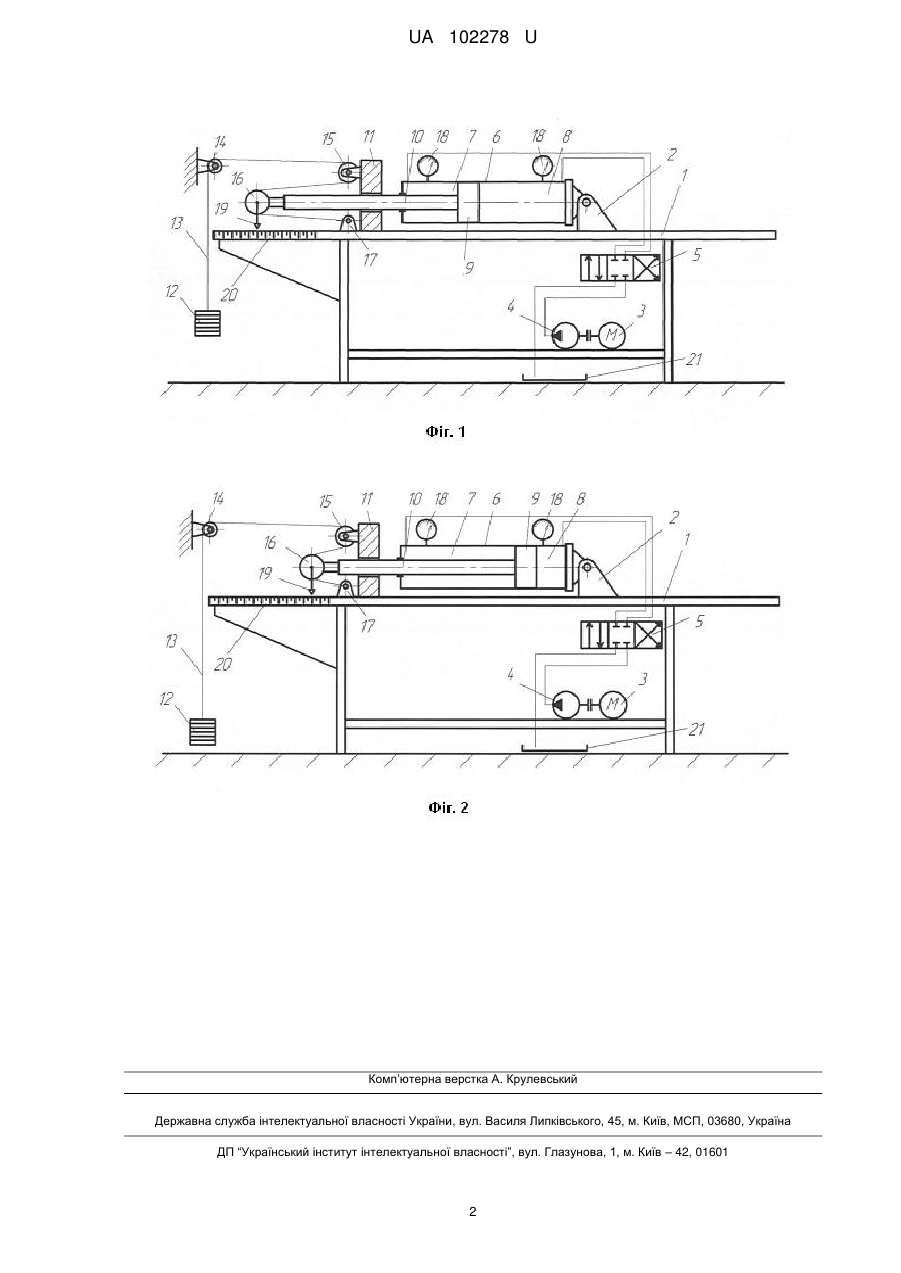

Реферат: Стенд для дослідження гідроприводу будівельно-дорожніх машин містить раму, привод, гідроапаратуру, пристрій для встановлення об'єкту дослідження, вимірювальне обладнання, причому він додатково оснащений пристроєм навантаження, виконаним у вигляді вантажу з поліспастом, один із блоків якого встановлений на об'єкті дослідження. UA 102278 U (12) UA 102278 U UA 102278 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, зокрема до машин та механізмів з гідравлічним приводом. Відомий стенд, що містить стрілу, привод, гідроапаратуру, пристрій для встановлення об'єкта дослідження, вимірювальне обладнання [1]. Недоліком такого стенда є те, що в його конструкції відсутній механізм навантаження об'єкта дослідження. Найближчим технічним рішенням є стенд, що містить раму, привод, гідроапаратуру, пристрій для встановлення об'єкту дослідження, вимірювальне обладнання [2]. Навантаження об'єкта дослідження відбувається за рахунок зусилля гідроциліндра. Суттєвим недоліком цієї конструкції є необхідність визначення значення зусилля гідроциліндра навантаження, що знижує ефективність процесу дослідження гідроприводу будівельно-дорожніх машин. В основу корисної моделі поставлена задача вдосконалення стенда, в якому за рахунок особливостей виконання пристрою навантаження та встановлення додаткових елементів, досягається підвищення ефективності процесу дослідження гідроприводу будівельно-дорожніх машин. Поставлена задача вирішується тим, що у стенді, який містить раму, привод, гідроапаратуру, пристрій для встановлення об'єкта дослідження, вимірювальне обладнання, відповідно до корисної моделі, він додатково оснащений пристроєм навантаження, виконаним у вигляді вантажу з поліспастом, один із блоків якого встановлений на об'єкті дослідження. Це дозволяє визначати значення зусилля навантаження на об'єкт, що забезпечує підвищення ефективності дослідження гідроприводу будівельно-дорожніх машин. Суть корисної моделі пояснюється кресленнями. На фіг. 1 і на фіг. 2 показаний стенд при різних положеннях штока гідроциліндра - об'єкта дослідження. Стенд містить раму 1 з кронштейном 2, привод 3 з насосом 4 та гідророзподільник 5. Кронштейн 2 є пристроєм встановлення об'єкту дослідження, наприклад, гідроциліндра 6 з порожнинами 7 і 8, поршнем 9 та штоком 10. Шток 10 проходить скрізь направляючу плиту 11. Стенд оснащений пристроєм навантаження, виконаним у вигляді вантажу 12 та поліспаста з канатом 13 і блоками 14, 15, 16. Блок 16 встановлений на штоку 10 об'єкта дослідження гідроциліндрі 6. Кінець каната 13 закріплений в кронштейні 17. Стенд має вимірювальне обладнання - манометри 18 та індикатор 19 і шкалу 20. Робоча рідина гідроприводу накопичується у баку 21. Стенд працює таким чином. В кронштейні 2 та направляючій плиті 11 встановлюється об'єкт дослідження, наприклад гідроциліндр 6. На його шток 10 закріплюється блок 16 поліспаста з канатом 13 та вантажем 12. Включається у дію привод 3 з насосом 4 та гідророзподільник 5. Зміна ваги вантажу 12 впливає на навантаження гідроциліндра 6, яке реєструється манометрами 18 та положенням індикатора 19 відносно шкали 20. Вантаж 12 дозволяє точно регулювати зусилля на об'єкт дослідження. При необхідності дослідження інших об'єктів гідроприводів будівельно-дорожніх машин вони встановлюються на стенд за незначний термін часу. Отже, виконання стенду дослідження гідроприводів будівельно-дорожніх машин з пристроєм навантаження, виконаним у вигляді вантажу з поліспастом, один із блоків якого встановлений на об'єкті дослідження, дозволяє за рахунок точного регулювання зусилля на об'єкт підвищити ефективність цих досліджень. Джерела інформації: 1. Юфин А.П. Гидравлика, гидравлические машины и гидропривод /A.П. Юфин. - М.: Высш. школа, 1965, с. 285, рис. 20.13. 2. Захарчук Б.З. Бульдозеры и рыхлители /Б.З. Захарчук, B.Д. Телушкин, Г.А. Шлойдо, А.А. Яркин. - М.: Машиностроение, 1987, с. 171, рис. 5.4. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Стенд для дослідження гідроприводу будівельно-дорожніх машин, що містить раму, привод, гідроапаратуру, пристрій для встановлення об'єкту дослідження, вимірювальне обладнання, який відрізняється тим, що він додатково оснащений пристроєм навантаження, виконаним у вигляді вантажу з поліспастом, один із блоків якого встановлений на об'єкті дослідження. 1 UA 102278 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
