Спосіб розвантаження великотоннажного морського судна

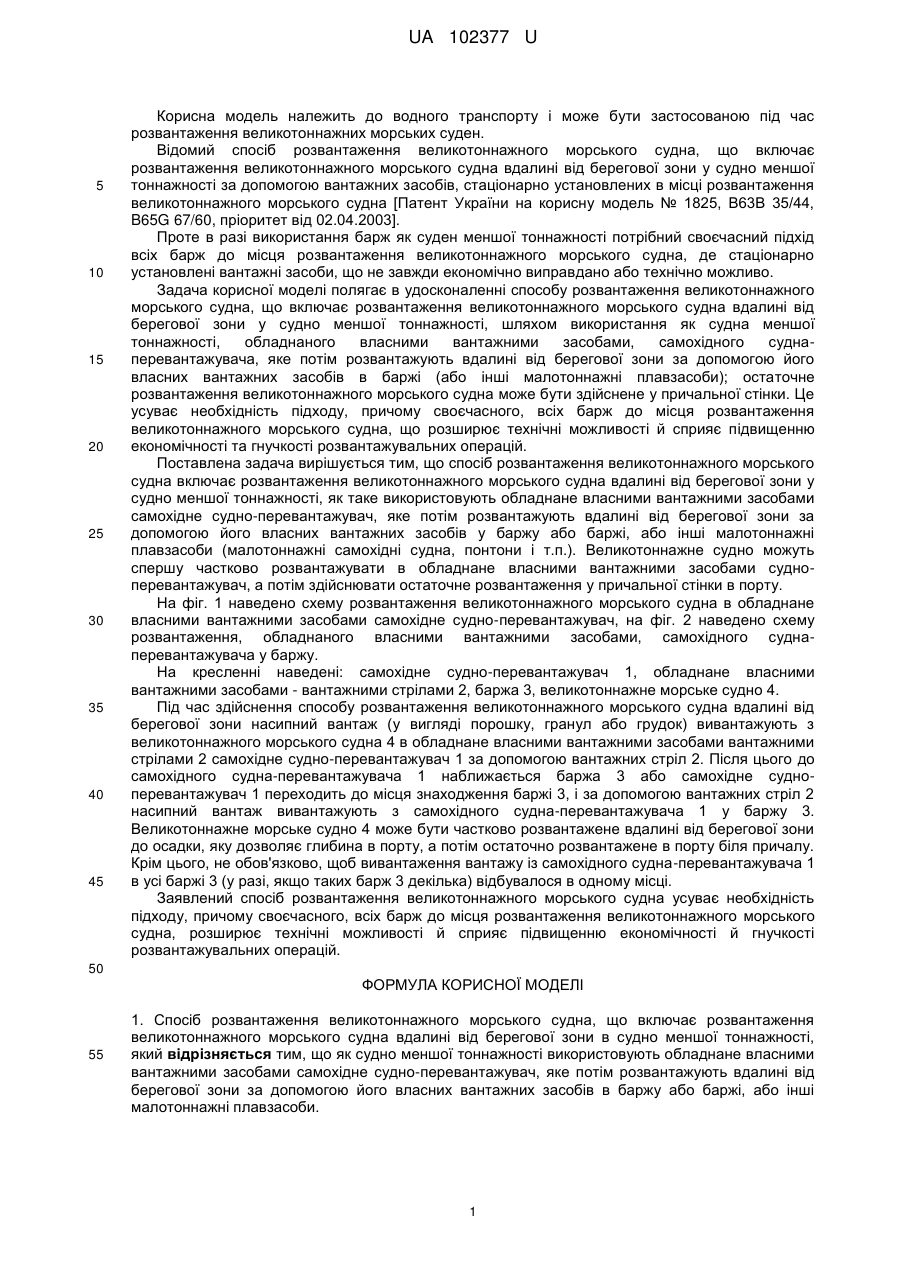

Реферат: Спосіб розвантаження великотоннажного морського судна включає розвантаження великотоннажного морського судна вдалині від берегової зони в судно меншої тоннажності. Як судно меншої тоннажності використовують обладнане власними вантажними засобами самохідне судно-перевантажувач, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів в баржу або баржі, або інші малотоннажні плавзасоби. UA 102377 U (12) UA 102377 U UA 102377 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до водного транспорту і може бути застосованою під час розвантаження великотоннажних морських суден. Відомий спосіб розвантаження великотоннажного морського судна, що включає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності за допомогою вантажних засобів, стаціонарно установлених в місці розвантаження великотоннажного морського судна [Патент України на корисну модель № 1825, В63В 35/44, B65G 67/60, пріоритет від 02.04.2003]. Проте в разі використання барж як суден меншої тоннажності потрібний своєчасний підхід всіх барж до місця розвантаження великотоннажного морського судна, де стаціонарно установлені вантажні засоби, що не завжди економічно виправдано або технічно можливо. Задача корисної моделі полягає в удосконаленні способу розвантаження великотоннажного морського судна, що включає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності, шляхом використання як судна меншої тоннажності, обладнаного власними вантажними засобами, самохідного суднаперевантажувача, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів в баржі (або інші малотоннажні плавзасоби); остаточне розвантаження великотоннажного морського судна може бути здійснене у причальної стінки. Це усуває необхідність підходу, причому своєчасного, всіх барж до місця розвантаження великотоннажного морського судна, що розширює технічні можливості й сприяє підвищенню економічності та гнучкості розвантажувальних операцій. Поставлена задача вирішується тим, що спосіб розвантаження великотоннажного морського судна включає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності, як таке використовують обладнане власними вантажними засобами самохідне судно-перевантажувач, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів у баржу або баржі, або інші малотоннажні плавзасоби (малотоннажні самохідні судна, понтони і т.п.). Великотоннажне судно можуть спершу частково розвантажувати в обладнане власними вантажними засобами судноперевантажувач, а потім здійснювати остаточне розвантаження у причальної стінки в порту. На фіг. 1 наведено схему розвантаження великотоннажного морського судна в обладнане власними вантажними засобами самохідне судно-перевантажувач, на фіг. 2 наведено схему розвантаження, обладнаного власними вантажними засобами, самохідного суднаперевантажувача у баржу. На кресленні наведені: самохідне судно-перевантажувач 1, обладнане власними вантажними засобами - вантажними стрілами 2, баржа 3, великотоннажне морське судно 4. Під час здійснення способу розвантаження великотоннажного морського судна вдалині від берегової зони насипний вантаж (у вигляді порошку, гранул або грудок) вивантажують з великотоннажного морського судна 4 в обладнане власними вантажними засобами вантажними стрілами 2 самохідне судно-перевантажувач 1 за допомогою вантажних стріл 2. Після цього до самохідного судна-перевантажувача 1 наближається баржа 3 або самохідне судноперевантажувач 1 переходить до місця знаходження баржі 3, і за допомогою вантажних стріл 2 насипний вантаж вивантажують з самохідного судна-перевантажувача 1 у баржу 3. Великотоннажне морське судно 4 може бути частково розвантажене вдалині від берегової зони до осадки, яку дозволяє глибина в порту, а потім остаточно розвантажене в порту біля причалу. Крім цього, не обов'язково, щоб вивантаження вантажу із самохідного судна-перевантажувача 1 в усі баржі 3 (у разі, якщо таких барж 3 декілька) відбувалося в одному місці. Заявлений спосіб розвантаження великотоннажного морського судна усуває необхідність підходу, причому своєчасного, всіх барж до місця розвантаження великотоннажного морського судна, розширює технічні можливості й сприяє підвищенню економічності й гнучкості розвантажувальних операцій. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб розвантаження великотоннажного морського судна, що включає розвантаження великотоннажного морського судна вдалині від берегової зони в судно меншої тоннажності, який відрізняється тим, що як судно меншої тоннажності використовують обладнане власними вантажними засобами самохідне судно-перевантажувач, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів в баржу або баржі, або інші малотоннажні плавзасоби. 1 UA 102377 U 2. Спосіб за п. 1, який відрізняється тим, що великотоннажне морське судно спочатку частково розвантажують в обладнане власними вантажними засобами самохідне судно-перевантажувач, а остаточне розвантаження здійснюють у причальної стінки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
