Спосіб розвантаження великотоннажного морського судна

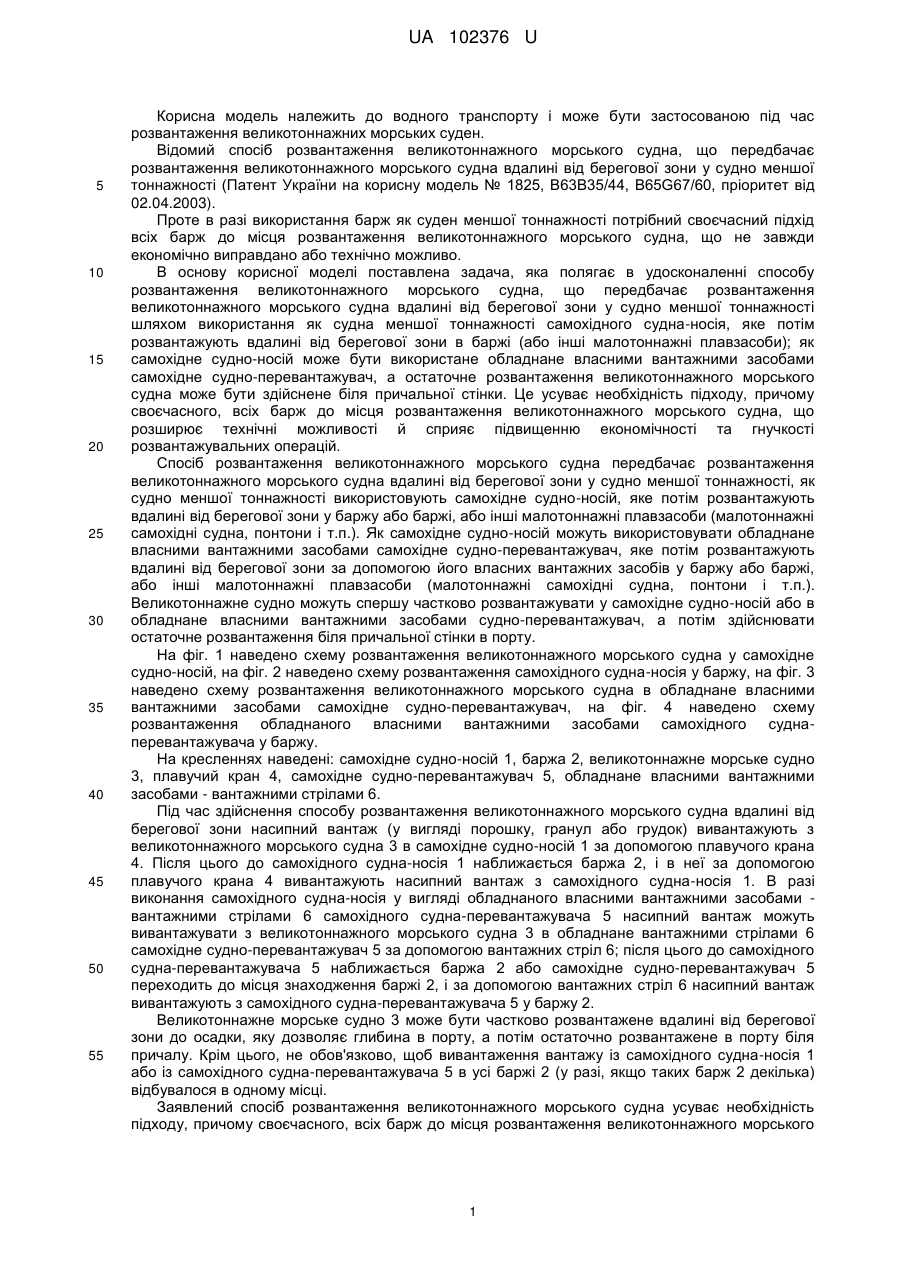

Реферат: Спосіб розвантаження великотоннажного морського судна включає його розвантаження вдалині від берегової зони в судно меншої тоннажності. Як судно меншої тоннажності використовують самохідне судно-носій, яке потім розвантажують вдалині від берегової зони в баржу або баржі, або інші малотоннажні плавзасоби. UA 102376 U (12) UA 102376 U UA 102376 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до водного транспорту і може бути застосованою під час розвантаження великотоннажних морських суден. Відомий спосіб розвантаження великотоннажного морського судна, що передбачає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності (Патент України на корисну модель № 1825, В63В35/44, B65G67/60, пріоритет від 02.04.2003). Проте в разі використання барж як суден меншої тоннажності потрібний своєчасний підхід всіх барж до місця розвантаження великотоннажного морського судна, що не завжди економічно виправдано або технічно можливо. В основу корисної моделі поставлена задача, яка полягає в удосконаленні способу розвантаження великотоннажного морського судна, що передбачає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності шляхом використання як судна меншої тоннажності самохідного судна-носія, яке потім розвантажують вдалині від берегової зони в баржі (або інші малотоннажні плавзасоби); як самохідне судно-носій може бути використане обладнане власними вантажними засобами самохідне судно-перевантажувач, а остаточне розвантаження великотоннажного морського судна може бути здійснене біля причальної стінки. Це усуває необхідність підходу, причому своєчасного, всіх барж до місця розвантаження великотоннажного морського судна, що розширює технічні можливості й сприяє підвищенню економічності та гнучкості розвантажувальних операцій. Спосіб розвантаження великотоннажного морського судна передбачає розвантаження великотоннажного морського судна вдалині від берегової зони у судно меншої тоннажності, як судно меншої тоннажності використовують самохідне судно-носій, яке потім розвантажують вдалині від берегової зони у баржу або баржі, або інші малотоннажні плавзасоби (малотоннажні самохідні судна, понтони і т.п.). Як самохідне судно-носій можуть використовувати обладнане власними вантажними засобами самохідне судно-перевантажувач, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів у баржу або баржі, або інші малотоннажні плавзасоби (малотоннажні самохідні судна, понтони і т.п.). Великотоннажне судно можуть спершу частково розвантажувати у самохідне судно-носій або в обладнане власними вантажними засобами судно-перевантажувач, а потім здійснювати остаточне розвантаження біля причальної стінки в порту. На фіг. 1 наведено схему розвантаження великотоннажного морського судна у самохідне судно-носій, на фіг. 2 наведено схему розвантаження самохідного судна-носія у баржу, на фіг. 3 наведено схему розвантаження великотоннажного морського судна в обладнане власними вантажними засобами самохідне судно-перевантажувач, на фіг. 4 наведено схему розвантаження обладнаного власними вантажними засобами самохідного суднаперевантажувача у баржу. На кресленнях наведені: самохідне судно-носій 1, баржа 2, великотоннажне морське судно 3, плавучий кран 4, самохідне судно-перевантажувач 5, обладнане власними вантажними засобами - вантажними стрілами 6. Під час здійснення способу розвантаження великотоннажного морського судна вдалині від берегової зони насипний вантаж (у вигляді порошку, гранул або грудок) вивантажують з великотоннажного морського судна 3 в самохідне судно-носій 1 за допомогою плавучого крана 4. Після цього до самохідного судна-носія 1 наближається баржа 2, і в неї за допомогою плавучого крана 4 вивантажують насипний вантаж з самохідного судна-носія 1. В разі виконання самохідного судна-носія у вигляді обладнаного власними вантажними засобами вантажними стрілами 6 самохідного судна-перевантажувача 5 насипний вантаж можуть вивантажувати з великотоннажного морського судна 3 в обладнане вантажними стрілами 6 самохідне судно-перевантажувач 5 за допомогою вантажних стріл 6; після цього до самохідного судна-перевантажувача 5 наближається баржа 2 або самохідне судно-перевантажувач 5 переходить до місця знаходження баржі 2, і за допомогою вантажних стріл 6 насипний вантаж вивантажують з самохідного судна-перевантажувача 5 у баржу 2. Великотоннажне морське судно3 може бути частково розвантажене вдалині від берегової зони до осадки, яку дозволяє глибина в порту, а потім остаточно розвантажене в порту біля причалу. Крім цього, не обов'язково, щоб вивантаження вантажу із самохідного судна-носія 1 або із самохідного судна-перевантажувача 5 в усі баржі 2 (у разі, якщо таких барж 2 декілька) відбувалося в одному місці. Заявлений спосіб розвантаження великотоннажного морського судна усуває необхідність підходу, причому своєчасного, всіх барж до місця розвантаження великотоннажного морського 1 UA 102376 U судна, розширює технічні можливості й сприяє підвищенню економічності й гнучкості розвантажувальних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Спосіб розвантаження великотоннажного морського судна, що включає розвантаження великотоннажного морського судна вдалині від берегової зони в судно меншої тоннажності, який відрізняється тим, що як судно меншої тоннажності використовують самохідне судноносій, яке потім розвантажують вдалині від берегової зони в баржу або баржі, або інші малотоннажні плавзасоби. 2. Спосіб за п. 1, який відрізняється тим, що як самохідне судно-носій використовують обладнане власними вантажними засобами самохідне судно-перевантажувач, яке потім розвантажують вдалині від берегової зони за допомогою його власних вантажних засобів в баржу або баржі, або інші малотоннажні плавзасоби. 3. Спосіб за п. 1 або за п. 2, який відрізняється тим, що великотоннажне морське судно частково розвантажують в самохідне судно-носій, а остаточне розвантаження здійснюють біля причальної стінки. 2 UA 102376 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
