Блок первинного перетворювача анемометра

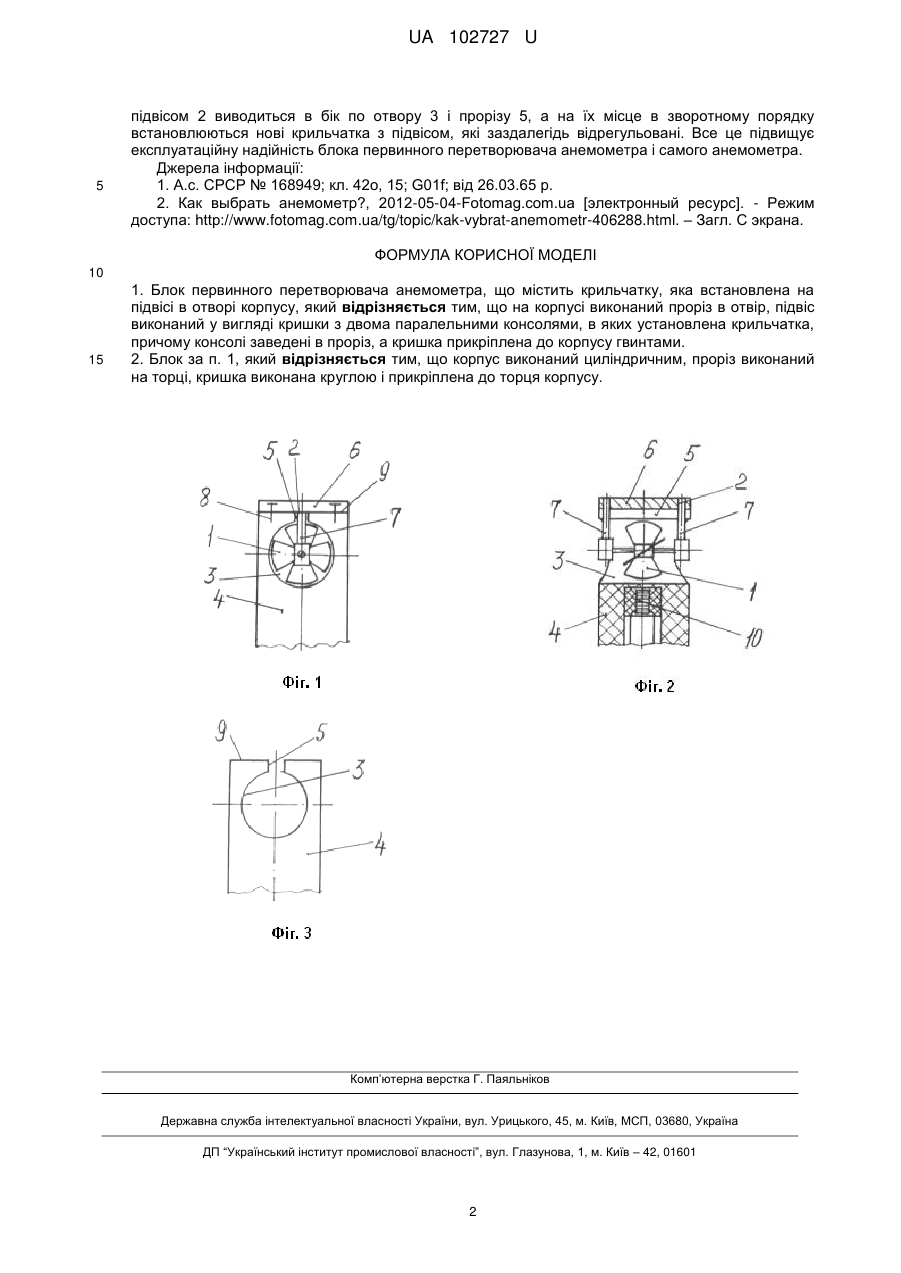

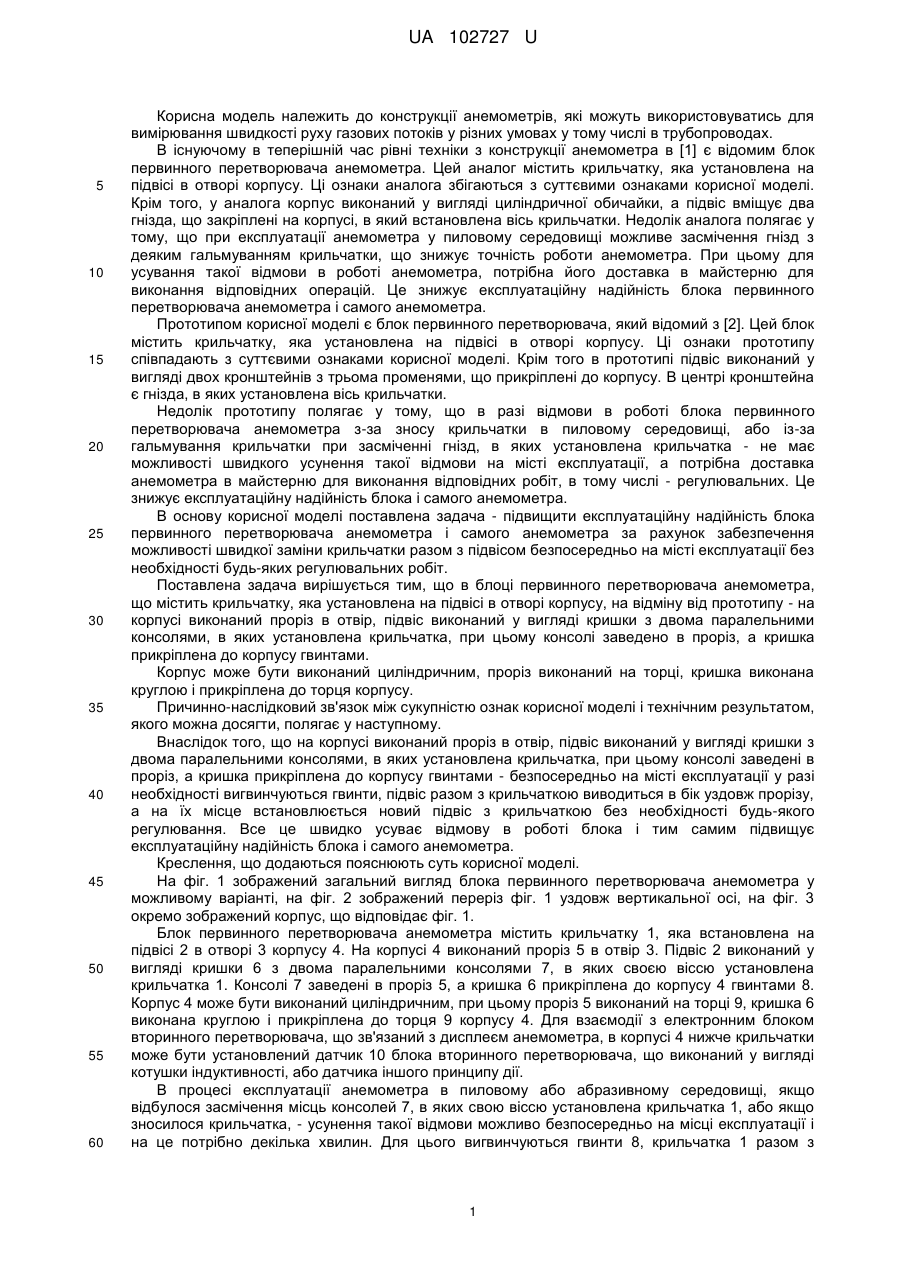

Реферат: Блок первинного перетворювача анемометра містить крильчатку, яка встановлена на підвісі в отворі корпусу. На корпусі виконаний проріз в отвір, підвіс виконаний у вигляді кришки з двома паралельними консолями, в яких установлена крильчатка. Консолі заведені в проріз, а кришка прикріплена до корпусу гвинтами. Корпус виконаний циліндричним. Проріз виконаний на торці. Кришка виконана круглою і прикріплена до торця корпусу. UA 102727 U (54) БЛОК ПЕРВИННОГО ПЕРЕТВОРЮВАЧА АНЕМОМЕТРА UA 102727 U UA 102727 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції анемометрів, які можуть використовуватись для вимірювання швидкості руху газових потоків у різних умовах у тому числі в трубопроводах. В існуючому в теперішній час рівні техніки з конструкції анемометра в [1] є відомим блок первинного перетворювача анемометра. Цей аналог містить крильчатку, яка установлена на підвісі в отворі корпусу. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, у аналога корпус виконаний у вигляді циліндричної обичайки, а підвіс вміщує два гнізда, що закріплені на корпусі, в який встановлена вісь крильчатки. Недолік аналога полягає у тому, що при експлуатації анемометра у пиловому середовищі можливе засмічення гнізд з деяким гальмуванням крильчатки, що знижує точність роботи анемометра. При цьому для усування такої відмови в роботі анемометра, потрібна його доставка в майстерню для виконання відповідних операцій. Це знижує експлуатаційну надійність блока первинного перетворювача анемометра і самого анемометра. Прототипом корисної моделі є блок первинного перетворювача, який відомий з [2]. Цей блок містить крильчатку, яка установлена на підвісі в отворі корпусу. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того в прототипі підвіс виконаний у вигляді двох кронштейнів з трьома променями, що прикріплені до корпусу. В центрі кронштейна є гнізда, в яких установлена вісь крильчатки. Недолік прототипу полягає у тому, що в разі відмови в роботі блока первинного перетворювача анемометра з-за зносу крильчатки в пиловому середовищі, або із-за гальмування крильчатки при засміченні гнізд, в яких установлена крильчатка - не має можливості швидкого усунення такої відмови на місті експлуатації, а потрібна доставка анемометра в майстерню для виконання відповідних робіт, в тому числі - регулювальних. Це знижує експлуатаційну надійність блока і самого анемометра. В основу корисної моделі поставлена задача - підвищити експлуатаційну надійність блока первинного перетворювача анемометра і самого анемометра за рахунок забезпечення можливості швидкої заміни крильчатки разом з підвісом безпосередньо на місті експлуатації без необхідності будь-яких регулювальних робіт. Поставлена задача вирішується тим, що в блоці первинного перетворювача анемометра, що містить крильчатку, яка установлена на підвісі в отворі корпусу, на відміну від прототипу - на корпусі виконаний проріз в отвір, підвіс виконаний у вигляді кришки з двома паралельними консолями, в яких установлена крильчатка, при цьому консолі заведено в проріз, а кришка прикріплена до корпусу гвинтами. Корпус може бути виконаний циліндричним, проріз виконаний на торці, кришка виконана круглою і прикріплена до торця корпусу. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що на корпусі виконаний проріз в отвір, підвіс виконаний у вигляді кришки з двома паралельними консолями, в яких установлена крильчатка, при цьому консолі заведені в проріз, а кришка прикріплена до корпусу гвинтами - безпосередньо на місті експлуатації у разі необхідності вигвинчуються гвинти, підвіс разом з крильчаткою виводиться в бік уздовж прорізу, а на їх місце встановлюється новий підвіс з крильчаткою без необхідності будь-якого регулювання. Все це швидко усуває відмову в роботі блока і тим самим підвищує експлуатаційну надійність блока і самого анемометра. Креслення, що додаються пояснюють суть корисної моделі. На фіг. 1 зображений загальний вигляд блока первинного перетворювача анемометра у можливому варіанті, на фіг. 2 зображений переріз фіг. 1 уздовж вертикальної осі, на фіг. 3 окремо зображений корпус, що відповідає фіг. 1. Блок первинного перетворювача анемометра містить крильчатку 1, яка встановлена на підвісі 2 в отворі 3 корпусу 4. На корпусі 4 виконаний проріз 5 в отвір 3. Підвіс 2 виконаний у вигляді кришки 6 з двома паралельними консолями 7, в яких своєю віссю установлена крильчатка 1. Консолі 7 заведені в проріз 5, а кришка 6 прикріплена до корпусу 4 гвинтами 8. Корпус 4 може бути виконаний циліндричним, при цьому проріз 5 виконаний на торці 9, кришка 6 виконана круглою і прикріплена до торця 9 корпусу 4. Для взаємодії з електронним блоком вторинного перетворювача, що зв'язаний з дисплеєм анемометра, в корпусі 4 нижче крильчатки може бути установлений датчик 10 блока вторинного перетворювача, що виконаний у вигляді котушки індуктивності, або датчика іншого принципу дії. В процесі експлуатації анемометра в пиловому або абразивному середовищі, якщо відбулося засмічення місць консолей 7, в яких свою віссю установлена крильчатка 1, або якщо зносилося крильчатка, - усунення такої відмови можливо безпосередньо на місці експлуатації і на це потрібно декілька хвилин. Для цього вигвинчуються гвинти 8, крильчатка 1 разом з 1 UA 102727 U 5 підвісом 2 виводиться в бік по отвору 3 і прорізу 5, а на їх місце в зворотному порядку встановлюються нові крильчатка з підвісом, які заздалегідь відрегульовані. Все це підвищує експлуатаційну надійність блока первинного перетворювача анемометра і самого анемометра. Джерела інформації: 1. А.с. СРСР № 168949; кл. 42о, 15; G01f; від 26.03.65 р. 2. Как выбрать анемометр?, 2012-05-04-Fotomag.com.ua [электронный ресурс]. - Режим доступа: http://www.fotomag.com.ua/tg/topic/kak-vybrat-anemometr-406288.html. – Загл. С экрана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Блок первинного перетворювача анемометра, що містить крильчатку, яка встановлена на підвісі в отворі корпусу, який відрізняється тим, що на корпусі виконаний проріз в отвір, підвіс виконаний у вигляді кришки з двома паралельними консолями, в яких установлена крильчатка, причому консолі заведені в проріз, а кришка прикріплена до корпусу гвинтами. 2. Блок за п. 1, який відрізняється тим, що корпус виконаний циліндричним, проріз виконаний на торці, кришка виконана круглою і прикріплена до торця корпусу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
