Очисник головок коренеплодів від залишків гички

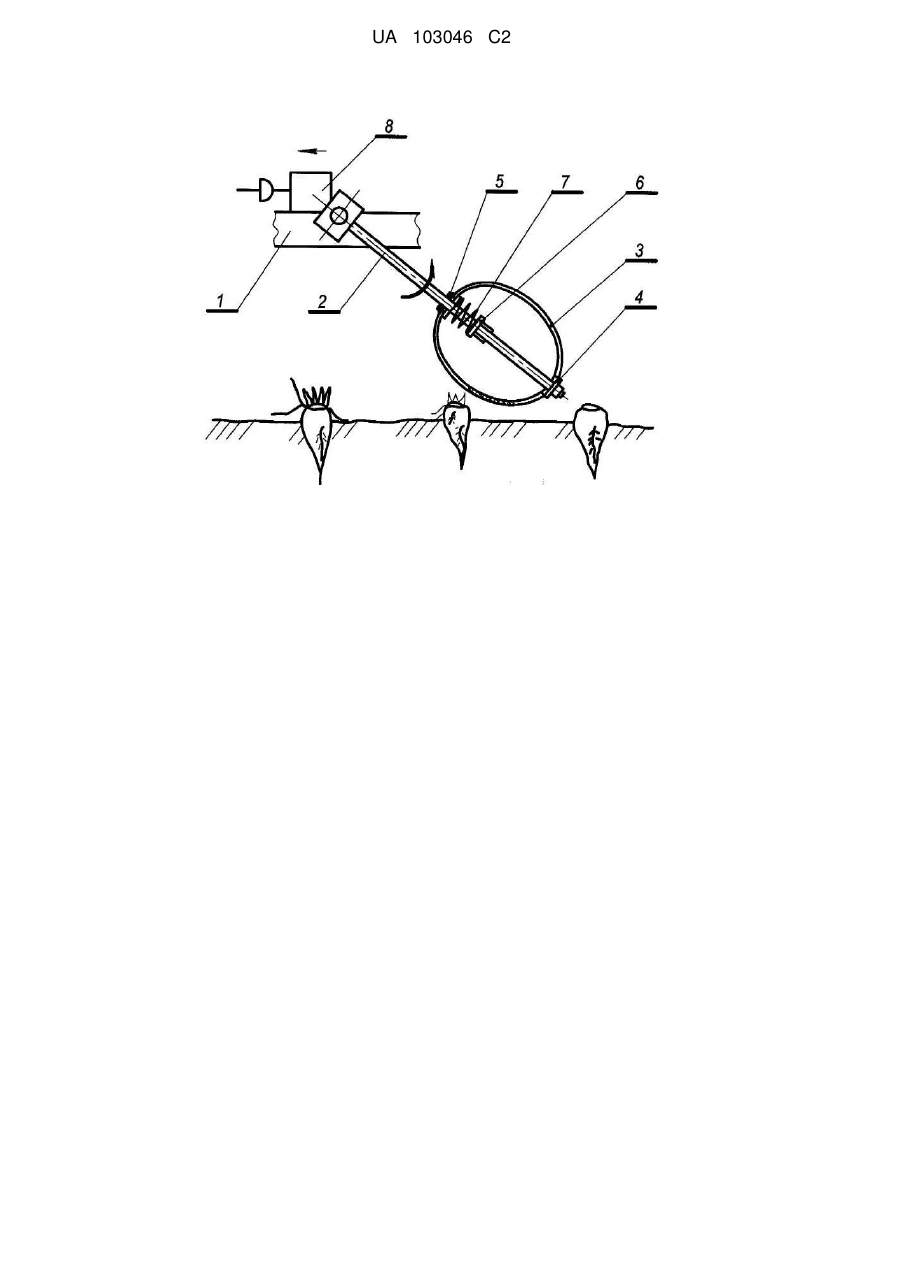

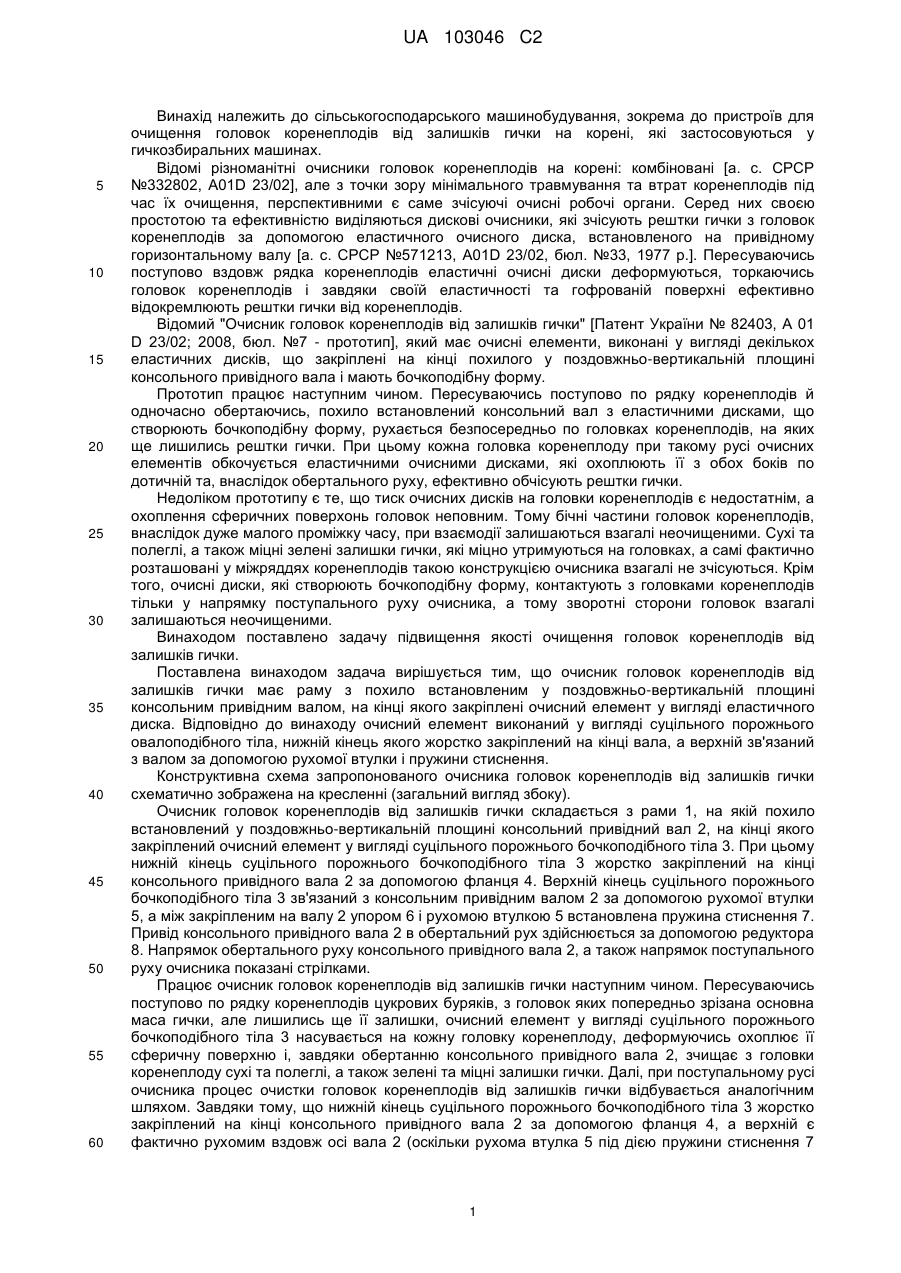

Реферат: Очисник головок коренеплодів від залишків гички має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого закріплені очисний елемент у вигляді еластичного диска. Очисний елемент виконаний у вигляді суцільного порожнього овалоподібного тіла, нижній кінець якого жорстко закріплений на кінці вала, а верхній зв'язаний з валом за допомогою рухомої втулки і пружини стиснення. UA 103046 C2 (12) UA 103046 C2 UA 103046 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: комбіновані [а. с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а. с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82403, А 01 D 23/02; 2008, бюл. №7 - прототип], який має очисні елементи, виконані у вигляді декількох еластичних дисків, що закріплені на кінці похилого у поздовжньо-вертикальній площині консольного привідного вала і мають бочкоподібну форму. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками, що створюють бочкоподібну форму, рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головок коренеплодів, внаслідок дуже малого проміжку часу, при взаємодії залишаються взагалі неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски, які створюють бочкоподібну форму, контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено задачу підвищення якості очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що очисник головок коренеплодів від залишків гички має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого закріплені очисний елемент у вигляді еластичного диска. Відповідно до винаходу очисний елемент виконаний у вигляді суцільного порожнього овалоподібного тіла, нижній кінець якого жорстко закріплений на кінці вала, а верхній зв'язаний з валом за допомогою рухомої втулки і пружини стиснення. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на кресленні (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички складається з рами 1, на якій похило встановлений у поздовжньо-вертикальній площині консольний привідний вал 2, на кінці якого закріплений очисний елемент у вигляді суцільного порожнього бочкоподібного тіла 3. При цьому нижній кінець суцільного порожнього бочкоподібного тіла 3 жорстко закріплений на кінці консольного привідного вала 2 за допомогою фланця 4. Верхній кінець суцільного порожнього бочкоподібного тіла 3 зв'язаний з консольним привідним валом 2 за допомогою рухомої втулки 5, а між закріпленим на валу 2 упором 6 і рухомою втулкою 5 встановлена пружина стиснення 7. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 8. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний елемент у вигляді суцільного порожнього бочкоподібного тіла 3 насувається на кожну головку коренеплоду, деформуючись охоплює її сферичну поверхню і, завдяки обертанню консольного привідного вала 2, зчищає з головки коренеплоду сухі та полеглі, а також зелені та міцні залишки гички. Далі, при поступальному русі очисника процес очистки головок коренеплодів від залишків гички відбувається аналогічним шляхом. Завдяки тому, що нижній кінець суцільного порожнього бочкоподібного тіла 3 жорстко закріплений на кінці консольного привідного вала 2 за допомогою фланця 4, а верхній є фактично рухомим вздовж осі вала 2 (оскільки рухома втулка 5 під дією пружини стиснення 7 1 UA 103046 C2 5 10 15 20 завжди спрямовується доверху) суцільне порожнє бочкоподібне тіло 3 в процесі роботи залишається правильної форми при контактах з різними за розмірами та формою головками коренеплодів. При цьому, суцільне порожнє бочкоподібне тіло 3, при контактах з головками коренеплодів, деформуючись практично не пошкоджує тіл коренеплодів, разом з цим її зовнішня поверхня (яка може мати рифи) при створенні відповідного тиску і відповідної кутової швидкості обертального руху дуже ефективно відокремлює будь-які залишки гички. Крім того, при наїзді на головки коренеплодів суцільно порожнє бочкоподібне тіло 3 деформується в наслідок опору (який діє по дотичній), внаслідок чого рухома втулка 5 переміщується в напряму кінця консольного привідного вала 2, а пружина 7 при цьому розтягується. Після того, як навантаження зменшиться відбувається зворотний рух з прискоренням рухомої втулки 5, а разом з нею верхньої частини суцільного порожнього бочкоподібного тіла 3, внаслідок чого створюються додаткові зусилля зчісування, які діють у напрямку поступального руху очисника. Таким чином відбувається періодичний коливальний рух суцільного порожнього бочкоподібного тіла 3, який в сукупності з поступальним рухом очисника і обертальним рухом консольного привідного вала 2 створює суттєве підвищення якості очищення головок коренеплодів від залишків гички. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 8, який встановлений на рамі 1 і який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 5-8 %. ФОРМУЛА ВИНАХОДУ 25 30 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого закріплені очисний елемент у вигляді еластичного диска, який відрізняється тим, що очисний елемент виконаний у вигляді суцільного порожнього овалоподібного тіла, нижній кінець якого жорстко закріплений на кінці вала, а верхній зв'язаний з валом за допомогою рухомої втулки і пружини стиснення. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
