Очисник головок коренеплодів від залишків гички

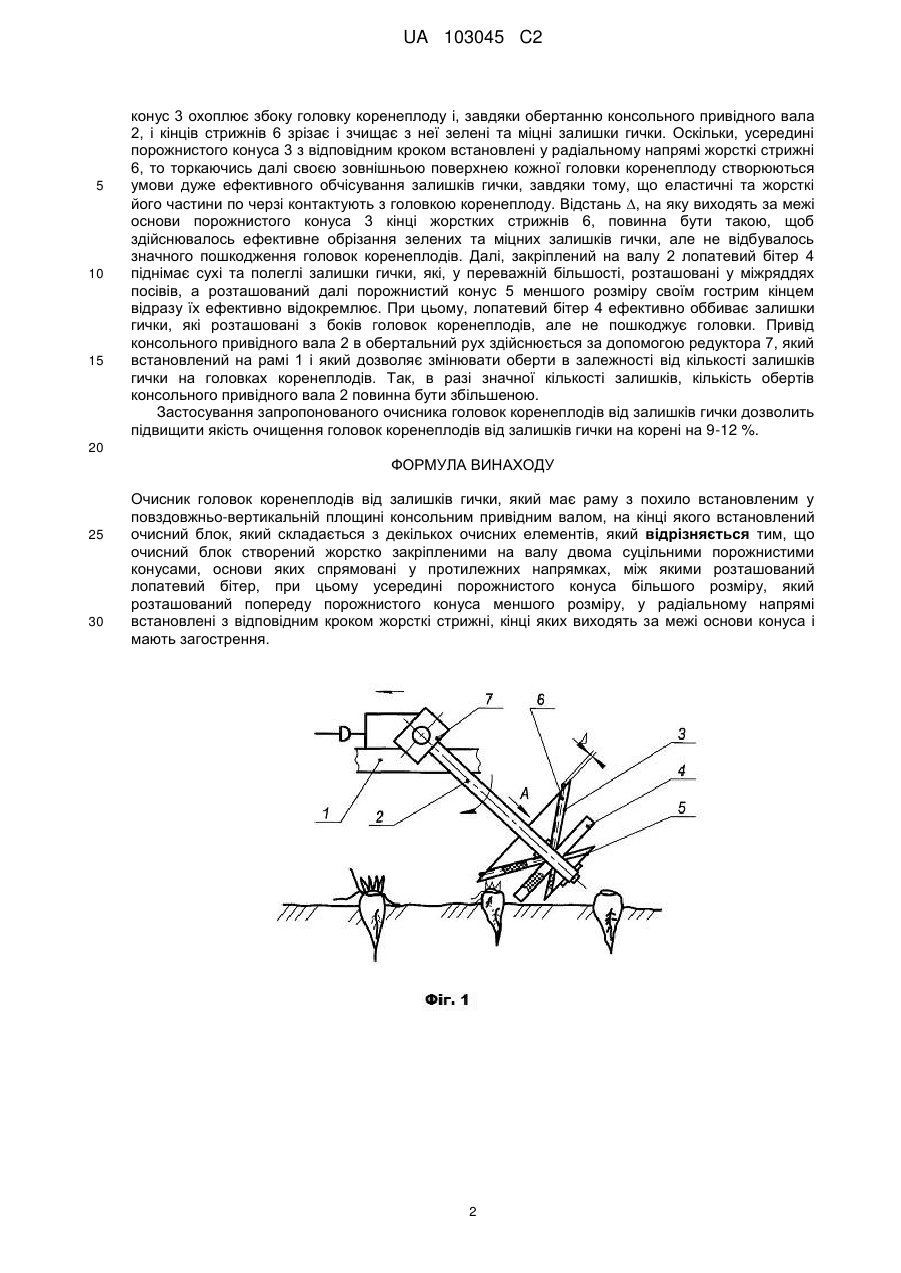

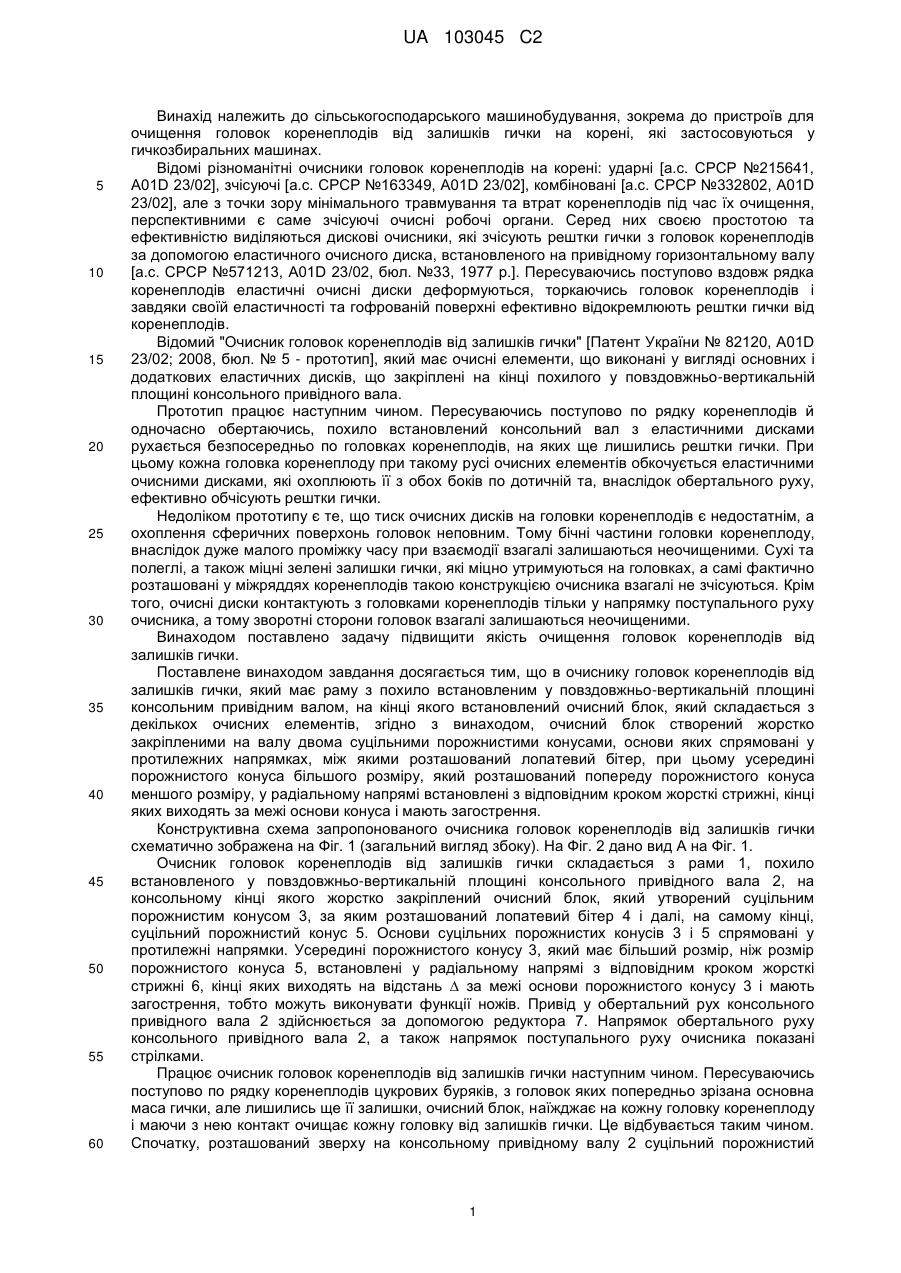

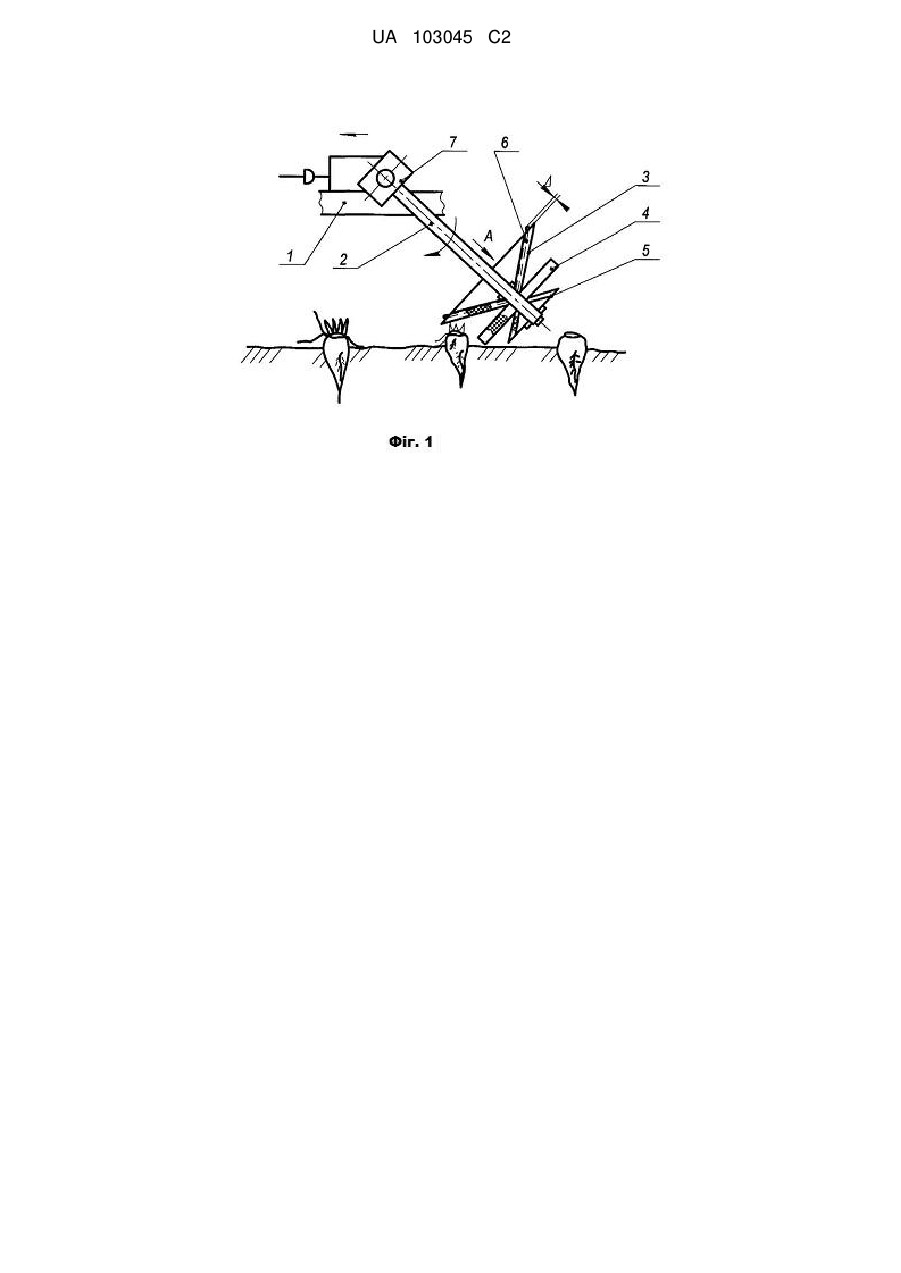

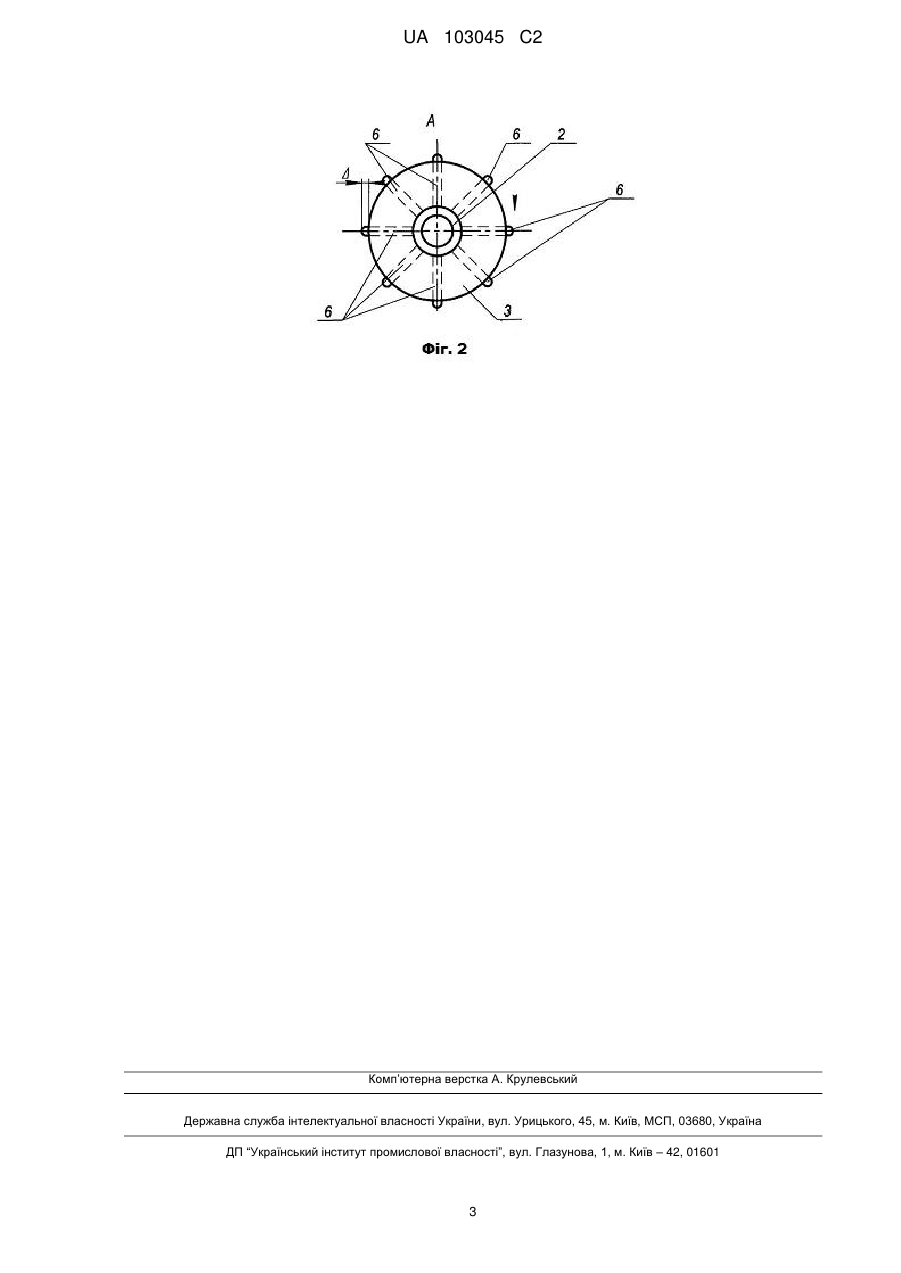

Реферат: Очисник головок коренеплодів від залишків гички має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з декількох очисних елементів. Очисний блок створений жорстко закріпленими на валу двома суцільними порожнистими конусами, основи яких спрямовані у протилежних напрямках, між якими розташований лопатевий бітер. При цьому усередині порожнистого конуса більшого розміру, який розташований попереду порожнистого конуса меншого розміру, у радіальному напрямі встановлені з відповідним кроком жорсткі стрижні, кінці яких виходять за межі основи конуса і мають загострення. UA 103045 C2 (12) UA 103045 C2 UA 103045 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А01D 23/02; 2008, бюл. № 5 - прототип], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з декількох очисних елементів, згідно з винаходом, очисний блок створений жорстко закріпленими на валу двома суцільними порожнистими конусами, основи яких спрямовані у протилежних напрямках, між якими розташований лопатевий бітер, при цьому усередині порожнистого конуса більшого розміру, який розташований попереду порожнистого конуса меншого розміру, у радіальному напрямі встановлені з відповідним кроком жорсткі стрижні, кінці яких виходять за межі основи конуса і мають загострення. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого жорстко закріплений очисний блок, який утворений суцільним порожнистим конусом 3, за яким розташований лопатевий бітер 4 і далі, на самому кінці, суцільний порожнистий конус 5. Основи суцільних порожнистих конусів 3 і 5 спрямовані у протилежні напрямки. Усередині порожнистого конусу 3, який має більший розмір, ніж розмір порожнистого конуса 5, встановлені у радіальному напрямі з відповідним кроком жорсткі стрижні 6, кінці яких виходять на відстань  за межі основи порожнистого конусу 3 і мають загострення, тобто можуть виконувати функції ножів. Привід у обертальний рух консольного привідного вала 2 здійснюється за допомогою редуктора 7. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний блок, наїжджає на кожну головку коренеплоду і маючи з нею контакт очищає кожну головку від залишків гички. Це відбувається таким чином. Спочатку, розташований зверху на консольному привідному валу 2 суцільний порожнистий 1 UA 103045 C2 5 10 15 конус 3 охоплює збоку головку коренеплоду і, завдяки обертанню консольного привідного вала 2, і кінців стрижнів 6 зрізає і зчищає з неї зелені та міцні залишки гички. Оскільки, усередині порожнистого конуса 3 з відповідним кроком встановлені у радіальному напрямі жорсткі стрижні 6, то торкаючись далі своєю зовнішньою поверхнею кожної головки коренеплоду створюються умови дуже ефективного обчісування залишків гички, завдяки тому, що еластичні та жорсткі його частини по черзі контактують з головкою коренеплоду. Відстань , на яку виходять за межі основи порожнистого конуса 3 кінці жорстких стрижнів 6, повинна бути такою, щоб здійснювалось ефективне обрізання зелених та міцних залишків гички, але не відбувалось значного пошкодження головок коренеплодів. Далі, закріплений на валу 2 лопатевий бітер 4 піднімає сухі та полеглі залишки гички, які, у переважній більшості, розташовані у міжряддях посівів, а розташований далі порожнистий конус 5 меншого розміру своїм гострим кінцем відразу їх ефективно відокремлює. При цьому, лопатевий бітер 4 ефективно оббиває залишки гички, які розташовані з боків головок коренеплодів, але не пошкоджує головки. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 7, який встановлений на рамі 1 і який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 9-12 %. 20 ФОРМУЛА ВИНАХОДУ 25 30 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з декількох очисних елементів, який відрізняється тим, що очисний блок створений жорстко закріпленими на валу двома суцільними порожнистими конусами, основи яких спрямовані у протилежних напрямках, між якими розташований лопатевий бітер, при цьому усередині порожнистого конуса більшого розміру, який розташований попереду порожнистого конуса меншого розміру, у радіальному напрямі встановлені з відповідним кроком жорсткі стрижні, кінці яких виходять за межі основи конуса і мають загострення. 2 UA 103045 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
