Розпушувальна лапа

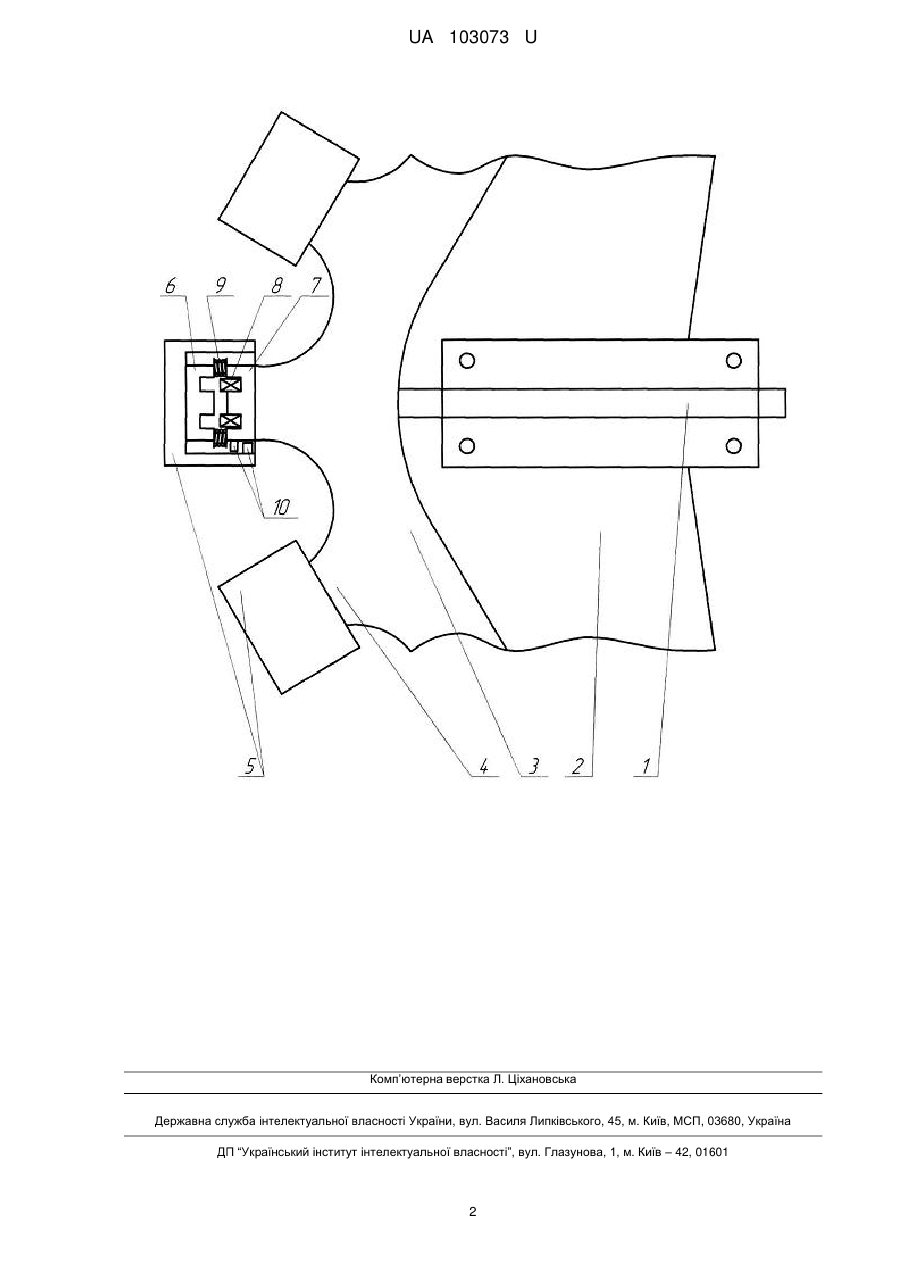

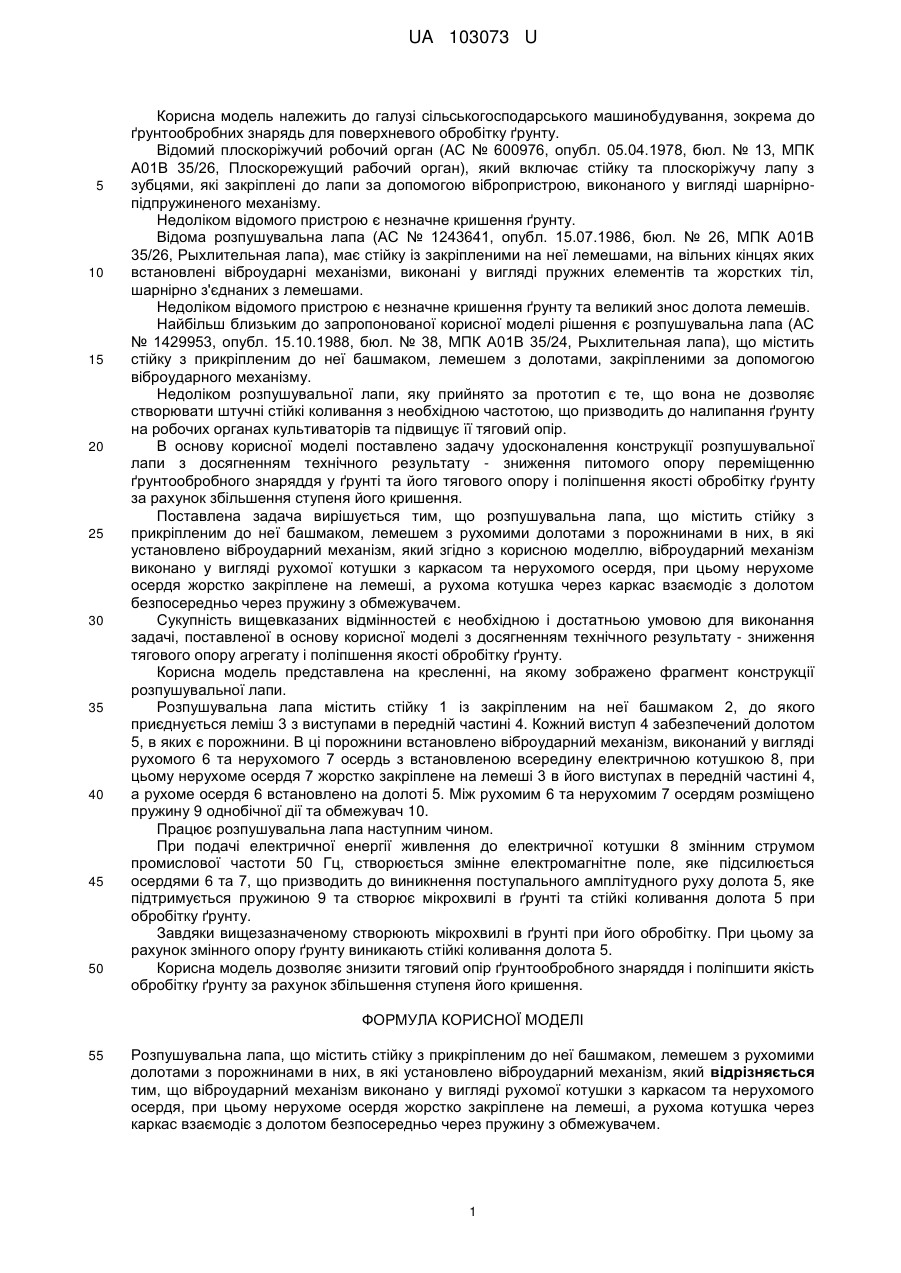

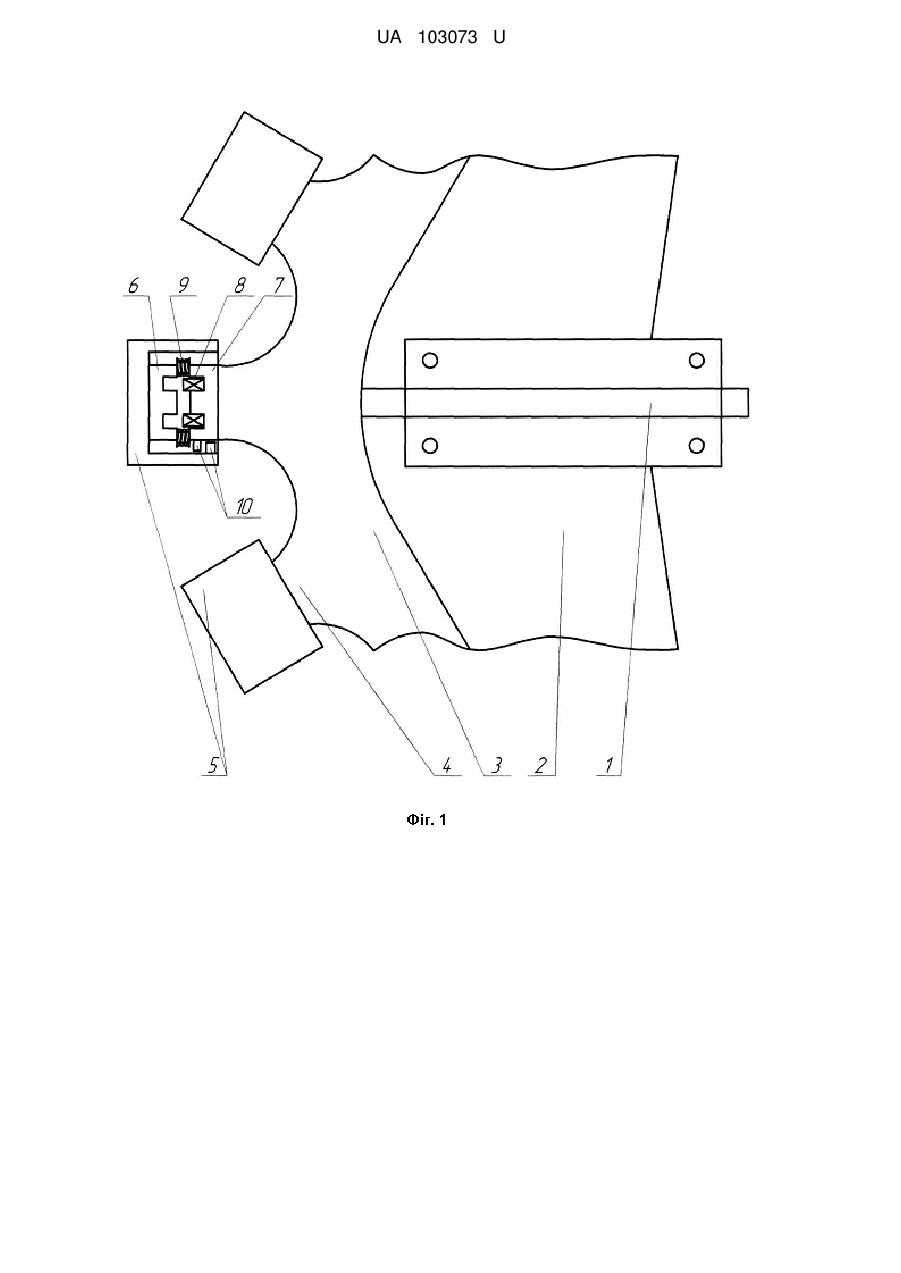

Реферат: Розпушувальна лапа містить стійку з прикріпленим до неї башмаком, лемешем з рухомими долотами з порожнинами в них, в які установлено віброударний механізм. Віброударний механізм виконано у вигляді рухомої котушки з каркасом та нерухомого осердя. Нерухоме осердя жорстко закріплене на лемеші, а рухома котушка через каркас взаємодіє з долотом безпосередньо через пружину з обмежувачем. UA 103073 U (12) UA 103073 U UA 103073 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь для поверхневого обробітку ґрунту. Відомий плоскоріжучий робочий орган (АС № 600976, опубл. 05.04.1978, бюл. № 13, МПК А01В 35/26, Плоскорежущий рабочий орган), який включає стійку та плоскоріжучу лапу з зубцями, які закріплені до лапи за допомогою вібропристрою, виконаного у вигляді шарнірнопідпружиненого механізму. Недоліком відомого пристрою є незначне кришення ґрунту. Відома розпушувальна лапа (АС № 1243641, опубл. 15.07.1986, бюл. № 26, МПК А01В 35/26, Рыхлительная лапа), має стійку із закріпленими на неї лемешами, на вільних кінцях яких встановлені віброударні механізми, виконані у вигляді пружних елементів та жорстких тіл, шарнірно з'єднаних з лемешами. Недоліком відомого пристрою є незначне кришення ґрунту та великий знос долота лемешів. Найбільш близьким до запропонованої корисної моделі рішення є розпушувальна лапа (АС № 1429953, опубл. 15.10.1988, бюл. № 38, МПК А01В 35/24, Рыхлительная лапа), що містить стійку з прикріпленим до неї башмаком, лемешем з долотами, закріпленими за допомогою віброударного механізму. Недоліком розпушувальної лапи, яку прийнято за прототип є те, що вона не дозволяє створювати штучні стійкі коливання з необхідною частотою, що призводить до налипання ґрунту на робочих органах культиваторів та підвищує її тяговий опір. В основу корисної моделі поставлено задачу удосконалення конструкції розпушувальної лапи з досягненням технічного результату - зниження питомого опору переміщенню ґрунтообробного знаряддя у ґрунті та його тягового опору і поліпшення якості обробітку ґрунту за рахунок збільшення ступеня його кришення. Поставлена задача вирішується тим, що розпушувальна лапа, що містить стійку з прикріпленим до неї башмаком, лемешем з рухомими долотами з порожнинами в них, в які установлено віброударний механізм, який згідно з корисною моделлю, віброударний механізм виконано у вигляді рухомої котушки з каркасом та нерухомого осердя, при цьому нерухоме осердя жорстко закріплене на лемеші, а рухома котушка через каркас взаємодіє з долотом безпосередньо через пружину з обмежувачем. Сукупність вищевказаних відмінностей є необхідною і достатньою умовою для виконання задачі, поставленої в основу корисної моделі з досягненням технічного результату - зниження тягового опору агрегату і поліпшення якості обробітку ґрунту. Корисна модель представлена на кресленні, на якому зображено фрагмент конструкції розпушувальної лапи. Розпушувальна лапа містить стійку 1 із закріпленим на неї башмаком 2, до якого приєднується леміш 3 з виступами в передній частині 4. Кожний виступ 4 забезпечений долотом 5, в яких є порожнини. В ці порожнини встановлено віброударний механізм, виконаний у вигляді рухомого 6 та нерухомого 7 осердь з встановленою всередину електричною котушкою 8, при цьому нерухоме осердя 7 жорстко закріплене на лемеші 3 в його виступах в передній частині 4, а рухоме осердя 6 встановлено на долоті 5. Між рухомим 6 та нерухомим 7 осердям розміщено пружину 9 однобічної дії та обмежувач 10. Працює розпушувальна лапа наступним чином. При подачі електричної енергії живлення до електричної котушки 8 змінним струмом промислової частоти 50 Гц, створюється змінне електромагнітне поле, яке підсилюється осердями 6 та 7, що призводить до виникнення поступального амплітудного руху долота 5, яке підтримується пружиною 9 та створює мікрохвилі в ґрунті та стійкі коливання долота 5 при обробітку ґрунту. Завдяки вищезазначеному створюють мікрохвилі в ґрунті при його обробітку. При цьому за рахунок змінного опору ґрунту виникають стійкі коливання долота 5. Корисна модель дозволяє знизити тяговий опір ґрунтообробного знаряддя і поліпшити якість обробітку ґрунту за рахунок збільшення ступеня його кришення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розпушувальна лапа, що містить стійку з прикріпленим до неї башмаком, лемешем з рухомими долотами з порожнинами в них, в які установлено віброударний механізм, який відрізняється тим, що віброударний механізм виконано у вигляді рухомої котушки з каркасом та нерухомого осердя, при цьому нерухоме осердя жорстко закріплене на лемеші, а рухома котушка через каркас взаємодіє з долотом безпосередньо через пружину з обмежувачем. 1 UA 103073 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
