Гідророзподільник

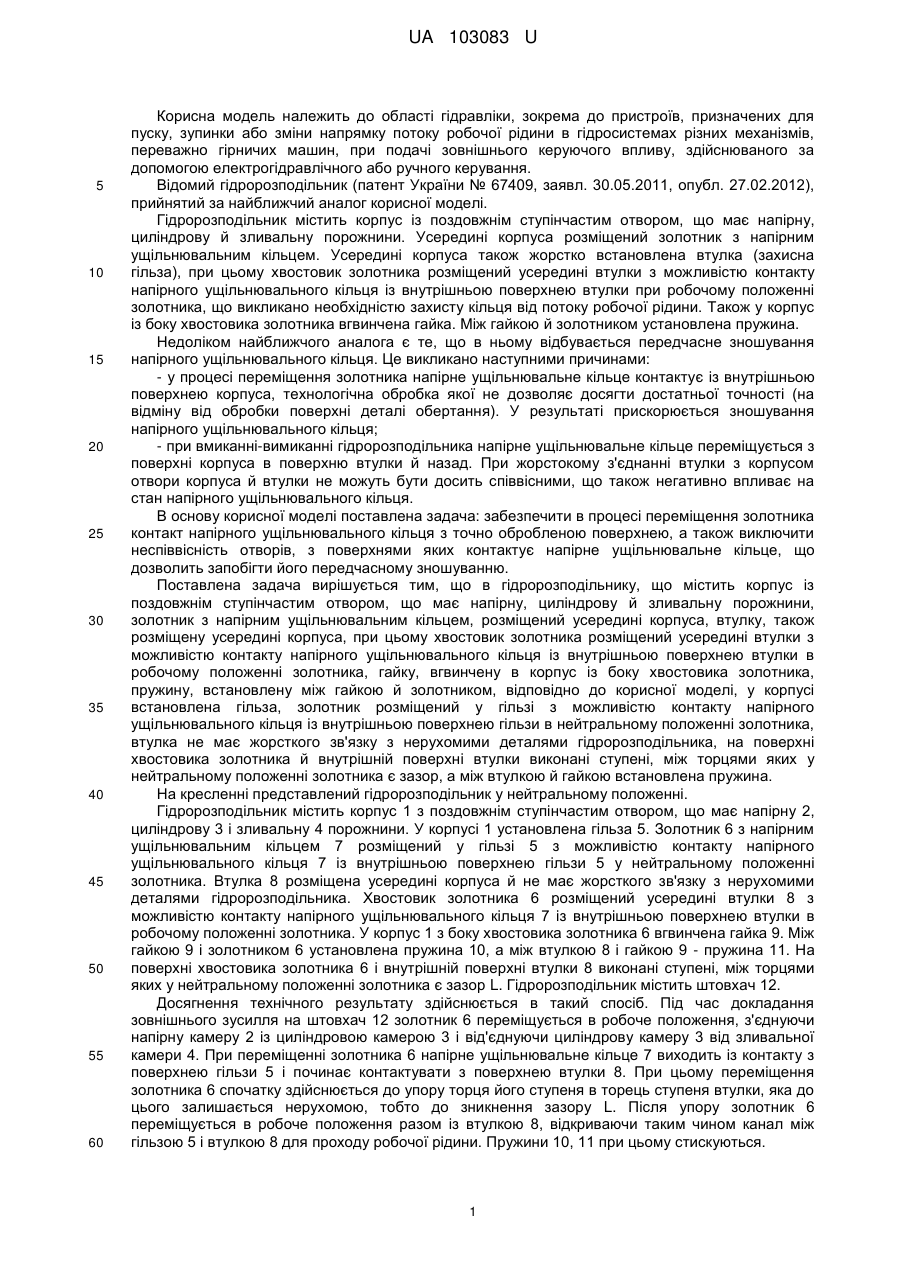

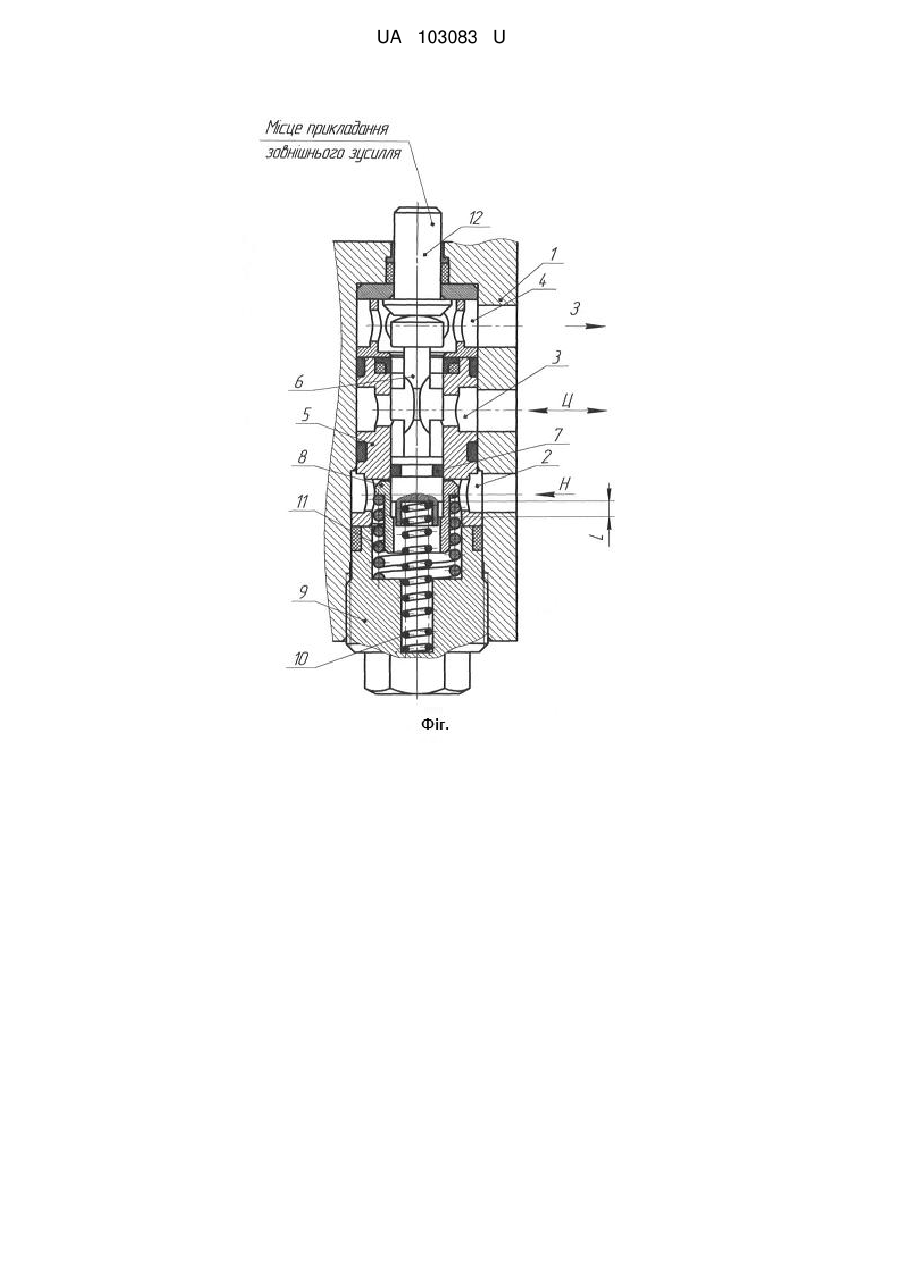

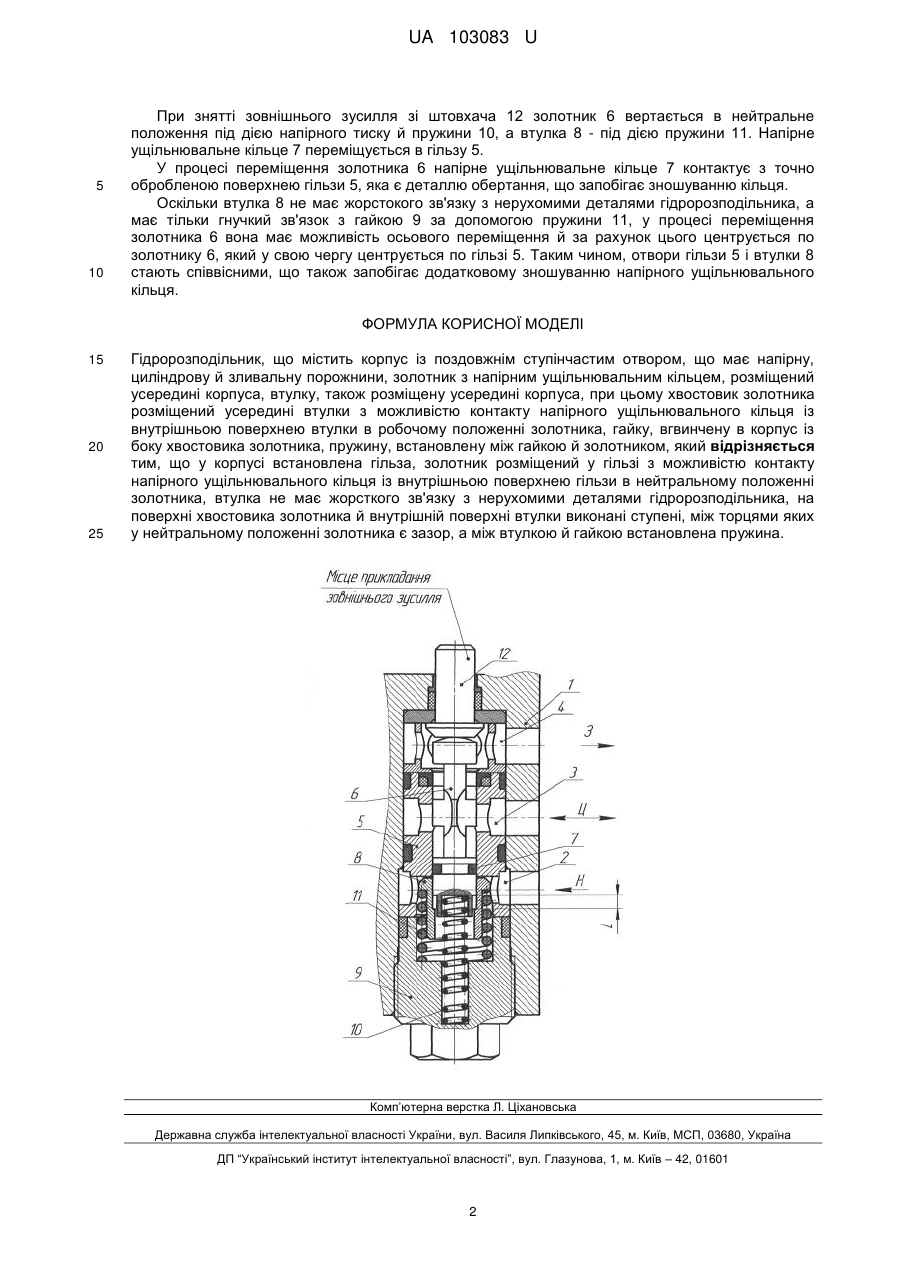

Реферат: Гідророзподільник, що містить корпус із поздовжнім ступінчастим отвором, що має напірну, циліндрову й зливальну порожнини, золотник з напірним ущільнювальним кільцем, розміщений усередині корпуса, втулку, також розміщену усередині корпуса, при цьому хвостовик золотника розміщений усередині втулки з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею втулки в робочому положенні золотника, гайку, вгвинчену в корпус із боку хвостовика золотника, пружину, встановлену між гайкою й золотником. У корпусі встановлена гільза, золотник розміщений у гільзі з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею гільзи в нейтральному положенні золотника, втулка не має жорсткого зв'язку з нерухомими деталями гідророзподільника, на поверхні хвостовика золотника й внутрішній поверхні втулки виконані ступені, між торцями яких у нейтральному положенні золотника є зазор, а між втулкою й гайкою встановлена пружина. UA 103083 U (54) ГІДРОРОЗПОДІЛЬНИК UA 103083 U UA 103083 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гідравліки, зокрема до пристроїв, призначених для пуску, зупинки або зміни напрямку потоку робочої рідини в гідросистемах різних механізмів, переважно гірничих машин, при подачі зовнішнього керуючого впливу, здійснюваного за допомогою електрогідравлічного або ручного керування. Відомий гідророзподільник (патент України № 67409, заявл. 30.05.2011, опубл. 27.02.2012), прийнятий за найближчий аналог корисної моделі. Гідророзподільник містить корпус із поздовжнім ступінчастим отвором, що має напірну, циліндрову й зливальну порожнини. Усередині корпуса розміщений золотник з напірним ущільнювальним кільцем. Усередині корпуса також жорстко встановлена втулка (захисна гільза), при цьому хвостовик золотника розміщений усередині втулки з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею втулки при робочому положенні золотника, що викликано необхідністю захисту кільця від потоку робочої рідини. Також у корпус із боку хвостовика золотника вгвинчена гайка. Між гайкою й золотником установлена пружина. Недоліком найближчого аналога є те, що в ньому відбувається передчасне зношування напірного ущільнювального кільця. Це викликано наступними причинами: - у процесі переміщення золотника напірне ущільнювальне кільце контактує із внутрішньою поверхнею корпуса, технологічна обробка якої не дозволяє досягти достатньої точності (на відміну від обробки поверхні деталі обертання). У результаті прискорюється зношування напірного ущільнювального кільця; - при вмиканні-вимиканні гідророзподільника напірне ущільнювальне кільце переміщується з поверхні корпуса в поверхню втулки й назад. При жорстокому з'єднанні втулки з корпусом отвори корпуса й втулки не можуть бути досить співвісними, що також негативно впливає на стан напірного ущільнювального кільця. В основу корисної моделі поставлена задача: забезпечити в процесі переміщення золотника контакт напірного ущільнювального кільця з точно обробленою поверхнею, а також виключити неспіввісність отворів, з поверхнями яких контактує напірне ущільнювальне кільце, що дозволить запобігти його передчасному зношуванню. Поставлена задача вирішується тим, що в гідророзподільнику, що містить корпус із поздовжнім ступінчастим отвором, що має напірну, циліндрову й зливальну порожнини, золотник з напірним ущільнювальним кільцем, розміщений усередині корпуса, втулку, також розміщену усередині корпуса, при цьому хвостовик золотника розміщений усередині втулки з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею втулки в робочому положенні золотника, гайку, вгвинчену в корпус із боку хвостовика золотника, пружину, встановлену між гайкою й золотником, відповідно до корисної моделі, у корпусі встановлена гільза, золотник розміщений у гільзі з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею гільзи в нейтральному положенні золотника, втулка не має жорсткого зв'язку з нерухомими деталями гідророзподільника, на поверхні хвостовика золотника й внутрішній поверхні втулки виконані ступені, між торцями яких у нейтральному положенні золотника є зазор, а між втулкою й гайкою встановлена пружина. На кресленні представлений гідророзподільник у нейтральному положенні. Гідророзподільник містить корпус 1 з поздовжнім ступінчастим отвором, що має напірну 2, циліндрову 3 і зливальну 4 порожнини. У корпусі 1 установлена гільза 5. Золотник 6 з напірним ущільнювальним кільцем 7 розміщений у гільзі 5 з можливістю контакту напірного ущільнювального кільця 7 із внутрішньою поверхнею гільзи 5 у нейтральному положенні золотника. Втулка 8 розміщена усередині корпуса й не має жорсткого зв'язку з нерухомими деталями гідророзподільника. Хвостовик золотника 6 розміщений усередині втулки 8 з можливістю контакту напірного ущільнювального кільця 7 із внутрішньою поверхнею втулки в робочому положенні золотника. У корпус 1 з боку хвостовика золотника 6 вгвинчена гайка 9. Між гайкою 9 і золотником 6 установлена пружина 10, а між втулкою 8 і гайкою 9 - пружина 11. На поверхні хвостовика золотника 6 і внутрішній поверхні втулки 8 виконані ступені, між торцями яких у нейтральному положенні золотника є зазор L. Гідророзподільник містить штовхач 12. Досягнення технічного результату здійснюється в такий спосіб. Під час докладання зовнішнього зусилля на штовхач 12 золотник 6 переміщується в робоче положення, з'єднуючи напірну камеру 2 із циліндровою камерою 3 і від'єднуючи циліндрову камеру 3 від зливальної камери 4. При переміщенні золотника 6 напірне ущільнювальне кільце 7 виходить із контакту з поверхнею гільзи 5 і починає контактувати з поверхнею втулки 8. При цьому переміщення золотника 6 спочатку здійснюється до упору торця його ступеня в торець ступеня втулки, яка до цього залишається нерухомою, тобто до зникнення зазору L. Після упору золотник 6 переміщується в робоче положення разом із втулкою 8, відкриваючи таким чином канал між гільзою 5 і втулкою 8 для проходу робочої рідини. Пружини 10, 11 при цьому стискуються. 1 UA 103083 U 5 10 При знятті зовнішнього зусилля зі штовхача 12 золотник 6 вертається в нейтральне положення під дією напірного тиску й пружини 10, а втулка 8 - під дією пружини 11. Напірне ущільнювальне кільце 7 переміщується в гільзу 5. У процесі переміщення золотника 6 напірне ущільнювальне кільце 7 контактує з точно обробленою поверхнею гільзи 5, яка є деталлю обертання, що запобігає зношуванню кільця. Оскільки втулка 8 не має жорстокого зв'язку з нерухомими деталями гідророзподільника, а має тільки гнучкий зв'язок з гайкою 9 за допомогою пружини 11, у процесі переміщення золотника 6 вона має можливість осьового переміщення й за рахунок цього центрується по золотнику 6, який у свою чергу центрується по гільзі 5. Таким чином, отвори гільзи 5 і втулки 8 стають співвісними, що також запобігає додатковому зношуванню напірного ущільнювального кільця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Гідророзподільник, що містить корпус із поздовжнім ступінчастим отвором, що має напірну, циліндрову й зливальну порожнини, золотник з напірним ущільнювальним кільцем, розміщений усередині корпуса, втулку, також розміщену усередині корпуса, при цьому хвостовик золотника розміщений усередині втулки з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею втулки в робочому положенні золотника, гайку, вгвинчену в корпус із боку хвостовика золотника, пружину, встановлену між гайкою й золотником, який відрізняється тим, що у корпусі встановлена гільза, золотник розміщений у гільзі з можливістю контакту напірного ущільнювального кільця із внутрішньою поверхнею гільзи в нейтральному положенні золотника, втулка не має жорсткого зв'язку з нерухомими деталями гідророзподільника, на поверхні хвостовика золотника й внутрішній поверхні втулки виконані ступені, між торцями яких у нейтральному положенні золотника є зазор, а між втулкою й гайкою встановлена пружина. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
