Вібраційний грохот

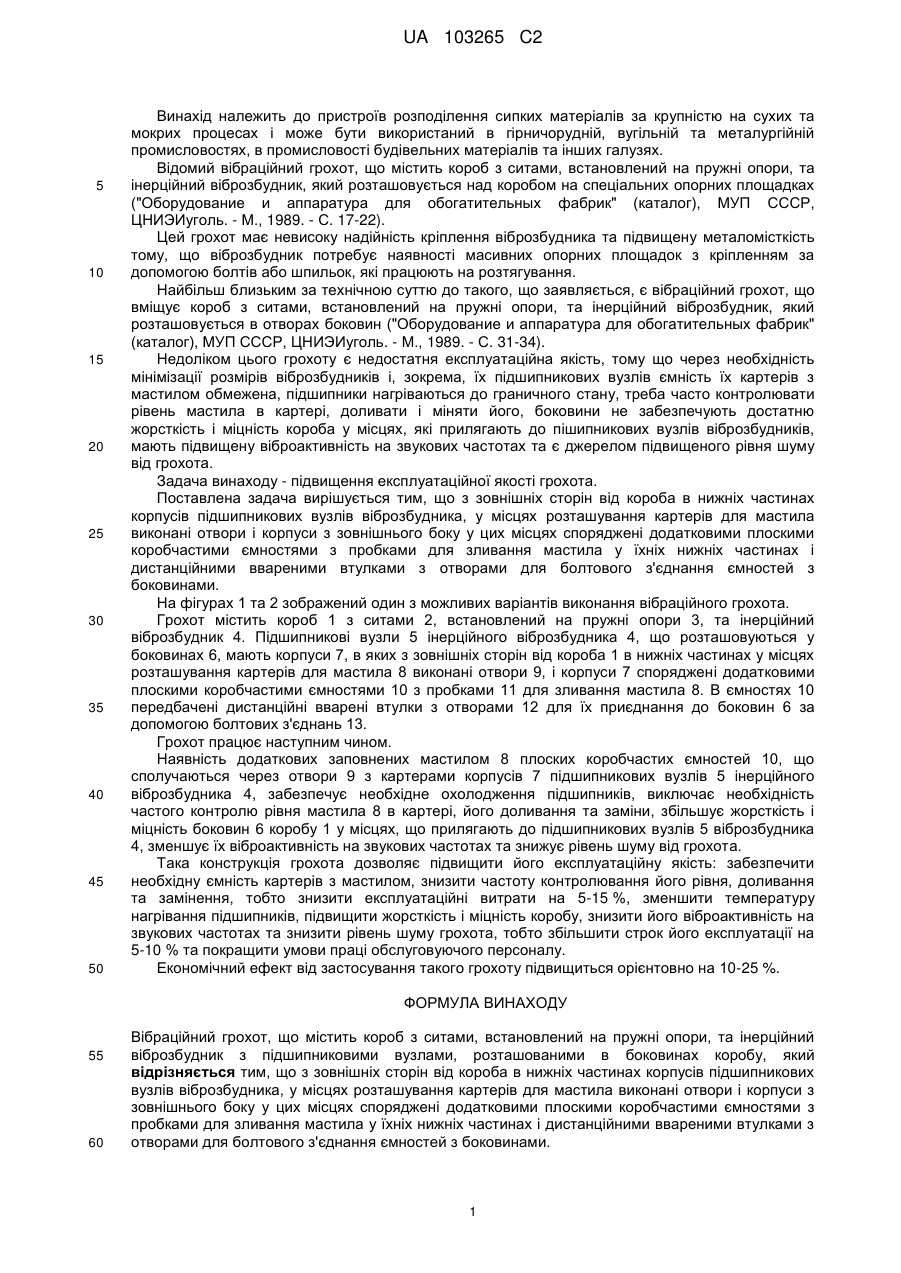

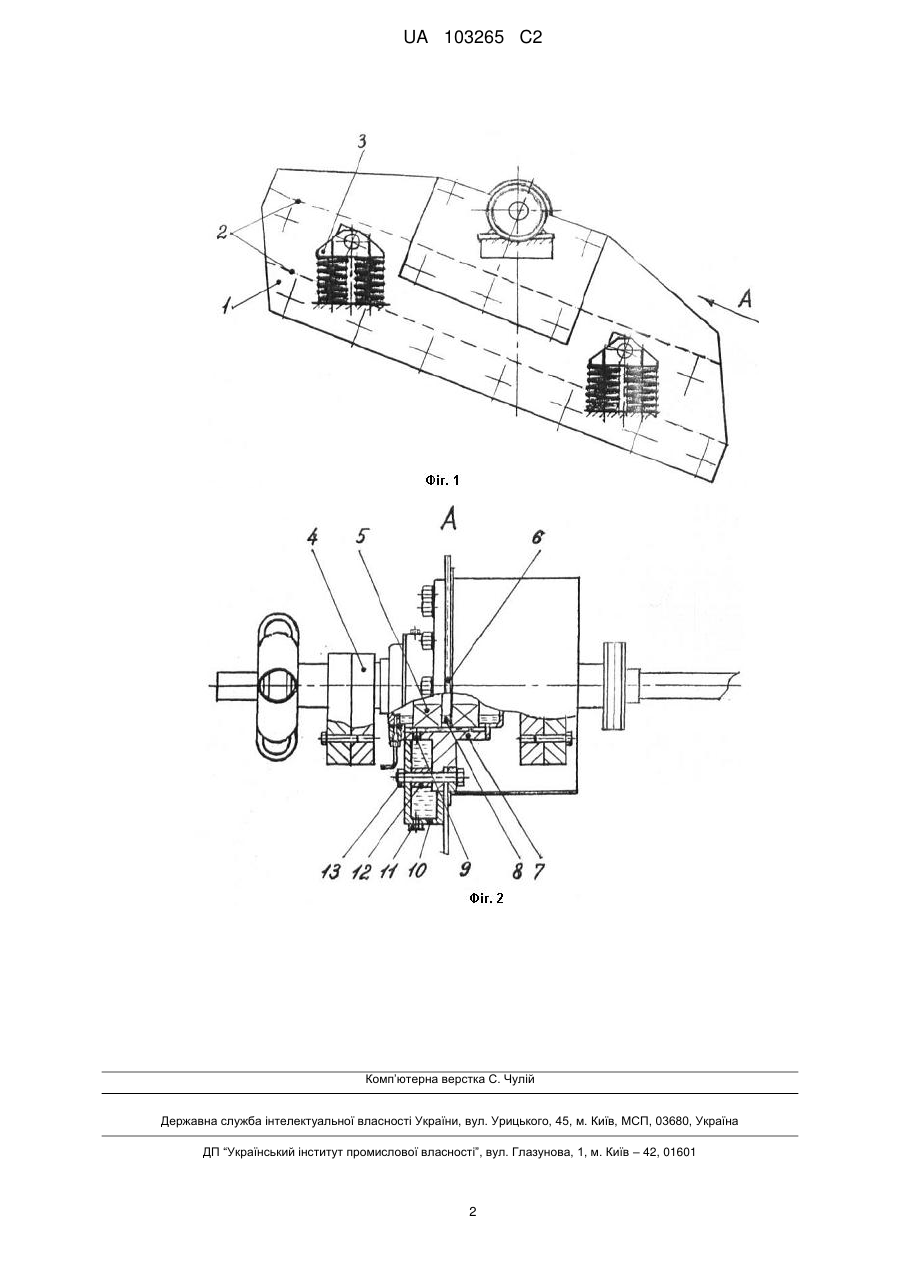

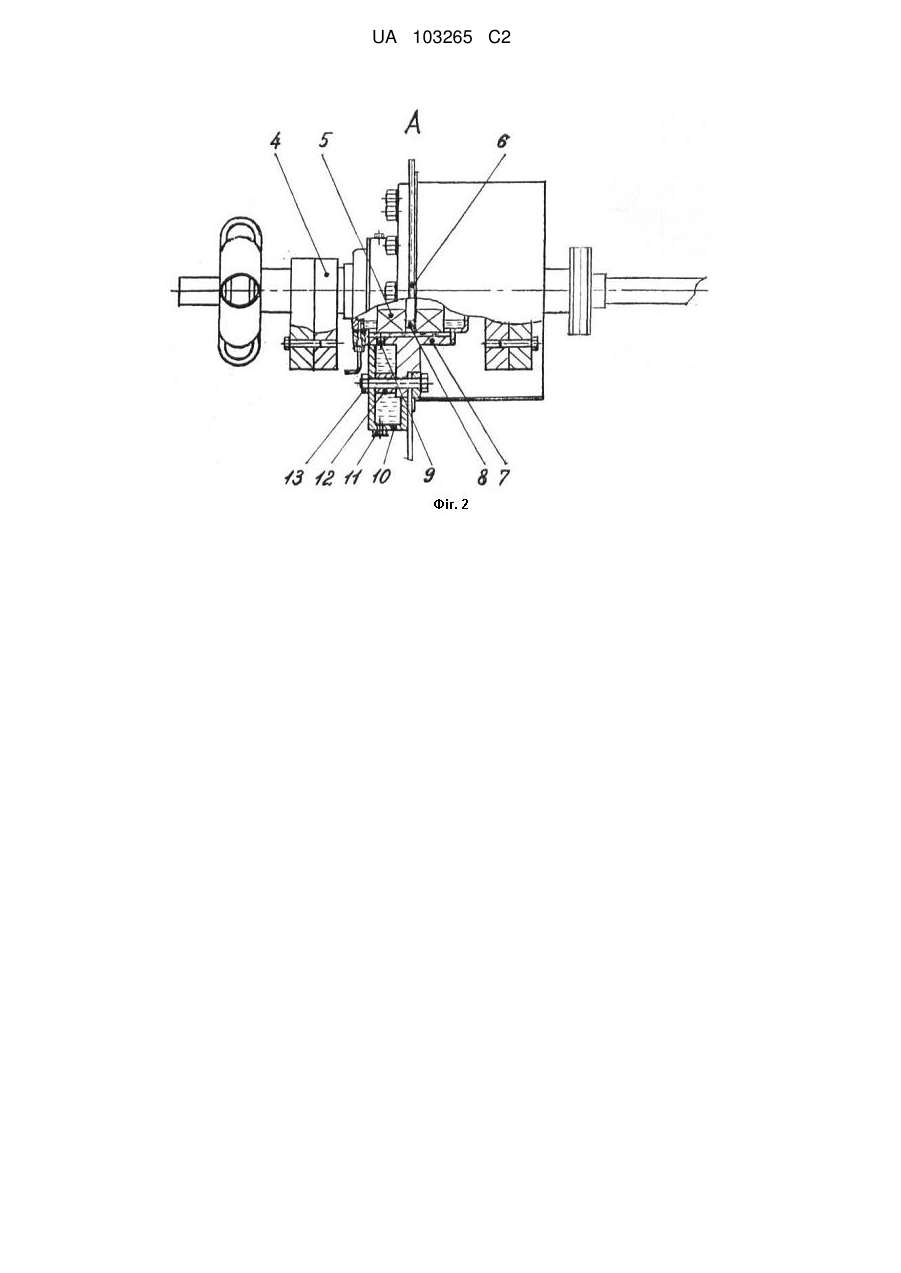

Реферат: Вібраційний грохот містить короб з ситами, встановлений на пружні опори, та інерційний віброзбудник з підшипниковими вузлами, розташованими в боковинах коробу. Для підвищення експлуатаційної якості грохота з зовнішніх сторін від короба в нижніх частинах корпусів підшипникових вузлів віброзбудника, у місцях розташування картерів для мастила виконані отвори і корпуси з зовнішнього боку у цих місцях споряджені додатковими плоскими коробчастими ємностями з пробками для зливання мастила у їхніх нижніх частинах і дистанційними ввареними втулками з отворами для болтового з'єднання ємностей з боковинами. UA 103265 C2 (12) UA 103265 C2 UA 103265 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до пристроїв розподілення сипких матеріалів за крупністю на сухих та мокрих процесах і може бути використаний в гірничорудній, вугільній та металургійній промисловостях, в промисловості будівельних матеріалів та інших галузях. Відомий вібраційний грохот, що містить короб з ситами, встановлений на пружні опори, та інерційний віброзбудник, який розташовується над коробом на спеціальних опорних площадках ("Оборудование и аппаратура для обогатительных фабрик" (каталог), МУП СССР, ЦНИЭИуголь. - М., 1989. - С. 17-22). Цей грохот має невисоку надійність кріплення віброзбудника та підвищену металомісткість тому, що віброзбудник потребує наявності масивних опорних площадок з кріпленням за допомогою болтів або шпильок, які працюють на розтягування. Найбільш близьким за технічною суттю до такого, що заявляється, є вібраційний грохот, що вміщує короб з ситами, встановлений на пружні опори, та інерційний віброзбудник, який розташовується в отворах боковин ("Оборудование и аппаратура для обогатительных фабрик" (каталог), МУП СССР, ЦНИЭИуголь. - М., 1989. - С. 31-34). Недоліком цього грохоту є недостатня експлуатаційна якість, тому що через необхідність мінімізації розмірів віброзбудників і, зокрема, їх підшипникових вузлів ємність їх картерів з мастилом обмежена, підшипники нагріваються до граничного стану, треба часто контролювати рівень мастила в картері, доливати і міняти його, боковини не забезпечують достатню жорсткість і міцність короба у місцях, які прилягають до пішипникових вузлів віброзбудників, мають підвищену віброактивність на звукових частотах та є джерелом підвищеного рівня шуму від грохота. Задача винаходу - підвищення експлуатаційної якості грохота. Поставлена задача вирішується тим, що з зовнішніх сторін від короба в нижніх частинах корпусів підшипникових вузлів віброзбудника, у місцях розташування картерів для мастила виконані отвори і корпуси з зовнішнього боку у цих місцях споряджені додатковими плоскими коробчастими ємностями з пробками для зливання мастила у їхніх нижніх частинах і дистанційними ввареними втулками з отворами для болтового з'єднання ємностей з боковинами. На фігурах 1 та 2 зображений один з можливих варіантів виконання вібраційного грохота. Грохот містить короб 1 з ситами 2, встановлений на пружні опори 3, та інерційний віброзбудник 4. Підшипникові вузли 5 інерційного віброзбудника 4, що розташовуються у боковинах 6, мають корпуси 7, в яких з зовнішніх сторін від короба 1 в нижніх частинах у місцях розташування картерів для мастила 8 виконані отвори 9, і корпуси 7 споряджені додатковими плоскими коробчастими ємностями 10 з пробками 11 для зливання мастила 8. В ємностях 10 передбачені дистанційні вварені втулки з отворами 12 для їх приєднання до боковин 6 за допомогою болтових з'єднань 13. Грохот працює наступним чином. Наявність додаткових заповнених мастилом 8 плоских коробчастих ємностей 10, що сполучаються через отвори 9 з картерами корпусів 7 підшипникових вузлів 5 інерційного віброзбудника 4, забезпечує необхідне охолодження підшипників, виключає необхідність частого контролю рівня мастила 8 в картері, його доливання та заміни, збільшує жорсткість і міцність боковин 6 коробу 1 у місцях, що прилягають до підшипникових вузлів 5 віброзбудника 4, зменшує їх віброактивність на звукових частотах та знижує рівень шуму від грохота. Така конструкція грохота дозволяє підвищити його експлуатаційну якість: забезпечити необхідну ємність картерів з мастилом, знизити частоту контролювання його рівня, доливання та замінення, тобто знизити експлуатаційні витрати на 5-15 %, зменшити температуру нагрівання підшипників, підвищити жорсткість і міцність коробу, знизити його віброактивність на звукових частотах та знизити рівень шуму грохота, тобто збільшити строк його експлуатації на 5-10 % та покращити умовипраці обслуговуючого персоналу. Економічний ефект від застосування такого грохоту підвищиться орієнтовно на 10-25 %. ФОРМУЛА ВИНАХОДУ 55 60 Вібраційний грохот, що містить короб з ситами, встановлений на пружні опори, та інерційний віброзбудник з підшипниковими вузлами, розташованими в боковинах коробу, який відрізняється тим, що з зовнішніх сторін від короба в нижніх частинах корпусів підшипникових вузлів віброзбудника, у місцях розташування картерів для мастила виконані отвори і корпуси з зовнішнього боку у цих місцях споряджені додатковими плоскими коробчастими ємностями з пробками для зливання мастила у їхніх нижніх частинах і дистанційними ввареними втулками з отворами для болтового з'єднання ємностей з боковинами. 1 UA 103265 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
