Прутковий барабан

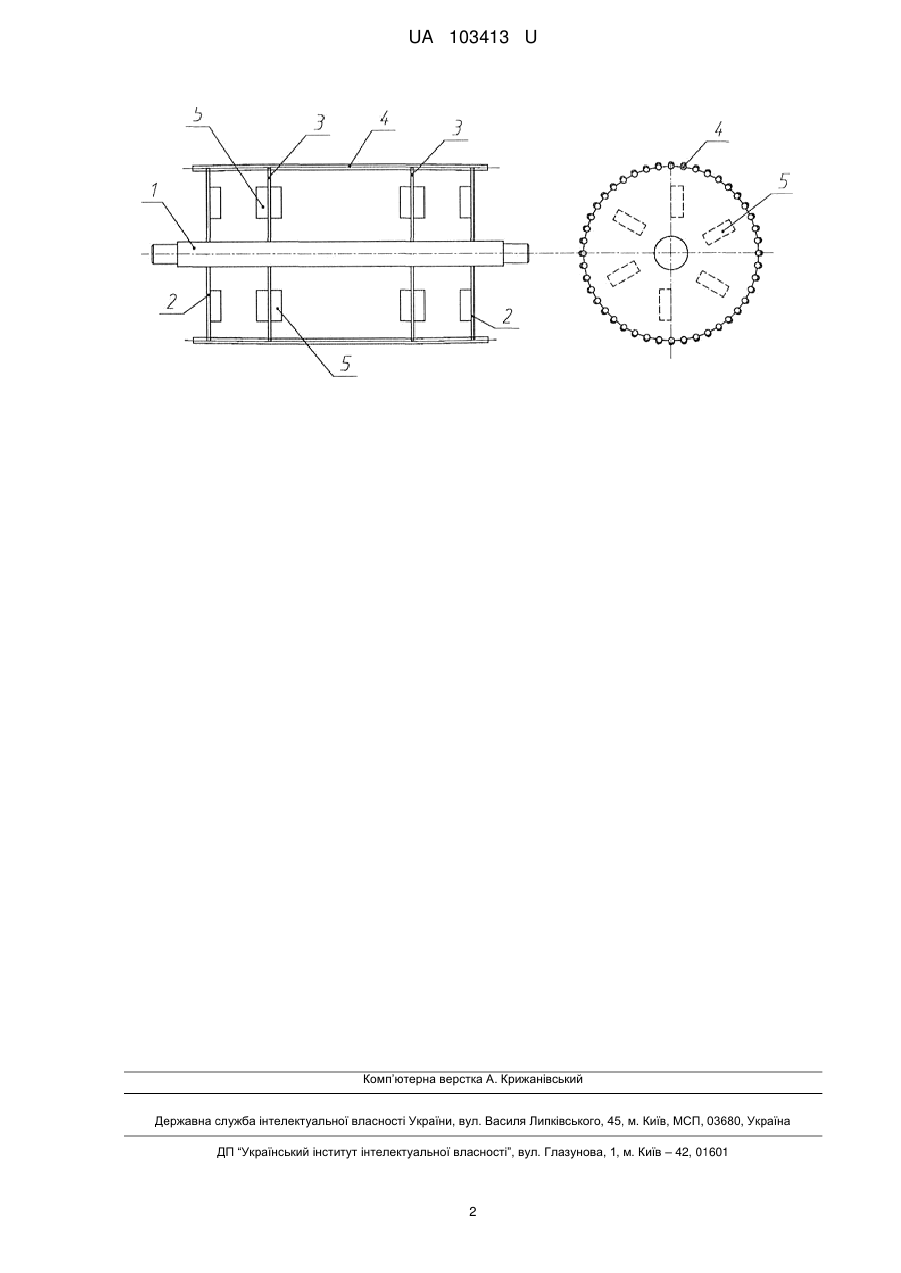

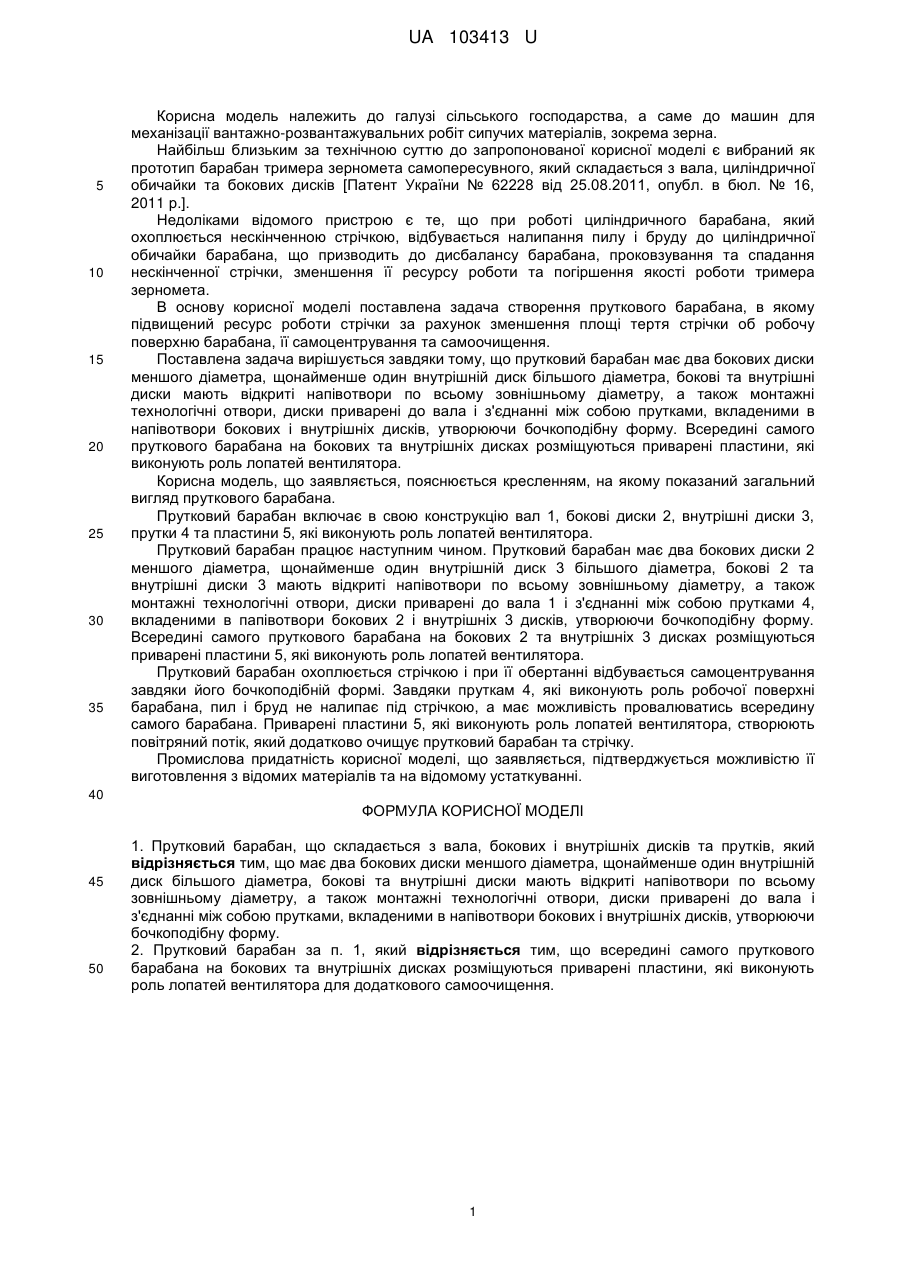

Реферат: UA 103413 U UA 103413 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, а саме до машин для механізації вантажно-розвантажувальних робіт сипучих матеріалів, зокрема зерна. Найбільш близьким за технічною суттю до запропонованої корисної моделі є вибраний як прототип барабан тримера зерномета самопересувного, який складається з вала, циліндричної обичайки та бокових дисків [Патент України № 62228 від 25.08.2011, опубл. в бюл. № 16, 2011 р.]. Недоліками відомого пристрою є те, що при роботі циліндричного барабана, який охоплюється нескінченною стрічкою, відбувається налипання пилу і бруду до циліндричної обичайки барабана, що призводить до дисбалансу барабана, проковзування та спадання нескінченної стрічки, зменшення її ресурсу роботи та погіршення якості роботи тримера зерномета. В основу корисної моделі поставлена задача створення пруткового барабана, в якому підвищений ресурс роботи стрічки за рахунок зменшення площі тертя стрічки об робочу поверхню барабана, її самоцентрування та самоочищення. Поставлена задача вирішується завдяки тому, що прутковий барабан має два бокових диски меншого діаметра, щонайменше один внутрішній диск більшого діаметра, бокові та внутрішні диски мають відкриті напівотвори по всьому зовнішньому діаметру, а також монтажні технологічні отвори, диски приварені до вала і з'єднанні між собою прутками, вкладеними в напівотвори бокових і внутрішніх дисків, утворюючи бочкоподібну форму. Всередині самого пруткового барабана на бокових та внутрішніх дисках розміщуються приварені пластини, які виконують роль лопатей вентилятора. Корисна модель, що заявляється, пояснюється кресленням, на якому показаний загальний вигляд пруткового барабана. Прутковий барабан включає в свою конструкцію вал 1, бокові диски 2, внутрішні диски 3, прутки 4 та пластини 5, які виконують роль лопатей вентилятора. Прутковий барабан працює наступним чином. Прутковий барабан має два бокових диски 2 меншого діаметра, щонайменше один внутрішній диск 3 більшого діаметра, бокові 2 та внутрішні диски 3 мають відкриті напівотвори по всьому зовнішньому діаметру, а також монтажні технологічні отвори, диски приварені до вала 1 і з'єднанні між собою прутками 4, вкладеними в папівотвори бокових 2 і внутрішніх 3 дисків, утворюючи бочкоподібну форму. Всередині самого пруткового барабана на бокових 2 та внутрішніх 3 дисках розміщуються приварені пластини 5, які виконують роль лопатей вентилятора. Прутковий барабан охоплюється стрічкою і при її обертанні відбувається самоцентрування завдяки його бочкоподібній формі. Завдяки пруткам 4, які виконують роль робочої поверхні барабана, пил і бруд не налипає під стрічкою, а має можливість провалюватись всередину самого барабана. Приварені пластини 5, які виконують роль лопатей вентилятора, створюють повітряний потік, який додатково очищує прутковий барабан та стрічку. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю її виготовлення з відомих матеріалів та на відомому устаткуванні. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Прутковий барабан, що складається з вала, бокових і внутрішніх дисків та прутків, який відрізняється тим, що має два бокових диски меншого діаметра, щонайменше один внутрішній диск більшого діаметра, бокові та внутрішні диски мають відкриті напівотвори по всьому зовнішньому діаметру, а також монтажні технологічні отвори, диски приварені до вала і з'єднанні між собою прутками, вкладеними в напівотвори бокових і внутрішніх дисків, утворюючи бочкоподібну форму. 2. Прутковий барабан за п. 1, який відрізняється тим, що всередині самого пруткового барабана на бокових та внутрішніх дисках розміщуються приварені пластини, які виконують роль лопатей вентилятора для додаткового самоочищення. 1 UA 103413 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
