Змішувач примусової дії для приготування будівельних сумішей

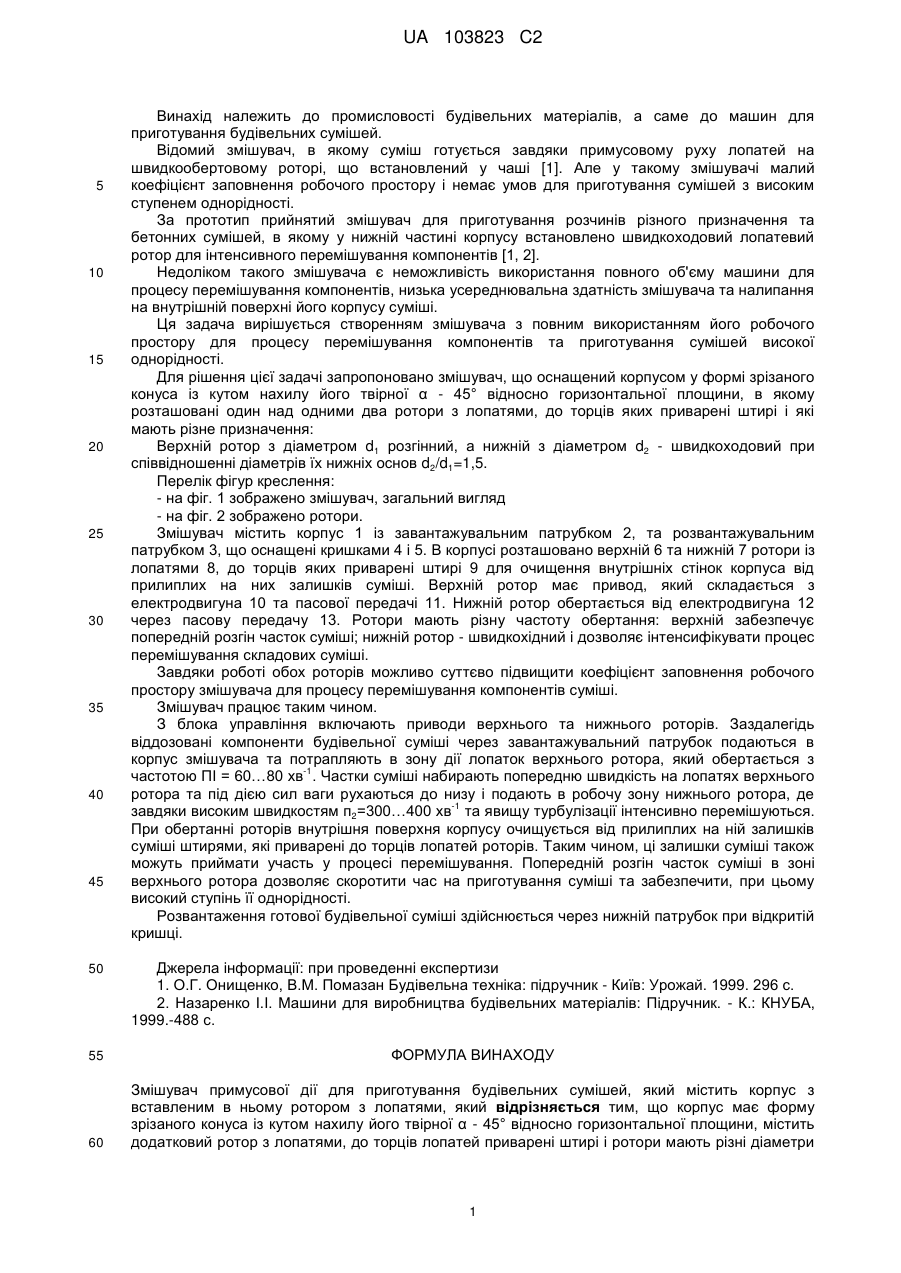

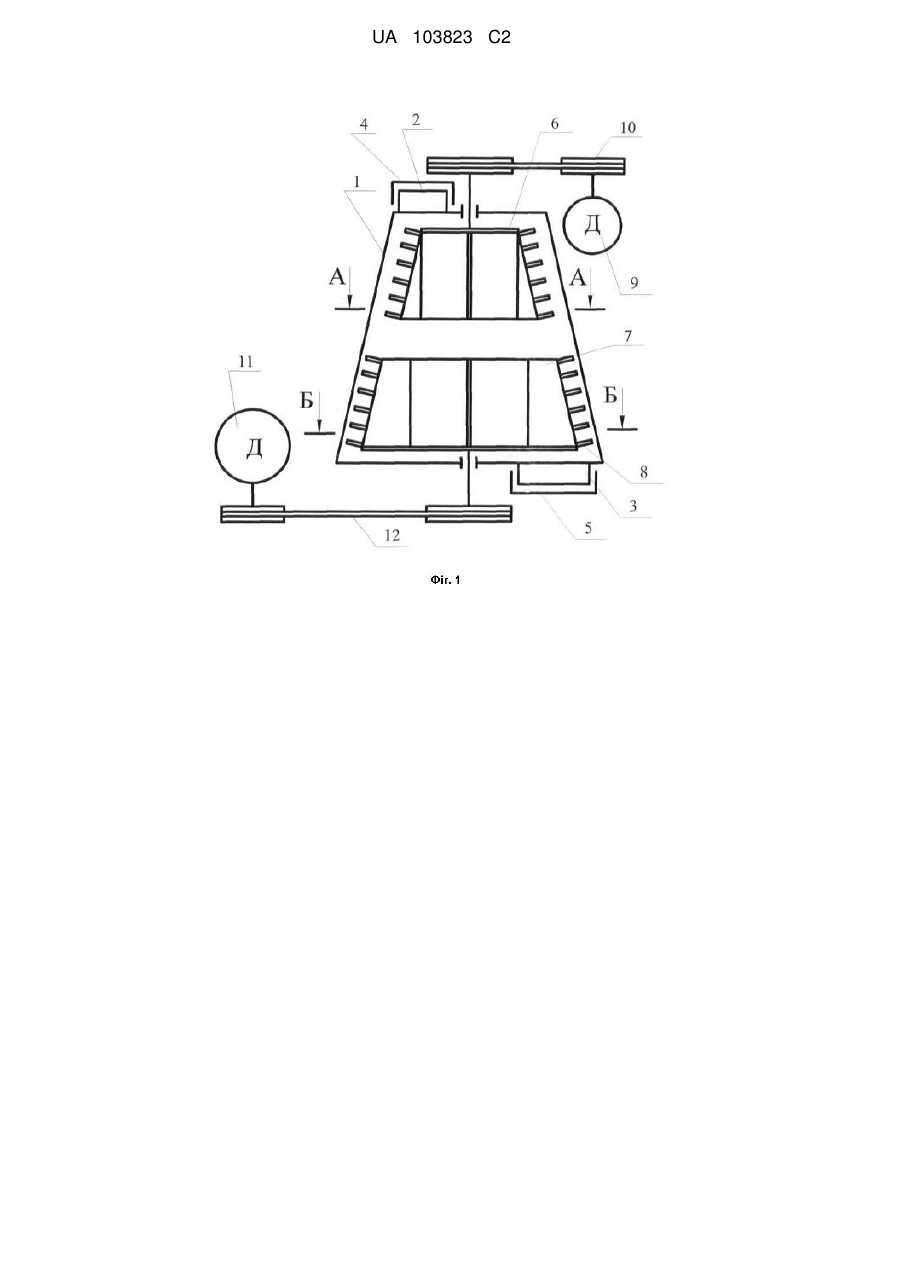

Реферат: Винахід належить до машин для приготування будівельних сумішей. Змішувач примусової дії для приготування будівельних сумішей містить корпус з вставленим в ньому ротором з лопатями. Згідно з винаходом, корпус має форму зрізаного конуса, містить додатковий ротор з лопатями, до торців лопатей приварені штирі і ротори мають різні діаметри нижніх основ та встановлені з можливістю обертання з різними частотами. Винахід забезпечує приготування сумішей з високим ступенем однорідності та інтенсифікацію процесу перемішування їх компонентів. UA 103823 C2 (12) UA 103823 C2 UA 103823 C2 5 10 15 20 25 30 35 40 45 Винахід належить до промисловості будівельних матеріалів, а саме до машин для приготування будівельних сумішей. Відомий змішувач, в якому суміш готується завдяки примусовому руху лопатей на швидкообертовому роторі, що встановлений у чаші [1]. Але у такому змішувачі малий коефіцієнт заповнення робочого простору і немає умов для приготування сумішей з високим ступенем однорідності. За прототип прийнятий змішувач для приготування розчинів різного призначення та бетонних сумішей, в якому у нижній частині корпусу встановлено швидкоходовий лопатевий ротор для інтенсивного перемішування компонентів [1, 2]. Недоліком такого змішувача є неможливість використання повного об'єму машини для процесу перемішування компонентів, низька усереднювальна здатність змішувача та налипання на внутрішній поверхні його корпусу суміші. Ця задача вирішується створенням змішувача з повним використанням його робочого простору для процесу перемішування компонентів та приготування сумішей високої однорідності. Для рішення цієї задачі запропоновано змішувач, що оснащений корпусом у формі зрізаного конуса із кутом нахилу його твірної α - 45° відносно горизонтальної площини, в якому розташовані один над одними два ротори з лопатями, до торців яких приварені штирі і які мають різне призначення: Верхній ротор з діаметром d1 розгінний, а нижній з діаметром d2 - швидкоходовий при співвідношенні діаметрів їх нижніх основ d2/d1=1,5. Перелік фігур креслення: - на фіг. 1 зображено змішувач, загальний вигляд - на фіг. 2 зображено ротори. Змішувач містить корпус 1 із завантажувальним патрубком 2, та розвантажувальним патрубком 3, що оснащені кришками 4 і 5. В корпусі розташовано верхній 6 та нижній 7 ротори із лопатями 8, до торців яких приварені штирі 9 для очищення внутрішніх стінок корпуса від прилиплих на них залишків суміші. Верхній ротор має привод, який складається з електродвигуна 10 та пасової передачі 11. Нижній ротор обертається від електродвигуна 12 через пасову передачу 13. Ротори мають різну частоту обертання: верхній забезпечує попередній розгін часток суміші; нижній ротор - швидкохідний і дозволяє інтенсифікувати процес перемішування складових суміші. Завдяки роботі обох роторів можливо суттєво підвищити коефіцієнт заповнення робочого простору змішувача для процесу перемішування компонентів суміші. Змішувач працює таким чином. З блока управління включають приводи верхнього та нижнього роторів. Заздалегідь віддозовані компоненти будівельної суміші через завантажувальний патрубок подаються в корпус змішувача та потрапляють в зону дії лопаток верхнього ротора, який обертається з -1 частотою ПІ = 60…80 хв . Частки суміші набирають попередню швидкість на лопатях верхнього ротора та під дією сил ваги рухаються до низу і подають в робочу зону нижнього ротора, де -1 завдяки високим швидкостям п2=300…400 хв та явищу турбулізації інтенсивно перемішуються. При обертанні роторів внутрішня поверхня корпусу очищується від прилиплих на ній залишків суміші штирями, які приварені до торців лопатей роторів. Таким чином, ці залишки суміші також можуть приймати участь у процесі перемішування. Попередній розгін часток суміші в зоні верхнього ротора дозволяє скоротити час на приготування суміші та забезпечити, при цьому високий ступінь її однорідності. Розвантаження готової будівельної суміші здійснюється через нижній патрубок при відкритій кришці. 50 Джерела інформації: при проведенні експертизи 1. О.Г. Онищенко, В.М. Помазан Будівельна техніка: підручник - Київ: Урожай. 1999. 296 с. 2. Назаренко І.І. Машини для виробництва будівельних матеріалів: Підручник. - К.: КНУБА, 1999.-488 с. 55 ФОРМУЛА ВИНАХОДУ 60 Змішувач примусової дії для приготування будівельних сумішей, який містить корпус з вставленим в ньому ротором з лопатями, який відрізняється тим, що корпус має форму зрізаного конуса із кутом нахилу його твірної α - 45° відносно горизонтальної площини, містить додатковий ротор з лопатями, до торців лопатей приварені штирі і ротори мають різні діаметри 1 UA 103823 C2 нижніх основ та встановлені з можливістю обертання з різними частотами: верхній розгінний -1 -1 ротор з частотою n1 - 60…80 хв , а нижній швидкохідний - з частотою n2 - 300…400 хв при співвідношенні діаметрів їх нижніх основ d2/d1=1,5, де d1 - діаметр нижньої основи верхнього ротора, d2 - діаметр нижньої основи нижнього ротора. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
