Механізм підйому завантажувального транспортера з живильниками зерномета самопересувного

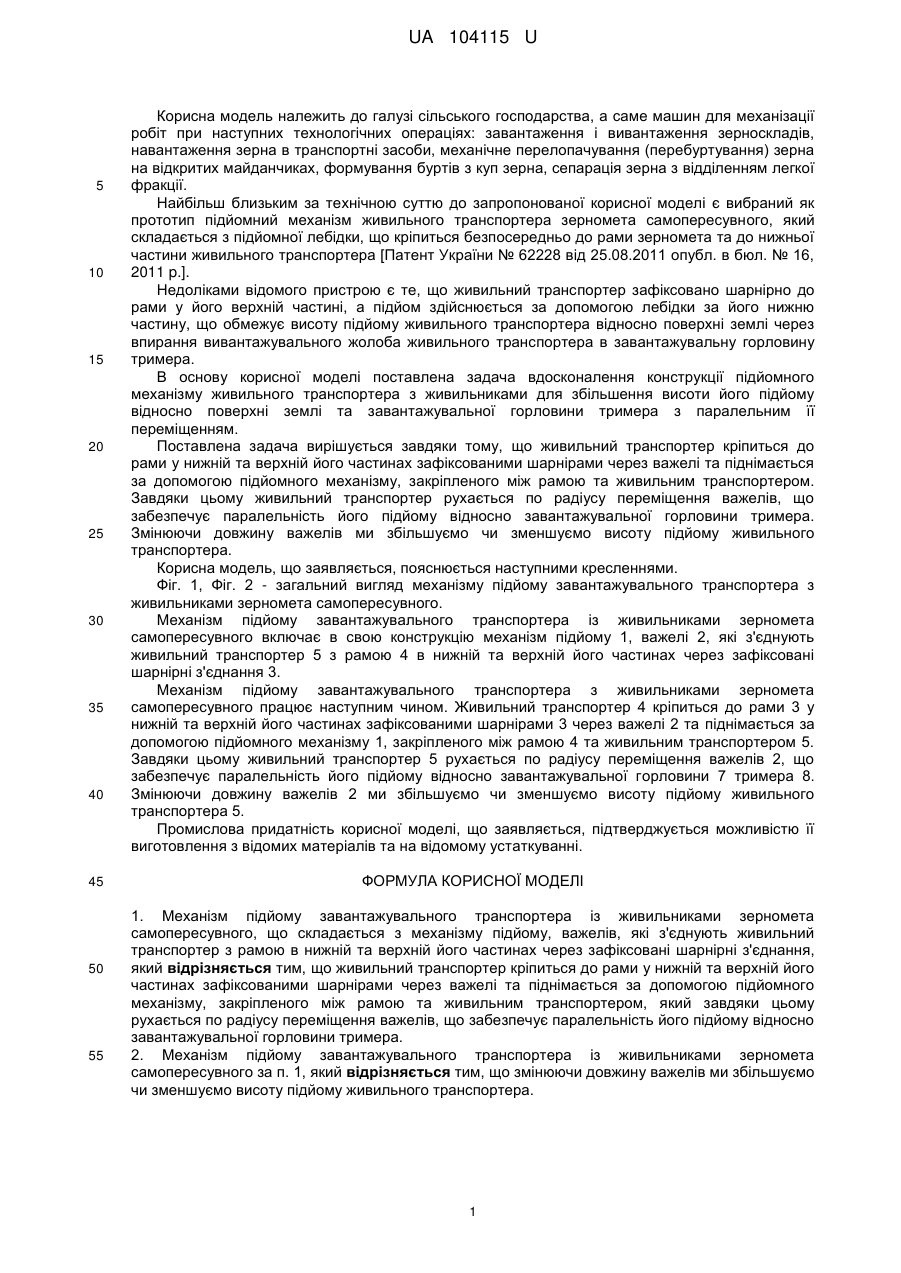

Реферат: UA 104115 U UA 104115 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме машин для механізації робіт при наступних технологічних операціях: завантаження і вивантаження зерноскладів, навантаження зерна в транспортні засоби, механічне перелопачування (перебуртування) зерна на відкритих майданчиках, формування буртів з куп зерна, сепарація зерна з відділенням легкої фракції. Найбільш близьким за технічною суттю до запропонованої корисної моделі є вибраний як прототип підйомний механізм живильного транспортера зерномета самопересувного, який складається з підйомної лебідки, що кріпиться безпосередньо до рами зерномета та до нижньої частини живильного транспортера [Патент України № 62228 від 25.08.2011 опубл. в бюл. № 16, 2011 p.]. Недоліками відомого пристрою є те, що живильний транспортер зафіксовано шарнірно до рами у його верхній частині, а підйом здійснюється за допомогою лебідки за його нижню частину, що обмежує висоту підйому живильного транспортера відносно поверхні землі через впирання вивантажувального жолоба живильного транспортера в завантажувальну горловину тримера. В основу корисної моделі поставлена задача вдосконалення конструкції підйомного механізму живильного транспортера з живильниками для збільшення висоти його підйому відносно поверхні землі та завантажувальної горловини тримера з паралельним її переміщенням. Поставлена задача вирішується завдяки тому, що живильний транспортер кріпиться до рами у нижній та верхній його частинах зафіксованими шарнірами через важелі та піднімається за допомогою підйомного механізму, закріпленого між рамою та живильним транспортером. Завдяки цьому живильний транспортер рухається по радіусу переміщення важелів, що забезпечує паралельність його підйому відносно завантажувальної горловини тримера. Змінюючи довжину важелів ми збільшуємо чи зменшуємо висоту підйому живильного транспортера. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1, Фіг. 2 - загальний вигляд механізму підйому завантажувального транспортера з живильниками зерномета самопересувного. Механізм підйому завантажувального транспортера із живильниками зерномета самопересувного включає в свою конструкцію механізм підйому 1, важелі 2, які з'єднують живильний транспортер 5 з рамою 4 в нижній та верхній його частинах через зафіксовані шарнірні з'єднання 3. Механізм підйому завантажувального транспортера з живильниками зерномета самопересувного працює наступним чином. Живильний транспортер 4 кріпиться до рами 3 у нижній та верхній його частинах зафіксованими шарнірами 3 через важелі 2 та піднімається за допомогою підйомного механізму 1, закріпленого між рамою 4 та живильним транспортером 5. Завдяки цьому живильний транспортер 5 рухається по радіусу переміщення важелів 2, що забезпечує паралельність його підйому відносно завантажувальної горловини 7 тримера 8. Змінюючи довжину важелів 2 ми збільшуємо чи зменшуємо висоту підйому живильного транспортера 5. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю її виготовлення з відомих матеріалів та на відомому устаткуванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Механізм підйому завантажувального транспортера із живильниками зерномета самопересувного, що складається з механізму підйому, важелів, які з'єднують живильний транспортер з рамою в нижній та верхній його частинах через зафіксовані шарнірні з'єднання, який відрізняється тим, що живильний транспортер кріпиться до рами у нижній та верхній його частинах зафіксованими шарнірами через важелі та піднімається за допомогою підйомного механізму, закріпленого між рамою та живильним транспортером, який завдяки цьому рухається по радіусу переміщення важелів, що забезпечує паралельність його підйому відносно завантажувальної горловини тримера. 2. Механізм підйому завантажувального транспортера із живильниками зерномета самопересувного за п. 1, який відрізняється тим, що змінюючи довжину важелів ми збільшуємо чи зменшуємо висоту підйому живильного транспортера. 1 UA 104115 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
