Механізм підйому енергозасобу

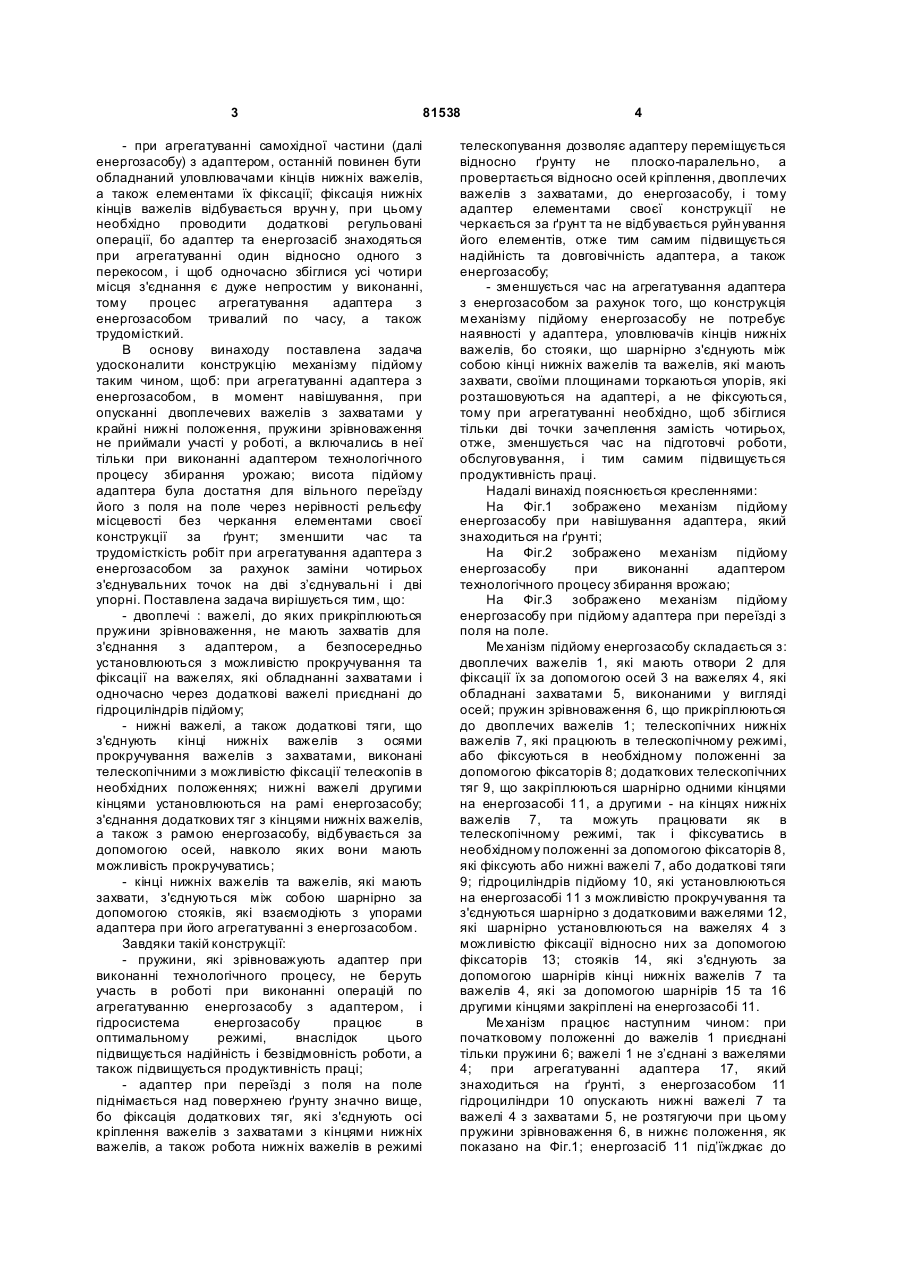

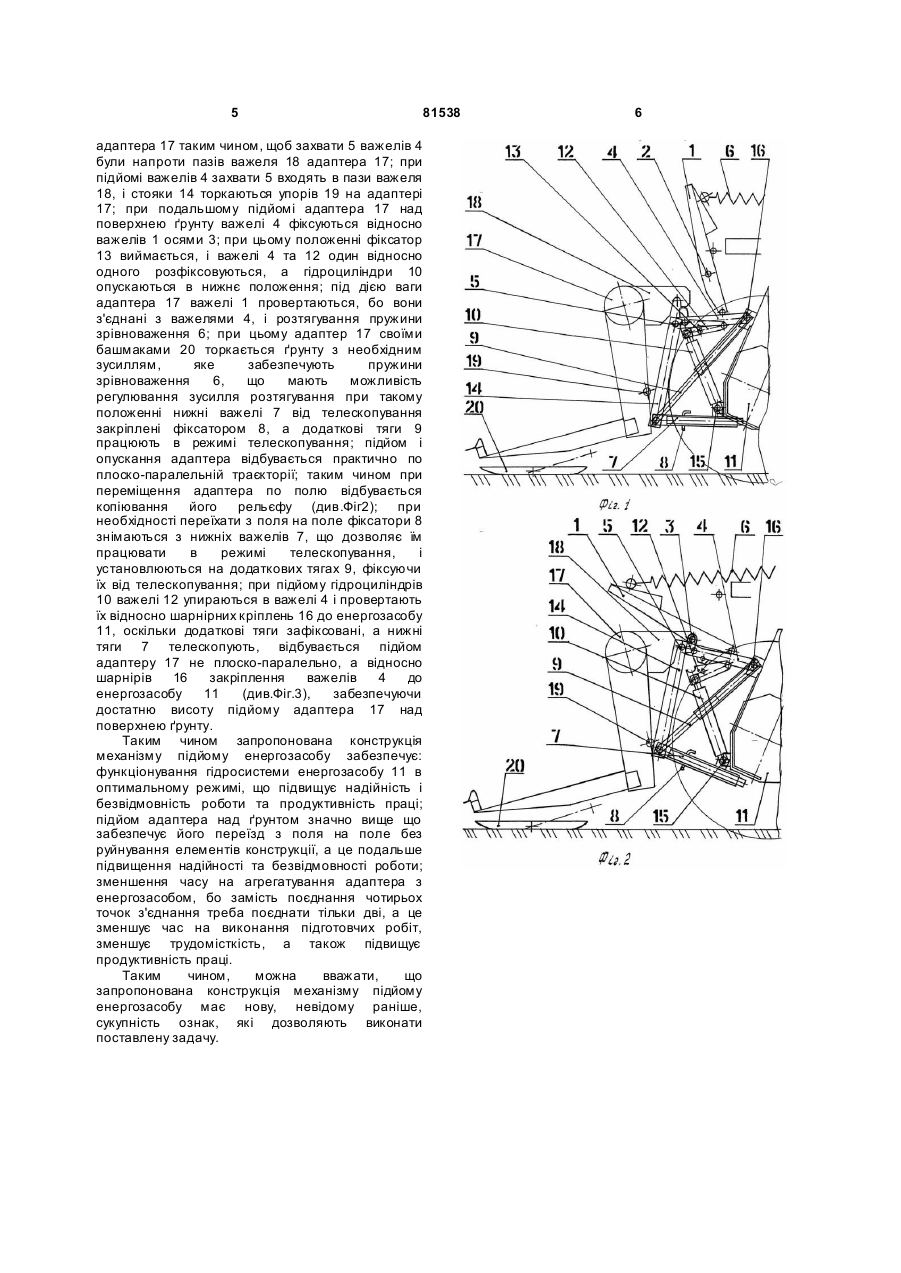

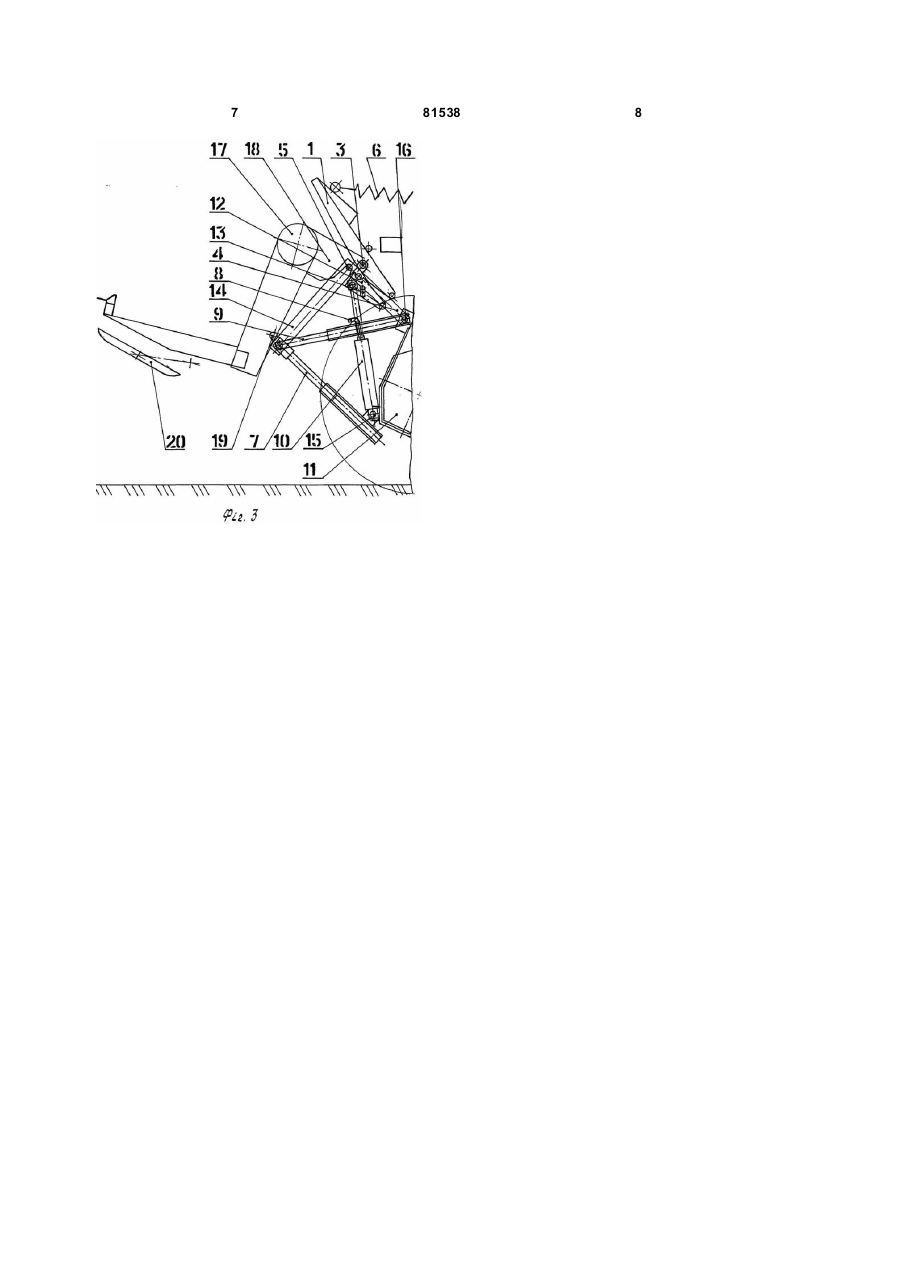

Механізм підйому енергозасобу, що складається з двоплечих важелів, одне плече яких виконано у вигляді захватів для агрегатування з адаптером (косаркою, жниваркою та іншою 3 81538 - при агрегатуванні самохідної частини (далі енергозасобу) з адаптером, останній повинен бути обладнаний уловлювачами кінців нижніх важелів, а також елементами їх фіксації; фіксація нижніх кінців важелів відбувається вручн у, при цьому необхідно проводити додаткові регульовані операції, бо адаптер та енергозасіб знаходяться при агрегатуванні один відносно одного з перекосом, і щоб одночасно збіглися усі чотири місця з'єднання є дуже непростим у виконанні, тому процес агрегатування адаптера з енергозасобом тривалий по часу, а також трудомісткий. В основу винаходу поставлена задача удосконалити конструкцію механізму підйому таким чином, щоб: при агрегатуванні адаптера з енергозасобом, в момент навішування, при опусканні двоплечевих важелів з захватами у крайні нижні положення, пружини зрівноваження не приймали участі у роботі, а включались в неї тільки при виконанні адаптером технологічного процесу збирання урожаю; висота підйому адаптера була достатня для вільного переїзду його з поля на поле через нерівності рельєфу місцевості без черкання елементами своєї конструкції за ґрунт; зменшити час та трудомісткість робіт при агрегатування адаптера з енергозасобом за рахунок заміни чотирьох з'єднувальних точок на дві з’єднувальні і дві упорні. Поставлена задача вирішується тим, що: - двоплечі : важелі, до яких прикріплюються пружини зрівноваження, не мають захватів для з'єднання з адаптером, а безпосередньо установлюються з можливістю прокручування та фіксації на важелях, які обладнанні захватами і одночасно через додаткові важелі приєднані до гідроциліндрів підйому; - нижні важелі, а також додаткові тяги, що з'єднують кінці нижніх важелів з осями прокручування важелів з захватами, виконані телескопічними з можливістю фіксації телескопів в необхідних положеннях; нижні важелі другими кінцями установлюються на рамі енергозасобу; з'єднання додаткових тяг з кінцями нижніх важелів, а також з рамою енергозасобу, відбувається за допомогою осей, навколо яких вони мають можливість прокручуватись; - кінці нижніх важелів та важелів, які мають захвати, з'єднуються між собою шарнірно за допомогою стояків, які взаємодіють з упорами адаптера при його агрегатуванні з енергозасобом. Завдяки такій конструкції: - пружини, які зрівноважують адаптер при виконанні технологічного процесу, не беруть участь в роботі при виконанні операцій по агрегатуванню енергозасобу з адаптером, і гідросистема енергозасобу працює в оптимальному режимі, внаслідок цього підвищується надійність і безвідмовність роботи, а також підвищується продуктивність праці; - адаптер при переїзді з поля на поле піднімається над поверхнею ґрунту значно вище, бо фіксація додаткових тяг, які з'єднують осі кріплення важелів з захватами з кінцями нижніх важелів, а також робота нижніх важелів в режимі 4 телескопування дозволяє адаптеру переміщується відносно ґрунту не плоско-паралельно, а провертається відносно осей кріплення, двоплечих важелів з захватами, до енергозасобу, і тому адаптер елементами своєї конструкції не черкається за ґрунт та не відбувається руйн ування його елементів, отже тим самим підвищується надійність та довговічність адаптера, а також енергозасобу; - зменшується час на агрегатування адаптера з енергозасобом за рахунок того, що конструкція механізму підйому енергозасобу не потребує наявності у адаптера, уловлювачів кінців нижніх важелів, бо стояки, що шарнірно з'єднують між собою кінці нижніх важелів та важелів, які мають захвати, своїми площинами торкаються упорів, які розташовуються на адаптері, а не фіксуються, тому при агрегатуванні необхідно, щоб збіглися тільки дві точки зачеплення замість чотирьох, отже, зменшується час на підготовчі роботи, обслуговування, і тим самим підвищується продуктивність праці. Надалі винахід пояснюється кресленнями: На Фіг.1 зображено механізм підйому енергозасобу при навішування адаптера, який знаходиться на ґрунті; На Фіг.2 зображено механізм підйому енергозасобу при виконанні адаптером технологічного процесу збирання врожаю; На Фіг.3 зображено механізм підйому енергозасобу при підйому адаптера при переїзді з поля на поле. Ме ханізм підйому енергозасобу складається з: двоплечих важелів 1, які мають отвори 2 для фіксації їх за допомогою осей 3 на важелях 4, які обладнані захватами 5, виконаними у вигляді осей; пружин зрівноваження 6, що прикріплюються до двоплечих важелів 1; телескопічних нижніх важелів 7, які працюють в телескопічному режимі, або фіксуються в необхідному положенні за допомогою фіксаторів 8; додаткових телескопічних тяг 9, що закріплюються шарнірно одними кінцями на енергозасобі 11, а другими - на кінцях нижніх важелів 7, та можуть працювати як в телескопічному режимі, так і фіксуватись в необхідному положенні за допомогою фіксаторів 8, які фіксують або нижні важелі 7, або додаткові тяги 9; гідроциліндрів підйому 10, які установлюються на енергозасобі 11 з можливістю прокручування та з'єднуються шарнірно з додатковими важелями 12, які шарнірно установлюються на важелях 4 з можливістю фіксації відносно них за допомогою фіксаторів 13; стояків 14, які з'єднують за допомогою шарнірів кінці нижніх важелів 7 та важелів 4, які за допомогою шарнірів 15 та 16 другими кінцями закріплені на енергозасобі 11. Ме ханізм працює наступним чином: при початковому положенні до важелів 1 приєднані тільки пружини 6; важелі 1 не з’єднані з важелями 4; при агрегатуванні адаптера 17, який знаходиться на ґрунті, з енергозасобом 11 гідроциліндри 10 опускають нижні важелі 7 та важелі 4 з захватами 5, не розтягуючи при цьому пружини зрівноваження 6, в нижнє положення, як показано на Фіг.1; енергозасіб 11 під’їжджає до 5 81538 адаптера 17 таким чином, щоб захвати 5 важелів 4 були напроти пазів важеля 18 адаптера 17; при підйомі важелів 4 захвати 5 входять в пази важеля 18, і стояки 14 торкаються упорів 19 на адаптері 17; при подальшому підйомі адаптера 17 над поверхнею ґрунту важелі 4 фіксуються відносно важелів 1 осями 3; при цьому положенні фіксатор 13 виймається, і важелі 4 та 12 один відносно одного розфіксовуються, а гідроциліндри 10 опускаються в нижнє положення; під дією ваги адаптера 17 важелі 1 провертаються, бо вони з'єднані з важелями 4, і розтягування пружини зрівноваження 6; при цьому адаптер 17 своїми башмаками 20 торкається ґрунту з необхідним зусиллям, яке забезпечують пружини зрівноваження 6, що мають можливість регулювання зусилля розтягування при такому положенні нижні важелі 7 від телескопування закріплені фіксатором 8, а додаткові тяги 9 працюють в режимі телескопування; підйом і опускання адаптера відбувається практично по плоско-паралельній траєкторії; таким чином при переміщення адаптера по полю відбувається копіювання його рельєфу (див.Фіг2); при необхідності переїхати з поля на поле фіксатори 8 знімаються з нижніх важелів 7, що дозволяє їм працювати в режимі телескопування, і установлюються на додаткових тягах 9, фіксуючи їх від телескопування; при підйому гідроциліндрів 10 важелі 12 упираються в важелі 4 і провертають їх відносно шарнірних кріплень 16 до енергозасобу 11, оскільки додаткові тяги зафіксовані, а нижні тяги 7 телескопують, відбувається підйом адаптеру 17 не плоско-паралельно, а відносно шарнірів 16 закріплення важелів 4 до енергозасобу 11 (див.Фіг.3), забезпечуючи достатню висоту підйому адаптера 17 над поверхнею ґрунту. Таким чином запропонована конструкція механізму підйому енергозасобу забезпечує: функціонування гідросистеми енергозасобу 11 в оптимальному режимі, що підвищує надійність і безвідмовність роботи та продуктивність праці; підйом адаптера над ґрунтом значно вище що забезпечує його переїзд з поля на поле без руйнування елементів конструкції, а це подальше підвищення надійності та безвідмовності роботи; зменшення часу на агрегатування адаптера з енергозасобом, бо замість поєднання чотирьох точок з'єднання треба поєднати тільки дві, а це зменшує час на виконання підготовчих робіт, зменшує трудомісткість, а також підвищує продуктивність праці. Таким чином, можна вважати, що запропонована конструкція механізму підйому енергозасобу має нову, невідому раніше, сукупність ознак, які дозволяють виконати поставлену задачу. 6 7 81538 8
