Лінія для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів

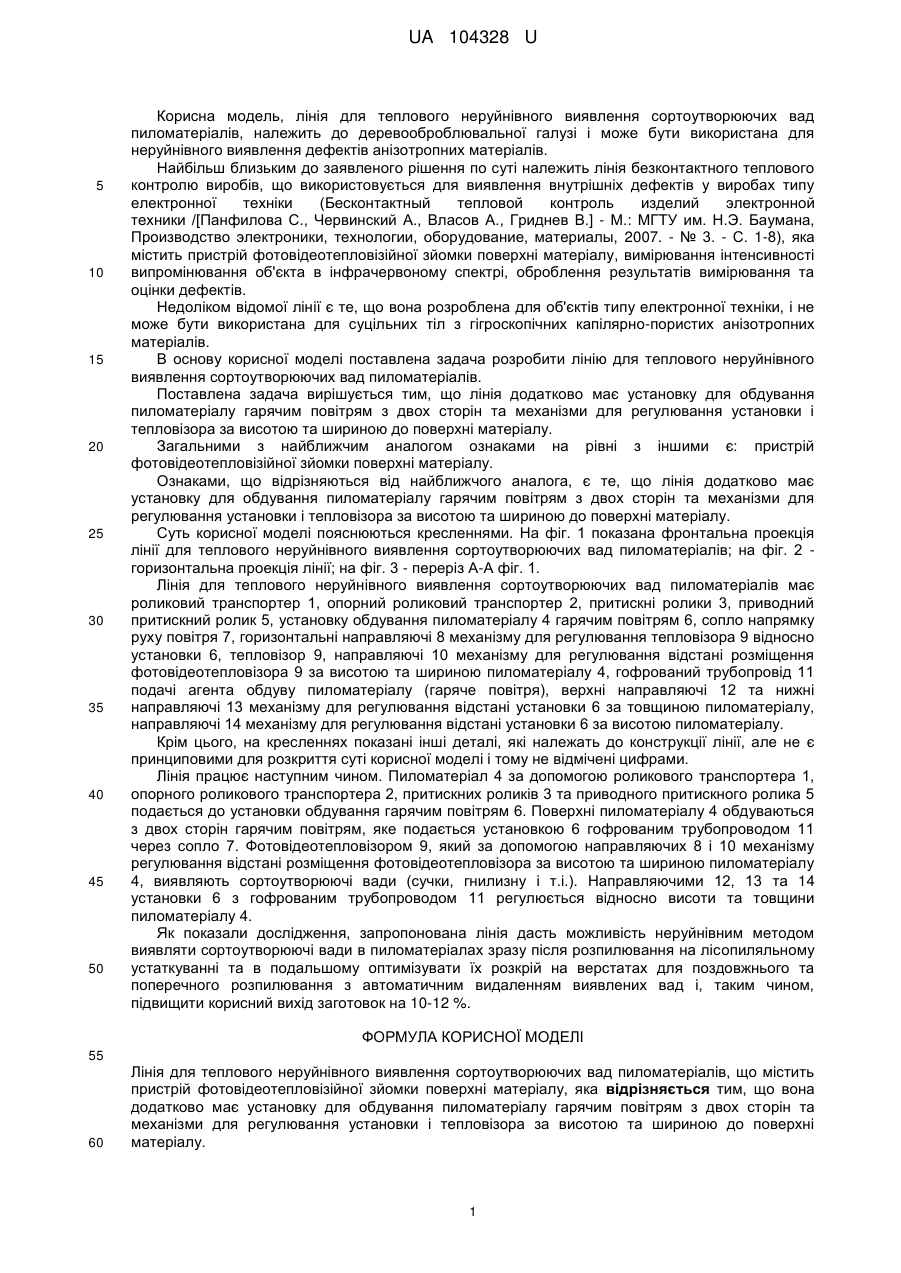

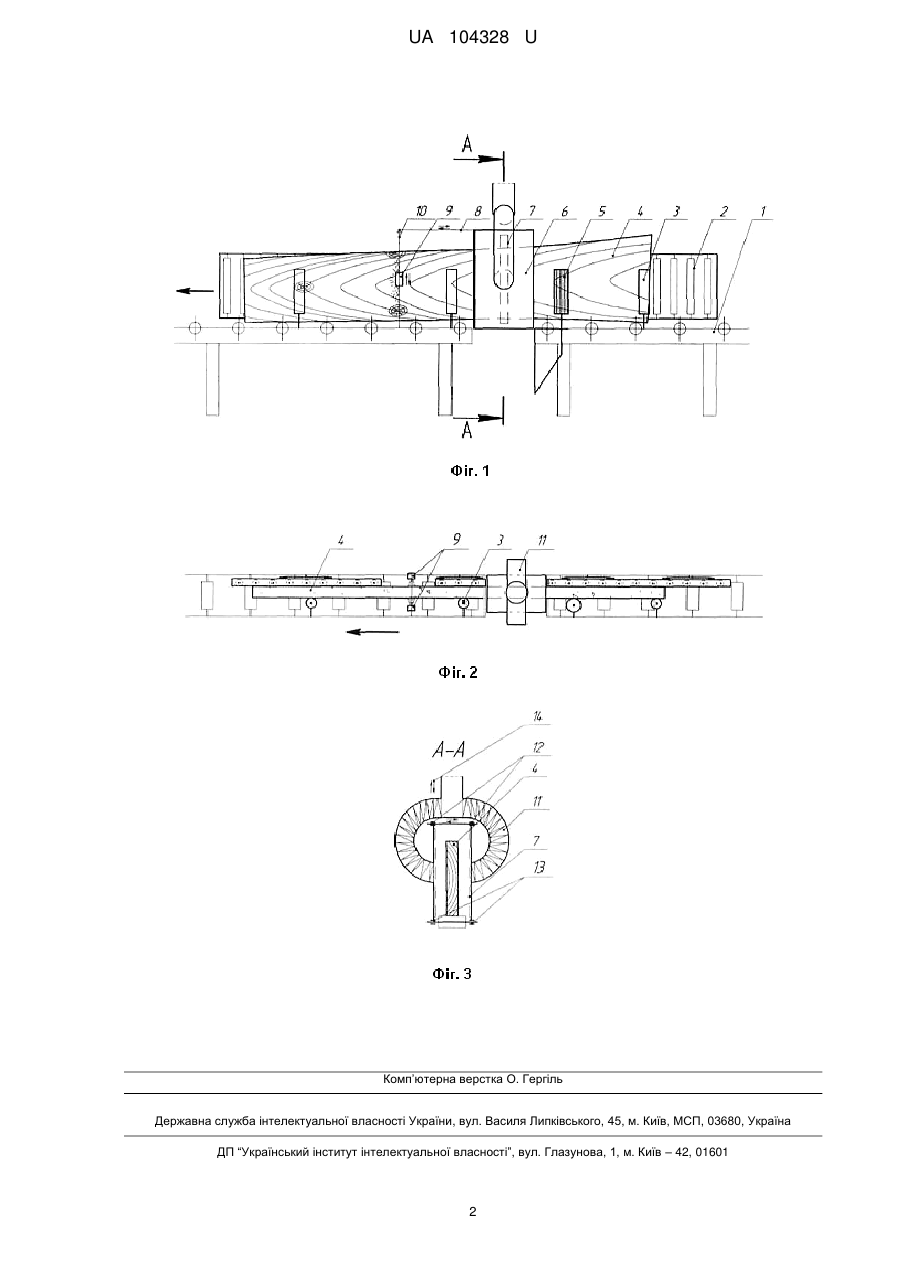

Реферат: Лінія для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів містить пристрій фотовідеотепловізійної зйомки поверхні матеріалу. Вона додатково має установку для обдування пиломатеріалу гарячим повітрям з двох сторін та механізми для регулювання установки і тепловізора за висотою та шириною до поверхні матеріалу. UA 104328 U (12) UA 104328 U UA 104328 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, лінія для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів, належить до деревооброблювальної галузі і може бути використана для неруйнівного виявлення дефектів анізотропних матеріалів. Найбільш близьким до заявленого рішення по суті належить лінія безконтактного теплового контролю виробів, що використовується для виявлення внутрішніх дефектів у виробах типу електронної техніки (Бесконтактный тепловой контроль изделий электронной техники /[Панфилова С., Червинский Α., Власов Α., Гриднев В.] - М.: МГТУ им. Н.Э. Баумана, Производство электроники, технологии, оборудование, материалы, 2007. - № 3. - С. 1-8), яка містить пристрій фотовідеотепловізійної зйомки поверхні матеріалу, вимірювання інтенсивності випромінювання об'єкта в інфрачервоному спектрі, оброблення результатів вимірювання та оцінки дефектів. Недоліком відомої лінії є те, що вона розроблена для об'єктів типу електронної техніки, і не може бути використана для суцільних тіл з гігроскопічних капілярно-пористих анізотропних матеріалів. В основу корисної моделі поставлена задача розробити лінію для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів. Поставлена задача вирішується тим, що лінія додатково має установку для обдування пиломатеріалу гарячим повітрям з двох сторін та механізми для регулювання установки і тепловізора за висотою та шириною до поверхні матеріалу. Загальними з найближчим аналогом ознаками на рівні з іншими є: пристрій фотовідеотепловізійної зйомки поверхні матеріалу. Ознаками, що відрізняються від найближчого аналога, є те, що лінія додатково має установку для обдування пиломатеріалу гарячим повітрям з двох сторін та механізми для регулювання установки і тепловізора за висотою та шириною до поверхні матеріалу. Суть корисної моделі пояснюються кресленнями. На фіг. 1 показана фронтальна проекція лінії для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів; на фіг. 2 горизонтальна проекція лінії; на фіг. 3 - переріз А-А фіг. 1. Лінія для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів має роликовий транспортер 1, опорний роликовий транспортер 2, притискні ролики 3, приводний притискний ролик 5, установку обдування пиломатеріалу 4 гарячим повітрям 6, сопло напрямку руху повітря 7, горизонтальні направляючі 8 механізму для регулювання тепловізора 9 відносно установки 6, тепловізор 9, направляючі 10 механізму для регулювання відстані розміщення фотовідеотепловізора 9 за висотою та шириною пиломатеріалу 4, гофрований трубопровід 11 подачі агента обдуву пиломатеріалу (гаряче повітря), верхні направляючі 12 та нижні направляючі 13 механізму для регулювання відстані установки 6 за товщиною пиломатеріалу, направляючі 14 механізму для регулювання відстані установки 6 за висотою пиломатеріалу. Крім цього, на кресленнях показані інші деталі, які належать до конструкції лінії, але не є принциповими для розкриття суті корисної моделі і тому не відмічені цифрами. Лінія працює наступним чином. Пиломатеріал 4 за допомогою роликового транспортера 1, опорного роликового транспортера 2, притискних роликів 3 та приводного притискного ролика 5 подається до установки обдування гарячим повітрям 6. Поверхні пиломатеріалу 4 обдуваються з двох сторін гарячим повітрям, яке подається установкою 6 гофрованим трубопроводом 11 через сопло 7. Фотовідеотепловізором 9, який за допомогою направляючих 8 і 10 механізму регулювання відстані розміщення фотовідеотепловізора за висотою та шириною пиломатеріалу 4, виявляють сортоутворюючі вади (сучки, гнилизну і т.і.). Направляючими 12, 13 та 14 установки 6 з гофрованим трубопроводом 11 регулюється відносно висоти та товщини пиломатеріалу 4. Як показали дослідження, запропонована лінія дасть можливість неруйнівним методом виявляти сортоутворюючі вади в пиломатеріалах зразу після розпилювання на лісопиляльному устаткуванні та в подальшому оптимізувати їх розкрій на верстатах для поздовжнього та поперечного розпилювання з автоматичним видаленням виявлених вад і, таким чином, підвищити корисний вихід заготовок на 10-12 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Лінія для теплового неруйнівного виявлення сортоутворюючих вад пиломатеріалів, що містить пристрій фотовідеотепловізійної зйомки поверхні матеріалу, яка відрізняється тим, що вона додатково має установку для обдування пиломатеріалу гарячим повітрям з двох сторін та механізми для регулювання установки і тепловізора за висотою та шириною до поверхні матеріалу. 1 UA 104328 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
