Гідроударник

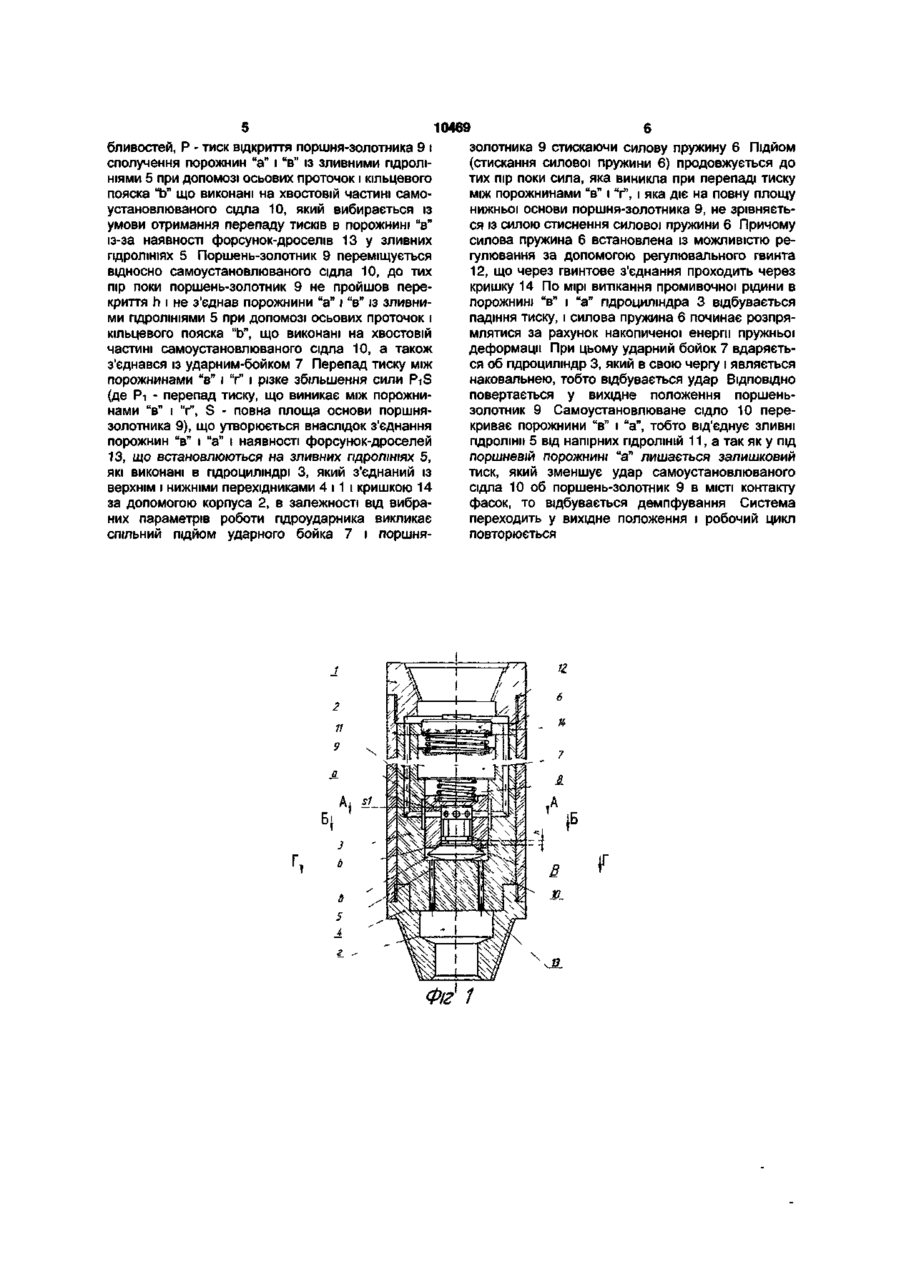

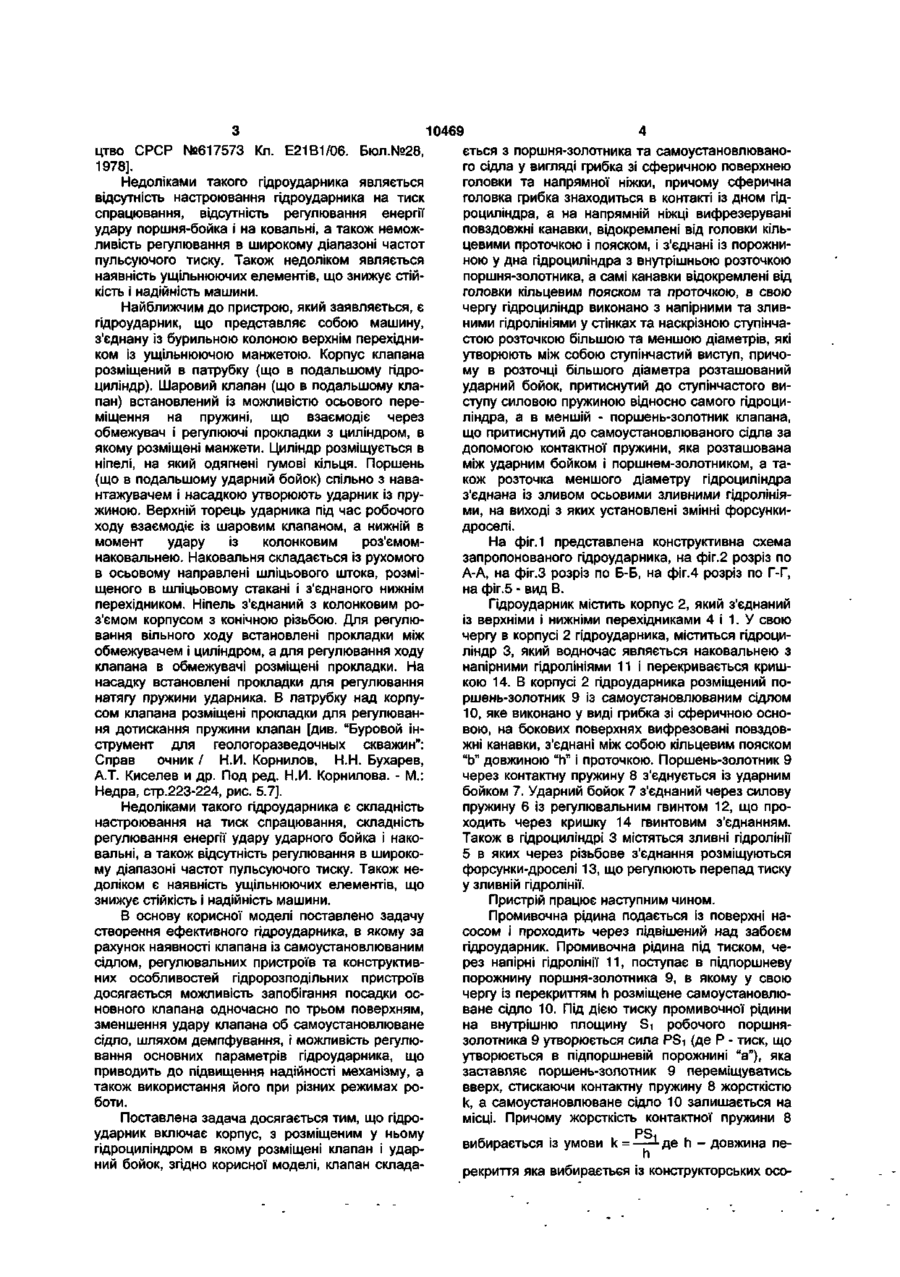

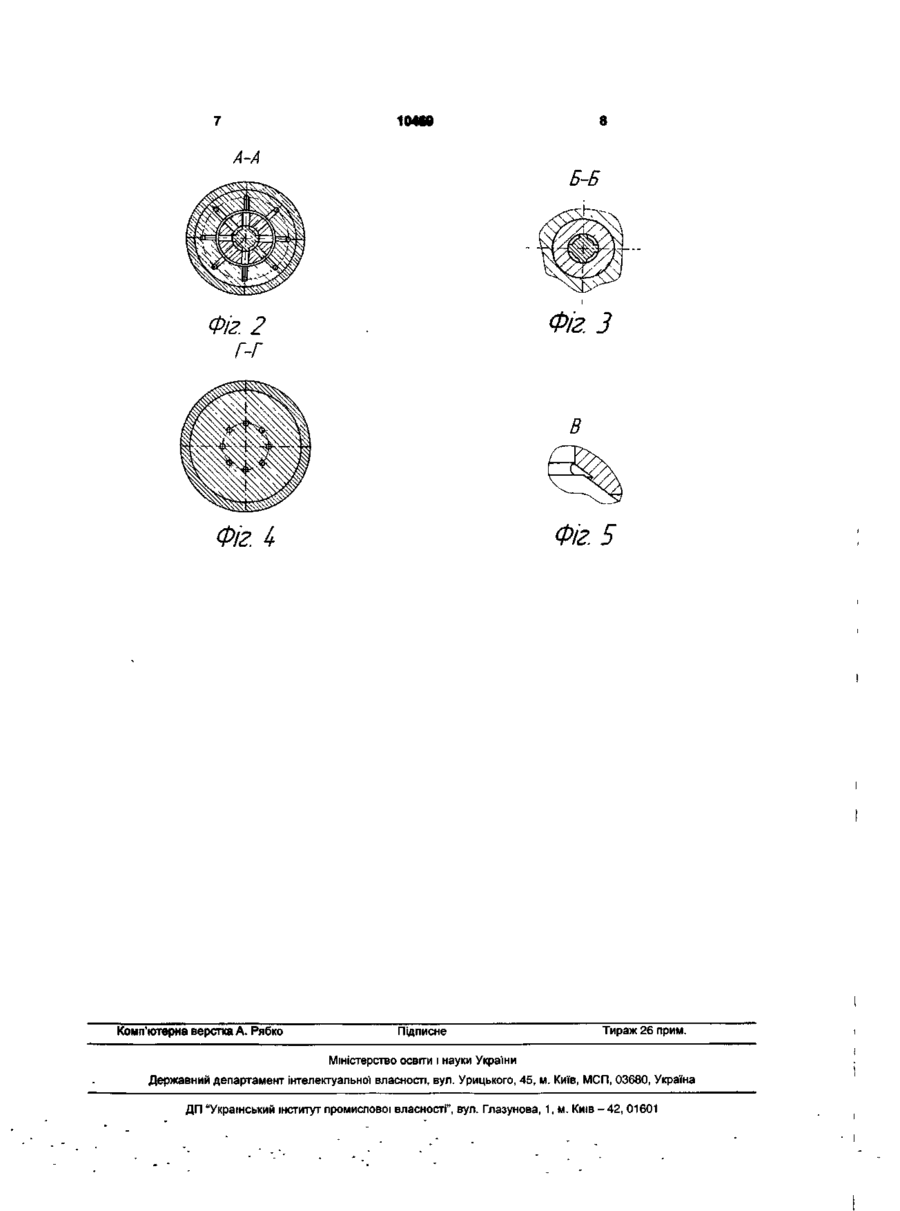

Гідроударник, що містить корпус з розміщеним у ньому гідроциліндром, в якому розміщені клапан і ударний бойок, який відрізняється тим, що клапан містить поршень-золотник та самоустановлюване сідло у вигляді грибка із сферичною поверхнею головки та напрямну ніжку, причому сферична головка грибка знаходиться в контакті з дном гідроциліндра, а на напрямній ніжці вифрезеровані повздовжні канавки, відокремлені від головки кільцевими проточкою і пояском, і з'єднані з порожни ною біля дна гідроциліндра з внутрішньою розточкою поршня-золотника, а самі канавки відокремлені від головки кільцевим пояском та проточкою, при цьому гідроциліндр виконаний з напірними та зливними гідролініями у стінках та наскрізною ступінчастою розточкою більшого та меншого діаметрів, які утворюють між собою ступінчастий виступ, причому в розточці більшого діаметра розташований ударний бойок, притиснутий до ступінчастого виступу силовою пружиною відносно самого гідроциліндра, а в розточці меншого - поршень-золотник клапана, що притиснутий до самоустановлюваного сідла за допомогою контактної пружини, яка розташована між ударним бойком і поршнем-золотником, а також розточка меншого діаметра гідроциліндра з'єднана зі зливом осьовими зливними гідролініями, на виході з яких встановлені змінні форсунки-дроселі. Корисна модель відноситься до області буріння скважин, а саме до пристроїв для гідроударного буріння. Відомий гідроударник який складається із перехідника, корпуса, клапана, пружини клапана, плаваючої втулки, поршня-бойка із кільцевою проточкою в центральному каналі, пружини бойка і на ковальні [див. авт. свідоцтво СРСР №641057 Кл. Е21В5/00. Бюл.№1, 1979]. Недоліками такого гідроударника являється відсутність настроювання гідроударника на тиск спрацювання, відсутність регулювання енергії удару поршня-бойка і на ковальні, а також неможливість регулювання в широкому діапазоні частот пульсуючого тиску. Відомий гідроударник, що складається із корпуса, поршня-бойка, циліндра з ущільнюючою манжетою, клапана, пружини клапана, пружинибойка шліцьового, роз'єму-наковальні [див. авт. свідоцтво СРСР №374434 Кл. Е21В1/06. Бюл.№15, 1973]. Недоліками такого гідроударника являється відсутність настроювання гідроударника на тиск спрацювання, відсутність регулювання енергії удару поршня-бойка і на ковальні, а також неможливість регулювання в широкому діапазоні частот пульсуючого тиску. Також недоліком являється наявність ущільнюючих елементів, що знижує стійкість і надійність машини. Відомий гідроударник в корпусі якого розміщені шпиндель з долотом, на ковальня, бойок, шток і поршні. Надпоршневі порожнини зв'язуються із затрубним простором, за допомогою вікон в корпусі або каналу в штоці. Надпоршневі порожнини ізольовані при допомозі ущільнень [див. авт. свідоцтво СРСР №308180 Кл. Е21В1/06. Бюл.№22, 1971]. Недоліками такого гідро ударника являється складність конструкції, відсутність регулювання енергії удару поршня-бойка і на ковальні та частот пульсуючого тиску. Відомий гідроударник, який складається із корпуса з розміщеними у верхній його частині клапаном із можливістю взаємодії із зовнішнім порожнистим поршнем-бойком, що має кільцевий виступ на внутрішній поверхні, в порожнині якого розміщений внутрішній бойок з кільцевим виступом, із внутрішньою порожниною корпуса [див. авт. свідо
