Пристрій для фальцювання розгорток картонного паковання

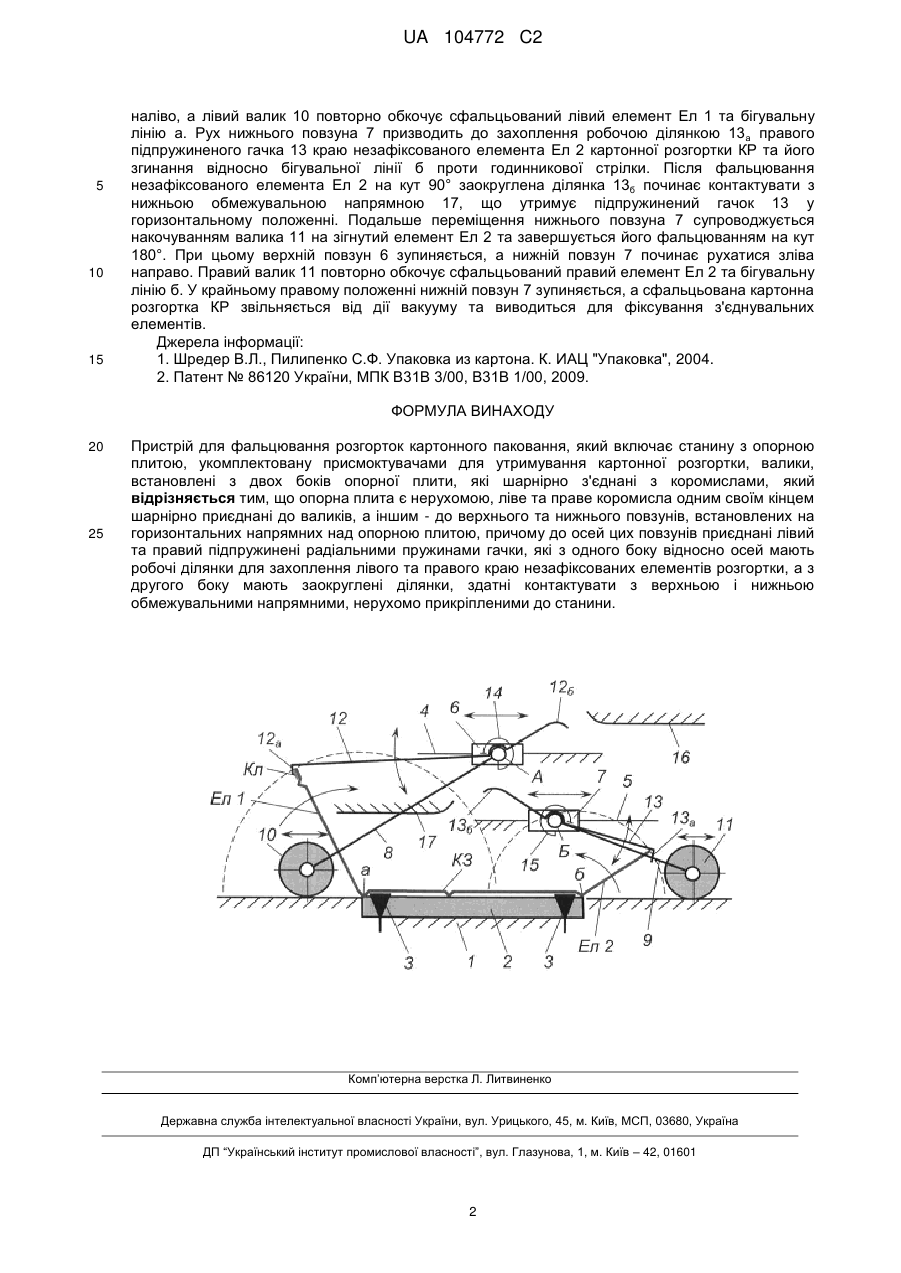

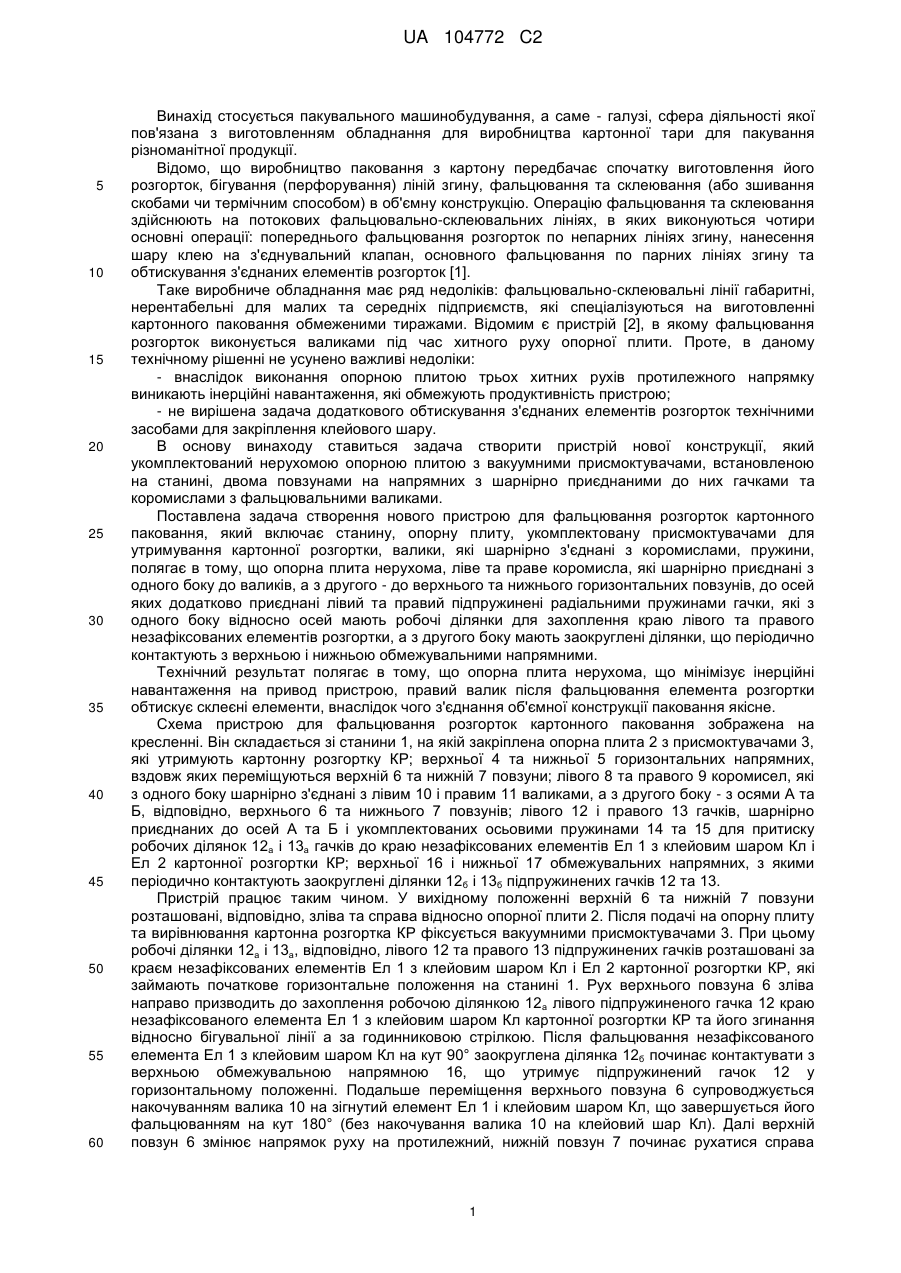

Реферат: Пристрій для фальцювання розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити з вакуумними присмоктувачами для закріплення картонної розгортки, двох повзунів на горизонтальних напрямних, до яких шарнірно приєднані гачки для фальцювання незафіксованих ділянок картонної розгортки та коромисла із валиками для обтискування фальців. UA 104772 C2 (12) UA 104772 C2 UA 104772 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво паковання з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиками під час хитного руху опорної плити. Проте, в даному технічному рішенні не усунено важливі недоліки: - внаслідок виконання опорною плитою трьох хитних рухів протилежного напрямку виникають інерційні навантаження, які обмежують продуктивність пристрою; - не вирішена задача додаткового обтискування з'єднаних елементів розгорток технічними засобами для закріплення клейового шару. В основу винаходу ставиться задача створити пристрій нової конструкції, який укомплектований нерухомою опорною плитою з вакуумними присмоктувачами, встановленою на станині, двома повзунами на напрямних з шарнірно приєднаними до них гачками та коромислами з фальцювальними валиками. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, валики, які шарнірно з'єднані з коромислами, пружини, полягає в тому, що опорна плита нерухома, ліве та праве коромисла, які шарнірно приєднані з одного боку до валиків, а з другого - до верхнього та нижнього горизонтальних повзунів, до осей яких додатково приєднані лівий та правий підпружинені радіальними пружинами гачки, які з одного боку відносно осей мають робочі ділянки для захоплення краю лівого та правого незафіксованих елементів розгортки, а з другого боку мають заокруглені ділянки, що періодично контактують з верхньою і нижньою обмежувальними напрямними. Технічний результат полягає в тому, що опорна плита нерухома, що мінімізує інерційні навантаження на привод пристрою, правий валик після фальцювання елемента розгортки обтискує склеєні елементи, внаслідок чого з'єднання об'ємної конструкції паковання якісне. Схема пристрою для фальцювання розгорток картонного паковання зображена на кресленні. Він складається зі станини 1, на якій закріплена опорна плита 2 з присмоктувачами 3, які утримують картонну розгортку КР; верхньої 4 та нижньої 5 горизонтальних напрямних, вздовж яких переміщуються верхній 6 та нижній 7 повзуни; лівого 8 та правого 9 коромисел, які з одного боку шарнірно з'єднані з лівим 10 і правим 11 валиками, а з другого боку - з осями А та Б, відповідно, верхнього 6 та нижнього 7 повзунів; лівого 12 і правого 13 гачків, шарнірно приєднаних до осей А та Б і укомплектованих осьовими пружинами 14 та 15 для притиску робочих ділянок 12а і 13а гачків до краю незафіксованих елементів Ел 1 з клейовим шаром Кл і Ел 2 картонної розгортки КР; верхньої 16 і нижньої 17 обмежувальних напрямних, з якими періодично контактують заокруглені ділянки 12б і 13б підпружинених гачків 12 та 13. Пристрій працює таким чином. У вихідному положенні верхній 6 та нижній 7 повзуни розташовані, відповідно, зліва та справа відносно опорної плити 2. Після подачі на опорну плиту та вирівнювання картонна розгортка КР фіксується вакуумними присмоктувачами 3. При цьому робочі ділянки 12а і 13а, відповідно, лівого 12 та правого 13 підпружинених гачків розташовані за краєм незафіксованих елементів Ел 1 з клейовим шаром Кл і Ел 2 картонної розгортки КР, які займають початкове горизонтальне положення на станині 1. Рух верхнього повзуна 6 зліва направо призводить до захоплення робочою ділянкою 12а лівого підпружиненого гачка 12 краю незафіксованого елемента Ел 1 з клейовим шаром Кл картонної розгортки КР та його згинання відносно бігувальної лінії а за годинниковою стрілкою. Після фальцювання незафіксованого елемента Ел 1 з клейовим шаром Кл на кут 90° заокруглена ділянка 12б починає контактувати з верхньою обмежувальною напрямною 16, що утримує підпружинений гачок 12 у горизонтальному положенні. Подальше переміщення верхнього повзуна 6 супроводжується накочуванням валика 10 на зігнутий елемент Ел 1 і клейовим шаром Кл, що завершується його фальцюванням на кут 180° (без накочування валика 10 на клейовий шар Кл). Далі верхній повзун 6 змінює напрямок руху на протилежний, нижній повзун 7 починає рухатися справа 1 UA 104772 C2 5 10 15 наліво, а лівий валик 10 повторно обкочує сфальцьований лівий елемент Ел 1 та бігувальну лінію а. Рух нижнього повзуна 7 призводить до захоплення робочою ділянкою 13 а правого підпружиненого гачка 13 краю незафіксованого елемента Ел 2 картонної розгортки КР та його згинання відносно бігувальної лінії б проти годинникової стрілки. Після фальцювання незафіксованого елемента Ел 2 на кут 90° заокруглена ділянка 13б починає контактувати з нижньою обмежувальною напрямною 17, що утримує підпружинений гачок 13 у горизонтальному положенні. Подальше переміщення нижнього повзуна 7 супроводжується накочуванням валика 11 на зігнутий елемент Ел 2 та завершується його фальцюванням на кут 180°. При цьому верхній повзун 6 зупиняється, а нижній повзун 7 починає рухатися зліва направо. Правий валик 11 повторно обкочує сфальцьований правий елемент Ел 2 та бігувальну лінію б. У крайньому правому положенні нижній повзун 7 зупиняється, а сфальцьована картонна розгортка КР звільняється від дії вакууму та виводиться для фіксування з'єднувальних елементів. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. К. ИАЦ "Упаковка", 2004. 2. Патент № 86120 України, МПК В31В 3/00, В31В 1/00, 2009. ФОРМУЛА ВИНАХОДУ 20 25 Пристрій для фальцювання розгорток картонного паковання, який включає станину з опорною плитою, укомплектовану присмоктувачами для утримування картонної розгортки, валики, встановлені з двох боків опорної плити, які шарнірно з'єднані з коромислами, який відрізняється тим, що опорна плита є нерухомою, ліве та праве коромисла одним своїм кінцем шарнірно приєднані до валиків, а іншим - до верхнього та нижнього повзунів, встановлених на горизонтальних напрямних над опорною плитою, причому до осей цих повзунів приєднані лівий та правий підпружинені радіальними пружинами гачки, які з одного боку відносно осей мають робочі ділянки для захоплення лівого та правого краю незафіксованих елементів розгортки, а з другого боку мають заокруглені ділянки, здатні контактувати з верхньою і нижньою обмежувальними напрямними, нерухомо прикріпленими до станини. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
