Пристрій фіксації шнурків на взутті

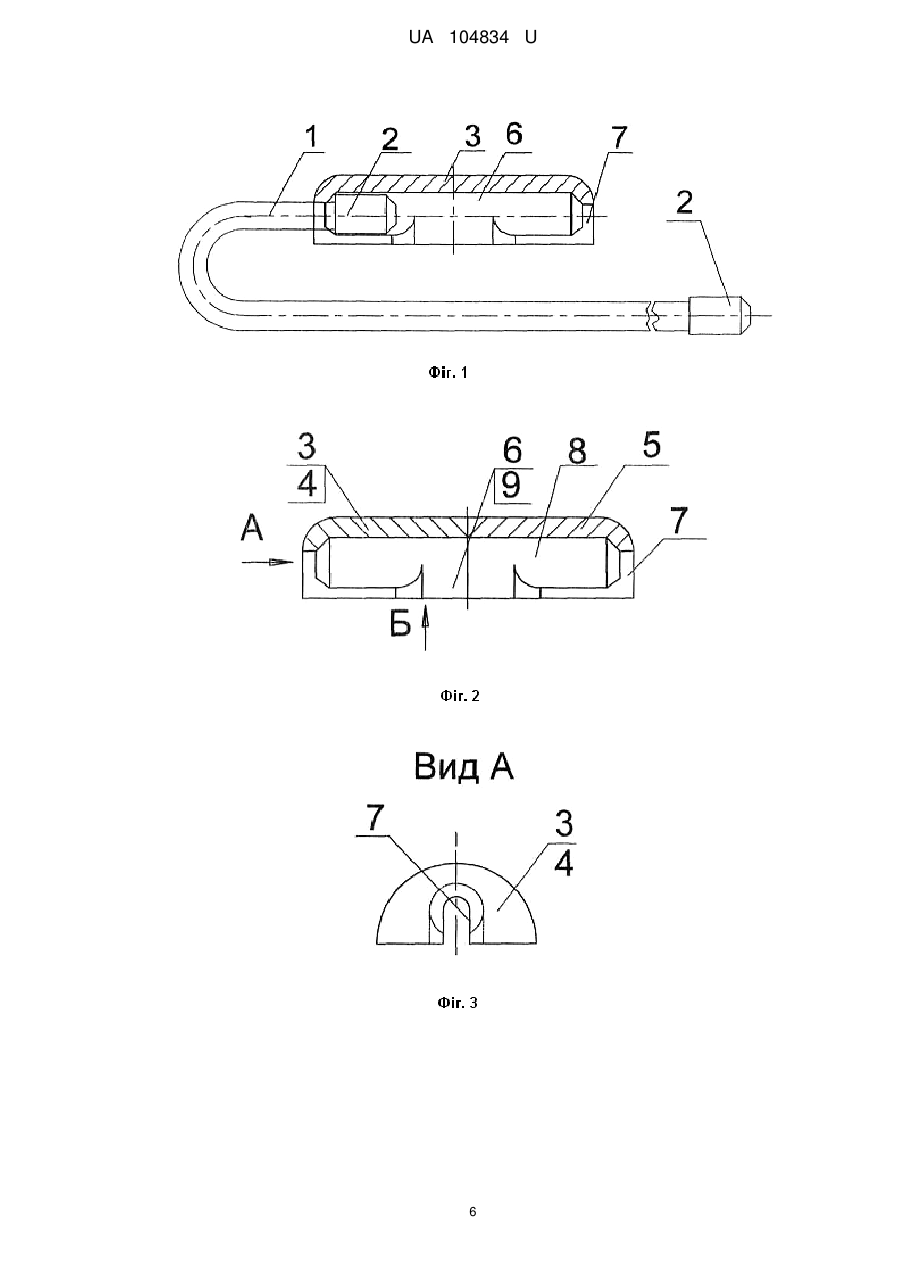

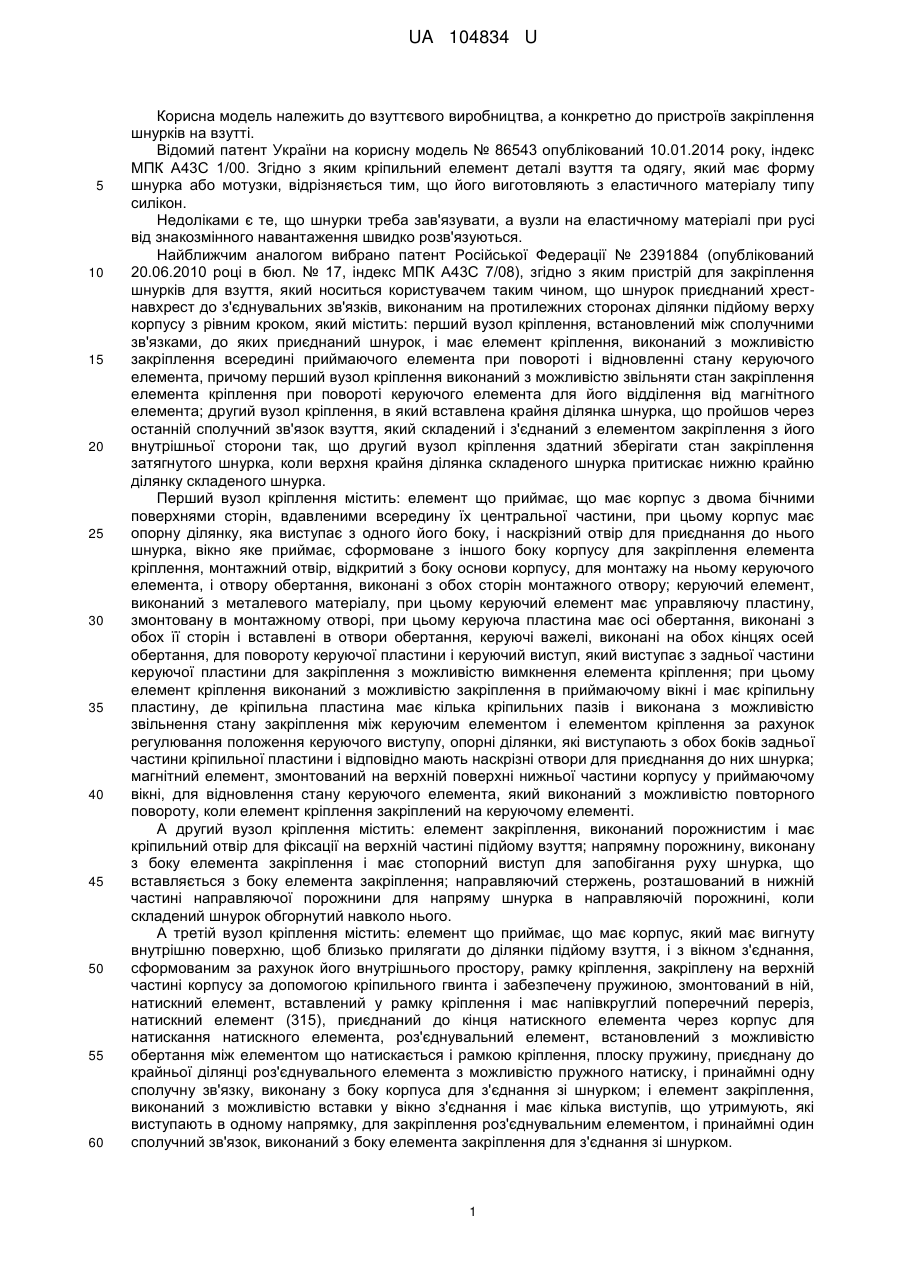

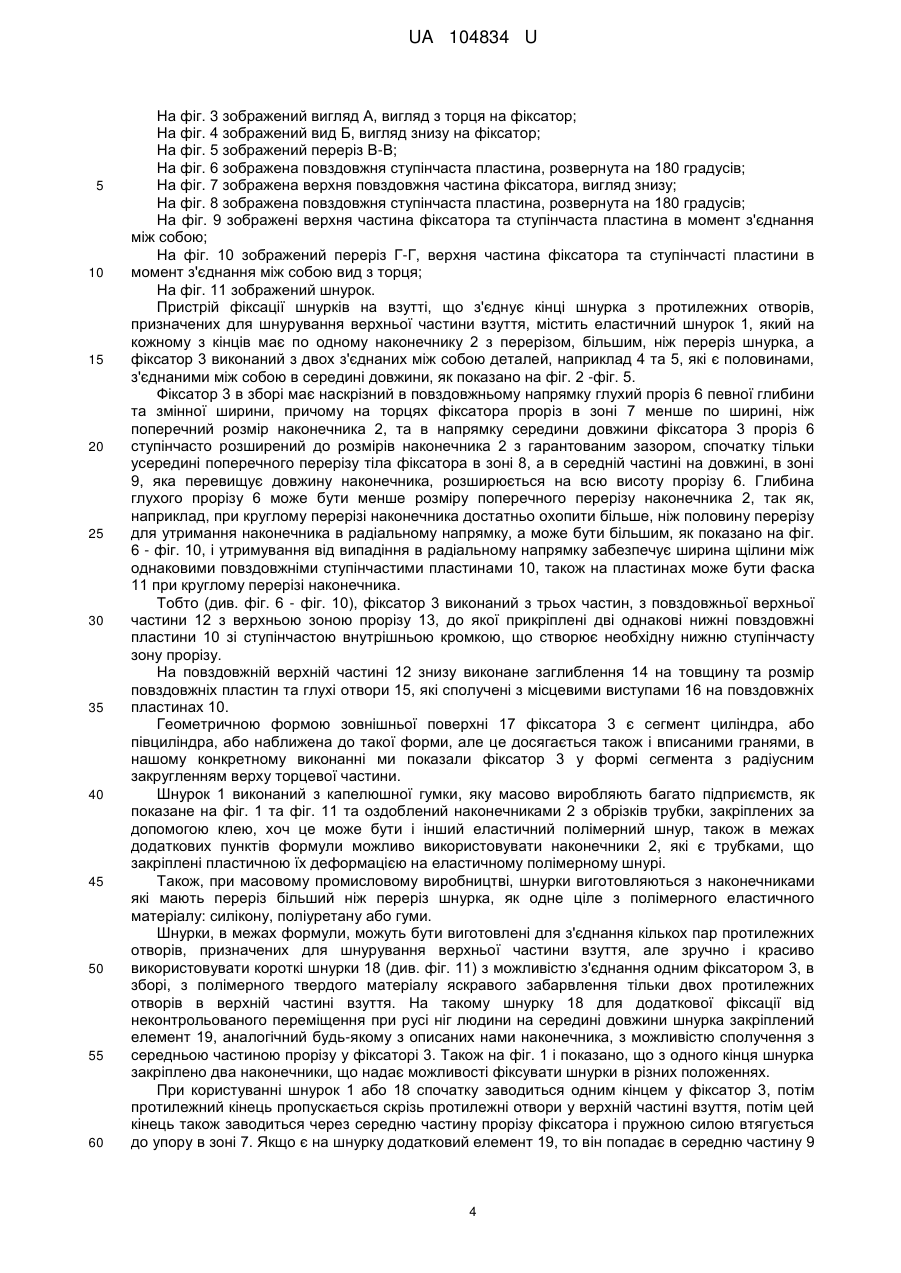

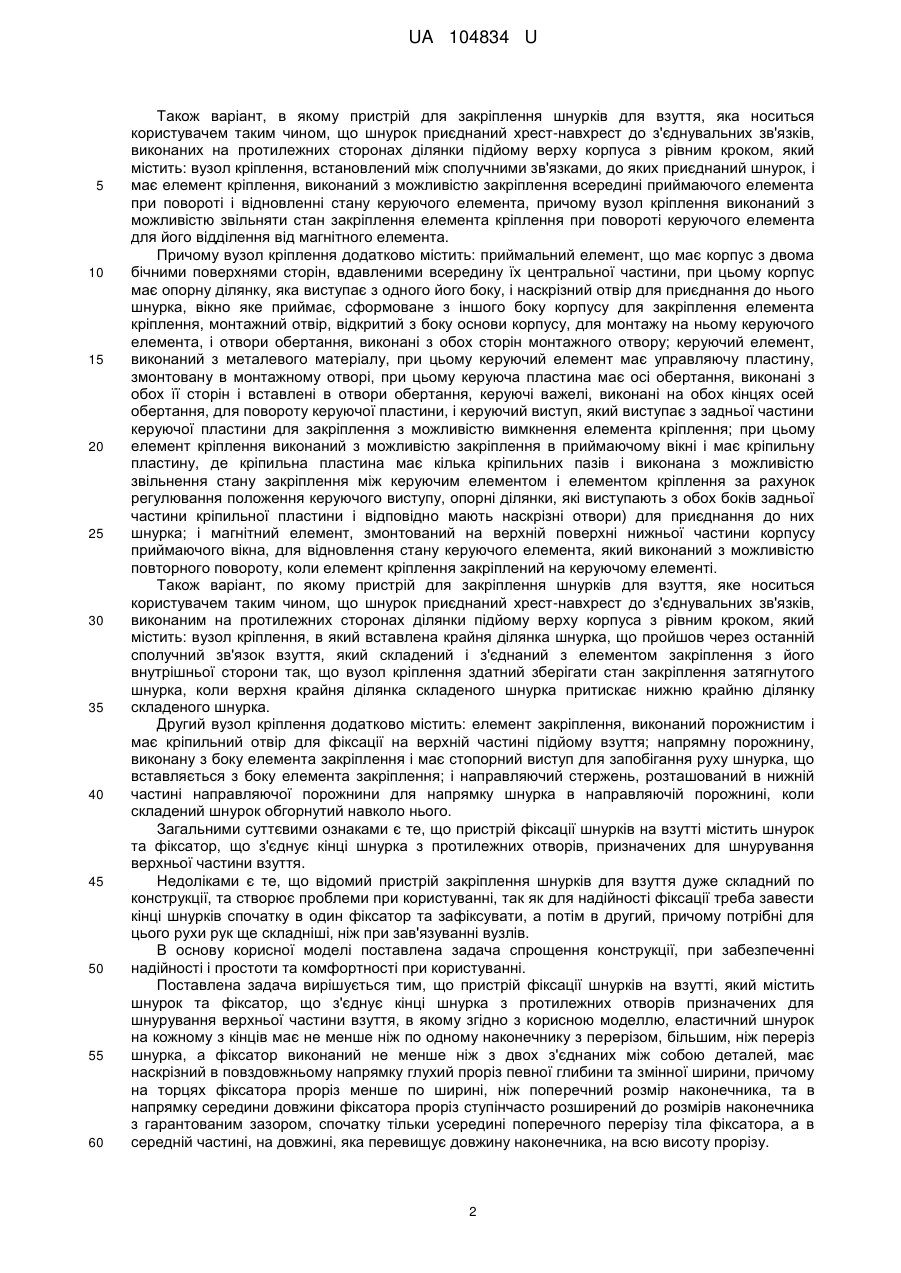

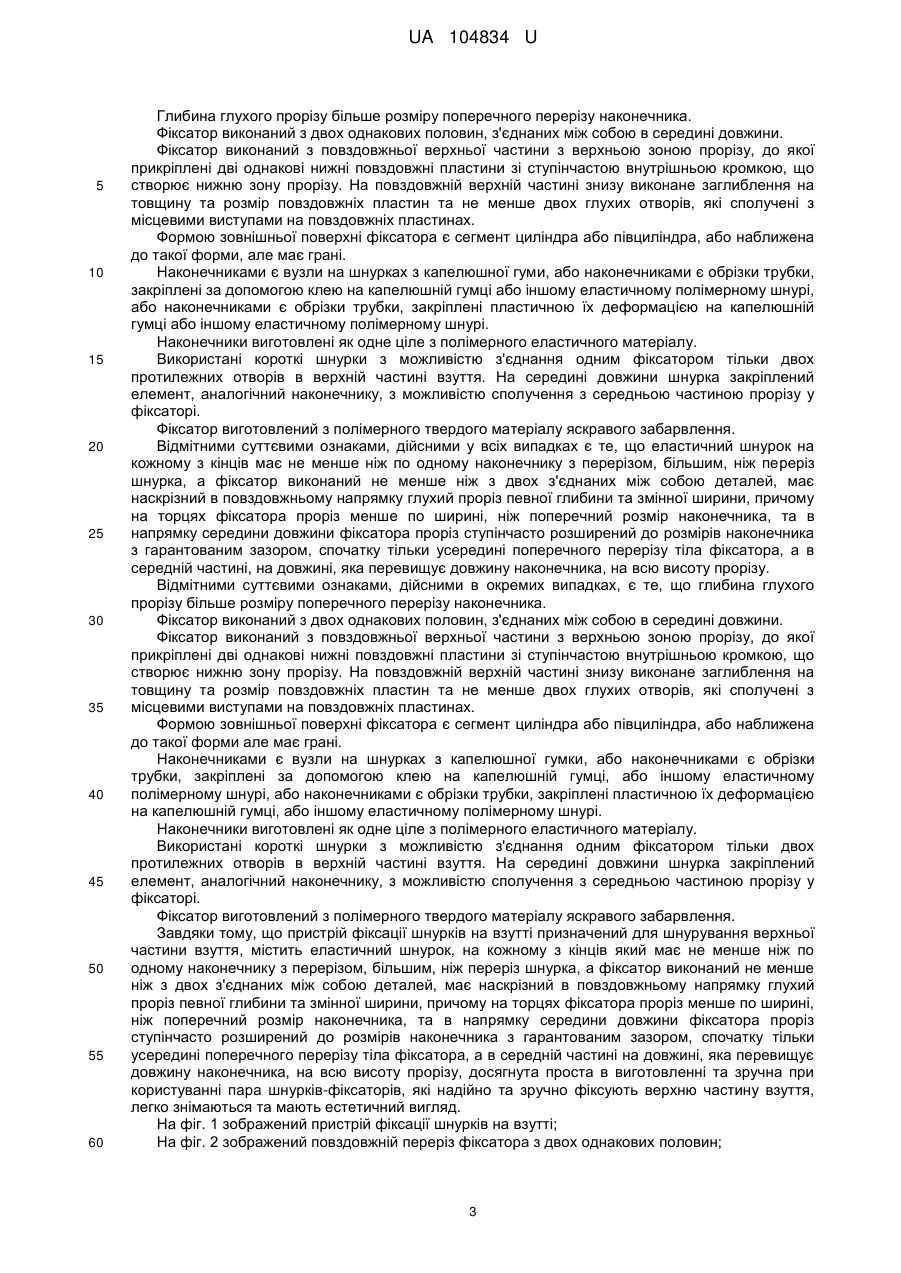

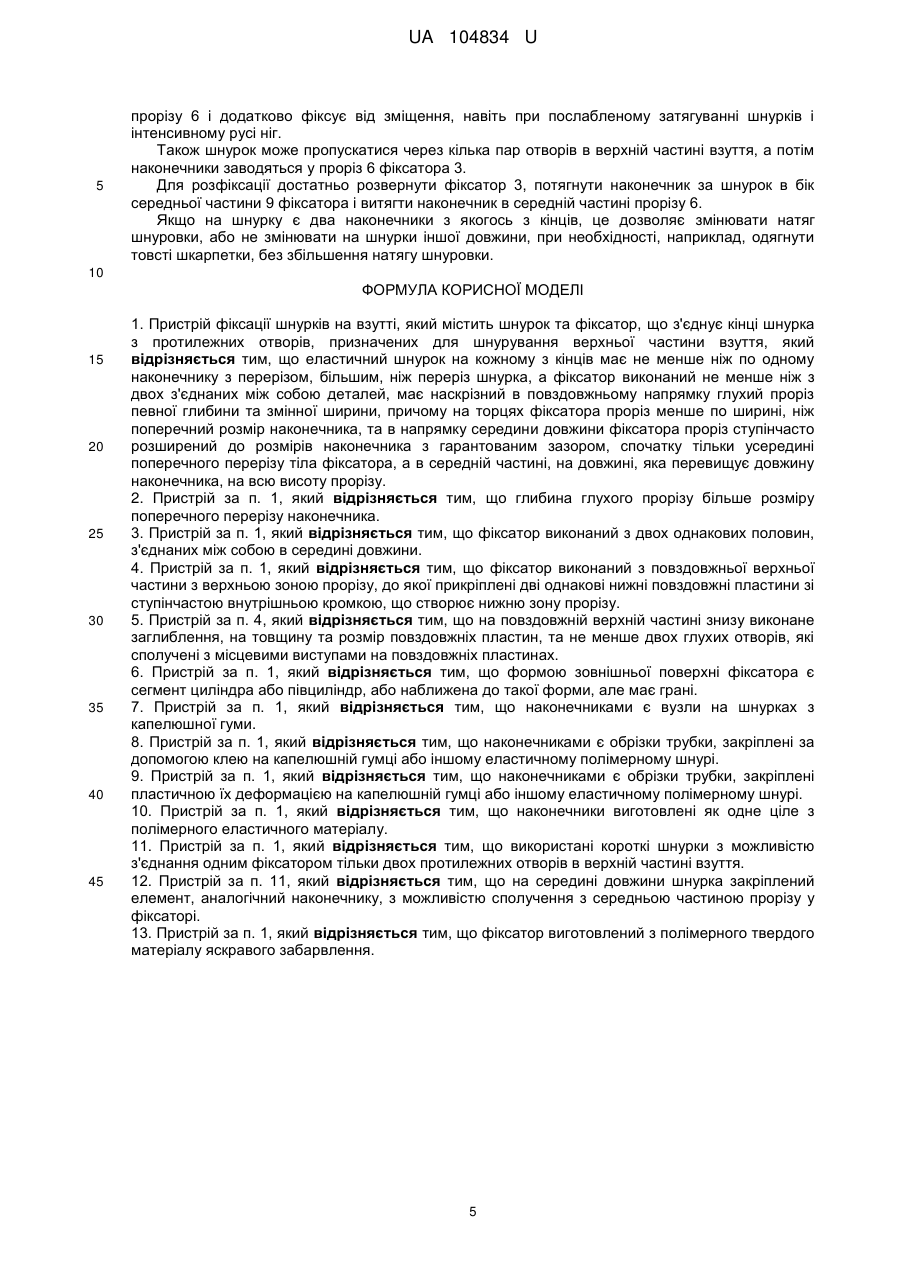

Реферат: UA 104834 U UA 104834 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до взуттєвого виробництва, а конкретно до пристроїв закріплення шнурків на взутті. Відомий патент України на корисну модель № 86543 опублікований 10.01.2014 року, індекс МПК А43С 1/00. Згідно з яким кріпильний елемент деталі взуття та одягу, який має форму шнурка або мотузки, відрізняється тим, що його виготовляють з еластичного матеріалу типу силікон. Недоліками є те, що шнурки треба зав'язувати, а вузли на еластичному матеріалі при русі від знакозмінного навантаження швидко розв'язуються. Найближчим аналогом вибрано патент Російської Федерації № 2391884 (опублікований 20.06.2010 році в бюл. № 17, індекс МПК А43С 7/08), згідно з яким пристрій для закріплення шнурків для взуття, який носиться користувачем таким чином, що шнурок приєднаний хрестнавхрест до з'єднувальних зв'язків, виконаним на протилежних сторонах ділянки підйому верху корпусу з рівним кроком, який містить: перший вузол кріплення, встановлений між сполучними зв'язками, до яких приєднаний шнурок, і має елемент кріплення, виконаний з можливістю закріплення всередині приймаючого елемента при повороті і відновленні стану керуючого елемента, причому перший вузол кріплення виконаний з можливістю звільняти стан закріплення елемента кріплення при повороті керуючого елемента для його відділення від магнітного елемента; другий вузол кріплення, в який вставлена крайня ділянка шнурка, що пройшов через останній сполучний зв'язок взуття, який складений і з'єднаний з елементом закріплення з його внутрішньої сторони так, що другий вузол кріплення здатний зберігати стан закріплення затягнутого шнурка, коли верхня крайня ділянка складеного шнурка притискає нижню крайню ділянку складеного шнурка. Перший вузол кріплення містить: елемент що приймає, що має корпус з двома бічними поверхнями сторін, вдавленими всередину їх центральної частини, при цьому корпус має опорну ділянку, яка виступає з одного його боку, і наскрізний отвір для приєднання до нього шнурка, вікно яке приймає, сформоване з іншого боку корпусу для закріплення елемента кріплення, монтажний отвір, відкритий з боку основи корпусу, для монтажу на ньому керуючого елемента, і отвору обертання, виконані з обох сторін монтажного отвору; керуючий елемент, виконаний з металевого матеріалу, при цьому керуючий елемент має управляючу пластину, змонтовану в монтажному отворі, при цьому керуюча пластина має осі обертання, виконані з обох її сторін і вставлені в отвори обертання, керуючі важелі, виконані на обох кінцях осей обертання, для повороту керуючої пластини і керуючий виступ, який виступає з задньої частини керуючої пластини для закріплення з можливістю вимкнення елемента кріплення; при цьому елемент кріплення виконаний з можливістю закріплення в приймаючому вікні і має кріпильну пластину, де кріпильна пластина має кілька кріпильних пазів і виконана з можливістю звільнення стану закріплення між керуючим елементом і елементом кріплення за рахунок регулювання положення керуючого виступу, опорні ділянки, які виступають з обох боків задньої частини кріпильної пластини і відповідно мають наскрізні отвори для приєднання до них шнурка; магнітний елемент, змонтований на верхній поверхні нижньої частини корпусу у приймаючому вікні, для відновлення стану керуючого елемента, який виконаний з можливістю повторного повороту, коли елемент кріплення закріплений на керуючому елементі. А другий вузол кріплення містить: елемент закріплення, виконаний порожнистим і має кріпильний отвір для фіксації на верхній частині підйому взуття; напрямну порожнину, виконану з боку елемента закріплення і має стопорний виступ для запобігання руху шнурка, що вставляється з боку елемента закріплення; направляючий стержень, розташований в нижній частині направляючої порожнини для напряму шнурка в направляючій порожнині, коли складений шнурок обгорнутий навколо нього. А третій вузол кріплення містить: елемент що приймає, що має корпус, який має вигнуту внутрішню поверхню, щоб близько прилягати до ділянки підйому взуття, і з вікном з'єднання, сформованим за рахунок його внутрішнього простору, рамку кріплення, закріплену на верхній частині корпусу за допомогою кріпильного гвинта і забезпечену пружиною, змонтований в ній, натискний елемент, вставлений у рамку кріплення і має напівкруглий поперечний переріз, натискний елемент (315), приєднаний до кінця натискного елемента через корпус для натискання натискного елемента, роз'єднувальний елемент, встановлений з можливістю обертання між елементом що натискається і рамкою кріплення, плоску пружину, приєднану до крайньої ділянці роз'єднувального елемента з можливістю пружного натиску, і принаймні одну сполучну зв'язку, виконану з боку корпуса для з'єднання зі шнурком; і елемент закріплення, виконаний з можливістю вставки у вікно з'єднання і має кілька виступів, що утримують, які виступають в одному напрямку, для закріплення роз'єднувальним елементом, і принаймні один сполучний зв'язок, виконаний з боку елемента закріплення для з'єднання зі шнурком. 1 UA 104834 U 5 10 15 20 25 30 35 40 45 50 55 60 Також варіант, в якому пристрій для закріплення шнурків для взуття, яка носиться користувачем таким чином, що шнурок приєднаний хрест-навхрест до з'єднувальних зв'язків, виконаних на протилежних сторонах ділянки підйому верху корпуса з рівним кроком, який містить: вузол кріплення, встановлений між сполучними зв'язками, до яких приєднаний шнурок, і має елемент кріплення, виконаний з можливістю закріплення всередині приймаючого елемента при повороті і відновленні стану керуючого елемента, причому вузол кріплення виконаний з можливістю звільняти стан закріплення елемента кріплення при повороті керуючого елемента для його відділення від магнітного елемента. Причому вузол кріплення додатково містить: приймальний елемент, що має корпус з двома бічними поверхнями сторін, вдавленими всередину їх центральної частини, при цьому корпус має опорну ділянку, яка виступає з одного його боку, і наскрізний отвір для приєднання до нього шнурка, вікно яке приймає, сформоване з іншого боку корпусу для закріплення елемента кріплення, монтажний отвір, відкритий з боку основи корпусу, для монтажу на ньому керуючого елемента, і отвори обертання, виконані з обох сторін монтажного отвору; керуючий елемент, виконаний з металевого матеріалу, при цьому керуючий елемент має управляючу пластину, змонтовану в монтажному отворі, при цьому керуюча пластина має осі обертання, виконані з обох її сторін і вставлені в отвори обертання, керуючі важелі, виконані на обох кінцях осей обертання, для повороту керуючої пластини, і керуючий виступ, який виступає з задньої частини керуючої пластини для закріплення з можливістю вимкнення елемента кріплення; при цьому елемент кріплення виконаний з можливістю закріплення в приймаючому вікні і має кріпильну пластину, де кріпильна пластина має кілька кріпильних пазів і виконана з можливістю звільнення стану закріплення між керуючим елементом і елементом кріплення за рахунок регулювання положення керуючого виступу, опорні ділянки, які виступають з обох боків задньої частини кріпильної пластини і відповідно мають наскрізні отвори) для приєднання до них шнурка; і магнітний елемент, змонтований на верхній поверхні нижньої частини корпусу приймаючого вікна, для відновлення стану керуючого елемента, який виконаний з можливістю повторного повороту, коли елемент кріплення закріплений на керуючому елементі. Також варіант, по якому пристрій для закріплення шнурків для взуття, яке носиться користувачем таким чином, що шнурок приєднаний хрест-навхрест до з'єднувальних зв'язків, виконаним на протилежних сторонах ділянки підйому верху корпуса з рівним кроком, який містить: вузол кріплення, в який вставлена крайня ділянка шнурка, що пройшов через останній сполучний зв'язок взуття, який складений і з'єднаний з елементом закріплення з його внутрішньої сторони так, що вузол кріплення здатний зберігати стан закріплення затягнутого шнурка, коли верхня крайня ділянка складеного шнурка притискає нижню крайню ділянку складеного шнурка. Другий вузол кріплення додатково містить: елемент закріплення, виконаний порожнистим і має кріпильний отвір для фіксації на верхній частині підйому взуття; напрямну порожнину, виконану з боку елемента закріплення і має стопорний виступ для запобігання руху шнурка, що вставляється з боку елемента закріплення; і направляючий стержень, розташований в нижній частині направляючої порожнини для напрямку шнурка в направляючій порожнині, коли складений шнурок обгорнутий навколо нього. Загальними суттєвими ознаками є те, що пристрій фіксації шнурків на взутті містить шнурок та фіксатор, що з'єднує кінці шнурка з протилежних отворів, призначених для шнурування верхньої частини взуття. Недоліками є те, що відомий пристрій закріплення шнурків для взуття дуже складний по конструкції, та створює проблеми при користуванні, так як для надійності фіксації треба завести кінці шнурків спочатку в один фіксатор та зафіксувати, а потім в другий, причому потрібні для цього рухи рук ще складніші, ніж при зав'язуванні вузлів. В основу корисної моделі поставлена задача спрощення конструкції, при забезпеченні надійності і простоти та комфортності при користуванні. Поставлена задача вирішується тим, що пристрій фіксації шнурків на взутті, який містить шнурок та фіксатор, що з'єднує кінці шнурка з протилежних отворів призначених для шнурування верхньої частини взуття, в якому згідно з корисною моделлю, еластичний шнурок на кожному з кінців має не менше ніж по одному наконечнику з перерізом, більшим, ніж переріз шнурка, а фіксатор виконаний не менше ніж з двох з'єднаних між собою деталей, має наскрізний в повздовжньому напрямку глухий проріз певної глибини та змінної ширини, причому на торцях фіксатора проріз менше по ширині, ніж поперечний розмір наконечника, та в напрямку середини довжини фіксатора проріз ступінчасто розширений до розмірів наконечника з гарантованим зазором, спочатку тільки усередині поперечного перерізу тіла фіксатора, а в середній частині, на довжині, яка перевищує довжину наконечника, на всю висоту прорізу. 2 UA 104834 U 5 10 15 20 25 30 35 40 45 50 55 60 Глибина глухого прорізу більше розміру поперечного перерізу наконечника. Фіксатор виконаний з двох однакових половин, з'єднаних між собою в середині довжини. Фіксатор виконаний з повздовжньої верхньої частини з верхньою зоною прорізу, до якої прикріплені дві однакові нижні повздовжні пластини зі ступінчастою внутрішньою кромкою, що створює нижню зону прорізу. На повздовжній верхній частині знизу виконане заглиблення на товщину та розмір повздовжніх пластин та не менше двох глухих отворів, які сполучені з місцевими виступами на повздовжніх пластинах. Формою зовнішньої поверхні фіксатора є сегмент циліндра або півциліндра, або наближена до такої форми, але має грані. Наконечниками є вузли на шнурках з капелюшної гуми, або наконечниками є обрізки трубки, закріплені за допомогою клею на капелюшній гумці або іншому еластичному полімерному шнурі, або наконечниками є обрізки трубки, закріплені пластичною їх деформацією на капелюшній гумці або іншому еластичному полімерному шнурі. Наконечники виготовлені як одне ціле з полімерного еластичного матеріалу. Використані короткі шнурки з можливістю з'єднання одним фіксатором тільки двох протилежних отворів в верхній частині взуття. На середині довжини шнурка закріплений елемент, аналогічний наконечнику, з можливістю сполучення з середньою частиною прорізу у фіксаторі. Фіксатор виготовлений з полімерного твердого матеріалу яскравого забарвлення. Відмітними суттєвими ознаками, дійсними у всіх випадках є те, що еластичний шнурок на кожному з кінців має не менше ніж по одному наконечнику з перерізом, більшим, ніж переріз шнурка, а фіксатор виконаний не менше ніж з двох з'єднаних між собою деталей, має наскрізний в повздовжньому напрямку глухий проріз певної глибини та змінної ширини, причому на торцях фіксатора проріз менше по ширині, ніж поперечний розмір наконечника, та в напрямку середини довжини фіксатора проріз ступінчасто розширений до розмірів наконечника з гарантованим зазором, спочатку тільки усередині поперечного перерізу тіла фіксатора, а в середній частині, на довжині, яка перевищує довжину наконечника, на всю висоту прорізу. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що глибина глухого прорізу більше розміру поперечного перерізу наконечника. Фіксатор виконаний з двох однакових половин, з'єднаних між собою в середині довжини. Фіксатор виконаний з повздовжньої верхньої частини з верхньою зоною прорізу, до якої прикріплені дві однакові нижні повздовжні пластини зі ступінчастою внутрішньою кромкою, що створює нижню зону прорізу. На повздовжній верхній частині знизу виконане заглиблення на товщину та розмір повздовжніх пластин та не менше двох глухих отворів, які сполучені з місцевими виступами на повздовжніх пластинах. Формою зовнішньої поверхні фіксатора є сегмент циліндра або півциліндра, або наближена до такої форми але має грані. Наконечниками є вузли на шнурках з капелюшної гумки, або наконечниками є обрізки трубки, закріплені за допомогою клею на капелюшній гумці, або іншому еластичному полімерному шнурі, або наконечниками є обрізки трубки, закріплені пластичною їх деформацією на капелюшній гумці, або іншому еластичному полімерному шнурі. Наконечники виготовлені як одне ціле з полімерного еластичного матеріалу. Використані короткі шнурки з можливістю з'єднання одним фіксатором тільки двох протилежних отворів в верхній частині взуття. На середині довжини шнурка закріплений елемент, аналогічний наконечнику, з можливістю сполучення з середньою частиною прорізу у фіксаторі. Фіксатор виготовлений з полімерного твердого матеріалу яскравого забарвлення. Завдяки тому, що пристрій фіксації шнурків на взутті призначений для шнурування верхньої частини взуття, містить еластичний шнурок, на кожному з кінців який має не менше ніж по одному наконечнику з перерізом, більшим, ніж переріз шнурка, а фіксатор виконаний не менше ніж з двох з'єднаних між собою деталей, має наскрізний в повздовжньому напрямку глухий проріз певної глибини та змінної ширини, причому на торцях фіксатора проріз менше по ширині, ніж поперечний розмір наконечника, та в напрямку середини довжини фіксатора проріз ступінчасто розширений до розмірів наконечника з гарантованим зазором, спочатку тільки усередині поперечного перерізу тіла фіксатора, а в середній частині на довжині, яка перевищує довжину наконечника, на всю висоту прорізу, досягнута проста в виготовленні та зручна при користуванні пара шнурків-фіксаторів, які надійно та зручно фіксують верхню частину взуття, легко знімаються та мають естетичний вигляд. На фіг. 1 зображений пристрій фіксації шнурків на взутті; На фіг. 2 зображений повздовжній переріз фіксатора з двох однакових половин; 3 UA 104834 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 3 зображений вигляд А, вигляд з торця на фіксатор; На фіг. 4 зображений вид Б, вигляд знизу на фіксатор; На фіг. 5 зображений переріз В-В; На фіг. 6 зображена повздовжня ступінчаста пластина, розвернута на 180 градусів; На фіг. 7 зображена верхня повздовжня частина фіксатора, вигляд знизу; На фіг. 8 зображена повздовжня ступінчаста пластина, розвернута на 180 градусів; На фіг. 9 зображені верхня частина фіксатора та ступінчаста пластина в момент з'єднання між собою; На фіг. 10 зображений переріз Г-Г, верхня частина фіксатора та ступінчасті пластини в момент з'єднання між собою вид з торця; На фіг. 11 зображений шнурок. Пристрій фіксації шнурків на взутті, що з'єднує кінці шнурка з протилежних отворів, призначених для шнурування верхньої частини взуття, містить еластичний шнурок 1, який на кожному з кінців має по одному наконечнику 2 з перерізом, більшим, ніж переріз шнурка, а фіксатор 3 виконаний з двох з'єднаних між собою деталей, наприклад 4 та 5, які є половинами, з'єднаними між собою в середині довжини, як показано на фіг. 2 -фіг. 5. Фіксатор 3 в зборі має наскрізний в повздовжньому напрямку глухий проріз 6 певної глибини та змінної ширини, причому на торцях фіксатора проріз в зоні 7 менше по ширині, ніж поперечний розмір наконечника 2, та в напрямку середини довжини фіксатора 3 проріз 6 ступінчасто розширений до розмірів наконечника 2 з гарантованим зазором, спочатку тільки усередині поперечного перерізу тіла фіксатора в зоні 8, а в середній частині на довжині, в зоні 9, яка перевищує довжину наконечника, розширюється на всю висоту прорізу 6. Глибина глухого прорізу 6 може бути менше розміру поперечного перерізу наконечника 2, так як, наприклад, при круглому перерізі наконечника достатньо охопити більше, ніж половину перерізу для утримання наконечника в радіальному напрямку, а може бути більшим, як показано на фіг. 6 - фіг. 10, і утримування від випадіння в радіальному напрямку забезпечує ширина щілини між однаковими повздовжніми ступінчастими пластинами 10, також на пластинах може бути фаска 11 при круглому перерізі наконечника. Тобто (див. фіг. 6 - фіг. 10), фіксатор 3 виконаний з трьох частин, з повздовжньої верхньої частини 12 з верхньою зоною прорізу 13, до якої прикріплені дві однакові нижні повздовжні пластини 10 зі ступінчастою внутрішньою кромкою, що створює необхідну нижню ступінчасту зону прорізу. На повздовжній верхній частині 12 знизу виконане заглиблення 14 на товщину та розмір повздовжніх пластин та глухі отвори 15, які сполучені з місцевими виступами 16 на повздовжніх пластинах 10. Геометричною формою зовнішньої поверхні 17 фіксатора 3 є сегмент циліндра, або півциліндра, або наближена до такої форми, але це досягається також і вписаними гранями, в нашому конкретному виконанні ми показали фіксатор 3 у формі сегмента з радіусним закругленням верху торцевої частини. Шнурок 1 виконаний з капелюшної гумки, яку масово виробляють багато підприємств, як показане на фіг. 1 та фіг. 11 та оздоблений наконечниками 2 з обрізків трубки, закріплених за допомогою клею, хоч це може бути і інший еластичний полімерний шнур, також в межах додаткових пунктів формули можливо використовувати наконечники 2, які є трубками, що закріплені пластичною їх деформацією на еластичному полімерному шнурі. Також, при масовому промисловому виробництві, шнурки виготовляються з наконечниками які мають переріз більший ніж переріз шнурка, як одне ціле з полімерного еластичного матеріалу: силікону, поліуретану або гуми. Шнурки, в межах формули, можуть бути виготовлені для з'єднання кількох пар протилежних отворів, призначених для шнурування верхньої частини взуття, але зручно і красиво використовувати короткі шнурки 18 (див. фіг. 11) з можливістю з'єднання одним фіксатором 3, в зборі, з полімерного твердого матеріалу яскравого забарвлення тільки двох протилежних отворів в верхній частині взуття. На такому шнурку 18 для додаткової фіксації від неконтрольованого переміщення при русі ніг людини на середині довжини шнурка закріплений елемент 19, аналогічний будь-якому з описаних нами наконечника, з можливістю сполучення з середньою частиною прорізу у фіксаторі 3. Також на фіг. 1 і показано, що з одного кінця шнурка закріплено два наконечники, що надає можливості фіксувати шнурки в різних положеннях. При користуванні шнурок 1 або 18 спочатку заводиться одним кінцем у фіксатор 3, потім протилежний кінець пропускається скрізь протилежні отвори у верхній частині взуття, потім цей кінець також заводиться через середню частину прорізу фіксатора і пружною силою втягується до упору в зоні 7. Якщо є на шнурку додатковий елемент 19, то він попадає в середню частину 9 4 UA 104834 U 5 прорізу 6 і додатково фіксує від зміщення, навіть при послабленому затягуванні шнурків і інтенсивному русі ніг. Також шнурок може пропускатися через кілька пар отворів в верхній частині взуття, а потім наконечники заводяться у проріз 6 фіксатора 3. Для розфіксації достатньо розвернути фіксатор 3, потягнути наконечник за шнурок в бік середньої частини 9 фіксатора і витягти наконечник в середній частині прорізу 6. Якщо на шнурку є два наконечники з якогось з кінців, це дозволяє змінювати натяг шнуровки, або не змінювати на шнурки іншої довжини, при необхідності, наприклад, одягнути товсті шкарпетки, без збільшення натягу шнуровки. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 1. Пристрій фіксації шнурків на взутті, який містить шнурок та фіксатор, що з'єднує кінці шнурка з протилежних отворів, призначених для шнурування верхньої частини взуття, який відрізняється тим, що еластичний шнурок на кожному з кінців має не менше ніж по одному наконечнику з перерізом, більшим, ніж переріз шнурка, а фіксатор виконаний не менше ніж з двох з'єднаних між собою деталей, має наскрізний в повздовжньому напрямку глухий проріз певної глибини та змінної ширини, причому на торцях фіксатора проріз менше по ширині, ніж поперечний розмір наконечника, та в напрямку середини довжини фіксатора проріз ступінчасто розширений до розмірів наконечника з гарантованим зазором, спочатку тільки усередині поперечного перерізу тіла фіксатора, а в середній частині, на довжині, яка перевищує довжину наконечника, на всю висоту прорізу. 2. Пристрій за п. 1, який відрізняється тим, що глибина глухого прорізу більше розміру поперечного перерізу наконечника. 3. Пристрій за п. 1, який відрізняється тим, що фіксатор виконаний з двох однакових половин, з'єднаних між собою в середині довжини. 4. Пристрій за п. 1, який відрізняється тим, що фіксатор виконаний з повздовжньої верхньої частини з верхньою зоною прорізу, до якої прикріплені дві однакові нижні повздовжні пластини зі ступінчастою внутрішньою кромкою, що створює нижню зону прорізу. 5. Пристрій за п. 4, який відрізняється тим, що на повздовжній верхній частині знизу виконане заглиблення, на товщину та розмір повздовжніх пластин, та не менше двох глухих отворів, які сполучені з місцевими виступами на повздовжніх пластинах. 6. Пристрій за п. 1, який відрізняється тим, що формою зовнішньої поверхні фіксатора є сегмент циліндра або півциліндр, або наближена до такої форми, але має грані. 7. Пристрій за п. 1, який відрізняється тим, що наконечниками є вузли на шнурках з капелюшної гуми. 8. Пристрій за п. 1, який відрізняється тим, що наконечниками є обрізки трубки, закріплені за допомогою клею на капелюшній гумці або іншому еластичному полімерному шнурі. 9. Пристрій за п. 1, який відрізняється тим, що наконечниками є обрізки трубки, закріплені пластичною їх деформацією на капелюшній гумці або іншому еластичному полімерному шнурі. 10. Пристрій за п. 1, який відрізняється тим, що наконечники виготовлені як одне ціле з полімерного еластичного матеріалу. 11. Пристрій за п. 1, який відрізняється тим, що використані короткі шнурки з можливістю з'єднання одним фіксатором тільки двох протилежних отворів в верхній частині взуття. 12. Пристрій за п. 11, який відрізняється тим, що на середині довжини шнурка закріплений елемент, аналогічний наконечнику, з можливістю сполучення з середньою частиною прорізу у фіксаторі. 13. Пристрій за п. 1, який відрізняється тим, що фіксатор виготовлений з полімерного твердого матеріалу яскравого забарвлення. 5 UA 104834 U 6 UA 104834 U 7 UA 104834 U 8 UA 104834 U 9 UA 104834 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
