Блок кліті сортопрокатного стану

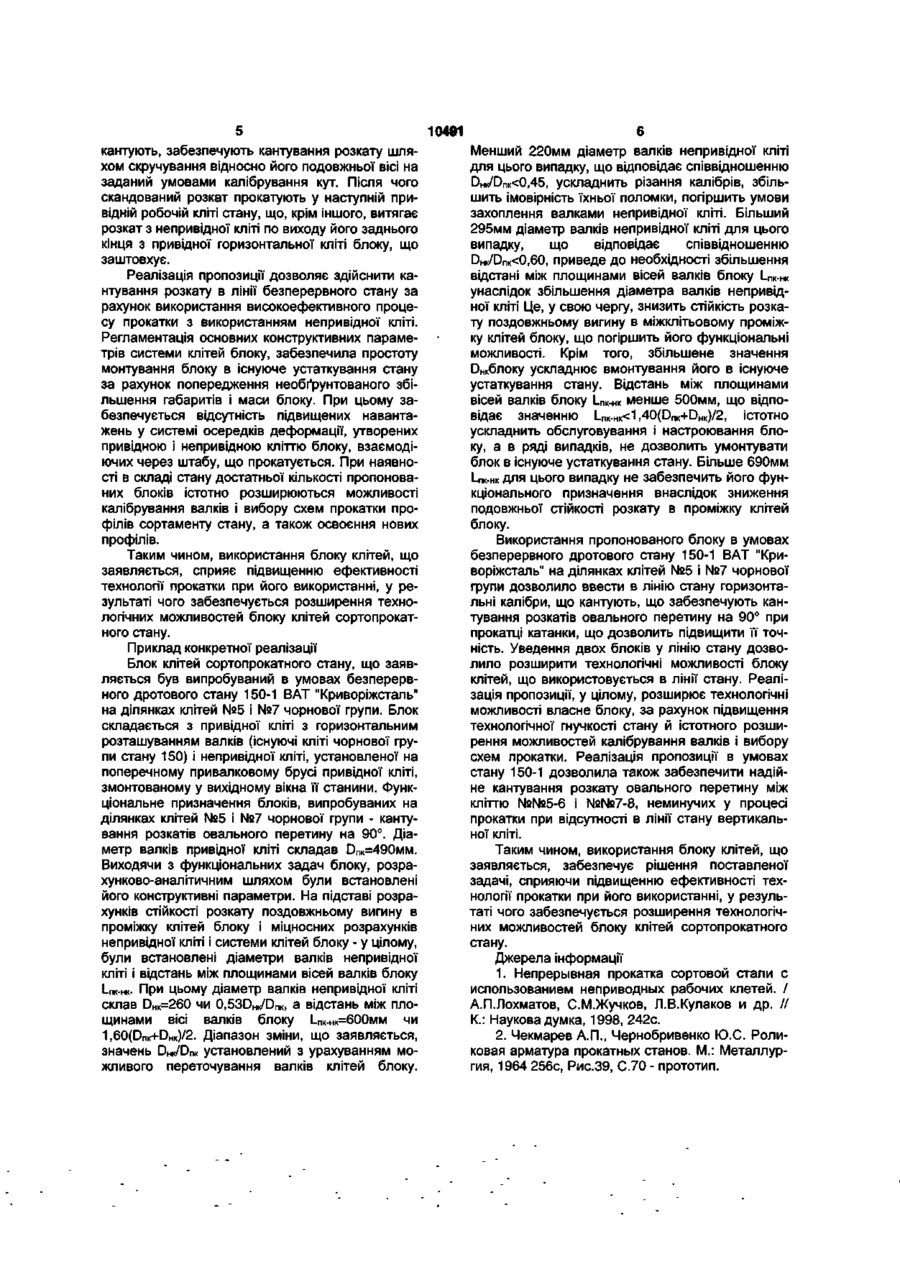

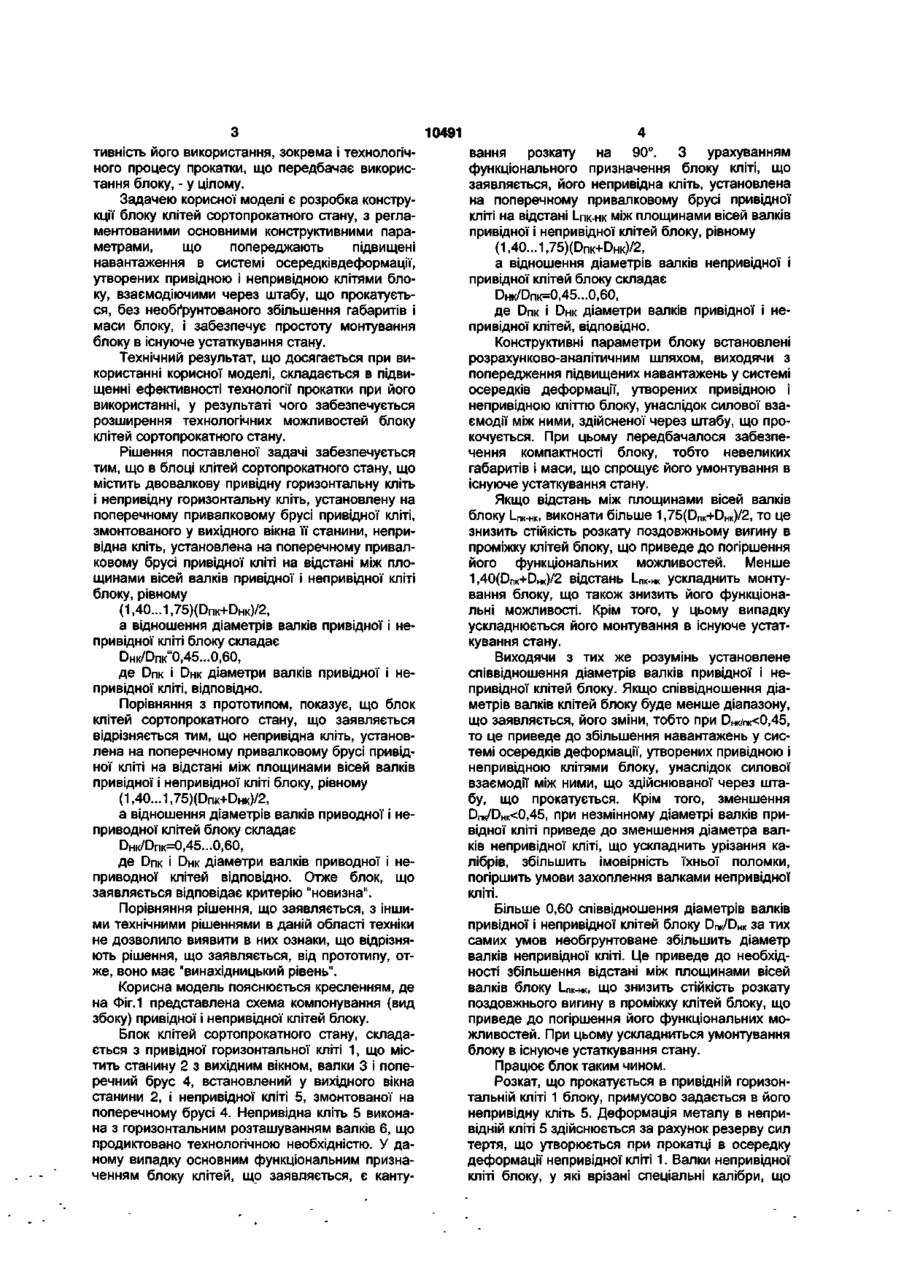

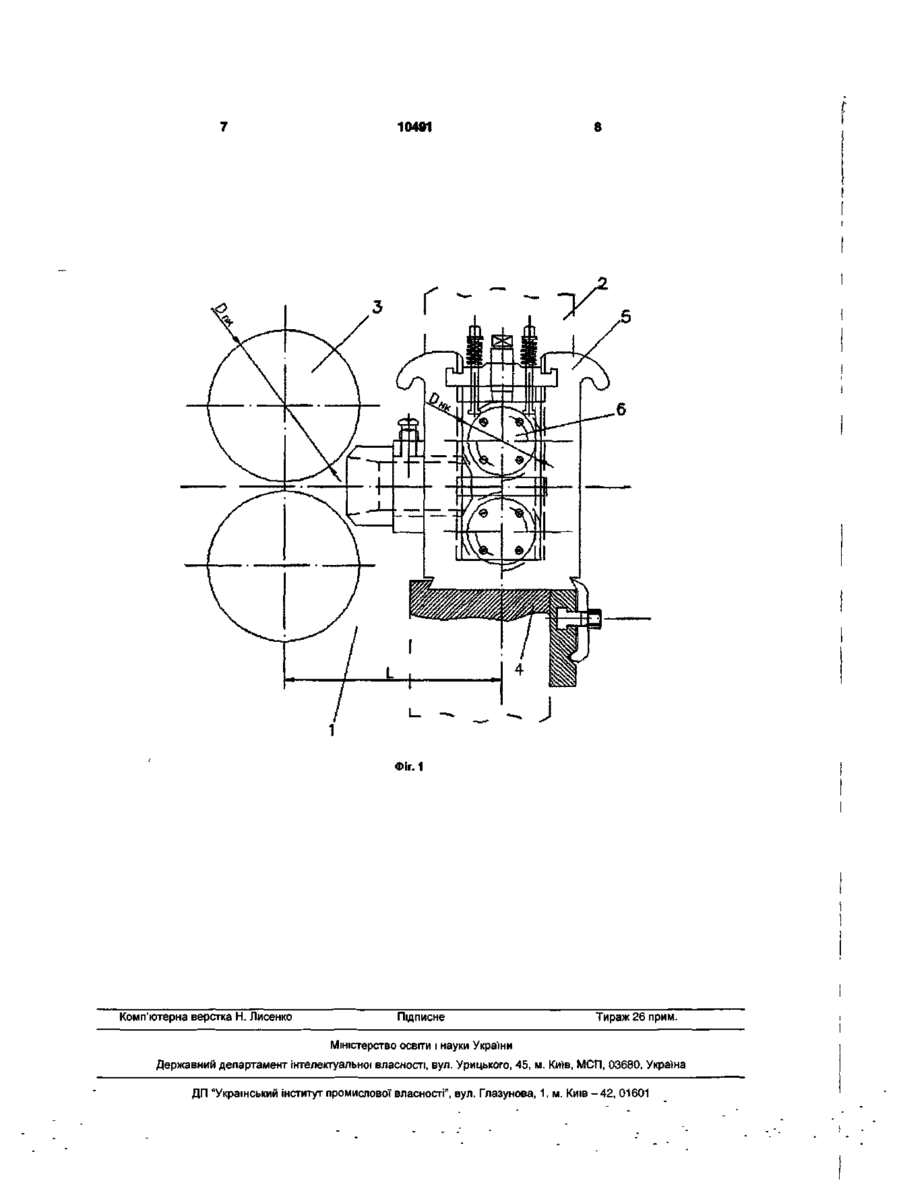

Блок клітей сортопрокатного стану, що містить двовалкову привідну горизонтальну кліть і непривідну горизонтальну кліть, установлену на поперечному привалковому брусі привідної кліті, змонтованого у вихідного вікна її станини, який відрізняється тим, що непривідна кліть, установлена на поперечному привалковому брусі привідної кліті на відстані між площинами осей валків привідної і непривідної кліті блока, що дорівнює (І,40...1,75)(Опк+Онк)/2, а відношення діаметрів валків привідної і непривідної кліті блока складає Онк/Опк=0,45...0,60, де DnK і D H K діаметри валків привідної і непривідної кліті відповідно. Корисна модель відноситься до прокатного виробництва, а саме до конструкцій блокової кліті, і може бути використана на безупинних сортових станах. Відомий блок клітей сортопрокатного стану, що містить двовалкову приводну горизонтальну кліть і непривідну горизонтальну кліть, установлену на поперечному привалковому брусі приводної кліті, змонтованого у вихідного вікна її станини [1]. Недоліком блоку кліті відомої конструкції є складність його адаптації для використання в лінії діючого стану, зв'язана з відсутністю регламенту основних конструктивних параметрів блоку. Зазначена обставина звужує технічні можливості блоку відомої конструкцій, з одного боку, через складність монтування блоку в існуюче устаткування стану, що обмежує його функціональні можливості, а з іншого боку, збільшує габарити і масу технологічного устаткування блоку. Як прототип прийнятий блок клітей сортопрокатного стану, що містить двовалкову приводну горизонтальну кліть і непривідну горизонтальну кліть, установлену на поперечному привалковому брусі приводної кліті, змонтованого у вихідного вікна її станини [2]. Недоліком прототипу є складність використання блоку в технологічному устаткуванні діючого стану унаслідок відсутності регламенту його основних конструктивних параметрів. Це крім іншого, обмежує функціональні можливості блоку. Так, відсутність регламенту конструктивних параметрів блоку, призначеного для рішення тих чи інших задач виробництва, може привести, з одного боку до підвищених навантажень у системі осередків деформації, утворених приводною і неприводною кліттю блоку, силова взаємодія між якими здійснюється через штабу, що прокатується, а з іншого боку, необґрунтовано збільшити габарити і масу блоку, що сполучено зі складністю умонтування блоку в існуюче устаткування стану. Причому, посилення вузлів блоку для компенсації підвищених навантажень у системі осередків деформації його привідної і непривідної кліті блоку може привести до погіршення умов деформації металу в блоці внаслідок зниження її стійкості поздовжньому вигину в проміжку привідної і непривідної кліті блоку. Таким чином, відсутність регламенту основних конструктивних параметрів блоку, що, застосовується в системі безперервного сортового стану, інтегрально знижує ефек со О> о> 10491 тивність його використання, зокрема і технологічного процесу прокатки, що передбачає використання блоку, - у цілому. Задачею корисної моделі є розробка конструкції блоку клітей сортопрокатного стану, з регламентованими основними конструктивними параметрами, що попереджають підвищені навантаження в системі осередківдеформації, утворених привідною і непривідною клітями блоку, взаємодіючими через штабу, що прокатується, без необгрунтованого збільшення габаритів і маси блоку, і забезпечує простоту монтування блоку в існуюче устаткування стану. Технічний результат, що досягається при використанні корисної моделі, складається в підвищенні ефективності технології прокатки при його використанні, у результаті чого забезпечується розширення технологічних можливостей блоку клітей сортопрокатного стану. Рішення поставленої задачі забезпечується тим, що в блоці клітей сортопрокатного стану, що містить двовалкову привідну горизонтальну кліть і непривідну горизонтальну кліть, установлену на поперечному привалковому брусі привідної кліті, змонтованого у вихідного вікна її станини, непривідна кліть, установлена на поперечному привалковому брусі привідної кліті на відстані між площинами вісей валків привідної і непривідної кліті блоку, рівному (1,40...1,75)(DnK+DHK)/2, а відношення діаметрів валків привідної і непривідної кліті блоку складає DHK/DnK=0,45...0,60, де DnK і DHK діаметри валків привідної і непривідної кліті, відповідно. Порівняння з прототипом, показує, що блок клітей сортопрокатного стану, що заявляється відрізняється тим, що непривідна кліть,установлена на поперечному привалковому брусі привідної кліті на відстані між площинами вісей валків привідної і непривідної кліті блоку, рівному (1,40...1,75)(DnK+DHK)/2, а відношення діаметрів валків приводної і неприводної клітей блоку складає DHK/DnK=0,45...0,60, де DnK і DHK діаметри валків приводної і неприводної клітей відповідно. Отже блок, що заявляється відповідає критерію "новизна". Порівняння рішення, що заявляється, з іншими технічними рішеннями в даній області техніки не дозволило виявити в них ознаки, що відрізняють рішення, що заявляється, від прототипу, отже, воно має "винахідницький рівень". Корисна модель пояснюється кресленням, де на Фіг.1 представлена схема компонування (вид збоку) привідної і непривідної клітей блоку. Блок клітей сортопрокатного стану, складається з привідної горизонтальної кліті 1, що містить станину 2 з вихідним вікном, валки 3 і поперечний брус 4, встановлений у вихідного вікна станини 2, і непривідної кліті 5, змонтованої на поперечному брусі 4. Непривідна кліть 5 виконана з горизонтальним розташуванням валків 6, що продиктовано технологічною необхідністю. У даному випадку основним функціональним призначенням блоку клітей, що заявляється, є канту вання розкату на 90°. З урахуванням функціонального призначення блоку кліті, що заявляється, його непривідна кліть, установлена на поперечному привалковому брусі привідної кліті на відстані І_Пк-нк між площинами вісей валків привідної і непривідної клітей блоку, рівному (1,40...1,75)(D,-,K+DHK)/2, а відношення діаметрів валків непривідної і привідної клітей блоку складає DHK/DnK=0,45...0,60, де DnK і DHK діаметри валків привідної і непривідної клітей, відповідно. Конструктивні параметри блоку встановлені розрахунково-аналітичним шляхом, виходячи з попередження підвищених навантажень у системі осередків деформації, утворених привідною і непривідною кліттю блоку, унаслідок силової взаємодії між ними, здійсненої через штабу, що прокочується. При цьому передбачалося забезпечення компактності блоку, тобто невеликих габаритів і маси, що спрощує його умонтування в існуюче устаткування стану. Якщо відстань між площинами вісей валків блоку UK-HK, виконати більше 1,75(DnK+DHK)/2, то це знизить стійкість розкату поздовжньому вигину в проміжку клітей блоку, що приведе до погіршення його функціональних можливостей. Менше 1,40(DnK+DHi
