Камера схову

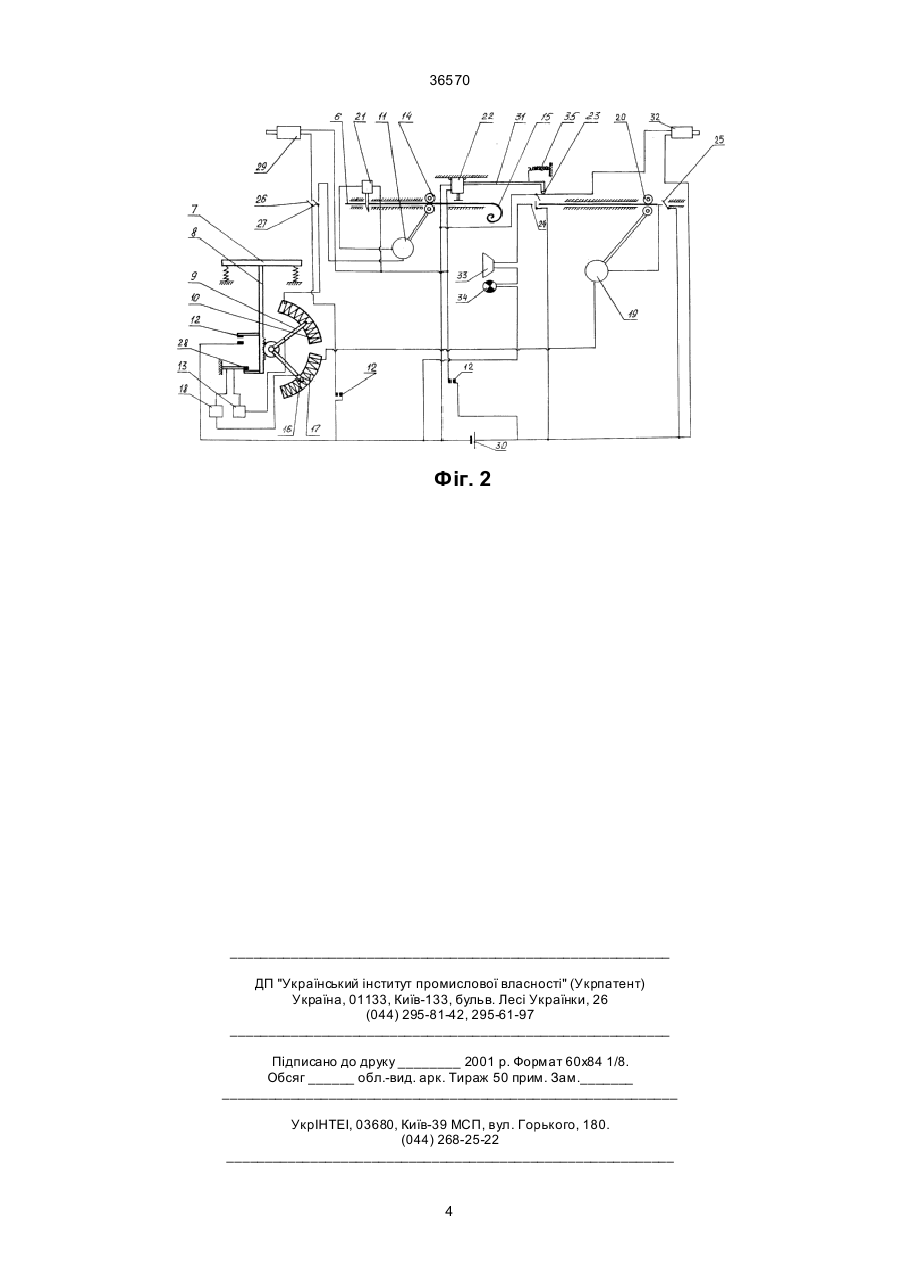

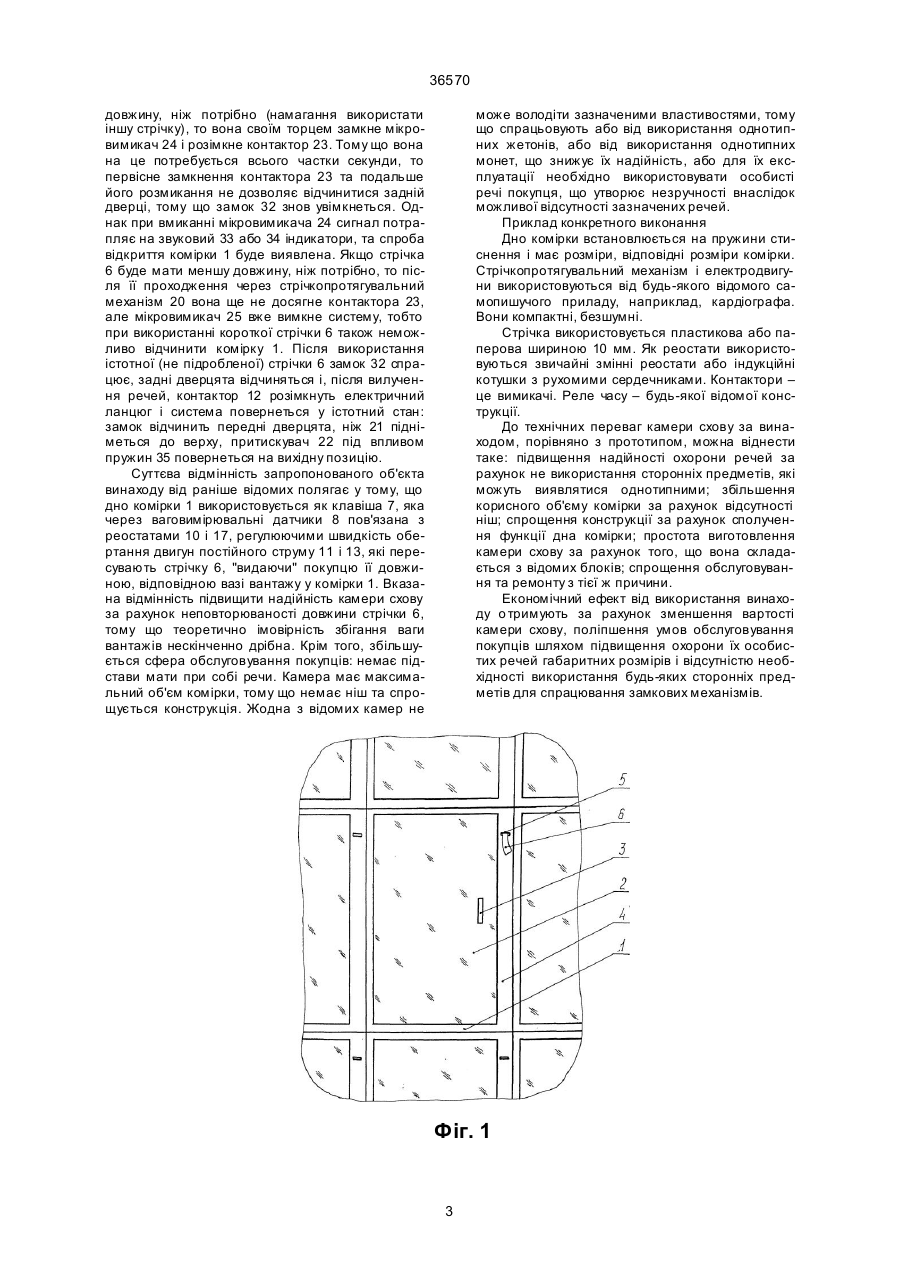

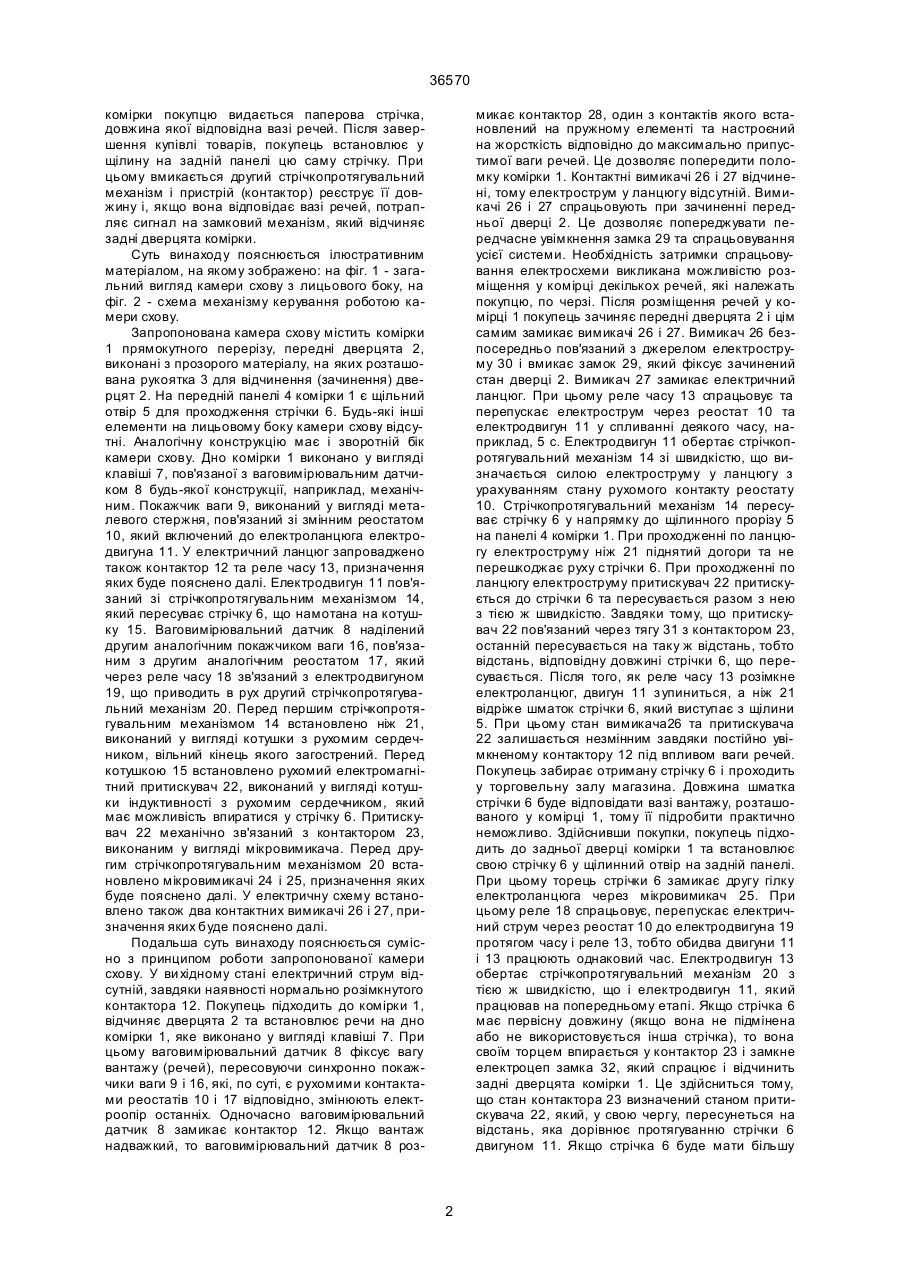

Камера схову, яка містить комірки прямокутчому довжина стрічки відповідає вазі речей, розної форми, оснащені передніми та задніми дверташованих у комірці. цями з замковими механізмами і клавіші з датчиками ваги, яка відрізняється тим, що вказані ______________________________________ 36570 комірки покупцю видається паперова стрічка, довжина якої відповідна вазі речей. Після завершення купівлі товарів, покупець встановлює у щілину на задній панелі цю саму стрічку. При цьому вмикається другий стрічкопротягувальний механізм і пристрій (контактор) реєструє її довжину і, якщо вона відповідає вазі речей, потрапляє сигнал на замковий механізм, який відчиняє задні дверцята комірки. Суть винаходу пояснюється ілюстративним матеріалом, на якому зображено: на фіг. 1 - загальний вигляд камери схову з лицьового боку, на фіг. 2 - схема механізму керування роботою камери схову. Запропонована камера схову містить комірки 1 прямокутного перерізу, передні дверцята 2, виконані з прозорого матеріалу, на яких розташована рукоятка 3 для відчинення (зачинення) дверцят 2. На передній панелі 4 комірки 1 є щільний отвір 5 для проходження стрічки 6. Будь-які інші елементи на лицьовому боку камери схову відсутні. Аналогічну конструкцію має і зворотній бік камери схову. Дно комірки 1 виконано у ви гляді клавіші 7, пов'язаної з ваговимірювальним датчиком 8 будь-якої конструкції, наприклад, механічним. Покажчик ваги 9, виконаний у вигляді металевого стержня, пов'язаний зі змінним реостатом 10, який включений до електроланцюга електродвигуна 11. У електричний ланцюг запроваджено також контактор 12 та реле часу 13, призначення яких буде пояснено далі. Електродвигун 11 пов'язаний зі стрічкопротягувальним механізмом 14, який пересуває стрічку 6, що намотана на котушку 15. Ваговимірювальний датчик 8 наділений другим аналогічним покажчиком ваги 16, пов'язаним з другим аналогічним реостатом 17, який через реле часу 18 зв'язаний з електродвигуном 19, що приводить в рух другий стрічкопротягувальний механізм 20. Перед першим стрічкопротягувальним механізмом 14 встановлено ніж 21, виконаний у вигляді котушки з рухомим сердечником, вільний кінець якого загострений. Перед котушкою 15 встановлено рухомий електромагнітний притискувач 22, виконаний у вигляді котушки індуктивності з рухомим сердечником, який має можливість впиратися у стрічку 6. Притискувач 22 механічно зв'язаний з контактором 23, виконаним у вигляді мікровимикача. Перед другим стрічкопротягувальним механізмом 20 встановлено мікровимикачі 24 і 25, призначення яких буде пояснено далі. У електричну схему встановлено також два контактних вимикачі 26 і 27, призначення яких буде пояснено далі. Подальша суть винаходу пояснюється сумісно з принципом роботи запропонованої камери схову. У ви хідному стані електричний струм відсутній, завдяки наявності нормально розімкнутого контактора 12. Покупець підходить до комірки 1, відчиняє дверцята 2 та встановлює речи на дно комірки 1, яке виконано у вигляді клавіші 7. При цьому ваговимірювальний датчик 8 фіксує вагу вантажу (речей), пересовуючи синхронно покажчики ваги 9 і 16, які, по суті, є рухомими контактами реостатів 10 і 17 відповідно, змінюють електроопір останніх. Одночасно ваговимірювальний датчик 8 замикає контактор 12. Якщо вантаж надважкий, то ваговимірювальний датчик 8 роз микає контактор 28, один з контактів якого встановлений на пружному елементі та настроєний на жорсткість відповідно до максимально припустимої ваги речей. Це дозволяє попередити поломку комірки 1. Контактні вимикачі 26 і 27 відчинені, тому електрострум у ланцюгу відсутній. Вимикачі 26 і 27 спрацьовують при зачиненні передньої дверці 2. Це дозволяє попереджувати передчасне увімкнення замка 29 та спрацьовування усієї системи. Необхідність затримки спрацьовування електросхеми викликана можливістю розміщення у комірці декількох речей, які належать покупцю, по черзі. Після розміщення речей у комірці 1 покупець зачиняє передні дверцята 2 і цім самим замикає вимикачі 26 і 27. Вимикач 26 безпосередньо пов'язаний з джерелом електроструму 30 і вмикає замок 29, який фіксує зачинений стан дверці 2. Вимикач 27 замикає електричний ланцюг. При цьому реле часу 13 спрацьовує та перепускає електрострум через реостат 10 та електродвигун 11 у спливанні деякого часу, наприклад, 5 с. Електродвигун 11 обертає стрічкопротягувальний механізм 14 зі швидкістю, що визначається силою електроструму у ланцюгу з урахуванням стану рухомого контакту реостату 10. Стрічкопротягувальний механізм 14 пересуває стрічку 6 у напрямку до щілинного прорізу 5 на панелі 4 комірки 1. При проходженні по ланцюгу електроструму ніж 21 піднятий догори та не перешкоджає руху стрічки 6. При проходженні по ланцюгу електроструму притискувач 22 притискується до стрічки 6 та пересувається разом з нею з тією ж швидкістю. Завдяки тому, що притискувач 22 пов'язаний через тягу 31 з контактором 23, останній пересувається на таку ж відстань, тобто відстань, відповідну довжині стрічки 6, що пересувається. Після того, як реле часу 13 розімкне електроланцюг, двигун 11 з упиниться, а ніж 21 відріже шматок стрічки 6, який виступає з щілини 5. При цьому стан вимикача26 та притискувача 22 залишається незмінним завдяки постійно увімкненому контактору 12 під впливом ваги речей. Покупець забирає отриману стрічку 6 і проходить у торговельну залу магазина. Довжина шматка стрічки 6 буде відповідати вазі вантажу, розташованого у комірці 1, тому її підробити практично неможливо. Здійснивши покупки, покупець підходить до задньої дверці комірки 1 та встановлює свою стрічку 6 у щілинний отвір на задній панелі. При цьому торець стрічки 6 замикає другу гілку електроланцюга через мікровимикач 25. При цьому реле 18 спрацьовує, перепускає електричний струм через реостат 10 до електродвигуна 19 протягом часу і реле 13, тобто обидва двигуни 11 і 13 працюють однаковий час. Електродвигун 13 обертає стрічкопротягувальний механізм 20 з тією ж швидкістю, що і електродвигун 11, який працював на попередньому етапі. Якщо стрічка 6 має первісну довжину (якщо вона не підмінена або не використовується інша стрічка), то вона своїм торцем впирається у контактор 23 і замкне електроцеп замка 32, який спрацює і відчинить задні дверцята комірки 1. Це здійсниться тому, що стан контактора 23 визначений станом притискувача 22, який, у свою чергу, пересунеться на відстань, яка дорівнює протягуванню стрічки 6 двигуном 11. Якщо стрічка 6 буде мати більшу 2 36570 довжину, ніж потрібно (намагання використати іншу стрічку), то вона своїм торцем замкне мікровимикач 24 і розімкне контактор 23. Тому що вона на це потребується всього частки секунди, то первісне замкнення контактора 23 та подальше його розмикання не дозволяє відчинитися задній дверці, тому що замок 32 знов увімкнеться. Однак при вмиканні мікровимикача 24 сигнал потрапляє на звуковий 33 або 34 індикатори, та спроба відкриття комірки 1 буде виявлена. Якщо стрічка 6 буде мати меншу довжину, ніж потрібно, то після її проходження через стрічкопротягувальний механізм 20 вона ще не досягне контактора 23, але мікровимикач 25 вже вимкне систему, тобто при використанні короткої стрічки 6 також неможливо відчинити комірку 1. Після використання істотної (не підробленої) стрічки 6 замок 32 спрацює, задні дверцята відчиняться і, після вилучення речей, контактор 12 розімкнуть електричний ланцюг і система повернеться у істотний стан: замок відчинить передні дверцята, ніж 21 підніметься до верху, притискувач 22 під впливом пружин 35 повернеться на вихідну позицію. Суттєва відмінність запропонованого об'єкта винаходу від раніше відомих полягає у тому, що дно комірки 1 використовується як клавіша 7, яка через ваговимірювальні датчики 8 пов'язана з реостатами 10 і 17, регулюючими швидкість обертання двигун постійного струму 11 і 13, які пересувають стрічку 6, ''видаючи'' покупцю її довжиною, відповідною вазі вантажу у комірки 1. Вказана відмінність підвищити надійність камери схову за рахунок неповторюваності довжини стрічки 6, тому що теоретично імовірність збігання ваги вантажів нескінченно дрібна. Крім того, збільшується сфера обслуговування покупців: немає підстави мати при собі речи. Камера має максимальний об'єм комірки, тому що немає ніш та спрощується конструкція. Жодна з відомих камер не може володіти зазначеними властивостями, тому що спрацьовують або від використання однотипних жетонів, або від використання однотипних монет, що знижує їх надійність, або для їх експлуатації необхідно використовувати особисті речі покупця, що утворює незручності внаслідок можливої відсутності зазначених речей. Приклад конкретного виконання Дно комірки встановлюється на пружини стиснення і має розміри, відповідні розміри комірки. Стрічкопротягувальний механізм і електродвигуни використовуються від будь-якого відомого самопишучого приладу, наприклад, кардіографа. Вони компактні, безшумні. Стрічка використовується пластикова або паперова шириною 10 мм. Як реостати використовуються звичайні змінні реостати або індукційні котушки з рухомими сердечниками. Контактори – це вимикачі. Реле часу – будь-якої відомої конструкції. До технічних переваг камери схову за винаходом, порівняно з прототипом, можна віднести таке: підвищення надійності охорони речей за рахунок не використання сторонніх предметів, які можуть виявлятися однотипними; збільшення корисного об'єму комірки за рахунок відсутності ніш; спрощення конструкції за рахунок сполучення функції дна комірки; простота виготовлення камери схову за рахунок того, що вона складається з відомих блоків; спрощення обслуговування та ремонту з тієї ж причини. Економічний ефект від використання винаходу о тримують за рахунок зменшення вартості камери схову, поліпшення умов обслуговування покупців шляхом підвищення охорони їх особистих речей габаритних розмірів і відсутністю необхідності використання будь-яких сторонніх предметів для спрацювання замкових механізмів. Фіг. 1 3 36570 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
