Елемент насадки масообмінного апарата

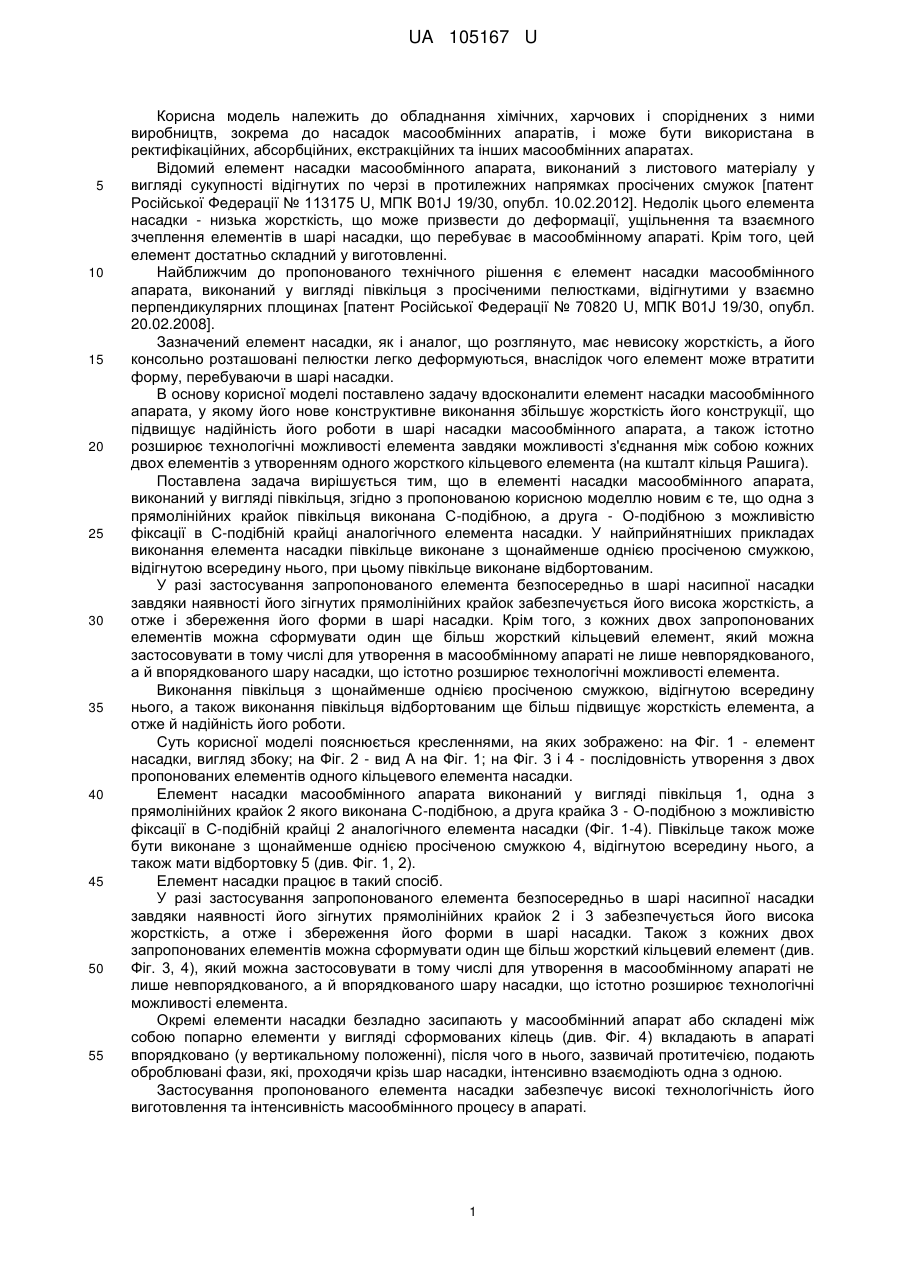

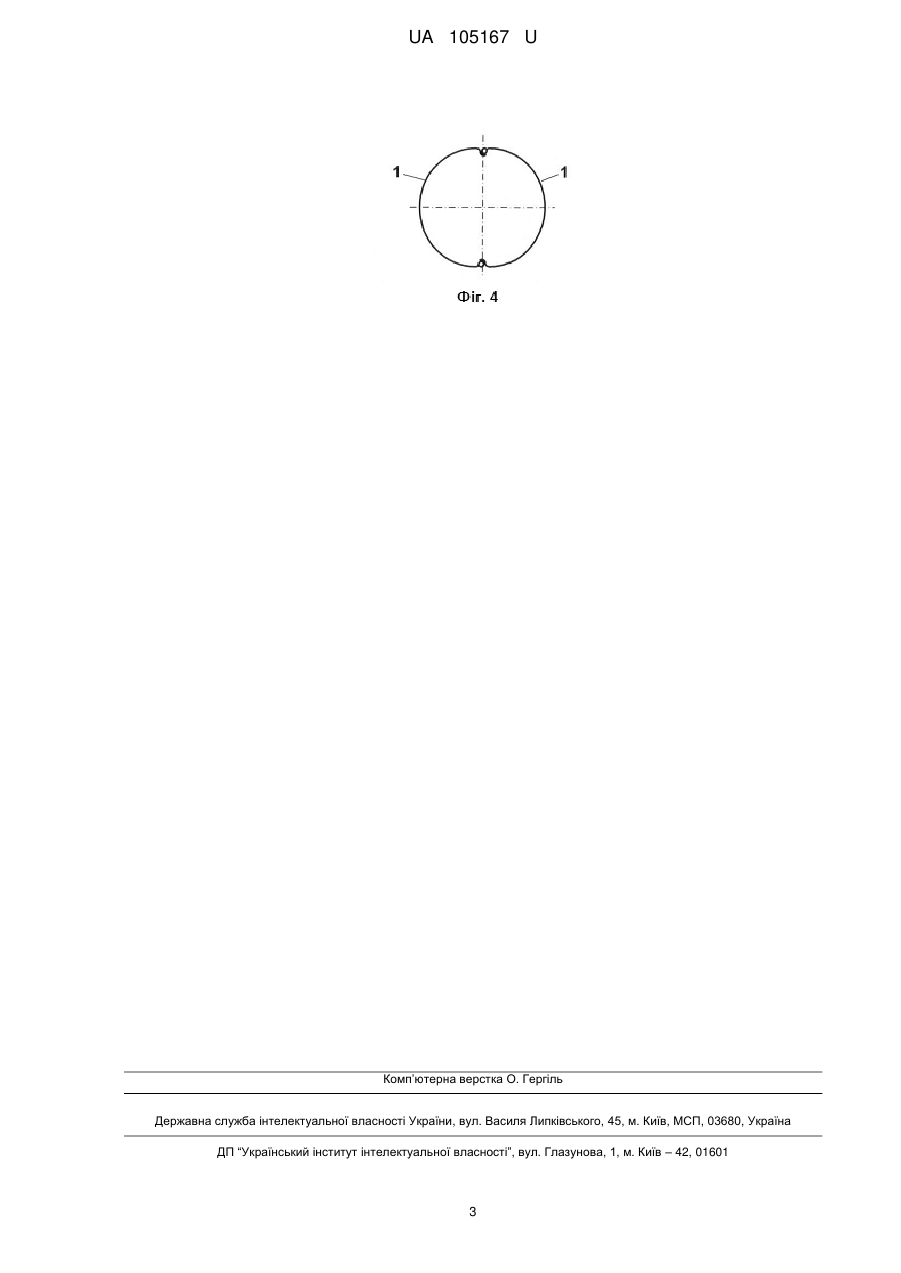

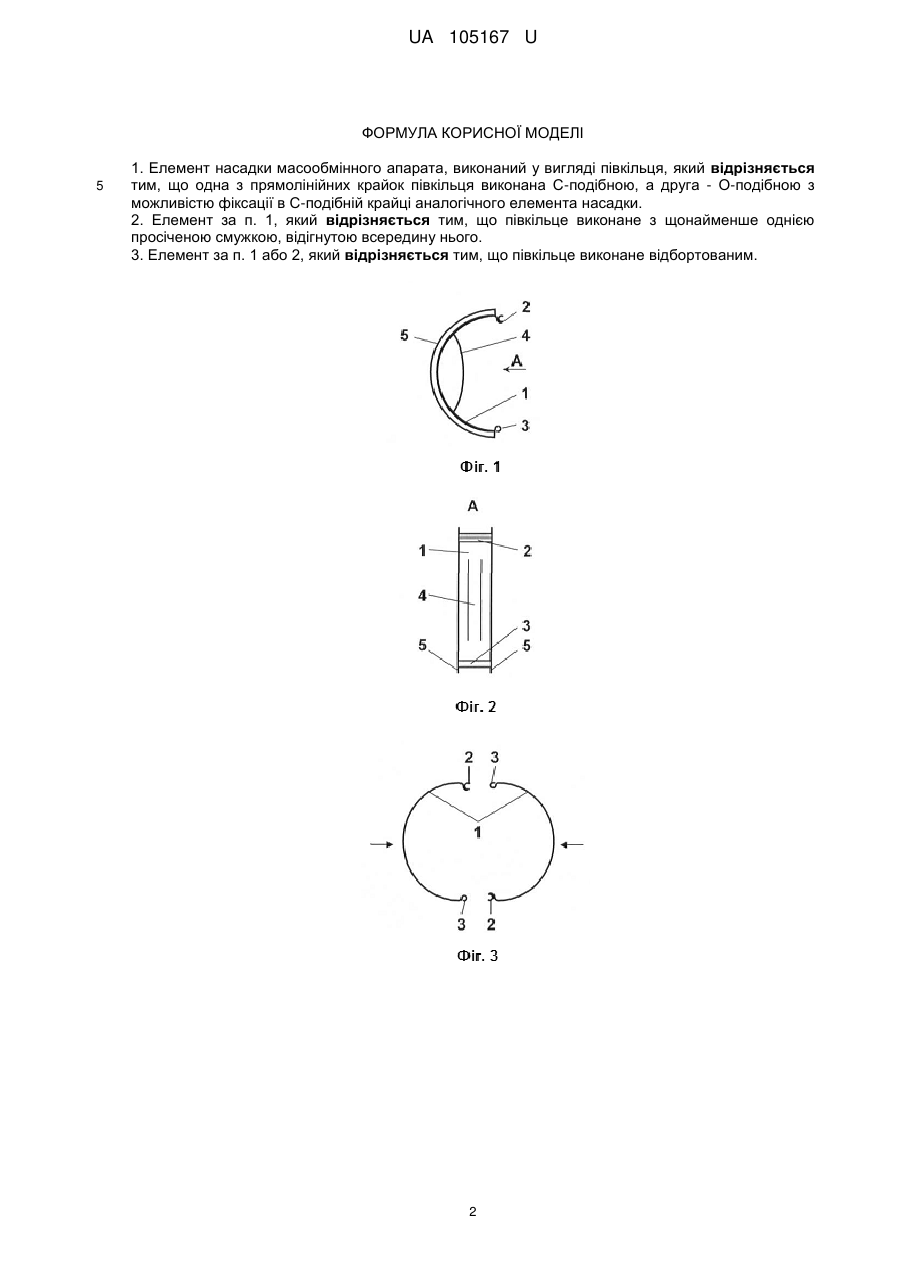

Реферат: UA 105167 U UA 105167 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до насадок масообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших масообмінних апаратах. Відомий елемент насадки масообмінного апарата, виконаний з листового матеріалу у вигляді сукупності відігнутих по черзі в протилежних напрямках просічених смужок [патент Російської Федерації № 113175 U, МПК B01J 19/30, опубл. 10.02.2012]. Недолік цього елемента насадки - низька жорсткість, що може призвести до деформації, ущільнення та взаємного зчеплення елементів в шарі насадки, що перебуває в масообмінному апараті. Крім того, цей елемент достатньо складний у виготовленні. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, виконаний у вигляді півкільця з просіченими пелюстками, відігнутими у взаємно перпендикулярних площинах [патент Російської Федерації № 70820 U, МПК В01J 19/30, опубл. 20.02.2008]. Зазначений елемент насадки, як і аналог, що розглянуто, має невисоку жорсткість, а його консольно розташовані пелюстки легко деформуються, внаслідок чого елемент може втратити форму, перебуваючи в шарі насадки. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання збільшує жорсткість його конструкції, що підвищує надійність його роботи в шарі насадки масообмінного апарата, а також істотно розширює технологічні можливості елемента завдяки можливості з'єднання між собою кожних двох елементів з утворенням одного жорсткого кільцевого елемента (на кшталт кільця Рашига). Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, виконаний у вигляді півкільця, згідно з пропонованою корисною моделлю новим є те, що одна з прямолінійних крайок півкільця виконана С-подібною, а друга - О-подібною з можливістю фіксації в С-подібній крайці аналогічного елемента насадки. У найприйнятніших прикладах виконання елемента насадки півкільце виконане з щонайменше однією просіченою смужкою, відігнутою всередину нього, при цьому півкільце виконане відбортованим. У разі застосування запропонованого елемента безпосередньо в шарі насипної насадки завдяки наявності його зігнутих прямолінійних крайок забезпечується його висока жорсткість, а отже і збереження його форми в шарі насадки. Крім того, з кожних двох запропонованих елементів можна сформувати один ще більш жорсткий кільцевий елемент, який можна застосовувати в тому числі для утворення в масообмінному апараті не лише невпорядкованого, а й впорядкованого шару насадки, що істотно розширює технологічні можливості елемента. Виконання півкільця з щонайменше однією просіченою смужкою, відігнутою всередину нього, а також виконання півкільця відбортованим ще більш підвищує жорсткість елемента, а отже й надійність його роботи. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, вигляд збоку; на Фіг. 2 - вид А на Фіг. 1; на Фіг. 3 і 4 - послідовність утворення з двох пропонованих елементів одного кільцевого елемента насадки. Елемент насадки масообмінного апарата виконаний у вигляді півкільця 1, одна з прямолінійних крайок 2 якого виконана С-подібною, а друга крайка 3 - О-подібною з можливістю фіксації в С-подібній крайці 2 аналогічного елемента насадки (Фіг. 1-4). Півкільце також може бути виконане з щонайменше однією просіченою смужкою 4, відігнутою всередину нього, а також мати відбортовку 5 (див. Фіг. 1, 2). Елемент насадки працює в такий спосіб. У разі застосування запропонованого елемента безпосередньо в шарі насипної насадки завдяки наявності його зігнутих прямолінійних крайок 2 і 3 забезпечується його висока жорсткість, а отже і збереження його форми в шарі насадки. Також з кожних двох запропонованих елементів можна сформувати один ще більш жорсткий кільцевий елемент (див. Фіг. 3, 4), який можна застосовувати в тому числі для утворення в масообмінному апараті не лише невпорядкованого, а й впорядкованого шару насадки, що істотно розширює технологічні можливості елемента. Окремі елементи насадки безладно засипають у масообмінний апарат або складені між собою попарно елементи у вигляді сформованих кілець (див. Фіг. 4) вкладають в апараті впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує високі технологічність його виготовлення та інтенсивність масообмінного процесу в апараті. 1 UA 105167 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Елемент насадки масообмінного апарата, виконаний у вигляді півкільця, який відрізняється тим, що одна з прямолінійних крайок півкільця виконана С-подібною, а друга - О-подібною з можливістю фіксації в С-подібній крайці аналогічного елемента насадки. 2. Елемент за п. 1, який відрізняється тим, що півкільце виконане з щонайменше однією просіченою смужкою, відігнутою всередину нього. 3. Елемент за п. 1 або 2, який відрізняється тим, що півкільце виконане відбортованим. 2 UA 105167 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
