Шаблон для монтажу з’єднувачів конвеєрних стрічок

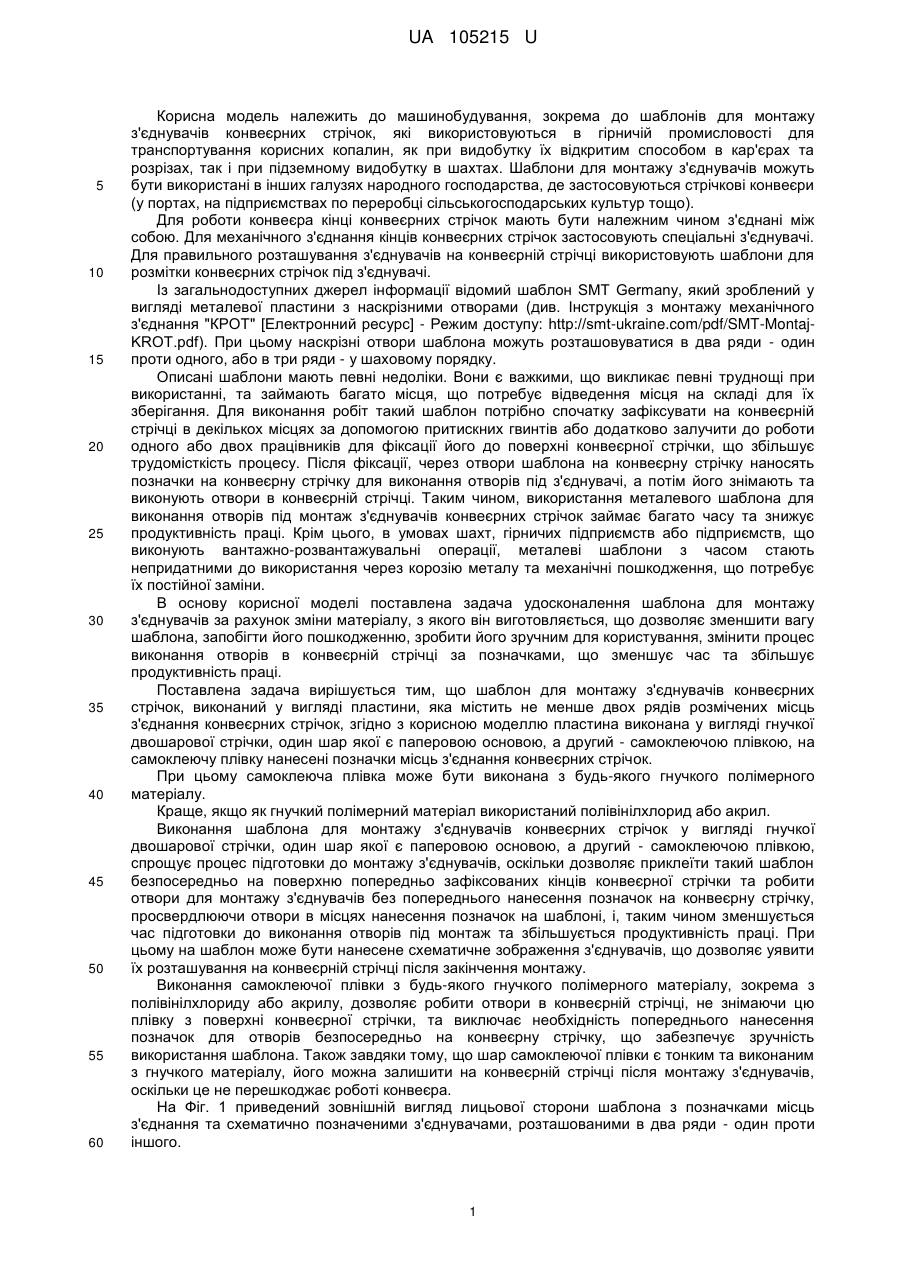

Реферат: Шаблон для монтажу з'єднувачів конвеєрних стрічок виконаний у вигляді пластини, що містить не менше двох рядів розмічених місць з'єднання конвеєрних стрічок. Пластина виконана у вигляді гнучкої двошарової стрічки, один шар якої є паперовою основою, а другий самоклеючою плівкою. На самоклеючу плівку нанесені позначки місць з'єднання конвеєрних стрічок. Пластина може бути виконана з полівінілхлориду або акрилу, або з іншого гнучкого полімерного матеріалу. UA 105215 U (54) ШАБЛОН ДЛЯ МОНТАЖУ З’ЄДНУВАЧІВ КОНВЕЄРНИХ СТРІЧОК UA 105215 U UA 105215 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до шаблонів для монтажу з'єднувачів конвеєрних стрічок, які використовуються в гірничій промисловості для транспортування корисних копалин, як при видобутку їх відкритим способом в кар'єрах та розрізах, так і при підземному видобутку в шахтах. Шаблони для монтажу з'єднувачів можуть бути використані в інших галузях народного господарства, де застосовуються стрічкові конвеєри (у портах, на підприємствах по переробці сільськогосподарських культур тощо). Для роботи конвеєра кінці конвеєрних стрічок мають бути належним чином з'єднані між собою. Для механічного з'єднання кінців конвеєрних стрічок застосовують спеціальні з'єднувачі. Для правильного розташування з'єднувачів на конвеєрній стрічці використовують шаблони для розмітки конвеєрних стрічок під з'єднувачі. Із загальнодоступних джерел інформації відомий шаблон SMT Germany, який зроблений у вигляді металевої пластини з наскрізними отворами (див. Інструкція з монтажу механічного з'єднання "КРОТ" [Електронний ресурс] - Режим доступу: http://smt-ukraine.com/pdf/SMT-MontajKROT.pdf). При цьому наскрізні отвори шаблона можуть розташовуватися в два ряди - один проти одного, або в три ряди - у шаховому порядку. Описані шаблони мають певні недоліки. Вони є важкими, що викликає певні труднощі при використанні, та займають багато місця, що потребує відведення місця на складі для їх зберігання. Для виконання робіт такий шаблон потрібно спочатку зафіксувати на конвеєрній стрічці в декількох місцях за допомогою притискних гвинтів або додатково залучити до роботи одного або двох працівників для фіксації його до поверхні конвеєрної стрічки, що збільшує трудомісткість процесу. Після фіксації, через отвори шаблона на конвеєрну стрічку наносять позначки на конвеєрну стрічку для виконання отворів під з'єднувачі, а потім його знімають та виконують отвори в конвеєрній стрічці. Таким чином, використання металевого шаблона для виконання отворів під монтаж з'єднувачів конвеєрних стрічок займає багато часу та знижує продуктивність праці. Крім цього, в умовах шахт, гірничих підприємств або підприємств, що виконують вантажно-розвантажувальні операції, металеві шаблони з часом стають непридатними до використання через корозію металу та механічні пошкодження, що потребує їх постійної заміни. В основу корисної моделі поставлена задача удосконалення шаблона для монтажу з'єднувачів за рахунок зміни матеріалу, з якого він виготовляється, що дозволяє зменшити вагу шаблона, запобігти його пошкодженню, зробити його зручним для користування, змінити процес виконання отворів в конвеєрній стрічці за позначками, що зменшує час та збільшує продуктивність праці. Поставлена задача вирішується тим, що шаблон для монтажу з'єднувачів конвеєрних стрічок, виконаний у вигляді пластини, яка містить не менше двох рядів розмічених місць з'єднання конвеєрних стрічок, згідно з корисною моделлю пластина виконана у вигляді гнучкої двошарової стрічки, один шар якої є паперовою основою, а другий - самоклеючою плівкою, на самоклеючу плівку нанесені позначки місць з'єднання конвеєрних стрічок. При цьому самоклеюча плівка може бути виконана з будь-якого гнучкого полімерного матеріалу. Краще, якщо як гнучкий полімерний матеріал використаний полівінілхлорид або акрил. Виконання шаблона для монтажу з'єднувачів конвеєрних стрічок у вигляді гнучкої двошарової стрічки, один шар якої є паперовою основою, а другий - самоклеючою плівкою, спрощує процес підготовки до монтажу з'єднувачів, оскільки дозволяє приклеїти такий шаблон безпосередньо на поверхню попередньо зафіксованих кінців конвеєрної стрічки та робити отвори для монтажу з'єднувачів без попереднього нанесення позначок на конвеєрну стрічку, просвердлюючи отвори в місцях нанесення позначок на шаблоні, і, таким чином зменшується час підготовки до виконання отворів під монтаж та збільшується продуктивність праці. При цьому нашаблон може бути нанесене схематичне зображення з'єднувачів, що дозволяє уявити їх розташування на конвеєрній стрічці після закінчення монтажу. Виконання самоклеючої плівки з будь-якого гнучкого полімерного матеріалу, зокрема з полівінілхлориду або акрилу, дозволяє робити отвори в конвеєрній стрічці, не знімаючи цю плівку з поверхні конвеєрної стрічки, та виключає необхідність попереднього нанесення позначок для отворів безпосередньо на конвеєрну стрічку, що забезпечує зручність використання шаблона. Також завдяки тому, що шар самоклеючої плівки є тонким та виконаним з гнучкого матеріалу, його можна залишити на конвеєрній стрічці після монтажу з'єднувачів, оскільки це не перешкоджає роботі конвеєра. На Фіг. 1 приведений зовнішній вигляд лицьової сторони шаблона з позначками місць з'єднання та схематично позначеними з'єднувачами, розташованими в два ряди - один проти іншого. 1 UA 105215 U 5 10 15 20 25 На Фіг. 2 приведений зовнішній вигляд лицьової сторони шаблона з позначками місць з'єднання та схематично позначеними з'єднувачами, розташованими в три ряди - у шаховому порядку. На Фіг. 3 приведений зовнішній вигляд лицьової сторони шаблона з позначками місць з'єднання та схематично позначеними з'єднувачами, розташованими в два ряди - один проти іншого. На Фіг. 4 приведений зовнішній вигляд лицьової сторони шаблона з позначками місць з'єднання та схематично позначеними з'єднувачами, розташованими в три ряди - у шаховому порядку. Креслення та опис виконання й використання шаблона для монтажу з'єднувачів конвеєрних стрічок ніяким чином не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Шаблон для монтажу з'єднувачів конвеєрних стрічок використовують наступним чином. Кінці гумотканинної конвеєрної стрічки сполучають між собою, викладаючи їх один на одного. Сполучені кінці фіксують за допомогою гвинтів по краях та в центрі. Потім фіксують шаблон шляхом видалення паперової основи та одночасного притискання самоклеючої плівки на визначене місце з'єднання конвеєрних стрічок. Далі виконують отвори для монтажу з'єднувачів, наскрізь просвердлюючи сполучені кінці конвеєрної стрічки в місцях позначок та схематичного зображення з'єднувачів. Після цього здійснюють монтаж з'єднувачів. Самоклеючу плівку з поверхні конвеєрної стрічки можна не видаляти. Запропонований шаблон є зручним у використанні, дозволяє швидко здійснити монтаж з'єднувачів конвеєрних стрічок, та, порівняно з найближчим аналогом, має низьку вартість. Одержання заявленого технічного результату та промислова придатність запропонованої корисної моделі підтверджується виготовленням таких шаблонів ПП "Одеська вугільна компанія" та їх використанням під час монтажу конвеєрних стрічок на підприємствах вугільної, гірничо-видобувної та інших галузей промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Шаблон для монтажу з'єднувачів конвеєрних стрічок, що виконаний у вигляді пластини, яка містить не менше двох рядів розмічених місць з'єднання конвеєрних стрічок, який відрізняється тим, що пластина виконана у вигляді гнучкої двошарової стрічки, один шар якої є паперовою основою, а другий - самоклеючою плівкою, на самоклеючу плівку нанесені позначки місць з'єднання конвеєрних стрічок. 2. Шаблон за п. 1, який відрізняється тим, що самоклеюча плівка виконана з будь-якого гнучкого полімерного матеріалу. 3. Шаблон за п. 2, який відрізняється тим, що як гнучкий полімерний матеріал використаний полівінілхлорид або акрил. 2 UA 105215 U 3 UA 105215 U 4 UA 105215 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
