Викопувальна скоба

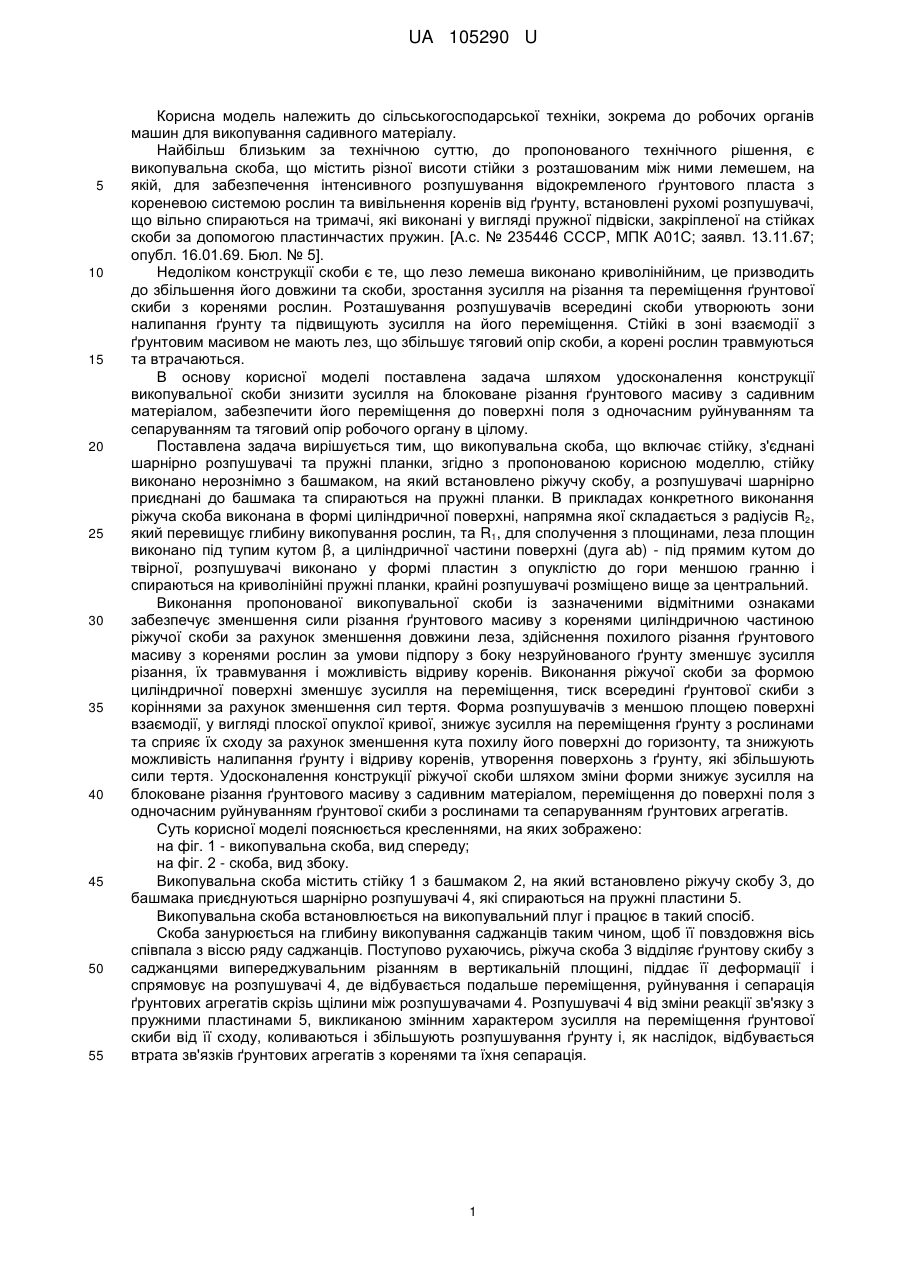

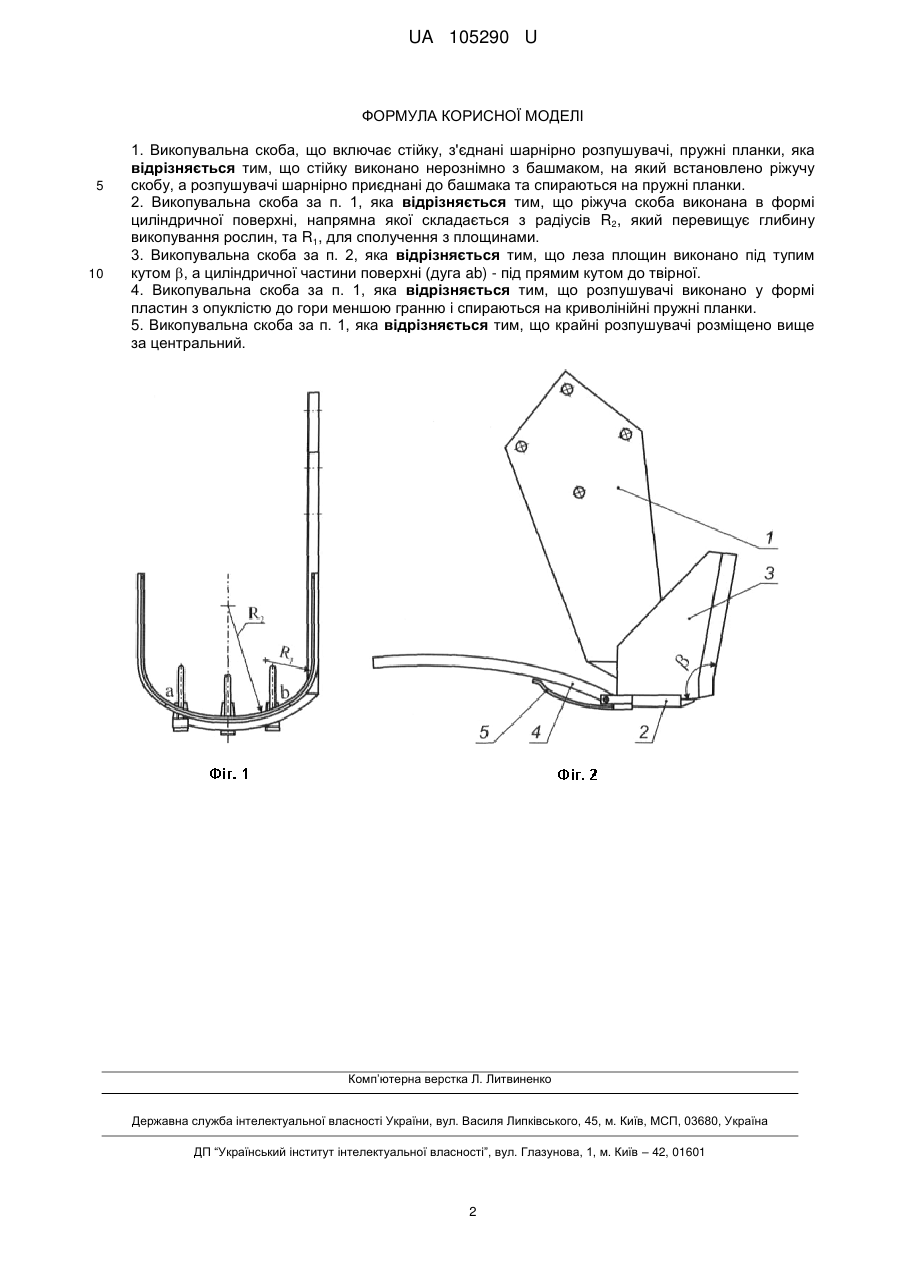

Реферат: Викопувальна скоба, що включає стійку, з'єднані шарнірно розпушувачі, пружні планки, причому стійку виконано нерознімно з башмаком, на який встановлено ріжучу скобу, а розпушувачі шарнірно приєднані до башмака та спираються на пружні планки. UA 105290 U (54) ВИКОПУВАЛЬНА СКОБА UA 105290 U UA 105290 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, зокрема до робочих органів машин для викопування садивного матеріалу. Найбільш близьким за технічною суттю, до пропонованого технічного рішення, є викопувальна скоба, що містить різної висоти стійки з розташованим між ними лемешем, на якій, для забезпечення інтенсивного розпушування відокремленого ґрунтового пласта з кореневою системою рослин та вивільнення коренів від ґрунту, встановлені рухомі розпушувачі, що вільно спираються на тримачі, які виконані у вигляді пружної підвіски, закріпленої на стійках скоби за допомогою пластинчастих пружин. [А.с. № 235446 СССР, МПК А01С; заявл. 13.11.67; опубл. 16.01.69. Бюл. № 5]. Недоліком конструкції скоби є те, що лезо лемеша виконано криволінійним, це призводить до збільшення його довжини та скоби, зростання зусилля на різання та переміщення ґрунтової скиби з коренями рослин. Розташування розпушувачів всередині скоби утворюють зони налипання ґрунту та підвищують зусилля на його переміщення. Стійкі в зоні взаємодії з ґрунтовим масивом не мають лез, що збільшує тяговий опір скоби, а корені рослин травмуються та втрачаються. В основу корисної моделі поставлена задача шляхом удосконалення конструкції викопувальної скоби знизити зусилля на блоковане різання ґрунтового масиву з садивним матеріалом, забезпечити його переміщення до поверхні поля з одночасним руйнуванням та сепаруванням та тяговий опір робочого органу в цілому. Поставлена задача вирішується тим, що викопувальна скоба, що включає стійку, з'єднані шарнірно розпушувачі та пружні планки, згідно з пропонованою корисною моделлю, стійку виконано нерознімно з башмаком, на який встановлено ріжучу скобу, а розпушувачі шарнірно приєднані до башмака та спираються на пружні планки. В прикладах конкретного виконання ріжуча скоба виконана в формі циліндричної поверхні, напрямна якої складається з радіусів R2, який перевищує глибину викопування рослин, та R1, для сполучення з площинами, леза площин виконано під тупим кутом β, а циліндричної частини поверхні (дуга ab) - під прямим кутом до твірної, розпушувачі виконано у формі пластин з опуклістю до гори меншою гранню і спираються на криволінійні пружні планки, крайні розпушувачі розміщено вище за центральний. Виконання пропонованої викопувальної скоби із зазначеними відмітними ознаками забезпечує зменшення сили різання ґрунтового масиву з коренями циліндричною частиною ріжучої скоби за рахунок зменшення довжини леза, здійснення похилого різання ґрунтового масиву з коренями рослин за умови підпору з боку незруйнованого ґрунту зменшує зусилля різання, їх травмування і можливість відриву коренів. Виконання ріжучої скоби за формою циліндричної поверхні зменшує зусилля на переміщення, тиск всередині ґрунтової скиби з коріннями за рахунок зменшення сил тертя. Форма розпушувачів з меншою площею поверхні взаємодії, у вигляді плоскої опуклої кривої, знижує зусилля на переміщення ґрунту з рослинами та сприяє їх сходу за рахунок зменшення кута похилу його поверхні до горизонту, та знижують можливість налипання ґрунту і відриву коренів, утворення поверхонь з ґрунту, які збільшують сили тертя. Удосконалення конструкції ріжучої скоби шляхом зміни форми знижує зусилля на блоковане різання ґрунтового масиву з садивним матеріалом, переміщення до поверхні поля з одночасним руйнуванням ґрунтової скиби з рослинами та сепаруванням ґрунтових агрегатів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - викопувальна скоба, вид спереду; на фіг. 2 - скоба, вид збоку. Викопувальна скоба містить стійку 1 з башмаком 2, на який встановлено ріжучу скобу 3, до башмака приєднуються шарнірно розпушувачі 4, які спираються на пружні пластини 5. Викопувальна скоба встановлюється на викопувальний плуг і працює в такий спосіб. Скоба занурюється на глибину викопування саджанців таким чином, щоб її повздовжня вісь співпала з віссю ряду саджанців. Поступово рухаючись, ріжуча скоба 3 відділяє ґрунтову скибу з саджанцями випереджувальним різанням в вертикальній площині, піддає її деформації і спрямовує на розпушувачі 4, де відбувається подальше переміщення, руйнування і сепарація ґрунтових агрегатів скрізь щілини між розпушувачами 4. Розпушувачі 4 від зміни реакції зв'язку з пружними пластинами 5, викликаною змінним характером зусилля на переміщення ґрунтової скиби від її сходу, коливаються і збільшують розпушування ґрунту і, як наслідок, відбувається втрата зв'язків ґрунтових агрегатів з коренями та їхня сепарація. 1 UA 105290 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Викопувальна скоба, що включає стійку, з'єднані шарнірно розпушувачі, пружні планки, яка відрізняється тим, що стійку виконано нерознімно з башмаком, на який встановлено ріжучу скобу, а розпушувачі шарнірно приєднані до башмака та спираються на пружні планки. 2. Викопувальна скоба за п. 1, яка відрізняється тим, що ріжуча скоба виконана в формі циліндричної поверхні, напрямна якої складається з радіусів R2, який перевищує глибину викопування рослин, та R1, для сполучення з площинами. 3. Викопувальна скоба за п. 2, яка відрізняється тим, що леза площин виконано під тупим кутом , а циліндричної частини поверхні (дуга ab) - під прямим кутом до твірної. 4. Викопувальна скоба за п. 1, яка відрізняється тим, що розпушувачі виконано у формі пластин з опуклістю до гори меншою гранню і спираються на криволінійні пружні планки. 5. Викопувальна скоба за п. 1, яка відрізняється тим, що крайні розпушувачі розміщено вище за центральний. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
