Конденсатор

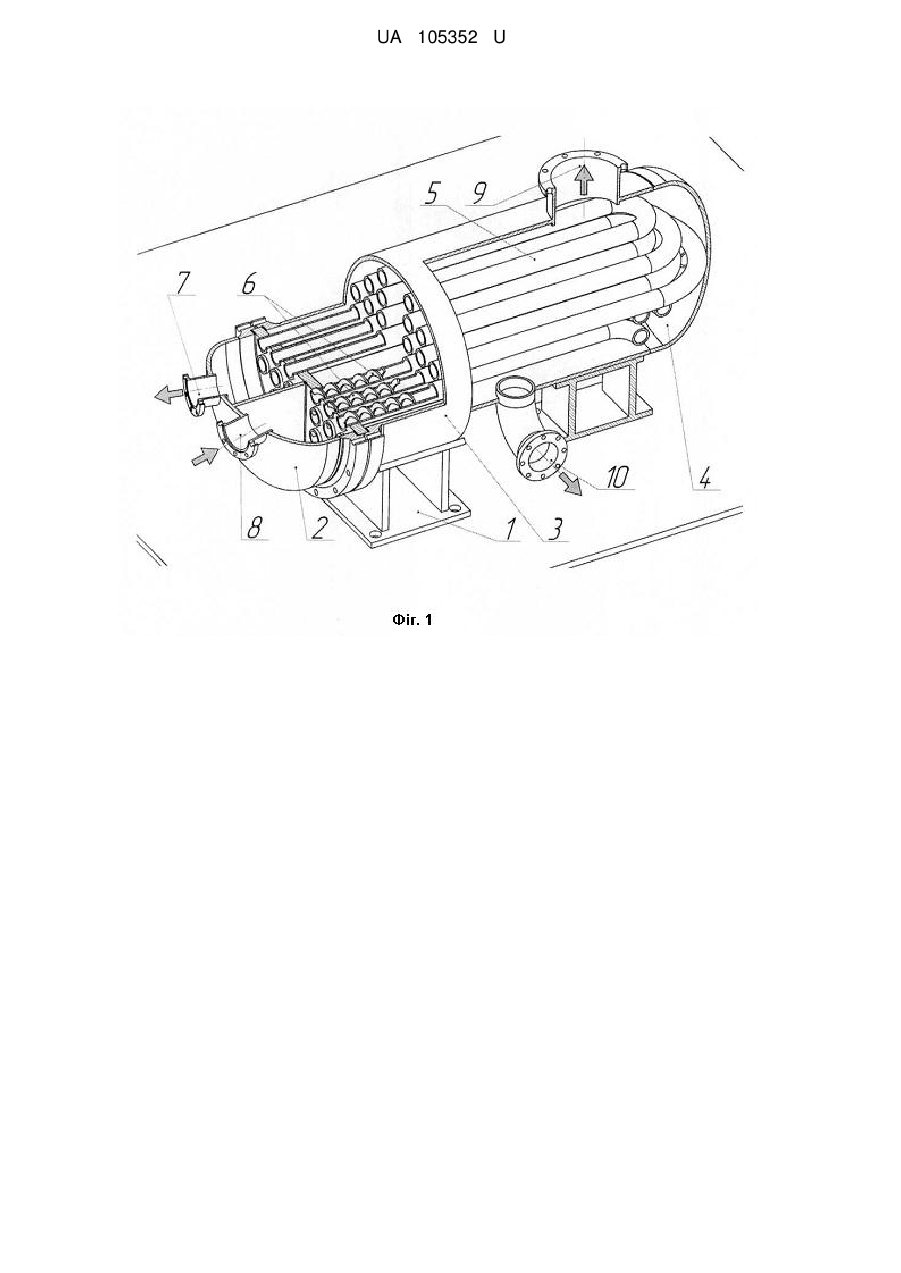

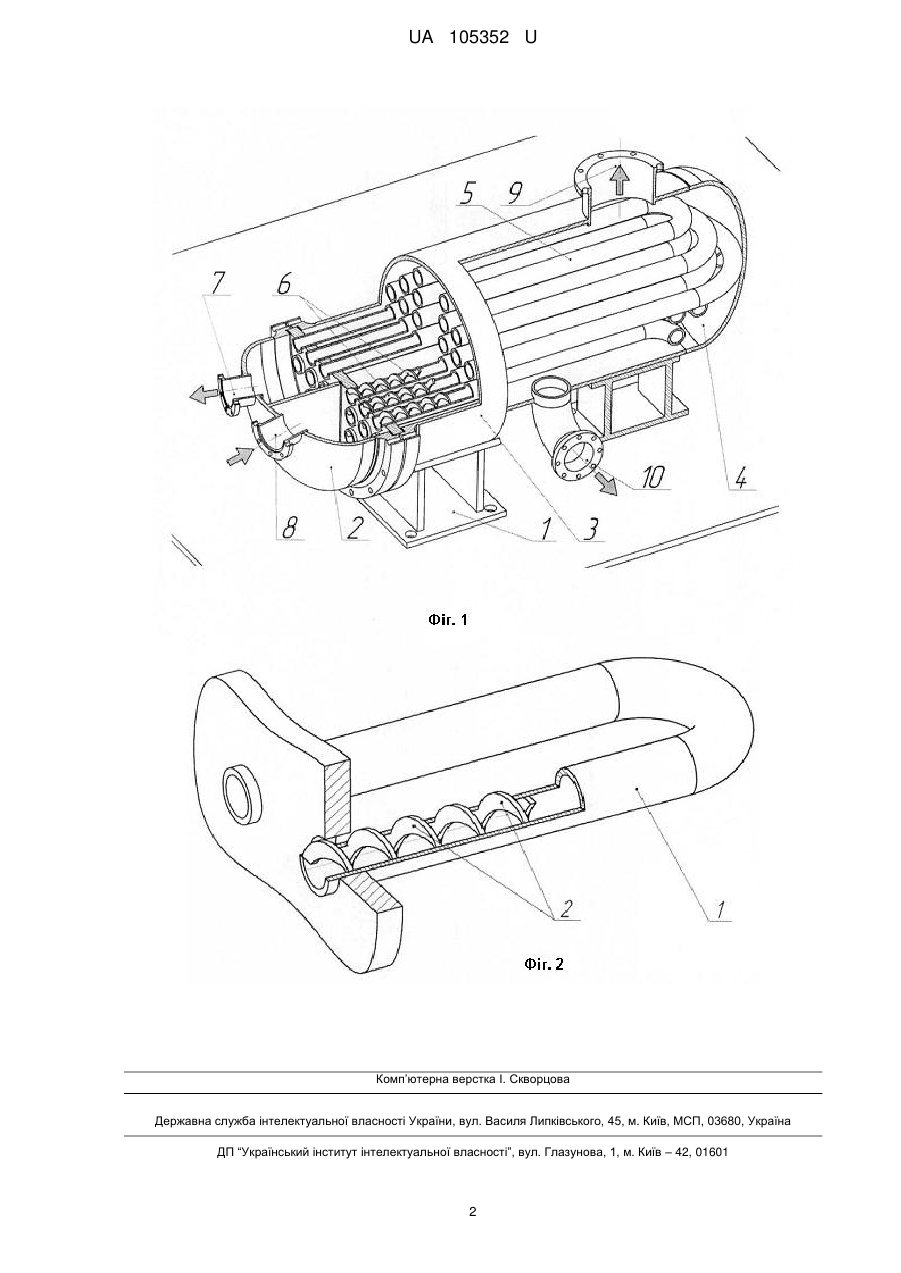

Реферат: Конденсатор являє собою кожухотрубний апарат. Теплообмінні труби містять спіральні елементи, розташовані на вході, довжиною 5-7 внутрішніх діаметрів труби. UA 105352 U (12) UA 105352 U UA 105352 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних та теплообмінних установках хімічної промисловості. Конструкція конденсатора, що пропонується, призначена для теплообміну, де необхідно передавати теплоту від одного теплоносія до іншого. Найбільш близьким аналогом за своєю конструкцією є патент Кип'ятильник uа59751, МПК F28D 7/00 від 25.11.2013 Бюл.№22. Недоліком даного теплообмінного апарату є неможливість використання U - подібних труб. В основу корисної моделі поставлено задачу підвищення ефективності роботи трубчатого елемента конденсатора, за допомогою удосконалення конструкції конденсатора, шляхом зміни внутрішньої форми трубчатого елемента конденсатора, що дозволяє збільшити поверхню контакту теплоносія зі стінкою труби та збільшити час перебування теплоносія в апараті і відповідно підвищити ефективність теплопередачі та роботи конденсатора. Поставлена задача вирішується встановленням у теплообмінні труби на вході спіральних елементів довжиною 5-7 внутрішніх діаметрів труб. Завдяки новому виконанню конденсатора, в якому теплообмінні труби мають на вході спіральні елементи, збільшується турбулізація потоку рідини і процес тепловіддачі стає більш інтенсивним. Корисна модель ілюструється кресленнями, де на Фіг.1 зображено поздовжній розріз конденсатора з U - подібними трубами, Фіг.2 - поперечний розріз трубчатого елемента конденсатора. За рахунок направляючих у вигляді періодичної спіралі на внутрішній стороні труб збільшується площа поверхні контакту теплоносія з трубчатим елементом конденсатора, відповідно зростає коефіцієнт тепловіддачі і коефіцієнт теплопередачі, що забезпечує підвищення ефективності роботи трубчатого елемента конденсатора. Конденсатор складається з опор 1 розподільчої камери 2, корпуса 3, кришки 4, теплообмінних труб 5, спіральних елементів 6, штуцера 7, 8. Конденсатор працює таким чином. Рідина, яку необхідно конденсувати поступає через штуцер 9, залишок рідини відводиться через штуцер 10. Охолоджуючий теплоносій поступає через штуцер 7, рухається по теплообмінних трубах 5 та відводиться через штуцер 8. Спіральні елементи 6, вставлені в теплообмінних трубах 5, забезпечують рух теплоносія по спіралі, за рахунок чого збільшується час перебування його в апараті. Конденсатори запропонованої конструкції можуть бути встановлені горизонтально чи вертикально, бути дво-, чотири- чи шестиходовими по трубному простору. Запропонована корисна модель нескладна у виготовленні та експлуатації, забезпечує ефективний теплообмін між речовинами у трубному та міжтрубному просторах. Джерело інформації Патент UA59751, МПК F28D 7/00. Кип'ятильник публ. від 25.11.2013р. Бюл. №22. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Конденсатор, який являє собою кожухотрубний апарат, який відрізняється тим, що теплообмінні труби містять спіральні елементи, розташовані на вході, довжиною 5-7 внутрішніх діаметрів труби. 1 UA 105352 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
