Двотрубна теплова мережа з коаксіально розташованими трубопроводами

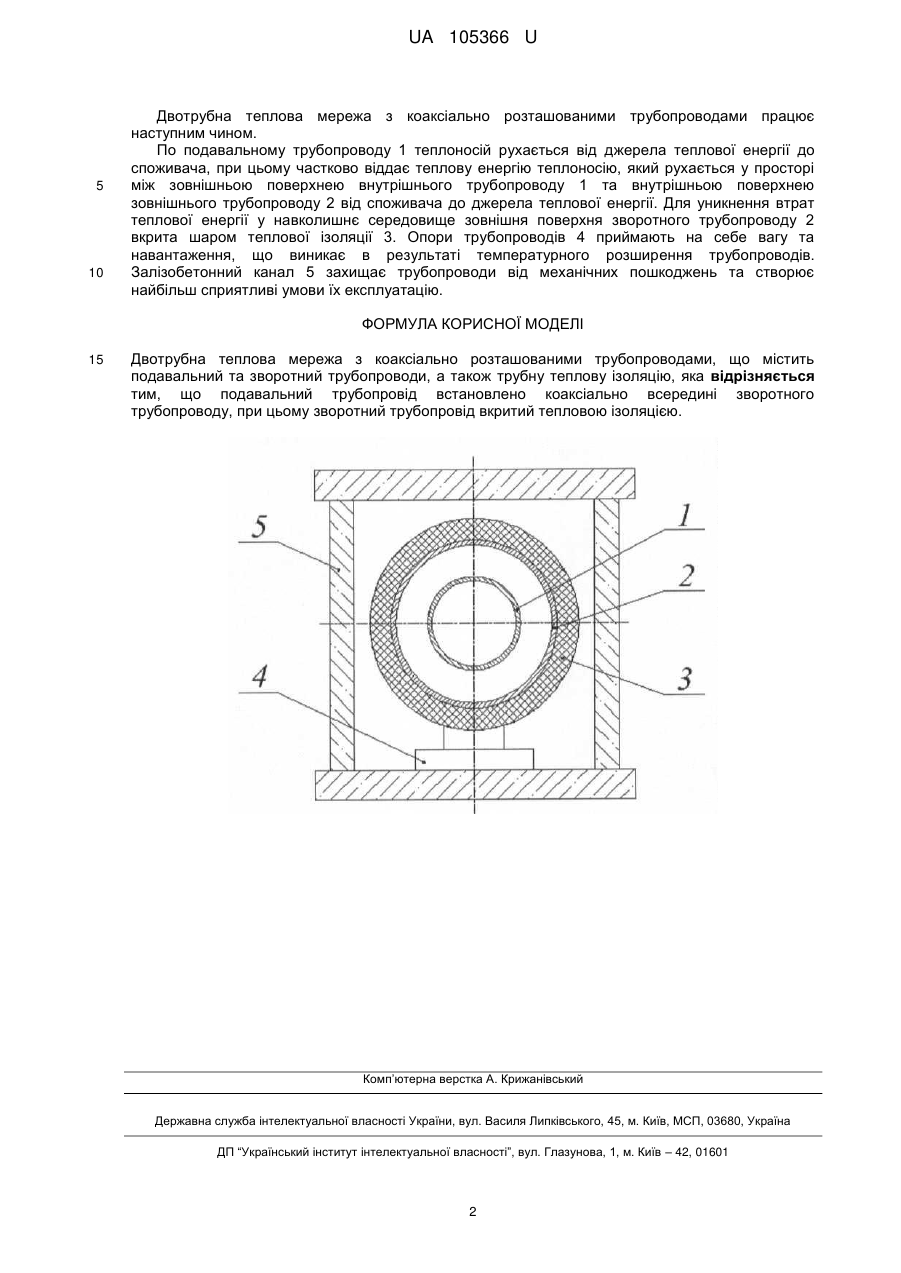

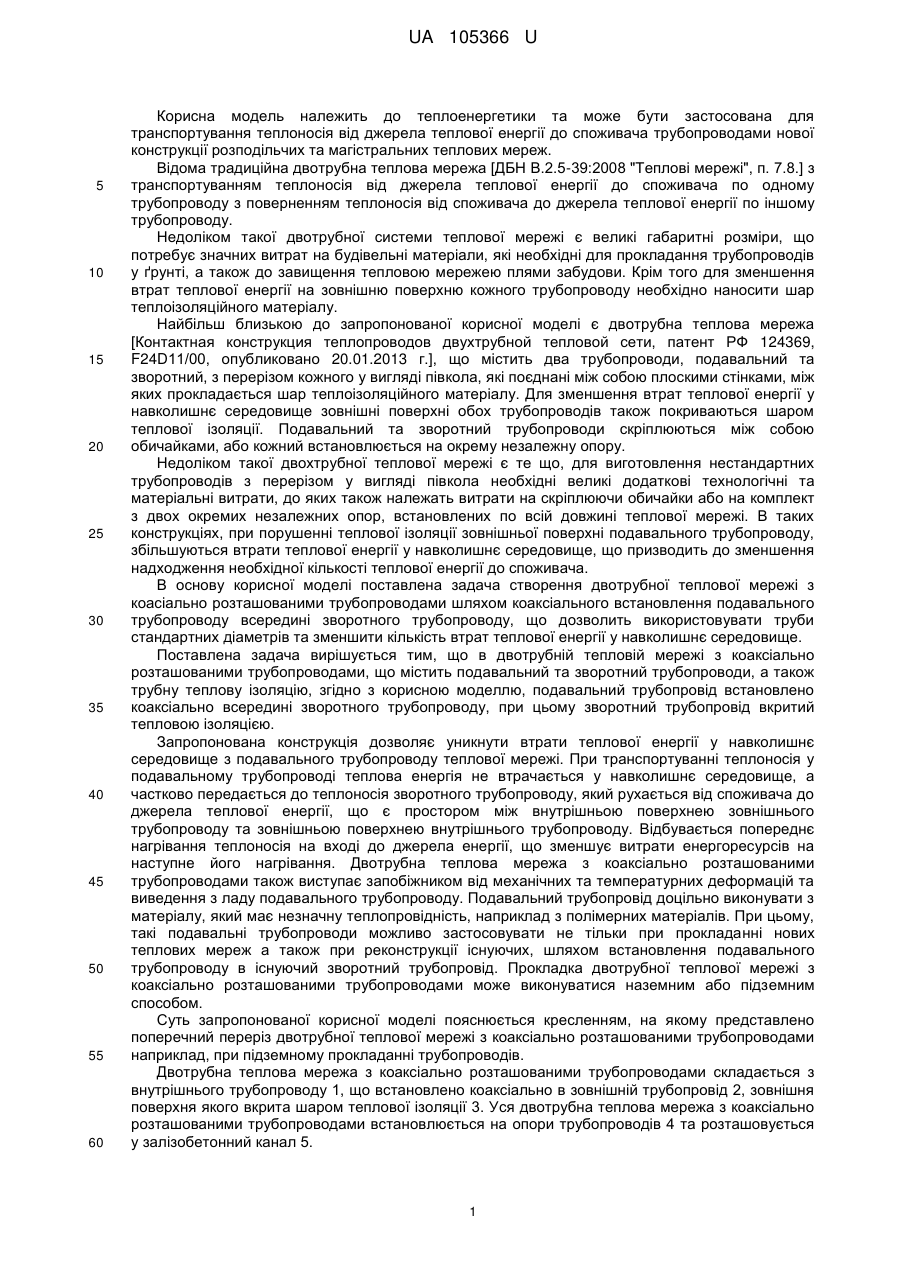

Реферат: UA 105366 U UA 105366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоенергетики та може бути застосована для транспортування теплоносія від джерела теплової енергії до споживача трубопроводами нової конструкції розподільчих та магістральних теплових мереж. Відома традиційна двотрубна теплова мережа [ДБН В.2.5-39:2008 "Теплові мережі", п. 7.8.] з транспортуванням теплоносія від джерела теплової енергії до споживача по одному трубопроводу з поверненням теплоносія від споживача до джерела теплової енергії по іншому трубопроводу. Недоліком такої двотрубної системи теплової мережі є великі габаритні розміри, що потребує значних витрат на будівельні матеріали, які необхідні для прокладання трубопроводів у ґрунті, а також до завищення тепловою мережею плями забудови. Крім того для зменшення втрат теплової енергії на зовнішню поверхню кожного трубопроводу необхідно наносити шар теплоізоляційного матеріалу. Найбільш близькою до запропонованої корисної моделі є двотрубна теплова мережа [Контактная конструкция теплопроводов двухтрубной тепловой сети, патент РФ 124369, F24D11/00, опубликовано 20.01.2013 г.], що містить два трубопроводи, подавальний та зворотний, з перерізом кожного у вигляді півкола, які поєднані між собою плоскими стінками, між яких прокладається шар теплоізоляційного матеріалу. Для зменшення втрат теплової енергії у навколишнє середовище зовнішні поверхні обох трубопроводів також покриваються шаром теплової ізоляції. Подавальний та зворотний трубопроводи скріплюються між собою обичайками, або кожний встановлюється на окрему незалежну опору. Недоліком такої двохтрубної теплової мережі є те що, для виготовлення нестандартних трубопроводів з перерізом у вигляді півкола необхідні великі додаткові технологічні та матеріальні витрати, до яких також належать витрати на скріплюючи обичайки або на комплект з двох окремих незалежних опор, встановлених по всій довжині теплової мережі. В таких конструкціях, при порушенні теплової ізоляції зовнішньої поверхні подавального трубопроводу, збільшуються втрати теплової енергії у навколишнє середовище, що призводить до зменшення надходження необхідної кількості теплової енергії до споживача. В основу корисної моделі поставлена задача створення двотрубної теплової мережі з коасіально розташованими трубопроводами шляхом коаксіального встановлення подавального трубопроводу всередині зворотного трубопроводу, що дозволить використовувати труби стандартних діаметрів та зменшити кількість втрат теплової енергії у навколишнє середовище. Поставлена задача вирішується тим, що в двотрубній тепловій мережі з коаксіально розташованими трубопроводами, що містить подавальний та зворотний трубопроводи, а також трубну теплову ізоляцію, згідно з корисною моделлю, подавальний трубопровід встановлено коаксіально всередині зворотного трубопроводу, при цьому зворотний трубопровід вкритий тепловою ізоляцією. Запропонована конструкція дозволяє уникнути втрати теплової енергії у навколишнє середовище з подавального трубопроводу теплової мережі. При транспортуванні теплоносія у подавальному трубопроводі теплова енергія не втрачається у навколишнє середовище, а частково передається до теплоносія зворотного трубопроводу, який рухається від споживача до джерела теплової енергії, що є простором між внутрішньою поверхнею зовнішнього трубопроводу та зовнішньою поверхнею внутрішнього трубопроводу. Відбувається попереднє нагрівання теплоносія на вході до джерела енергії, що зменшує витрати енергоресурсів на наступне його нагрівання. Двотрубна теплова мережа з коаксіально розташованими трубопроводами також виступає запобіжником від механічних та температурних деформацій та виведення з ладу подавального трубопроводу. Подавальний трубопровід доцільно виконувати з матеріалу, який має незначну теплопровідність, наприклад з полімерних матеріалів. При цьому, такі подавальні трубопроводи можливо застосовувати не тільки при прокладанні нових теплових мереж а також при реконструкції існуючих, шляхом встановлення подавального трубопроводу в існуючий зворотний трубопровід. Прокладка двотрубної теплової мережі з коаксіально розташованими трубопроводами може виконуватися наземним або підземним способом. Суть запропонованої корисної моделі пояснюється кресленням, на якому представлено поперечний переріз двотрубної теплової мережі з коаксіально розташованими трубопроводами наприклад, при підземному прокладаннітрубопроводів. Двотрубна теплова мережа з коаксіально розташованими трубопроводами складається з внутрішнього трубопроводу 1, що встановлено коаксіально в зовнішній трубопровід 2, зовнішня поверхня якого вкрита шаром теплової ізоляції 3. Уся двотрубна теплова мережа з коаксіально розташованими трубопроводами встановлюється на опори трубопроводів 4 та розташовується у залізобетонний канал 5. 1 UA 105366 U 5 10 Двотрубна теплова мережа з коаксіально розташованими трубопроводами працює наступним чином. По подавальному трубопроводу 1 теплоносій рухається від джерела теплової енергії до споживача, при цьому частково віддає теплову енергію теплоносію, який рухається у просторі між зовнішньою поверхнею внутрішнього трубопроводу 1 та внутрішньою поверхнею зовнішнього трубопроводу 2 від споживача до джерела теплової енергії. Для уникнення втрат теплової енергії у навколишнє середовище зовнішня поверхня зворотного трубопроводу 2 вкрита шаром теплової ізоляції 3. Опори трубопроводів 4 приймають на себе вагу та навантаження, що виникає в результаті температурного розширення трубопроводів. Залізобетонний канал 5 захищає трубопроводи від механічних пошкоджень та створює найбільш сприятливі умови їх експлуатацію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Двотрубна теплова мережа з коаксіально розташованими трубопроводами, що містить подавальний та зворотний трубопроводи, а також трубну теплову ізоляцію, яка відрізняється тим, що подавальний трубопровід встановлено коаксіально всередині зворотного трубопроводу, при цьому зворотний трубопровід вкритий тепловою ізоляцією. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
