Фуркальний каналонаповнювач

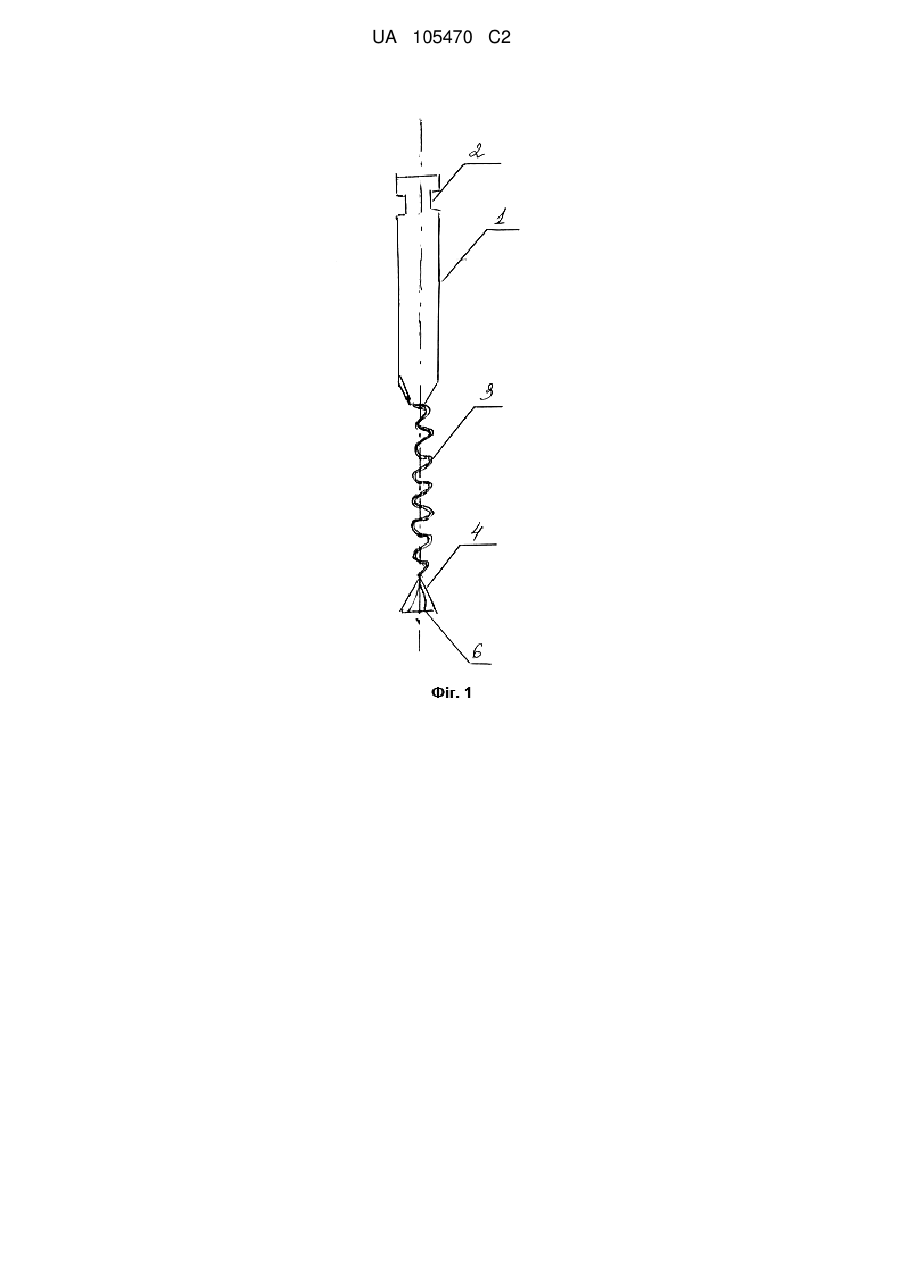

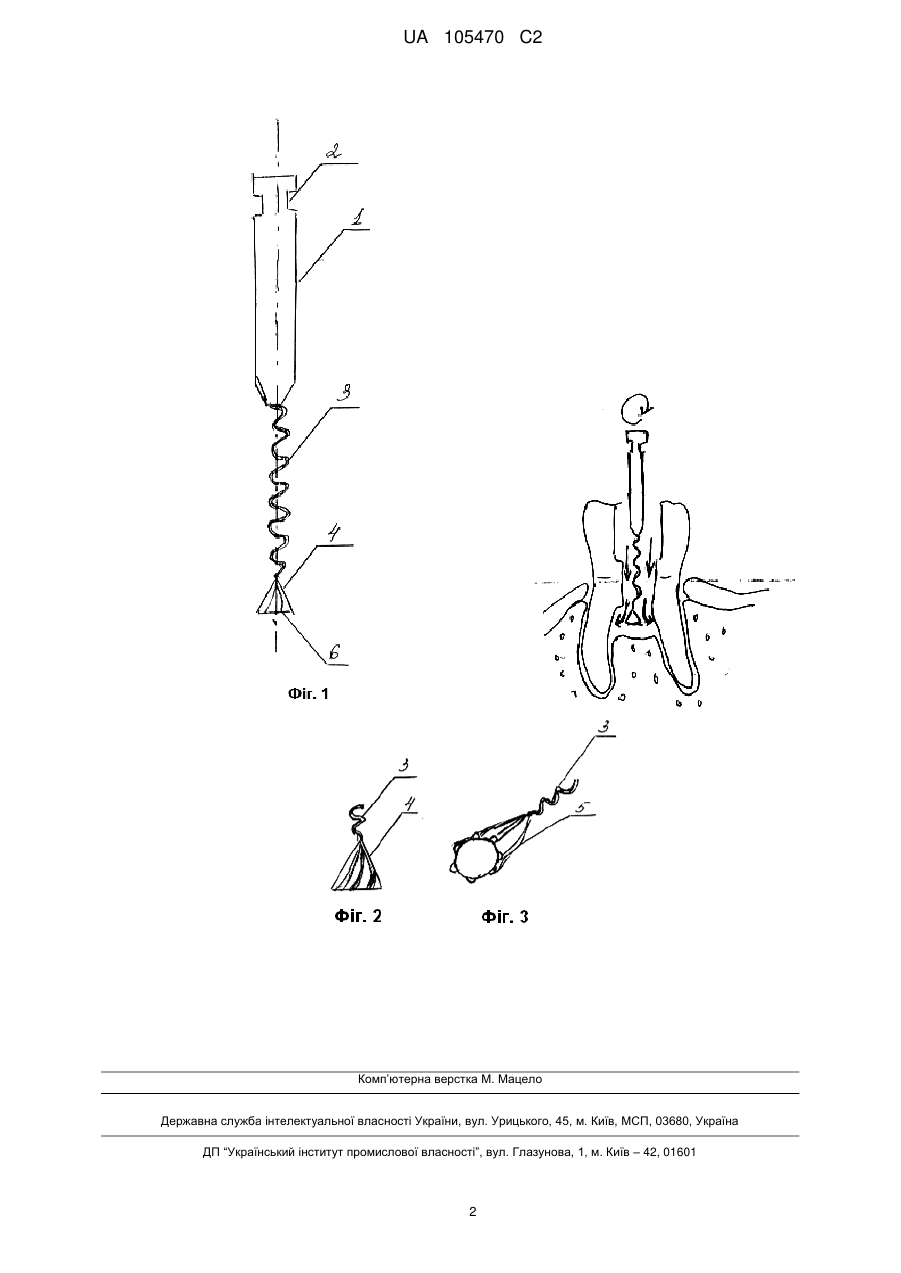

Реферат: Фуркальний каналонаповнювач містить ручку з прорізями для фіксації в кутовому наконечнику і робочу частину, виконану у вигляді спіралі. Каналонаповнювач містить конус, вершина якого монолітно з'єднана з кінчиком спіралі, при цьому на боковій поверхні конуса від вершини і в напрямку підмурка утворені валки. UA 105470 C2 (12) UA 105470 C2 UA 105470 C2 5 10 15 20 25 30 35 40 45 Запропонований винахід належить до галузі медицини, а саме - до стоматології. Для стабілізації запального процесу у вогнищі запалення в міжкореневому прозорі багатокореневого зуба утворюються з пульпової камери або зовнішньої поверхні зуба сполучені з періодонтом канали. Крізь них проводиться консервативне або хірургічне втручання. Введення крізь досить широкі канали лікувальних засобів безпосередньо в грануляційну тканину або в утворену в ній хірургічно порожнину виконується за допомогою каналонаповнювача. При виконанні цієї маніпуляції постійно існує загроза травмування уцілілої міжкореневої кісткової перетинки. Відомий каналонаповнювач (Lentulo) [1], що складається із ручки з проріззю для кутового наконечника і робочої частини у вигляді спіралі. Пристрій близький до запропонованого і прийнятий за прототип. Кінчик робочої частини спіралі гострий, тому при внесенні лікувальної пастоподібної маси в грануляційну тканину або в хірургічно утворену порожнину, в міжкореневому прозорі можливе випадкове ушкодження міжкореневої кісткової перетинки і потрапляння маси безпосередньо в кістку альвеолярного відростка. Таке ускладнення викликає розсмоктування прилеглої кістки міжкореневої перетинки, зменшення її висоти. В основу винаходу поставлено задачу удосконалення конструкції каналонаповнювача, що дозволить унеможливити ушкодження кісткової тканини міжкореневої перетинки при заповненні порожнин міжкореневого прозору багатокореневих зубів, а також уможливить потрапляння лікувальних речовин в бік підкореневих заглибин. Поставлена задача вирішується тим, що фуркальний каналонаповнювач містить ручку із прорізями для фіксації в кутовому наконечнику, а робоча частина має вигляд спіралі. Згідно з винаходом, поставлена задача вирішується тим, що кінчик спіралі монолітно з'єднаний із вершиною конуса, на боковій поверхні якої від вершини і в напрямі підмурка влаштовані валки. Таке виконання фуркального каналонаповнювача, коли при заповненні обширу конус своїм широким підмурком торкається вершини міжкореневої перетинки і цим унеможливлює потрапляння кінчика інструмента і пасти лікувальної речовини в товщу кісткової тканини. Таке виконання фуркального каналонаповнювача, коли валки влаштовані в напрямі від вершини до підмурка конуса, дозволяє їм при обертанні конуса разом з спіраллю, надавати руху пастоподібної лікувальної речовини вбік порожнин периферійної ділянки склепіння коренів. Лінійність валків від вершини конуса до підмурка може бути різноманітною. Загальний напрям приблизно відповідає напряму спіралі. Суть винаходу пояснюють креслення, де на Фіг. 1 - зображений загальний вигляд фуркального каналонаповнювача. Фіг. 2 - вигляд конуса збоку. Фіг. 3 - вигляд конусу знизу. Фуркальний каналонаповнювач містить ручку 1 із прорізями 2 для фіксації в кутовому накінцівнику, спіраль 3 і конус 4. На боковій поверхні конуса 4 влаштовані валки 5, а підмурок 6 плаский. Фуркальний каналонаповнювач використовується таким чином: пастоподібна лікувальна маса наноситься шпателем на конус 4 і спіраль 3. Крізь утворений пульпо-періодонтальний канал або канал з вестибулярної сторони зуба інструмент вводиться в обшир склепіння коренів багатокореневого зуба. Обертання інструмента призводить до руху пасти вздовж спіралі 3, а валки 5 надають напрям руху пасти вбік і частково поздовжньо. При цьому підмур 6 своєю пласкою поверхнею не травмує вершину міжкореневої перетинки. Джерело інформації: 1. Хельвит Э., Климек И., Аттин Т. Терапевтическая стоматология. - 1999, - С. 279. - Рис. 13 50 21 ФОРМУЛА ВИНАХОДУ 55 Фуркальний каналонаповнювач, що містить ручку з прорізями для фіксації в кутовому наконечнику і робочу частину, виконану у вигляді спіралі, який відрізняється тим, що містить конус, вершина якого монолітно з'єднана з кінчиком спіралі, при цьому на боковій поверхні конуса від вершини і в напрямку підмурка утворені валки. 1 UA 105470 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
