Клеєні листові сталеві анкери для монолітних залізобетонних плит зі сталевим профільованим настилом

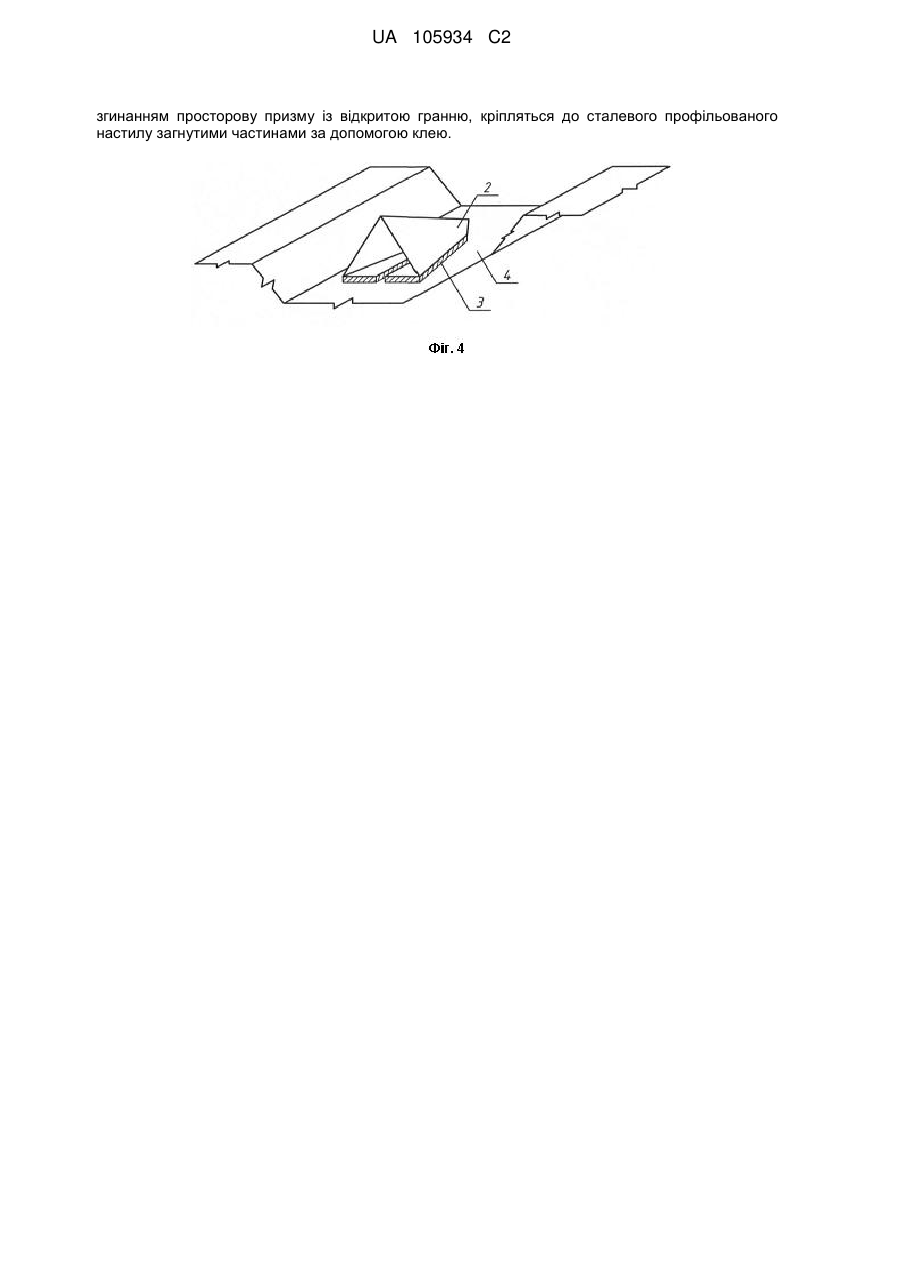

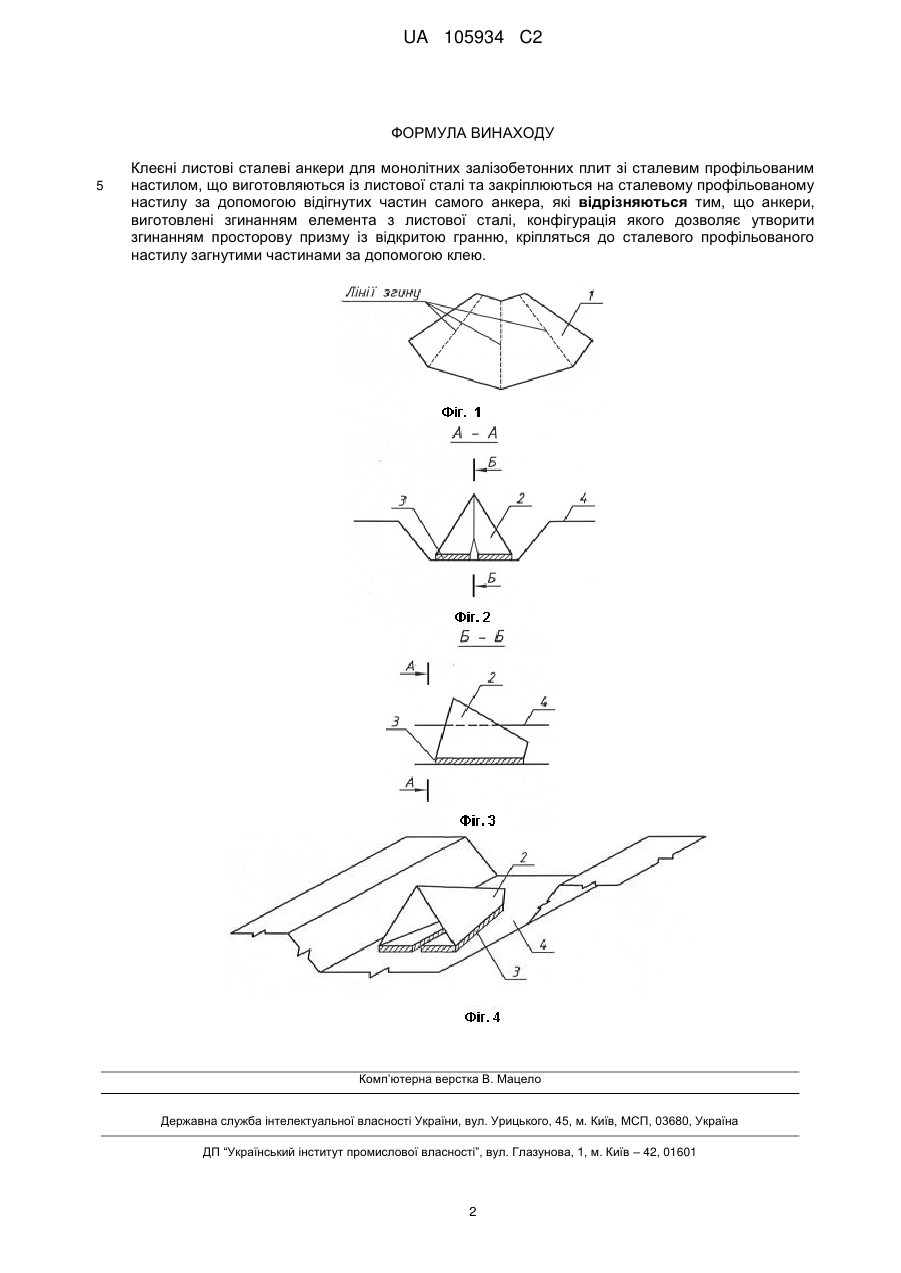

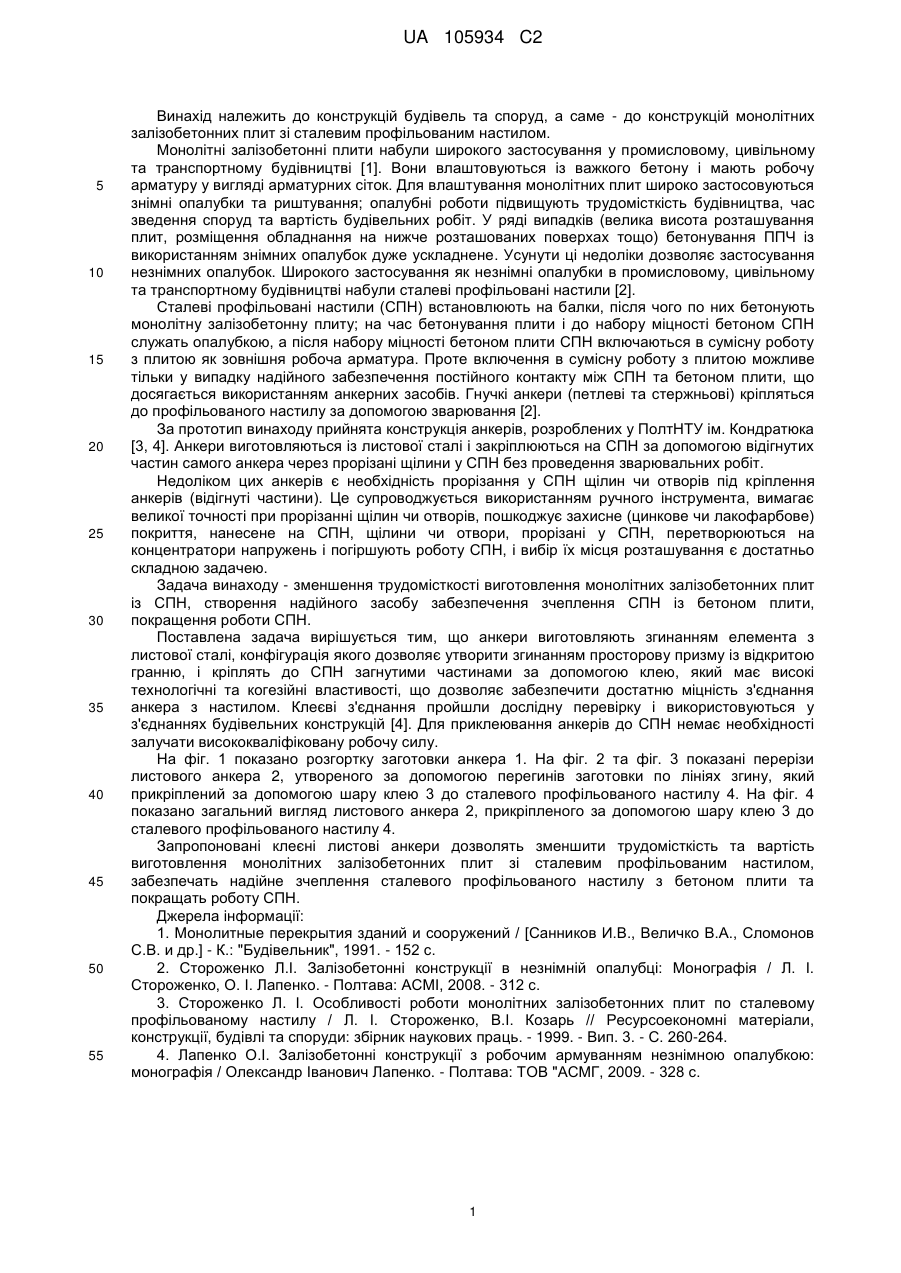

Реферат: Винахід належить до конструкцій будівель та споруд, а саме - до конструкцій монолітних залізобетонних плит зі сталевим профільованим настилом. Винахід спрямований на зменшення трудомісткості виготовлення монолітних залізобетонних плит із сталевим профільованим настилом та створення надійного засобу забезпечення зчеплення сталевого профільованого настилу із бетоном плити. Новим у винаході є те, що анкери, виготовлені згинанням елемента з листової сталі, конфігурація якого дозволяє утворити UA 105934 C2 (12) UA 105934 C2 згинанням просторову призму із відкритою гранню, кріпляться до сталевого профільованого настилу загнутими частинами за допомогою клею. UA 105934 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до конструкцій будівель та споруд, а саме - до конструкцій монолітних залізобетонних плит зі сталевим профільованим настилом. Монолітні залізобетонні плити набули широкого застосування у промисловому, цивільному та транспортному будівництві [1]. Вони влаштовуються із важкого бетону і мають робочу арматуру у вигляді арматурних сіток. Для влаштування монолітних плит широко застосовуються знімні опалубки та риштування; опалубні роботи підвищують трудомісткість будівництва, час зведення споруд та вартість будівельних робіт. У ряді випадків (велика висота розташування плит, розміщення обладнання на нижче розташованих поверхах тощо) бетонування ППЧ із використанням знімних опалубок дуже ускладнене. Усунути ці недоліки дозволяє застосування незнімних опалубок. Широкого застосування як незнімні опалубки в промисловому, цивільному та транспортному будівництві набули сталеві профільовані настили [2]. Сталеві профільовані настили (СПН) встановлюють на балки, після чого по них бетонують монолітну залізобетонну плиту; на час бетонування плити і до набору міцності бетоном СПН служать опалубкою, а після набору міцності бетоном плити СПН включаються в сумісну роботу з плитою як зовнішня робоча арматура. Проте включення в сумісну роботу з плитою можливе тільки у випадку надійного забезпечення постійного контакту між СПН та бетоном плити, що досягається використанням анкерних засобів. Гнучкі анкери (петлеві та стержньові) кріпляться до профільованого настилу за допомогою зварювання [2]. За прототип винаходу прийнята конструкція анкерів, розроблених у ПолтНТУ ім. Кондратюка [3, 4]. Анкери виготовляються із листової сталі і закріплюються на СПН за допомогою відігнутих частин самого анкера через прорізані щілини у СПН без проведення зварювальних робіт. Недоліком цих анкерів є необхідність прорізання у СПН щілин чи отворів під кріплення анкерів (відігнуті частини). Це супроводжується використанням ручного інструмента, вимагає великої точності при прорізанні щілин чи отворів, пошкоджує захисне (цинкове чи лакофарбове) покриття, нанесене на СПН, щілини чи отвори, прорізані у СПН, перетворюються на концентратори напружень і погіршують роботу СПН, і вибір їх місця розташування є достатньо складною задачею. Задача винаходу - зменшення трудомісткості виготовлення монолітних залізобетонних плит із СПН, створення надійного засобу забезпечення зчеплення СПН із бетоном плити, покращення роботи СПН. Поставлена задача вирішується тим, що анкери виготовляють згинанням елемента з листової сталі, конфігурація якого дозволяє утворити згинанням просторову призму із відкритою гранню, і кріплять до СПН загнутими частинами за допомогою клею, який має високі технологічні та когезійні властивості, що дозволяє забезпечити достатню міцність з'єднання анкера з настилом. Клеєві з'єднання пройшли дослідну перевірку і використовуються у з'єднаннях будівельних конструкцій [4]. Для приклеювання анкерів до СПН немає необхідності залучати висококваліфіковану робочу силу. На фіг. 1 показано розгортку заготовки анкера 1. На фіг. 2 та фіг. 3 показані перерізи листового анкера 2, утвореного за допомогою перегинів заготовки по лініях згину, який прикріплений за допомогою шару клею 3 до сталевого профільованого настилу 4. На фіг. 4 показано загальний вигляд листового анкера 2, прикріпленого за допомогою шару клею 3 до сталевого профільованого настилу 4. Запропоновані клеєні листові анкери дозволять зменшити трудомісткість та вартість виготовлення монолітних залізобетонних плит зі сталевим профільованим настилом, забезпечать надійне зчеплення сталевого профільованого настилу з бетоном плити та покращать роботу СПН. Джерела інформації: 1. Монолитные перекрытия зданий и сооружений / [Санников И.В., Величко В.А., Сломонов С.В. и др.] - К.: "Будівельник", 1991. - 152 с. 2. Стороженко Л.І. Залізобетонні конструкції в незнімній опалубці: Монографія / Л. І. Стороженко, О. І. Лапенко. - Полтава: АСМІ, 2008. - 312 с. 3. Стороженко Л. І. Особливості роботи монолітних залізобетонних плит по сталевому профільованому настилу / Л. І. Стороженко, В.І. Козарь // Ресурсоекономні матеріали, конструкції, будівлі та споруди: збірник наукових праць. - 1999. - Вип. 3. - С. 260-264. 4. Лапенко О.І. Залізобетонні конструкції з робочим армуванням незнімною опалубкою: монографія / Олександр Іванович Лапенко. - Полтава: ТОВ "АСМГ, 2009. - 328 с. 1 UA 105934 C2 ФОРМУЛА ВИНАХОДУ 5 Клеєні листові сталеві анкери для монолітних залізобетонних плит зі сталевим профільованим настилом, що виготовляються із листової сталі та закріплюються на сталевому профільованому настилу за допомогою відігнутих частин самого анкера, які відрізняються тим, що анкери, виготовлені згинанням елемента з листової сталі, конфігурація якого дозволяє утворити згинанням просторову призму із відкритою гранню, кріпляться до сталевого профільованого настилу загнутими частинами за допомогою клею. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
