Пристрій інвазійний для визначення розмірів біологічних структур з електронним відліковим цифровим механізмом

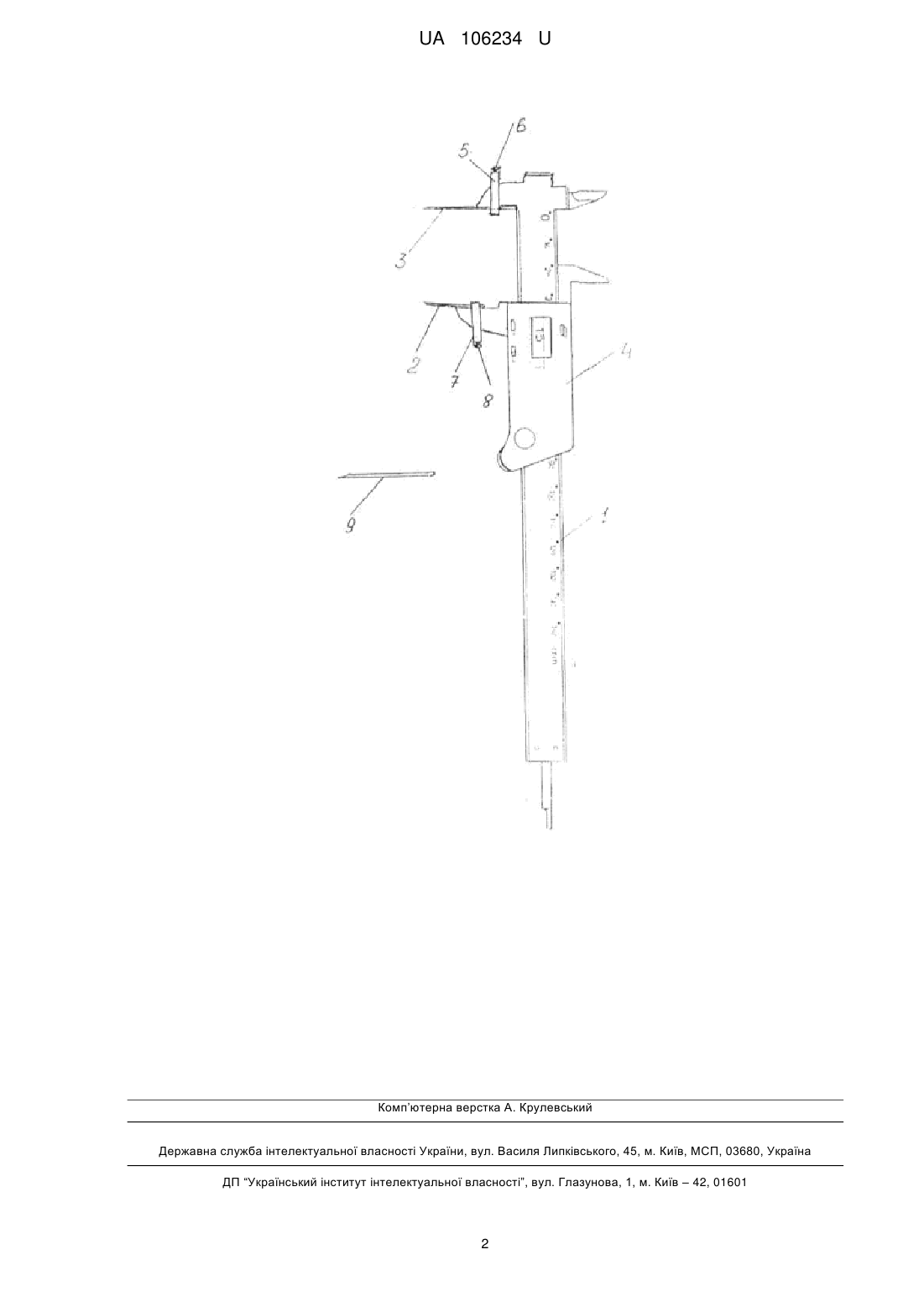

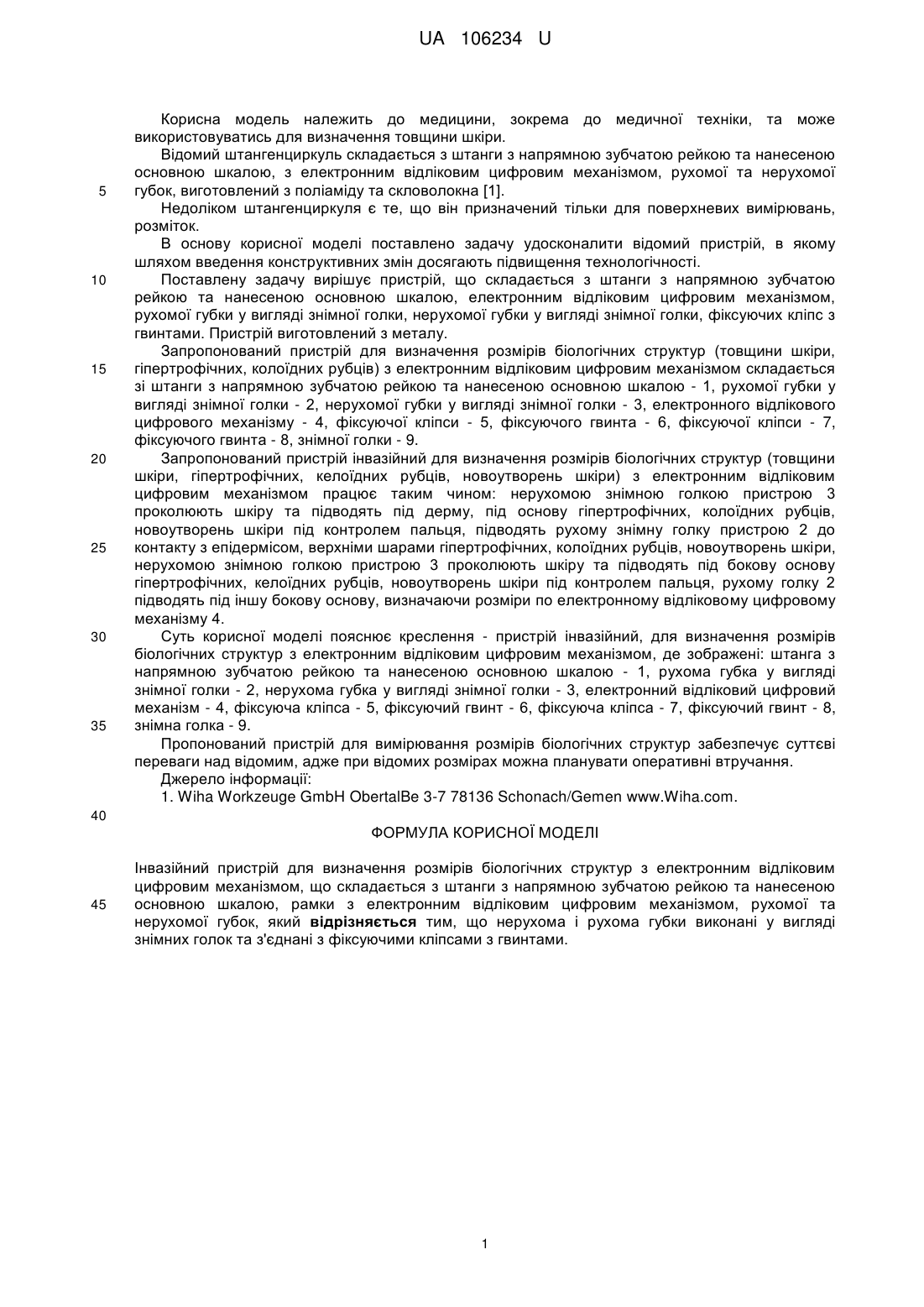

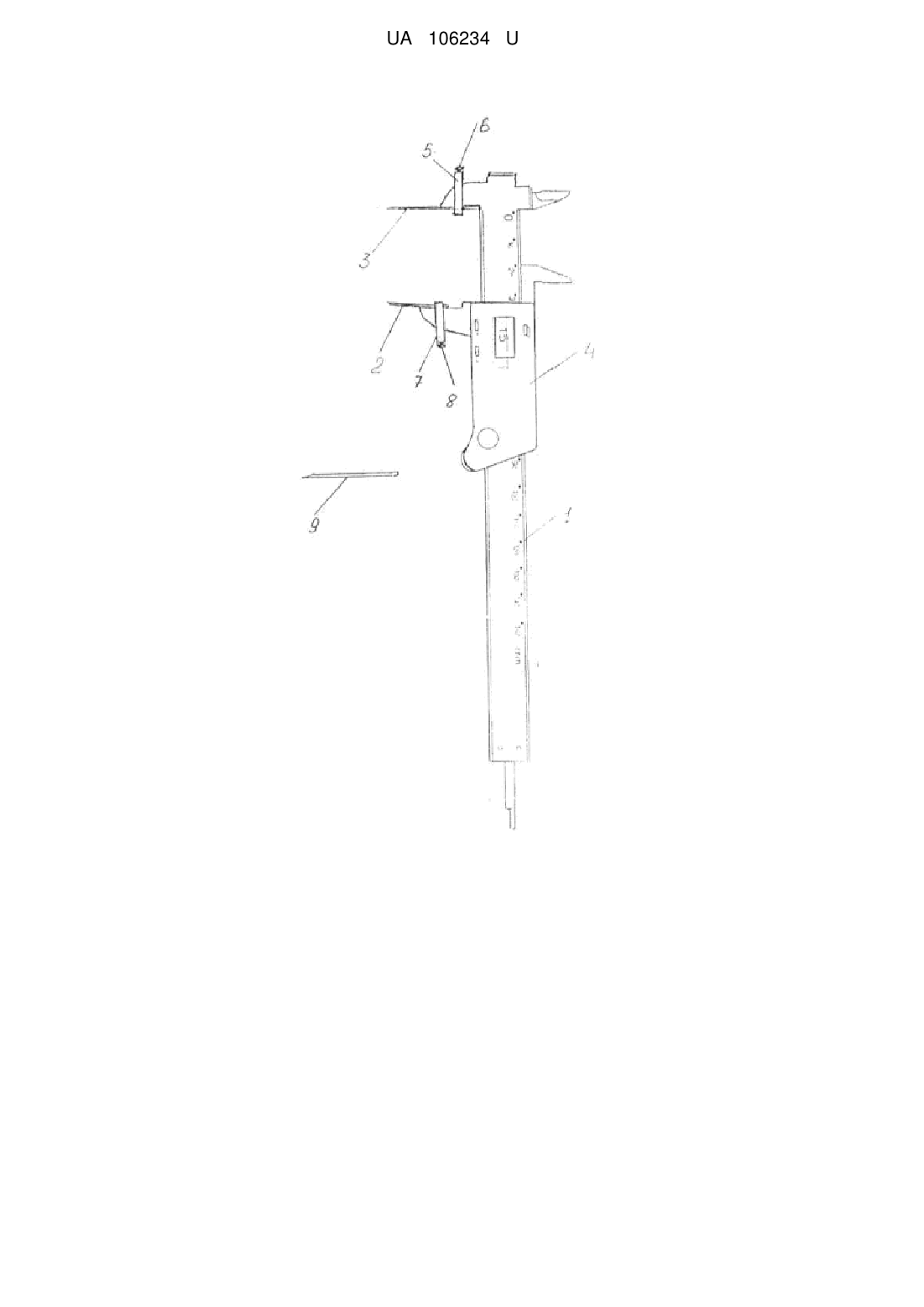

Реферат: Інвазійний пристрій для визначення розмірів біологічних структур з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок. При цьому нерухома і рухома губки виконані у вигляді знімних голок та з'єднані з фіксуючими кліпсами з гвинтами. UA 106234 U (54) ПРИСТРІЙ ІНВАЗІЙНИЙ ДЛЯ ВИЗНАЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 106234 U UA 106234 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлену задачу вирішує пристрій, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, електронним відліковим цифровим механізмом, рухомої губки у вигляді знімної голки, нерухомої губки у вигляді знімної голки, фіксуючих кліпс з гвинтами. Пристрій виготовлений з металу. Запропонований пристрій для визначення розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з електронним відліковим цифровим механізмом складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухомої губки у вигляді знімної голки - 2, нерухомої губки у вигляді знімної голки - 3, електронного відлікового цифрового механізму - 4, фіксуючої кліпси - 5, фіксуючого гвинта - 6, фіксуючої кліпси - 7, фіксуючого гвинта - 8, знімної голки - 9. Запропонований пристрій інвазійний для визначення розмірів біологічних структур (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри) з електронним відліковим цифровим механізмом працює таким чином: нерухомою знімною голкою пристрою 3 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому знімну голку пристрою 2 до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців, новоутворень шкіри, нерухомою знімною голкою пристрою 3 проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, рухому голку 2 підводять під іншу бокову основу, визначаючи розміри по електронному відліковому цифровому механізму 4. Суть корисної моделі пояснює креслення - пристрій інвазійний, для визначення розмірів біологічних структур з електронним відліковим цифровим механізмом, де зображені: штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка у вигляді знімної голки - 2, нерухома губка у вигляді знімної голки - 3, електронний відліковий цифровий механізм - 4, фіксуюча кліпса - 5, фіксуючий гвинт - 6, фіксуюча кліпса - 7, фіксуючий гвинт - 8, знімна голка - 9. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www.Wiha.com. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Інвазійний пристрій для визначення розмірів біологічних структур з електронним відліковим цифровим механізмом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, який відрізняється тим, що нерухома і рухома губки виконані у вигляді знімних голок та з'єднані з фіксуючими кліпсами з гвинтами. 1 UA 106234 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
