Пристрій для дослідження процесу фарбопередачі у друкарському контакті

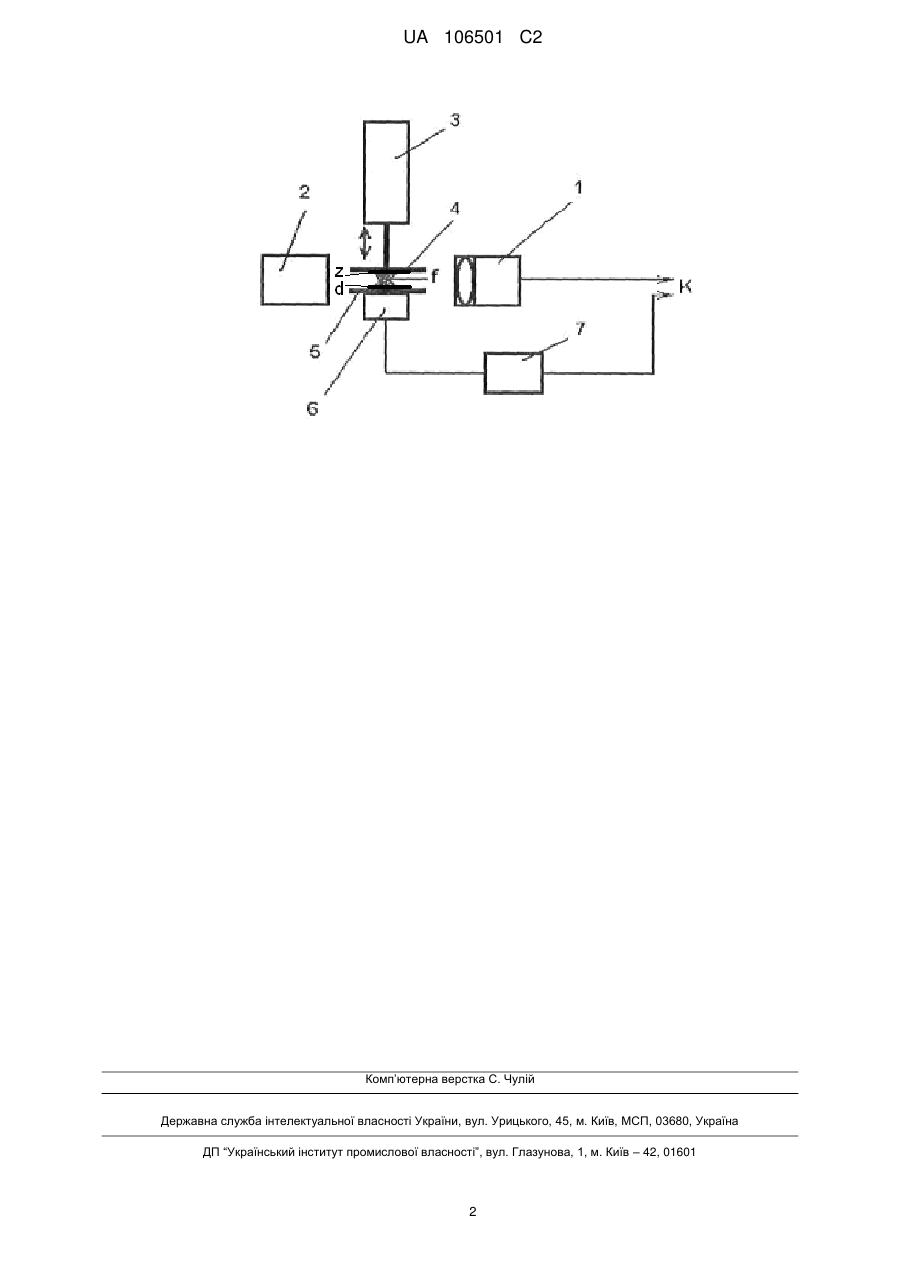

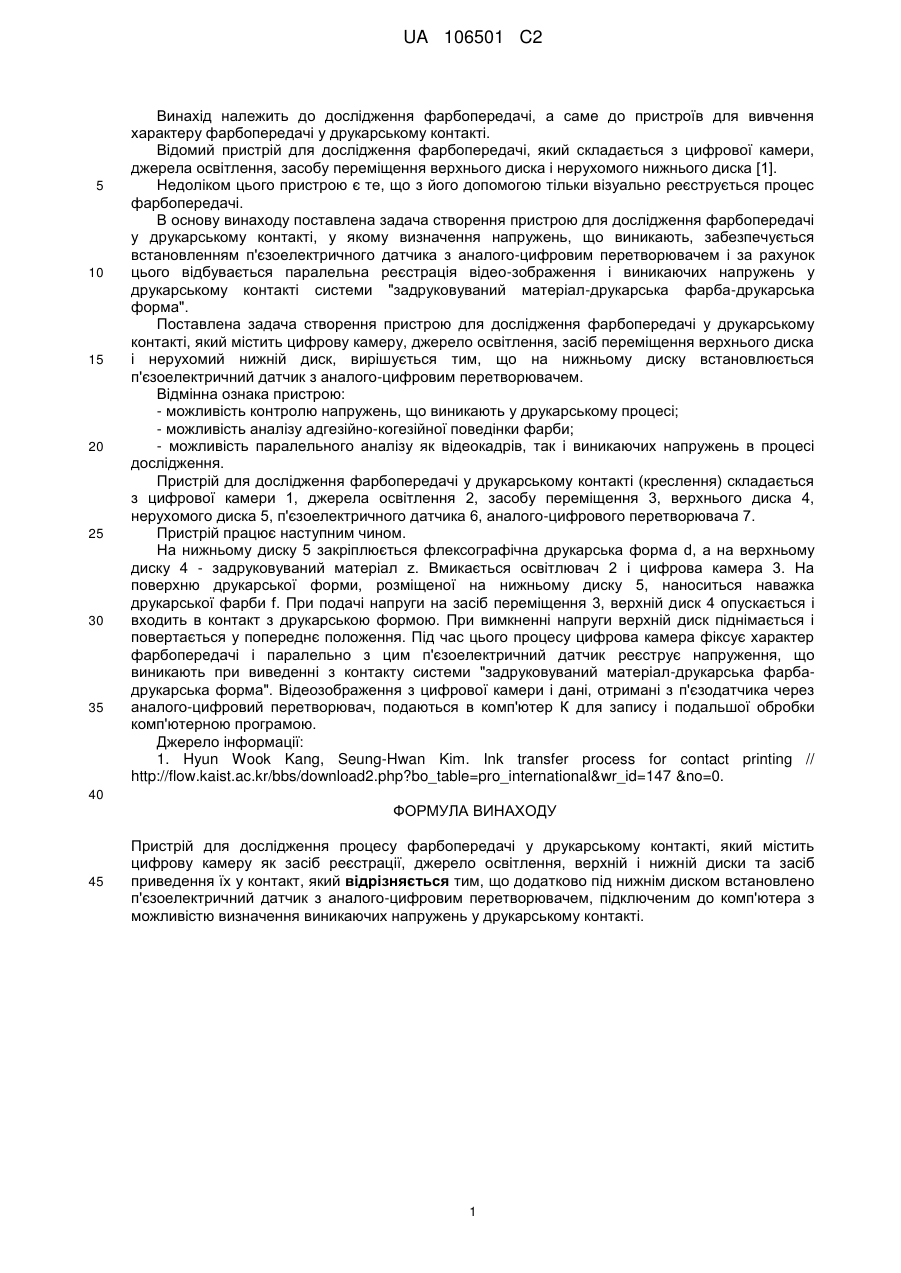

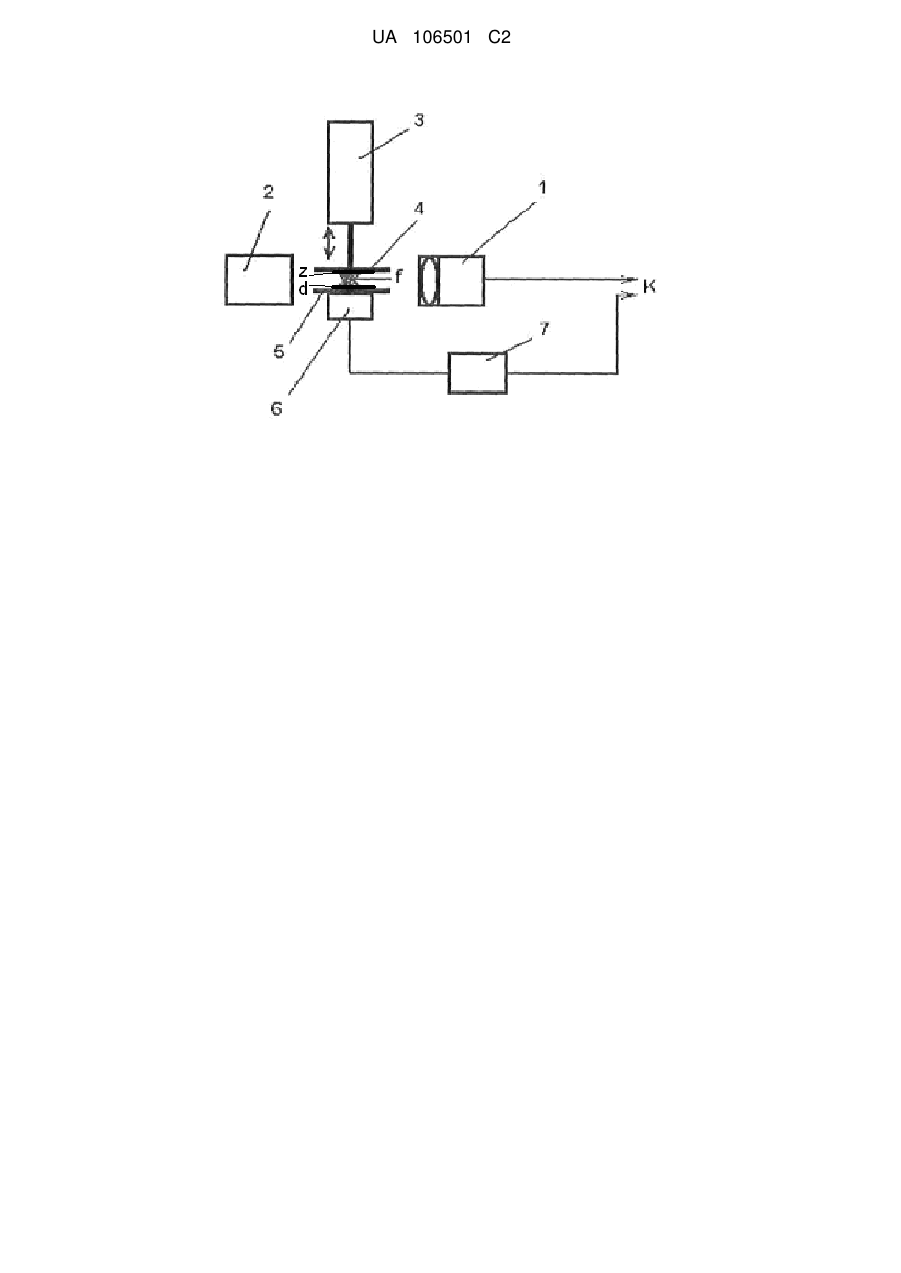

Реферат: Винахід належить до пристроїв для вивчення характеру фарбопередачі у друкарському контакті. Пристрій містить цифрову камеру, джерело освітлення, верхній та ніжній диски, засіб приведення дисків у контакт. Згідно з винаходом під нижнім диском додатково встановлено п'єзоелектричний датчик з аналого-цифровим перетворювачем, підключеним до комп'ютера з можливістю визначення виникаючих напружень у друкарському контакті. Пристрій дає можливість паралельного аналізу як відеокадрів, так і виникаючих напружень у друкарському контакті. UA 106501 C2 (12) UA 106501 C2 UA 106501 C2 5 10 15 20 25 30 35 Винахід належить до дослідження фарбопередачі, а саме до пристроїв для вивчення характеру фарбопередачі у друкарському контакті. Відомий пристрій для дослідження фарбопередачі, який складається з цифрової камери, джерела освітлення, засобу переміщення верхнього диска і нерухомого нижнього диска [1]. Недоліком цього пристрою є те, що з його допомогою тільки візуально реєструється процес фарбопередачі. В основу винаходу поставлена задача створення пристрою для дослідження фарбопередачі у друкарському контакті, у якому визначення напружень, що виникають, забезпечується встановленням п'єзоелектричного датчика з аналого-цифровим перетворювачем і за рахунок цього відбувається паралельна реєстрація відео-зображення і виникаючих напружень у друкарському контакті системи "задруковуваний матеріал-друкарська фарба-друкарська форма". Поставлена задача створення пристрою для дослідження фарбопередачі у друкарському контакті, який містить цифрову камеру, джерело освітлення, засіб переміщення верхнього диска і нерухомий нижній диск, вирішується тим, що на нижньому диску встановлюється п'єзоелектричний датчик з аналого-цифровим перетворювачем. Відмінна ознака пристрою: - можливість контролю напружень, що виникають у друкарському процесі; - можливість аналізу адгезійно-когезійної поведінки фарби; - можливість паралельного аналізу як відеокадрів, так і виникаючих напружень в процесі дослідження. Пристрій для дослідження фарбопередачі у друкарському контакті (креслення) складається з цифрової камери 1, джерела освітлення 2, засобу переміщення 3, верхнього диска 4, нерухомого диска 5, п'єзоелектричного датчика 6, аналого-цифрового перетворювача 7. Пристрій працює наступним чином. На нижньому диску 5 закріплюється флексографічна друкарська форма d, а на верхньому диску 4 - задруковуваний матеріал z. Вмикається освітлювач 2 і цифрова камера 3. На поверхню друкарської форми, розміщеної на нижньому диску 5, наноситься наважка друкарської фарби f. При подачі напруги на засіб переміщення 3, верхній диск 4 опускається і входить в контакт з друкарською формою. При вимкненні напруги верхній диск піднімається і повертається у попереднє положення. Під час цього процесу цифрова камера фіксує характер фарбопередачі і паралельно з цим п'єзоелектричний датчик реєструє напруження, що виникають при виведенні з контакту системи "задруковуваний матеріал-друкарська фарбадрукарська форма". Відеозображення з цифрової камери і дані, отримані з п'єзодатчика через аналого-цифровий перетворювач, подаються в комп'ютер К для запису і подальшої обробки комп'ютерною програмою. Джерело інформації: 1. Hyun Wook Kang, Seung-Hwan Kim. Ink transfer process for contact printing // http://flow.kaist.ac.kr/bbs/download2.php?bo_table=pro_international&wr_id=147 &no=0. 40 ФОРМУЛА ВИНАХОДУ 45 Пристрій для дослідження процесу фарбопередачі у друкарському контакті, який містить цифрову камеру як засіб реєстрації, джерело освітлення, верхній і нижній диски та засіб приведення їх у контакт, який відрізняється тим, що додатково під нижнім диском встановлено п'єзоелектричний датчик з аналого-цифровим перетворювачем, підключеним до комп'ютера з можливістю визначення виникаючих напружень у друкарському контакті. 1 UA 106501 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
