Спосіб фіксації підшипників у корпусі
Номер патенту: 10682
Опубліковано: 15.11.2005
Автори: Нікітін Станіслав Петрович, Бакум Микола Васильович, Нікітіна Олена Станіславівна
Формула / Реферат
Спосіб фіксації підшипників у корпусі, який включає виготовлення посадочного гнізда у корпусі та установлення підшипника у корпус, який відрізняється тим, що зовнішню поверхню кільця підшипника та внутрішню поверхню посадочного гнізда у корпусі під зовнішню поверхню кільця виконують ексцентричними до поверхні внутрішнього кільця підшипника, причому різницю між діаметрами внутрішньої поверхні посадочного гнізда та зовнішньої поверхні кільця підшипника виконують меншою від величини ексцентриситету.
Текст

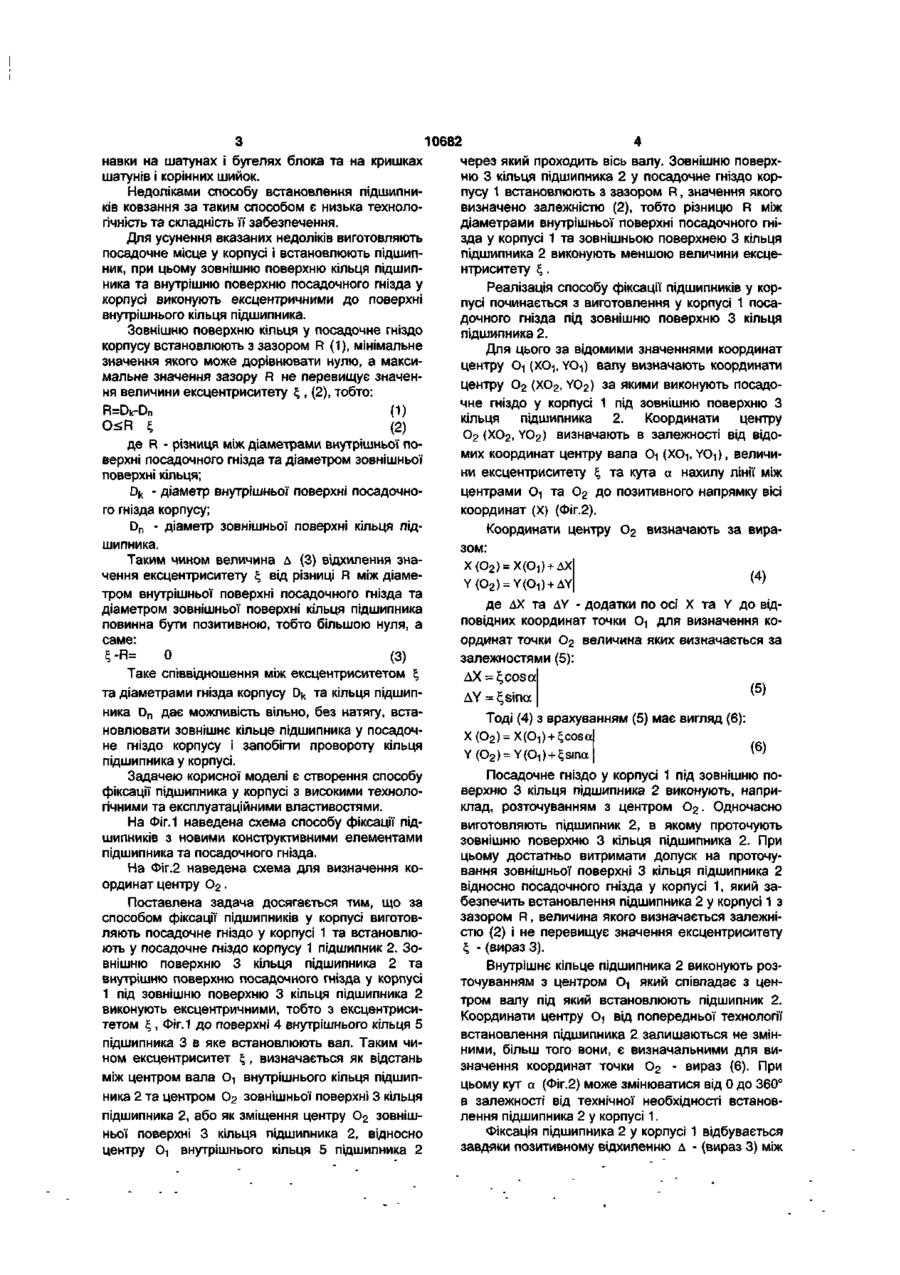

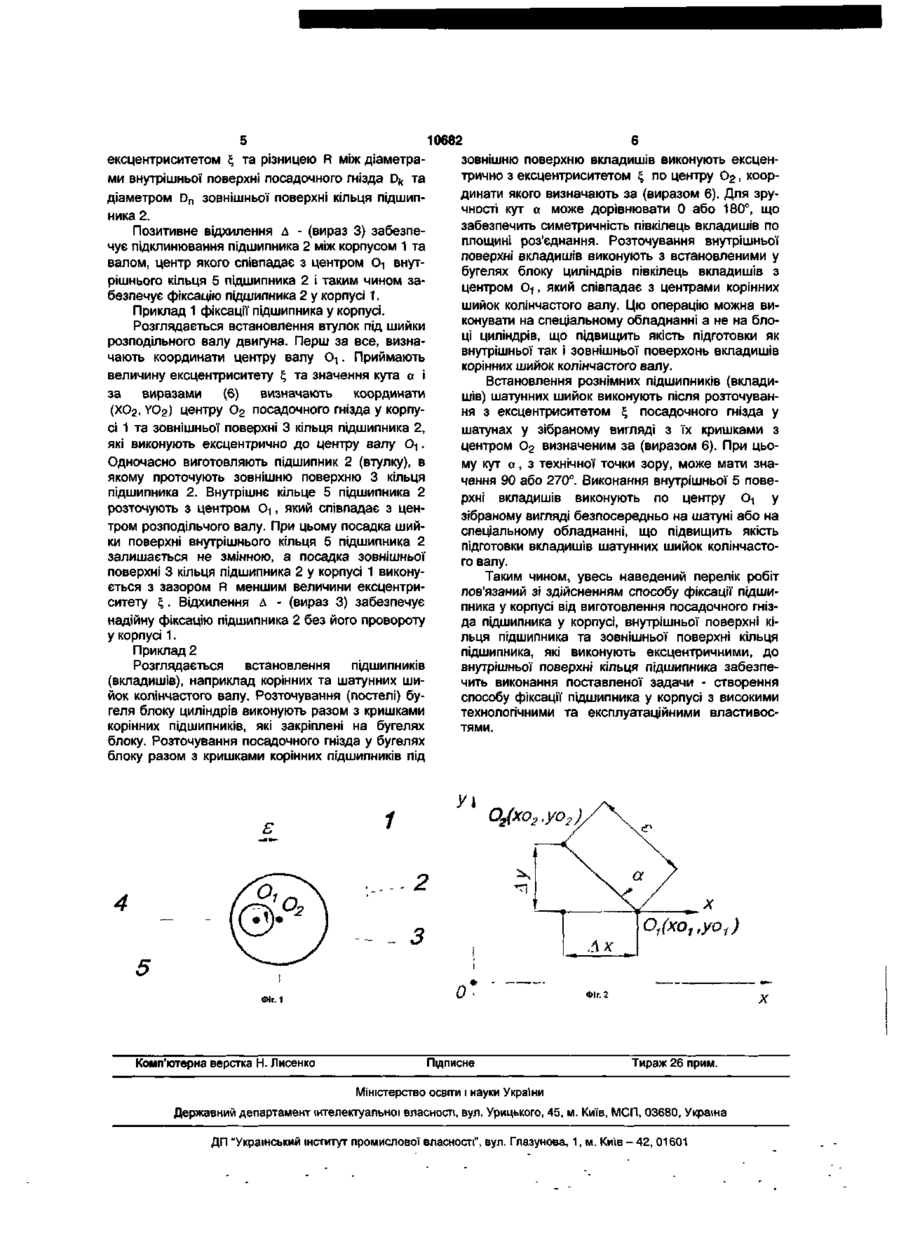

Спосіб фіксації ПІДШИПНИКІВ у корпусі, який включає виготовлення посадочного гнізда у корпу сі та установлення підшипника у корпус, який відрізняється тим, що зовнішню поверхню кільця підшипника та внутрішню поверхню посадочного гнізда у корпусі під зовнішню поверхню кільця виконують ексцентричними до поверхні внутрішнього кільця підшипника, причому різницю між діаметрами внутрішньої поверхні посадочного гнізда та зовнішньої поверхні кільця підшипника виконують меншою від величини ексцентриситету. Спосіб фіксації ПІДШИПНИКІВ у корпусі має відношення до галузі машинобудування і може бути використаний при створенні нових машин та пристосувань ність, яка полягає в необхідності витримати необхідні відхилення поля допуску для вибраної посадки, які змінюються від діаметра зовнішнього кільця. Підшипники ковзання виконують у вигляді втулок, які встановлюють у корпусі з натягом який забезпечує відсутність провертання її відносно корпусу. Прикладом такого встановлення ПІДШИПНИКІВ ковзання може бути монтаж ПІДШИПНИКІВ ДЛЯ розподільного вала двигуна внутрішнього згоряння. Для зручності монтажу вала в блоці опорні шийки та їхні втулки мають діаметри, які послідовно зменшуються [Трактори та автомобілі. 4.1 Автотракторні двигуни навч. посіб. / М.Г.Сандомирський, М Ф.Бойко, А.Т.Лебедев та ІНШІ; за ред. проф. А.Т.Лебедева - К.: Вища шк., 2000 -357с] Підшипники ковзання можуть бути виконані рознімними, тобто виконані у вигляді двох півкілець - вкладишів, наприклад підшипники колінчастого валу 4, сторінка 83 . Пщшипники колінчастого вала, які виконані у вигляді двох півкілець - вкладишів, один з яких для корінних опор розміщений у розточці (постелі) бугеля блока, а інший - у постелі кришки корінного підшипника. Верхній і нижній вкладиші шатунного підшипника розміщені, ВІДПОВІДНО, у постелях кривошипної головки шатуна та його кришки. Вкладиші встановлюють у постіль з натягом 0,05-0,07мм 4, стор.84 . Для запобігання провертання вкладишів вони мають виступи - вуса, що входять у ВІДПОВІДНІ ка ВІДОМІ способи встановлення ПІДШИПНИКІВ у корпусі в залежності від виду навантаження, режимів роботи [Киркач Н Ф., Баласанян Р.А. Расчет и проектирование деталей машин: (Учебн пособие для техн. Вузов). - 3-е изд., перераб. и доп X.. Основа, 1991 - 276с. - приложения. Таблица 23 на стр 263] визначають тип посадки ПІДШИПНИКІВ кочення у корпусі За типом посадок ПІДШИПНИКІВ кочення визначають поля допусків [Перель Л.Я. Подшипники качения: Расчет, проектирование и обслуживание опор: Справочник - М.- Машиностроение, 1983. - 543с. - Раздел 6 "Посадки подшипников качения" на стр 196-197]. А за даними таблиці 65 сторінка 83 [Подшипники качения: Справочник - каталог / Под ред. В Н.Нарышкина и Р.В Коросташевского - М.: Машиностроение, 1984. -280с] визначають межі відхилення поля допуску для визначеної посадки в залежності від діаметра зовнішнього кільця підшипника Встановлення ПІДШИПНИКІВ кочення у корпусі за 2 - (Перель Л.Я.) може бути виконано, в залежності від посадки, з натягом (посадки Е8, G6, G7, Н4, Н5, Н6, Н7, Н8, Н9), з натягом та зазором (посадки IS4, IS5, IS6,I6, IS7, I7, K5, Кб, К7) та з зазором (посадки М5, Мб, М7, N6, N7, Р6, Р7). Недоліком відомого способу встановлення ПІДШИПНИКІВ кочення у корпусі є низька технологіч CM 00 CD О) 10682 4 через який проходить вісь валу. Зовнішню поверхню 3 кільця підшипника 2 у посадочне гніздо корпусу 1 встановлюють з зазором R, значення якого визначено залежністю (2), тобто різницю R між діаметрами внутрішньої поверхні посадочного гнізда у корпусі 1 та зовнішньою поверхнею 3 кільця підшипника 2 виконують меншою величини ексцентриситету %. Реалізація способу фіксації підшипників у корпусі починається з виготовлення у корпусі 1 посадочного гнізда під зовнішню поверхню 3 кільця підшипника 2. Для цього за відомими значеннями координат центру О-| (ХО-), YO-)) валу визначають координати центру О 2 (ХО2, YO2) за якими виконують посадочне гніздо у корпусі 1 під зовнішню поверхню З R=Dk-Dn (1) кільця підшипника 2. Координати центру 0
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for fixation of bearings in the body
Автори англійськоюNikitin Stanislav Petrovych, Bakum Mykola Vasyliovych, Nikitina Olena Stanislavivna
Назва патенту російськоюСпособ фиксации подшипников в корпусе
Автори російськоюНикитин Станислав Петрович, Бакум Николай Васильевич, Никитина Елена Станиславовна
МПК / Мітки
МПК: F16C 32/00
Мітки: фіксації, корпусі, підшипників, спосіб
