Подвійний кулірний пресовий трикотаж із пресових петель

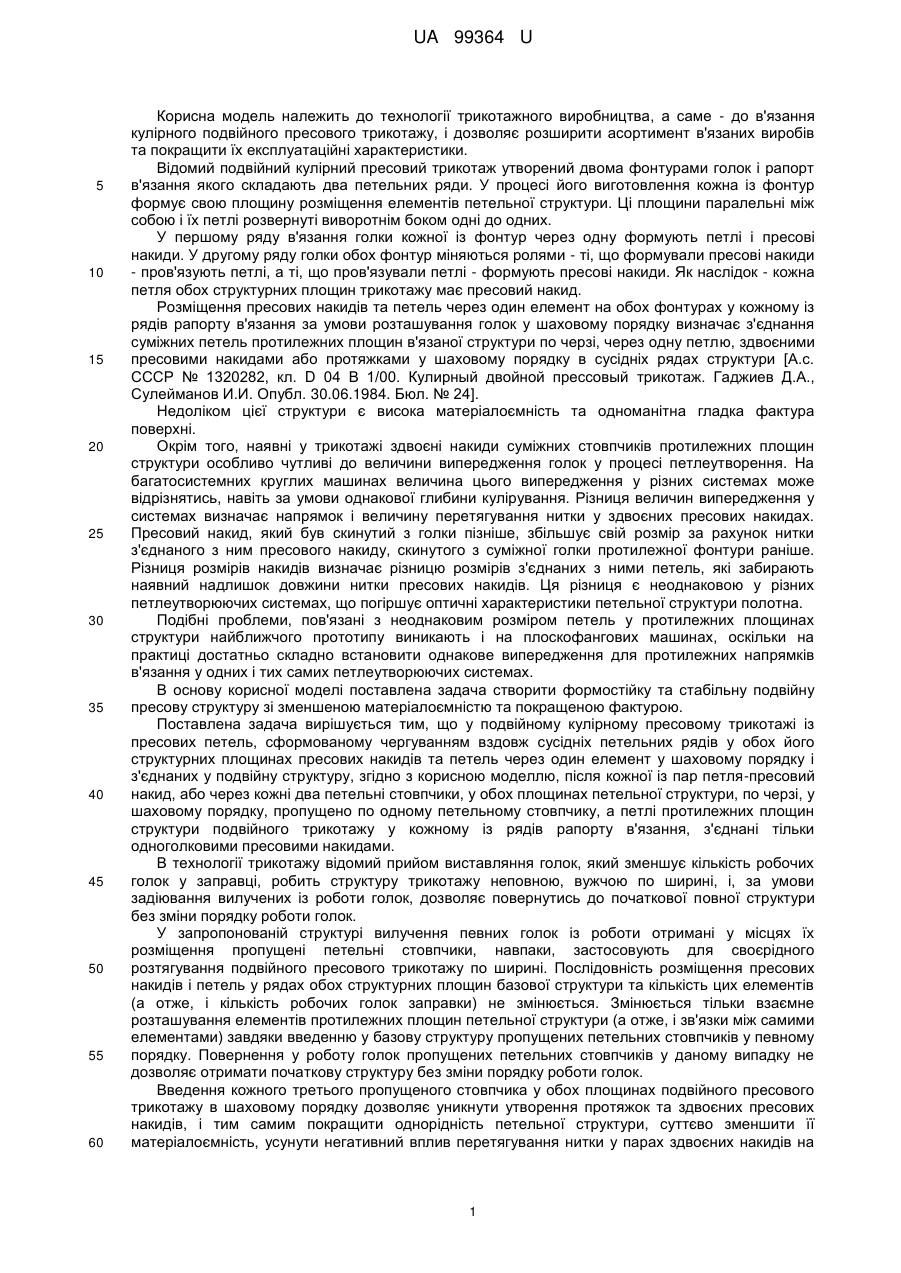

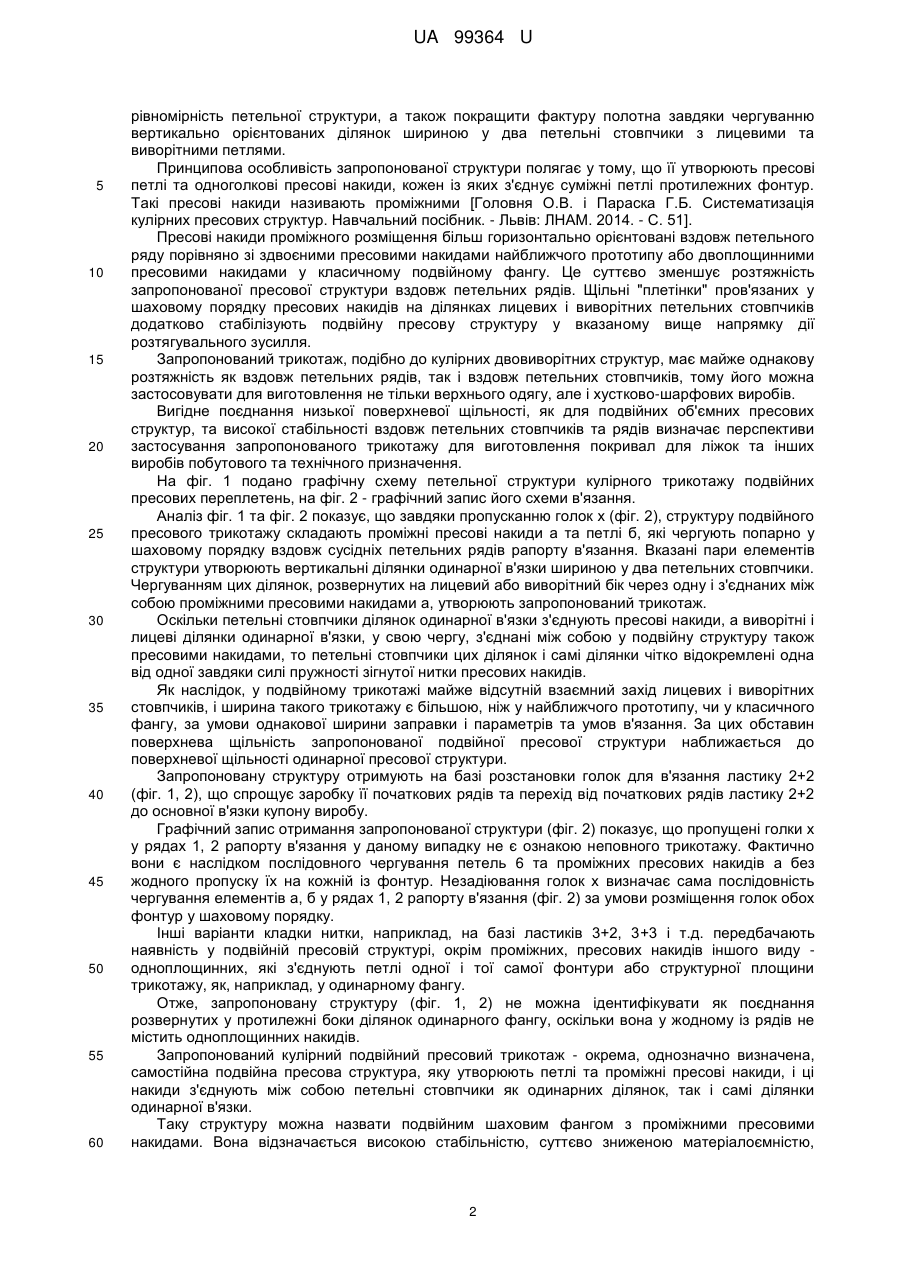

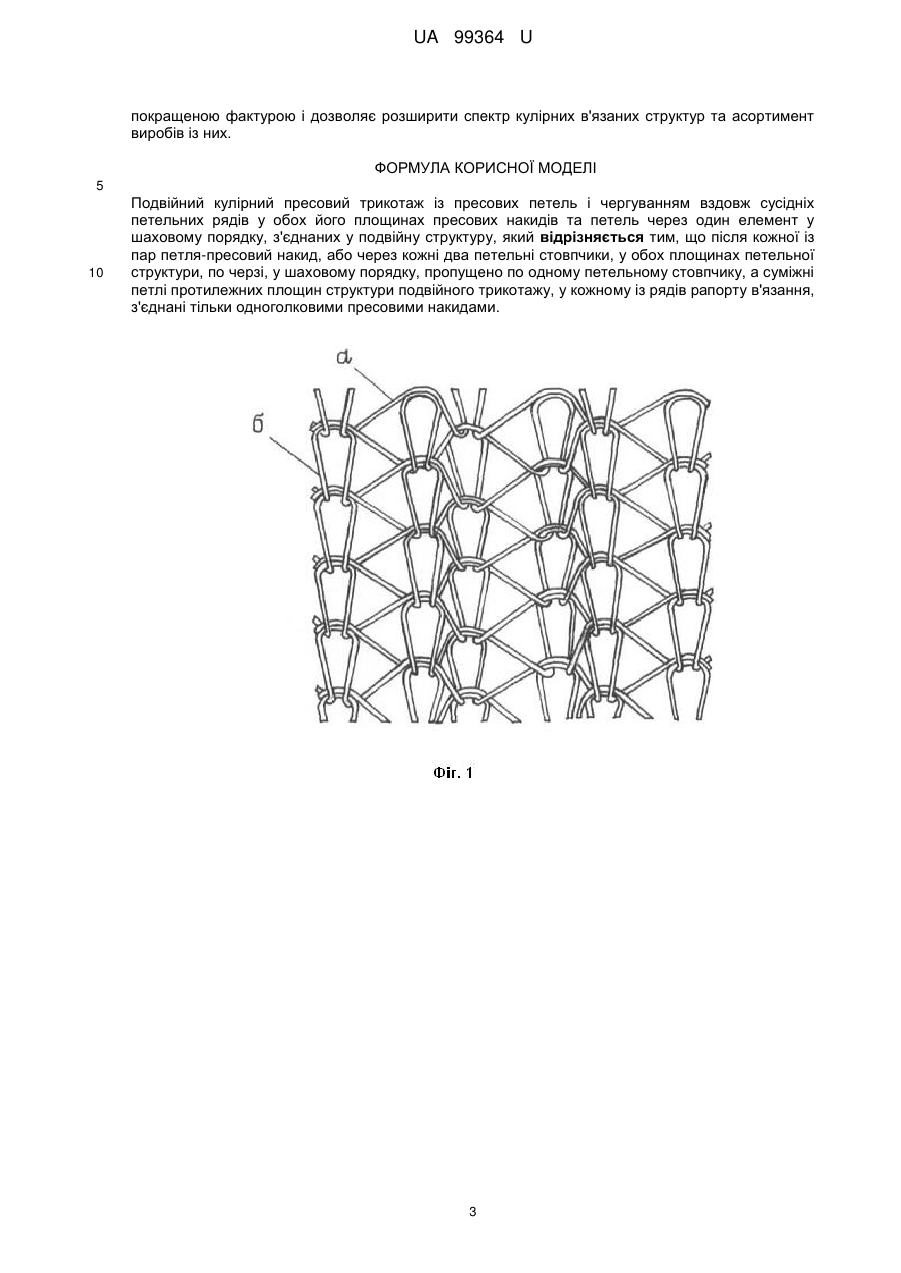

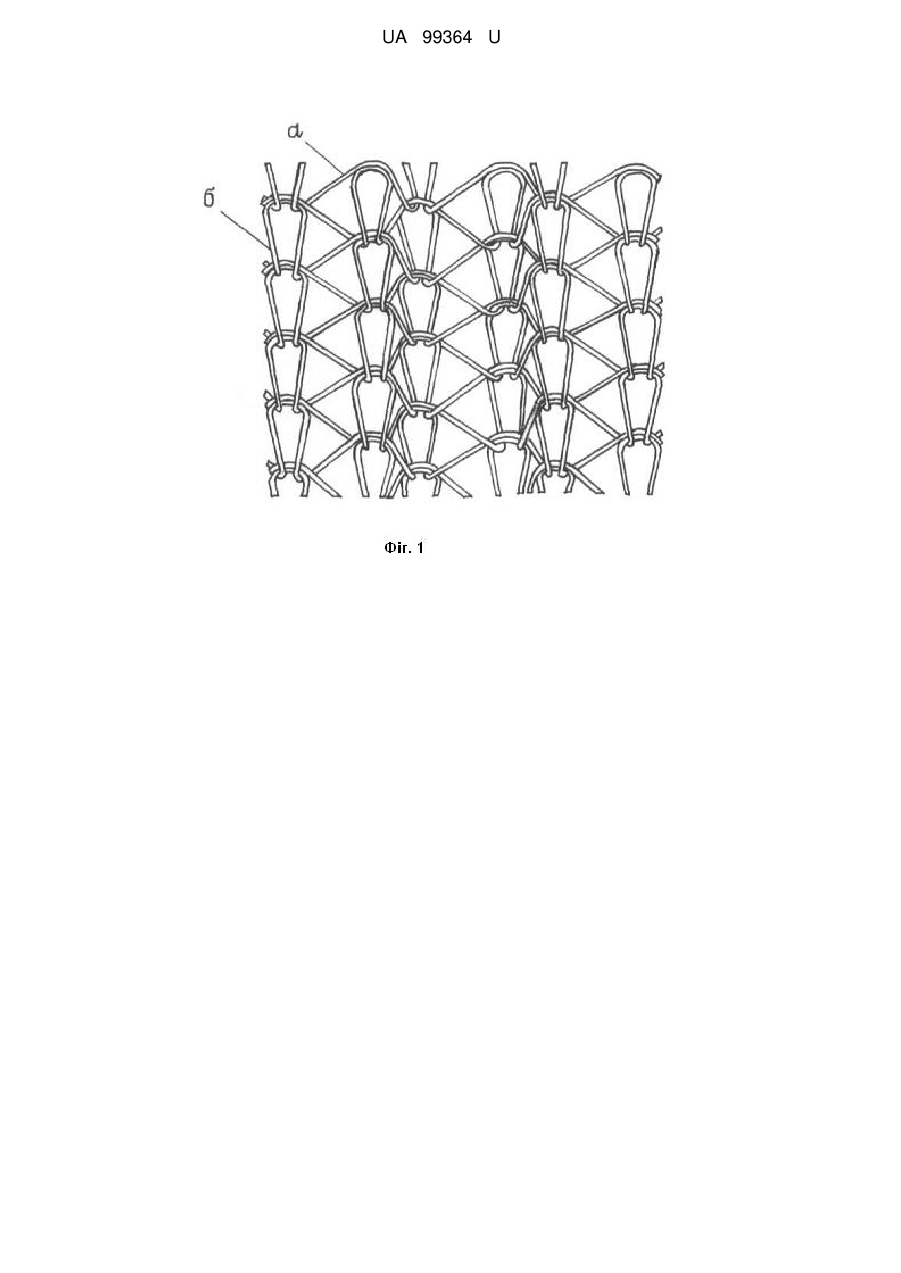

Реферат: Подвійний кулірний пресовий трикотаж із пресових петель і чергуванням вздовж сусідніх петельних рядів у обох його площинах пресових накидів та петель через один елемент у шаховому порядку, з'єднаних у подвійну структуру. Після кожної із пар петля-пресовий накид або через кожні два петельні стовпчики, у обох площинах петельної структури, по черзі, у шаховому порядку, пропущено по одному петельному стовпчику, а суміжні петлі протилежних площин структури подвійного трикотажу, у кожному із рядів рапорту в'язання, з'єднані тільки одноголовими пресовими накидами. UA 99364 U (54) ПОДВІЙНИЙ КУЛІРНИЙ ПРЕСОВИЙ ТРИКОТАЖ ІЗ ПРЕСОВИХ ПЕТЕЛЬ UA 99364 U UA 99364 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології трикотажного виробництва, а саме - до в'язання кулірного подвійного пресового трикотажу, і дозволяє розширити асортимент в'язаних виробів та покращити їх експлуатаційні характеристики. Відомий подвійний кулірний пресовий трикотаж утворений двома фонтурами голок і рапорт в'язання якого складають два петельних ряди. У процесі його виготовлення кожна із фонтур формує свою площину розміщення елементів петельної структури. Ці площини паралельні між собою і їх петлі розвернуті виворотнім боком одні до одних. У першому ряду в'язання голки кожної із фонтур через одну формують петлі і пресові накиди. У другому ряду голки обох фонтур міняються ролями - ті, що формували пресові накиди - пров'язують петлі, а ті, що пров'язували петлі - формують пресові накиди. Як наслідок - кожна петля обох структурних площин трикотажу має пресовий накид. Розміщення пресових накидів та петель через один елемент на обох фонтурах у кожному із рядів рапорту в'язання за умови розташування голок у шаховому порядку визначає з'єднання суміжних петель протилежних площин в'язаної структури по черзі, через одну петлю, здвоєними пресовими накидами або протяжками у шаховому порядку в сусідніх рядах структури [А.с. СССР № 1320282, кл. D 04 В 1/00. Кулирный двойной прессовый трикотаж. Гаджиев Д.А., Сулейманов И.И. Опубл. 30.06.1984. Бюл. № 24]. Недоліком цієї структури є висока матеріалоємність та одноманітна гладка фактура поверхні. Окрім того, наявні у трикотажі здвоєні накиди суміжних стовпчиків протилежних площин структури особливо чутливі до величини випередження голок у процесі петлеутворення. На багатосистемних круглих машинах величина цього випередження у різних системах може відрізнятись, навіть за умови однакової глибини кулірування. Різниця величин випередження у системах визначає напрямок і величину перетягування нитки у здвоєних пресових накидах. Пресовий накид, який був скинутий з голки пізніше, збільшує свій розмір за рахунок нитки з'єднаного з ним пресового накиду, скинутого з суміжної голки протилежної фонтури раніше. Різниця розмірів накидів визначає різницю розмірів з'єднаних з ними петель, які забирають наявний надлишок довжини нитки пресових накидів. Ця різниця є неоднаковою у різних петлеутворюючих системах, що погіршує оптичні характеристики петельної структури полотна. Подібні проблеми, пов'язані з неоднаковим розміром петель у протилежних площинах структури найближчого прототипу виникають і на плоскофангових машинах, оскільки на практиці достатньо складно встановити однакове випередження для протилежних напрямків в'язання у одних і тих самих петлеутворюючих системах. В основу корисної моделі поставлена задача створити формостійку та стабільну подвійну пресову структуру зі зменшеною матеріалоємністю та покращеною фактурою. Поставлена задача вирішується тим, що у подвійному кулірному пресовому трикотажі із пресових петель, сформованому чергуванням вздовж сусідніх петельних рядів у обох його структурних площинах пресових накидів та петель через один елемент у шаховому порядку і з'єднаних у подвійну структуру, згідно з корисною моделлю, після кожної із пар петля-пресовий накид, або через кожні два петельні стовпчики, у обох площинах петельної структури, по черзі, у шаховому порядку, пропущено по одному петельному стовпчику, а петлі протилежних площин структури подвійного трикотажу у кожному із рядів рапорту в'язання, з'єднані тільки одноголковими пресовими накидами. В технології трикотажу відомий прийом виставляння голок, який зменшує кількість робочих голок у заправці, робить структуру трикотажу неповною, вужчою по ширині, і, за умови задіювання вилучених із роботи голок, дозволяє повернутись до початкової повної структури без зміни порядку роботи голок. У запропонованій структурі вилучення певних голок із роботи отримані у місцях їх розміщення пропущені петельні стовпчики, навпаки, застосовують для своєрідного розтягування подвійного пресового трикотажу по ширині. Послідовність розміщення пресових накидів і петель у рядах обох структурних площин базової структури та кількість цих елементів (а отже, і кількість робочих голок заправки) не змінюється. Змінюється тільки взаємне розташування елементів протилежних площин петельної структури (а отже, і зв'язки між самими елементами) завдяки введенню у базову структуру пропущених петельних стовпчиків у певному порядку. Повернення у роботу голок пропущених петельних стовпчиків у даному випадку не дозволяє отримати початкову структуру без зміни порядку роботи голок. Введення кожного третього пропущеного стовпчика у обох площинах подвійного пресового трикотажу в шаховому порядку дозволяє уникнути утворення протяжок та здвоєних пресових накидів, і тим самим покращити однорідність петельної структури, суттєво зменшити її матеріалоємність, усунути негативний вплив перетягування нитки у парах здвоєних накидів на 1 UA 99364 U 5 10 15 20 25 30 35 40 45 50 55 60 рівномірність петельної структури, а також покращити фактуру полотна завдяки чергуванню вертикально орієнтованих ділянок шириною у два петельні стовпчики з лицевими та виворітними петлями. Принципова особливість запропонованої структури полягає у тому, що її утворюють пресові петлі та одноголкові пресові накиди, кожен із яких з'єднує суміжні петлі протилежних фонтур. Такі пресові накиди називають проміжними [Головня О.В. і Параска Г.Б. Систематизація кулірних пресових структур. Навчальний посібник. - Львів: ЛНАМ. 2014. - С. 51]. Пресові накиди проміжного розміщення більш горизонтально орієнтовані вздовж петельного ряду порівняно зі здвоєними пресовими накидами найближчого прототипу або двоплощинними пресовими накидами у класичному подвійному фангу. Це суттєво зменшує розтяжність запропонованої пресової структури вздовж петельних рядів. Щільні "плетінки" пров'язаних у шаховому порядку пресових накидів на ділянках лицевих і виворітних петельних стовпчиків додатково стабілізують подвійну пресову структуру у вказаному вище напрямку дії розтягувального зусилля. Запропонований трикотаж, подібно до кулірних двовиворітних структур, має майже однакову розтяжність як вздовж петельних рядів, так і вздовж петельних стовпчиків, тому його можна застосовувати для виготовлення не тільки верхнього одягу, але і хустково-шарфових виробів. Вигідне поєднання низької поверхневої щільності, як для подвійних об'ємних пресових структур, та високої стабільності вздовж петельних стовпчиків та рядів визначає перспективи застосування запропонованого трикотажу для виготовлення покривал для ліжок та інших виробів побутового та технічного призначення. На фіг. 1 подано графічну схему петельної структури кулірного трикотажу подвійних пресових переплетень, на фіг. 2 - графічний запис його схеми в'язання. Аналіз фіг. 1 та фіг. 2 показує, що завдяки пропусканню голок х (фіг. 2), структуру подвійного пресового трикотажу складають проміжні пресові накиди а та петлі б, які чергують попарно у шаховому порядку вздовж сусідніх петельних рядів рапорту в'язання. Вказані пари елементів структури утворюють вертикальні ділянки одинарної в'язки шириною у два петельних стовпчики. Чергуванням цих ділянок, розвернутих на лицевий або виворітний бік через одну і з'єднаних між собою проміжними пресовими накидами а, утворюють запропонований трикотаж. Оскільки петельні стовпчики ділянок одинарної в'язки з'єднують пресові накиди, а виворітні і лицеві ділянки одинарної в'язки, у свою чергу, з'єднані між собою у подвійну структуру також пресовими накидами, то петельні стовпчики цих ділянок і самі ділянки чітко відокремлені одна від одної завдяки силі пружності зігнутої нитки пресових накидів. Як наслідок, у подвійному трикотажі майже відсутній взаємний захід лицевих і виворітних стовпчиків, і ширина такого трикотажу є більшою, ніж у найближчого прототипу, чи у класичного фангу, за умови однакової ширини заправки і параметрів та умов в'язання. За цих обставин поверхнева щільність запропонованої подвійної пресової структури наближається до поверхневої щільності одинарної пресової структури. Запропоновану структуру отримують на базі розстановки голок для в'язання ластику 2+2 (фіг. 1, 2), що спрощує заробку її початкових рядів та перехід від початкових рядів ластику 2+2 до основної в'язки купону виробу. Графічний запис отримання запропонованої структури (фіг. 2) показує, що пропущені голки х у рядах 1, 2 рапорту в'язання у даному випадку не є ознакою неповного трикотажу. Фактично вони є наслідком послідовного чергування петель 6 та проміжних пресових накидів а без жодного пропуску їх на кожній із фонтур. Незадіювання голок х визначає сама послідовність чергування елементів а, б у рядах 1, 2 рапорту в'язання (фіг. 2) за умови розміщення голок обох фонтур у шаховому порядку. Інші варіанти кладки нитки, наприклад, на базі ластиків 3+2, 3+3 і т.д. передбачають наявність у подвійній пресовій структурі, окрім проміжних, пресових накидів іншого виду одноплощинних, які з'єднують петлі одної і тої самої фонтури або структурної площини трикотажу, як, наприклад, у одинарному фангу. Отже, запропоновану структуру (фіг. 1, 2) не можна ідентифікувати як поєднання розвернутих у протилежні боки ділянок одинарного фангу, оскільки вона у жодному із рядів не містить одноплощинних накидів. Запропонований кулірний подвійний пресовий трикотаж - окрема, однозначно визначена, самостійна подвійна пресова структура, яку утворюють петлі та проміжні пресові накиди, і ці накиди з'єднують між собою петельні стовпчики як одинарних ділянок, так і самі ділянки одинарної в'язки. Таку структуру можна назвати подвійним шаховим фангом з проміжними пресовими накидами. Вона відзначається високою стабільністю, суттєво зниженою матеріалоємністю, 2 UA 99364 U покращеною фактурою і дозволяє розширити спектр кулірних в'язаних структур та асортимент виробів із них. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Подвійний кулірний пресовий трикотаж із пресових петель і чергуванням вздовж сусідніх петельних рядів у обох його площинах пресових накидів та петель через один елемент у шаховому порядку, з'єднаних у подвійну структуру, який відрізняється тим, що після кожної із пар петля-пресовий накид, або через кожні два петельні стовпчики, у обох площинах петельної структури, по черзі, у шаховому порядку, пропущено по одному петельному стовпчику, а суміжні петлі протилежних площин структури подвійного трикотажу, у кожному із рядів рапорту в'язання, з'єднані тільки одноголковими пресовими накидами. 3 UA 99364 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
