Ґрунтообробний робочий орган глибокорозпушувача

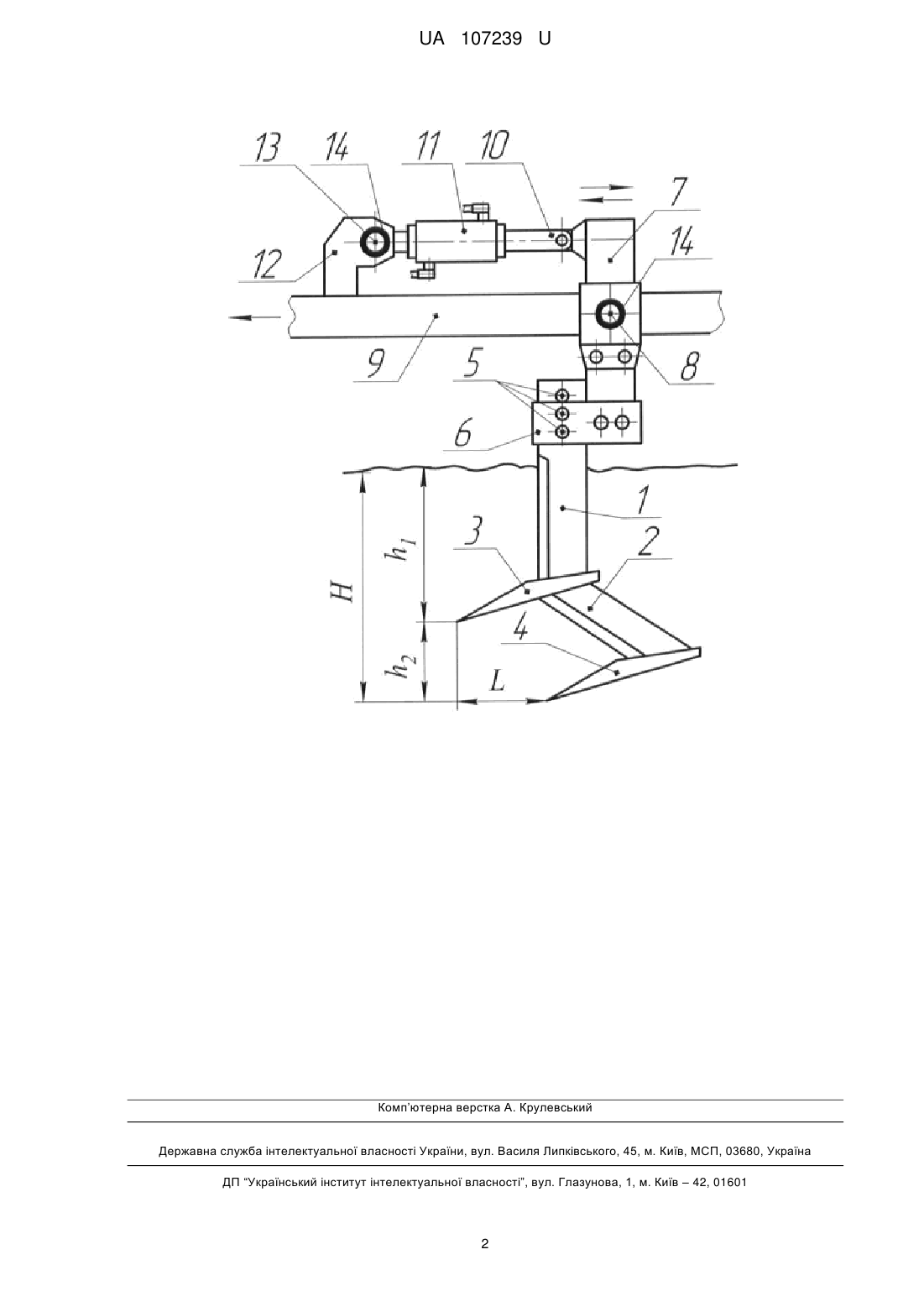

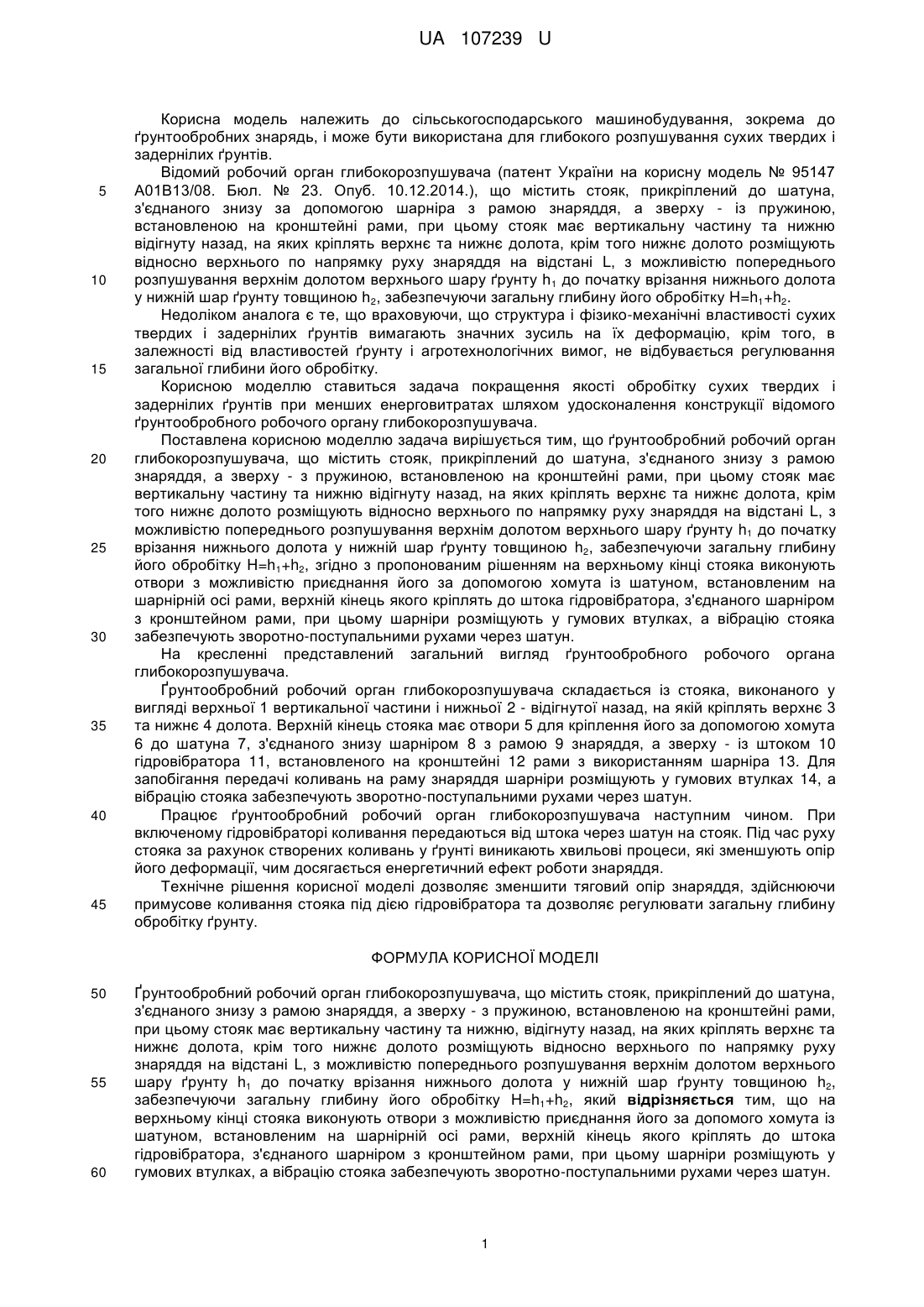

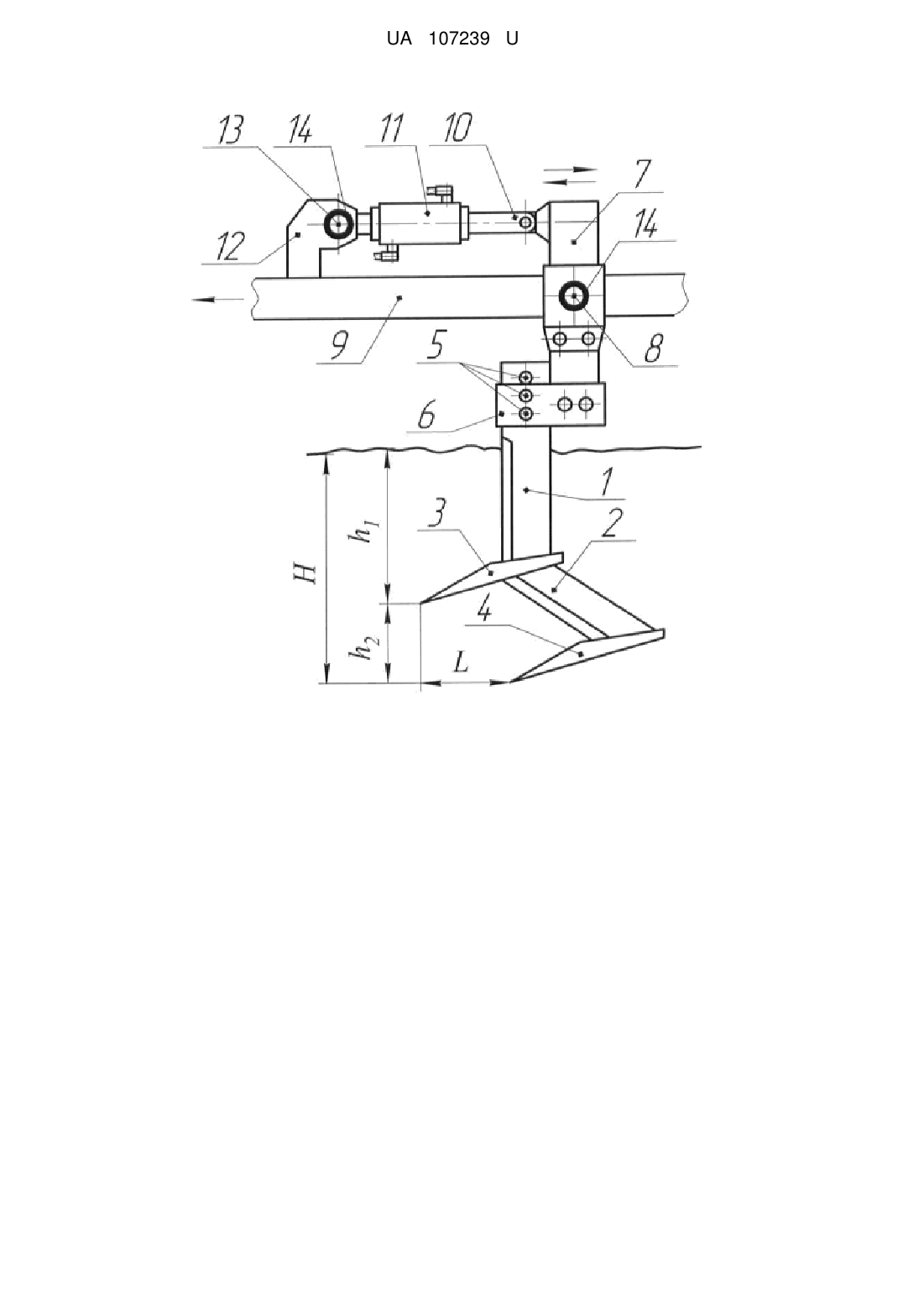

Реферат: Ґрунтообробний робочий орган глибокорозпушувача містить стояк, прикріплений до шатуна, з'єднаного знизу з рамою знаряддя, а зверху - з пружиною, встановленою на кронштейні рами. При цьому стояк має вертикальну частину та нижню, відігнуту назад, на яких кріплять верхнє та нижнє долота. Крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту до початку врізання нижнього долота у нижній шар ґрунту. На верхньому кінці стояка виконують отвори з можливістю приєднання його за допомого хомута із шатуном, встановленим на шарнірній осі рами, верхній кінець якого кріплять до штока гідровібратора, з'єднаного шарніром з кронштейном рами. UA 107239 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН ГЛИБОКОРОЗПУШУВАЧА UA 107239 U UA 107239 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь, і може бути використана для глибокого розпушування сухих твердих і задернілих ґрунтів. Відомий робочий орган глибокорозпушувача (патент України на корисну модель № 95147 A01В13/08. Бюл. № 23. Опуб. 10.12.2014.), що містить стояк, прикріплений до шатуна, з'єднаного знизу за допомогою шарніра з рамою знаряддя, а зверху - із пружиною, встановленою на кронштейні рами, при цьому стояк має вертикальну частину та нижню відігнуту назад, на яких кріплять верхнє та нижнє долота, крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту h1 до початку врізання нижнього долота у нижній шар ґрунту товщиною h2, забезпечуючи загальну глибину його обробітку H=h1+h2. Недоліком аналога є те, що враховуючи, що структура і фізико-механічні властивості сухих твердих і задернілих ґрунтів вимагають значних зусиль на їх деформацію, крім того, в залежності від властивостей ґрунту і агротехнологічних вимог, не відбувається регулювання загальної глибини його обробітку. Корисною моделлю ставиться задача покращення якості обробітку сухих твердих і задернілих ґрунтів при менших енерговитратах шляхом удосконалення конструкції відомого ґрунтообробного робочого органу глибокорозпушувача. Поставлена корисною моделлю задача вирішується тим, що ґрунтообробний робочий орган глибокорозпушувача, що містить стояк, прикріплений до шатуна, з'єднаного знизу з рамою знаряддя, а зверху - з пружиною, встановленою на кронштейні рами, при цьому стояк має вертикальну частину та нижню відігнуту назад, на яких кріплять верхнє та нижнє долота, крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту h1 до початку врізання нижнього долота у нижній шар ґрунту товщиною h2, забезпечуючи загальну глибину його обробітку H=h1+h2, згідно з пропонованим рішенням на верхньому кінці стояка виконують отвори з можливістю приєднання його за допомогою хомута із шатуном, встановленим на шарнірній осі рами, верхній кінець якого кріплять до штока гідровібратора, з'єднаного шарніром з кронштейном рами, при цьому шарніри розміщують у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. На кресленні представлений загальний вигляд ґрунтообробного робочого органа глибокорозпушувача. Ґрунтообробний робочий орган глибокорозпушувача складається із стояка, виконаного у вигляді верхньої 1 вертикальної частини і нижньої 2 - відігнутої назад, на якій кріплять верхнє 3 та нижнє 4 долота. Верхній кінець стояка має отвори 5 для кріплення його за допомогою хомута 6 до шатуна 7, з'єднаного знизу шарніром 8 з рамою 9 знаряддя, а зверху - із штоком 10 гідровібратора 11, встановленого на кронштейні 12 рами з використанням шарніра 13. Для запобігання передачі коливань на раму знаряддя шарніри розміщують у гумових втулках 14, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. Працює ґрунтообробний робочий орган глибокорозпушувача наступним чином. При включеному гідровібраторі коливання передаються від штока через шатун на стояк. Під час руху стояка за рахунок створених коливань у ґрунті виникають хвильові процеси, які зменшують опір його деформації, чим досягається енергетичний ефект роботи знаряддя. Технічне рішення корисної моделі дозволяє зменшити тяговий опір знаряддя, здійснюючи примусове коливання стояка під дією гідровібратора та дозволяє регулювати загальну глибину обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Ґрунтообробний робочий орган глибокорозпушувача, що містить стояк, прикріплений до шатуна, з'єднаного знизу з рамою знаряддя, а зверху - з пружиною, встановленою на кронштейні рами, при цьому стояк має вертикальну частину та нижню, відігнуту назад, на яких кріплять верхнє та нижнє долота, крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту h1 до початку врізання нижнього долота у нижній шар ґрунту товщиною h2, забезпечуючи загальну глибину його обробітку Н=h1+h2, який відрізняється тим, що на верхньому кінці стояка виконують отвори з можливістю приєднання його за допомого хомута із шатуном, встановленим на шарнірній осі рами, верхній кінець якого кріплять до штока гідровібратора, з'єднаного шарніром з кронштейном рами, при цьому шарніри розміщують у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. 1 UA 107239 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
