Пристрій для лікування захворювань хребта “люмботракт”
Формула / Реферат

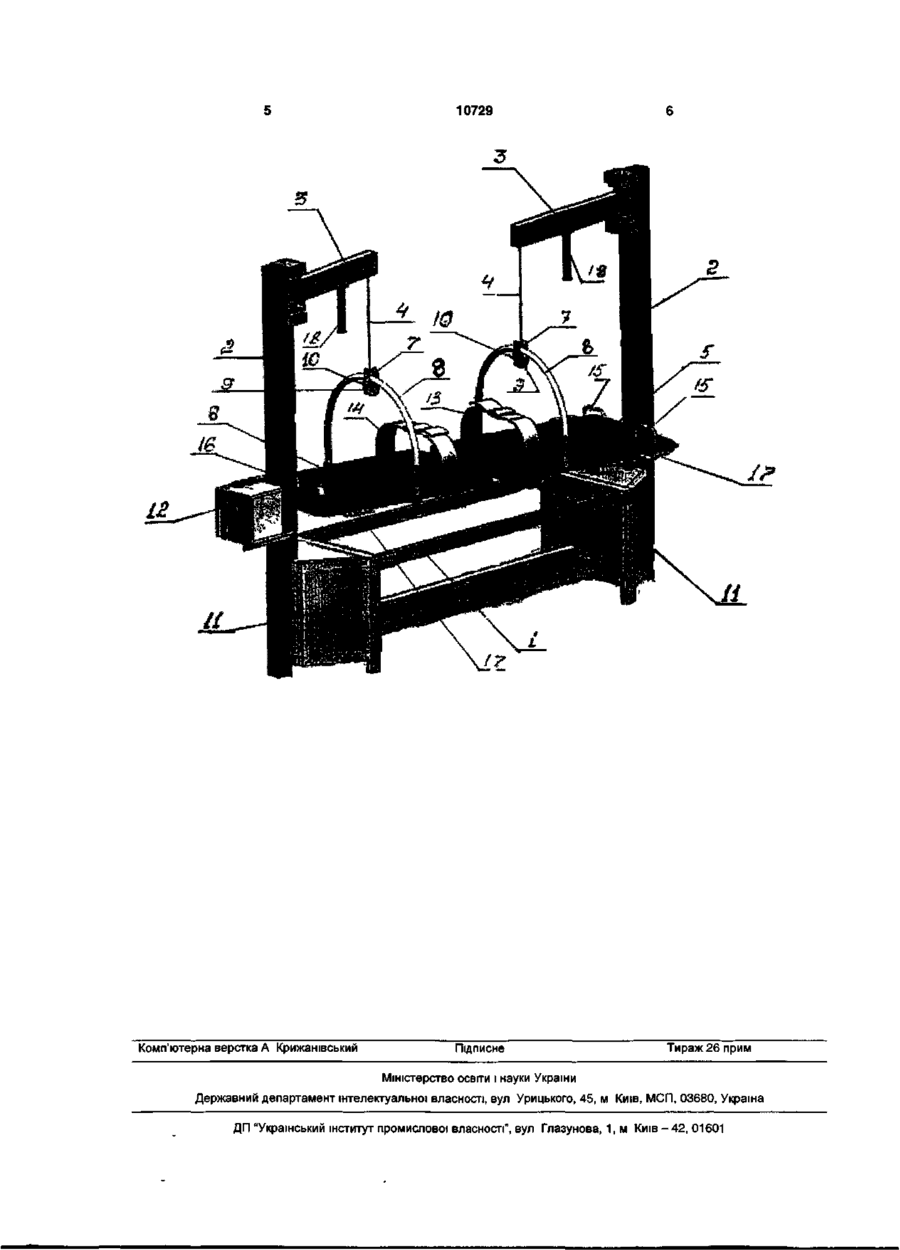

1. Пристрій для лікування захворювань хребта, що містить раму, виконане із двох секцій ложе з елементами кріплення і фіксації пацієнта і механізм переміщення секцій в горизонтальній і вертикальній площинах, який відрізняється тим, що на кінцях рами розташовані стояки з шарнірно установленими в верхній їх частині назустріч один одному з можливістю повороту в горизонтальній площині штангами, а кожна із секцій ложа має прикріплену по боках до неї дугоподібну підвіску, яка через установлений з можливістю переміщення по її дузі хомут гнучкою тягою, що проходить по штанзі і стояку, з'єднана з розташованим на рамі приводом.
2. Пристрій за п.1, який відрізняється тим, що розташований на дуговій підвісці хомут виконаний з роликом, який контактує з дугою підвіски.
Текст

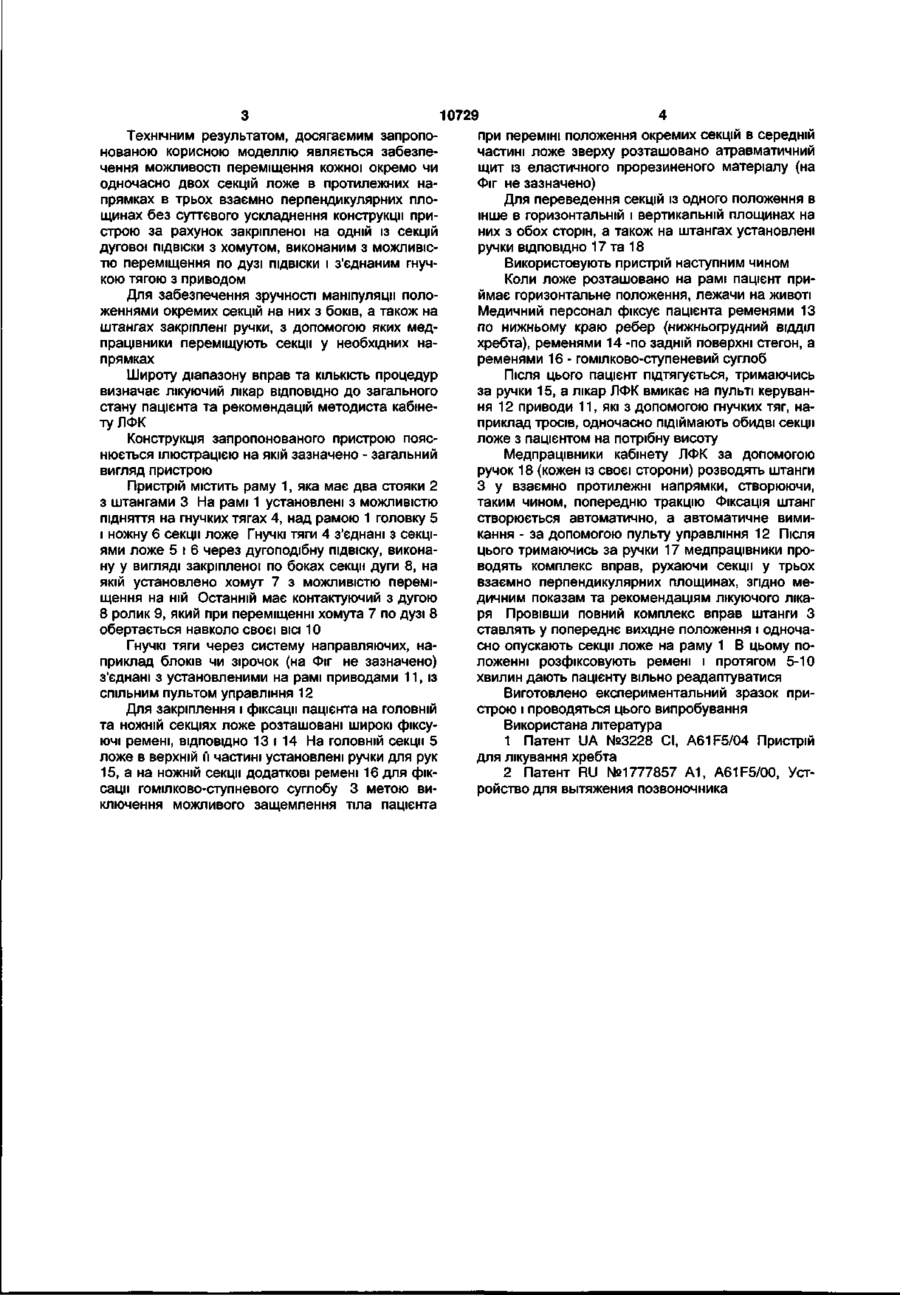

1. Пристрій для лікування захворювань хребта, що містить раму, виконане із двох секцій ложе з елементами кріплення і фіксації пацієнта і механізм переміщення секцій в горизонтальній і вертикальній площинах, який відрізняється тим, що на кінцях рами розташовані стояки з шарнірно уста Запропоноване рішення відноситься до медицини, зокрема до неврології, фізіотерапії та лікувальної фізкультури і може бути використане для виконання фізіотерапевтичних вправ з великою кількістю варіантів тракції на поперековокрижовому, нижньо-грудному та крижовому відділах хребта. Відомим являється пристрій для лікування хребта [1], що містить основу, розташовану на ній платформу з тазовою секцією, шарнірно з'єднані з нею поворотні секції, елементи кріплення пацієнта, а відрізняється тим, що платформа з однієї сторони з'єднана з поворотною в вертикальній площині спинною секцією з елементами її фіксації і виконаною з двома поличками, одна із яких установлена з можливістю продольного переміщення, з другої сторони платформа з'єднана з двома опорами для ніг з можливістю повороту і фіксації останніх в горизонтальній та вертикальній фронтальній площинах, тобто, коли піднімаються окремі частини ложа з пацієнтом, який лежить на спині чи животі. Як видно із зазначеного вище пристрій являється достатньо складним і, як наслідок, дорогим. Крім того він не дозволяє змінювати положення окремих секцій пристрою в іншій вертикальній площині, розташованій під кутом 90° до горизонтальної та фронтальної площин. Менш складним і більш близьким до запропонованого по суті (ложе має дві секції) являється відомий пристрій для лікування захворювань хребта [2]. новленими в верхній їх частині назустріч один одному з можливістю повороту в горизонтальній площині штангами, а кожна із секцій ложа має прикріплену по боках до неї дугоподібну підвіску, яка через установлений з можливістю переміщення по її дузі хомут гнучкою тягою, що проходить по штанзі і стояку, з'єднана з розташованим на рамі приводом. 2. Пристрій за п.1, який відрізняється тим, що розташований на дуговій підвісці хомут виконаний з роликом, який контактує з дугою підвіски. Але конструкція його також не дозволяє змінювати положення секцій в трьох взаємно перпендикулярних площинах, що не дає можливості використовувати пристрій для виконання на ньому фізіотерапевтичних вправ з великою кількістю варіантів мануальної тракції на поперековокрижовому, нижньо-грудному та крижовому відділах хребта. Усунення цього недоліку і являється основною задачею корисної моделі. Вирішення поставленої задачі досягається тим, що у відомому пристрої, що містить раму, виконане із двох секцій ложе з елементами кріплення і фіксації пацієнта і механізм переміщення секцій в горизонтальній і вертикальній площинах, згідно з запропонованим рішенням, по кінцях рами розташовані стояки з шарнірно установленими в верхній їх частині назустріч один одному з можливістю повороту в горизонтальній площині штангами, а кожна із секцій ложе має прикріплену по боках до неї дугоподібну підвіску, яка через установлений з можливістю переміщення по дузі підвіски хомут гнучкою тягою, що проходить по штанзі і стійці, з'єднана з розташованим на рамі приводом. Розташований на дуговій підвісці хомут виконано з роликом, який контактує з дугою підвіски і при переміщенні по ній хомута обертається навколо своєї вісі. Пристрій має спільний на обидва приводи блок управління. CM О) 10729 Технічним результатом, досягаємим запропопри переміні положення окремих секцій в середній нованою корисною моделлю являється забезпечастині ложе зверху розташовано атравматичний чення можливості переміщення кожної окремо чи щит із еластичного прорезиненого матеріалу (на одночасно двох секцій ложе в протилежних наФіг не зазначено) прямках в трьох взаємно перпендикулярних плоДля переведення секцій із одного положення в щинах без суттєвого ускладнення конструкції приінше в горизонтальній і вертикальній площинах на строю за рахунок закріпленої на одній із секцій них з обох сторін, а також на штангах установлені дугової ПІДВІСКИ з хомутом, виконаним з можливісручки ВІДПОВІДНО 17 та 18 тю переміщення по дузі ПІДВІСКИ і з'єднаним гнучВикористовують пристрій наступним чином кою тягою з приводом Коли ложе розташовано на рамі пацієнт приймає горизонтальне положення, лежачи на животі Для забезпечення зручності маніпуляції полоМедичний персонал фіксує пацієнта ременями 13 женнями окремих секцій на них з боків, а також на по нижньому краю ребер (нижньогрудний ВІДДІЛ штангах закріплені ручки, з допомогою яких медхребта), ременями 14 -по задній поверхні стегон, а працівники переміщують секції у необхідних наременями 16 - гомілково-ступеневий суглоб прямках Після ЦЬОГО пацієнт підтягується, тримаючись Широту діапазону вправ та КІЛЬКІСТЬ процедур за ручки 15, а лікар ЛФК вмикає на пульті керуванвизначає лікуючий лікар ВІДПОВІДНО ДО загального ня 12 приводи 11, які з допомогою гнучких тяг, настану пацієнта та рекомендацій методиста кабінеприклад тросів, одночасно підіймають обидві секції ту ЛФК ложе з пацієнтом на потрібну висоту Конструкція запропонованого пристрою поясМедпрацівники кабінету ЛФК за допомогою нюється ілюстрацією на якій зазначено - загальний ручок 18 (кожен із своєї сторони) розводять штанги вигляд пристрою З у взаємно протилежні напрямки, створюючи, Пристрій містить раму 1, яка має два стояки 2 таким чином, попередню тракцію Фіксація штанг з штангами 3 На рамі 1 установлені з можливістю створюється автоматично, а автоматичне вимипідняття на гнучких тягах 4, над рамою 1 головку 5 кання - за допомогою пульту управління 12 Після і ножну 6 секції ложе Гнучкі тяги 4 з'єднані з секціцього тримаючись за ручки 17 медпрацівники проями ложе 5 і 6 через дугоподібну підвіску, виконаводять комплекс вправ, рухаючи секції у трьох ну у вигляді закріпленої по боках секції дуги 8, на взаємно перпендикулярних площинах, згідно меякій установлено хомут 7 з можливістю перемідичним показам та рекомендаціям лікуючого лікащення на ній Останній має контактуючий з дугою ря Провівши повний комплекс вправ штанги З 8 ролик 9, який при переміщенні хомута 7 по дузі 8 ставлять у попереднє вихідне положення і одночаобертається навколо своєї ВІСІ 10 сно опускають секції ложе на раму 1 В цьому поГнучкі тяги через систему направляючих, наложенні розфіксовують ремені і протягом 5-10 приклад блоків чи зірочок (на Фіг не зазначено) хвилин дають пацієнту вільно реадаптуватися з'єднані з установленими на рамі приводами 11, із спільним пультом управління 12 Виготовлено експериментальний зразок пристрою і проводяться цього випробування Для закріплення і фіксації пацієнта на головній та ножній секціях ложе розташовані широкі фіксуВикористана література ючі ремені, ВІДПОВІДНО 13 і 14 На головній секції 5 1 Патент UA №3228 СІ, A61F5/04 Пристрій ложе в верхній й частині установлені ручки для рук для лікування хребта 15, а на ножній секції додаткові ремені 16 для фік2 Патент RU №1777857 А1, A61F5/00, Устсації гомілково-ступневого суглобу 3 метою виройство для вытяжения позвоночника ключення можливого защемлення тіла пацієнта 10729 Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLumbotract device for treating diseases of backbone
Автори англійськоюPalamarchuk Andrii Leonidovych
Назва патенту російськоюУстройство для лечения заболеваний позвоночника "люмботракт"
Автори російськоюПаламарчук Андрей Леонидович
МПК / Мітки
МПК: A61F 5/04
Мітки: пристрій, захворювань, хребта, лікування, люмботракт
