Рукавна затримка

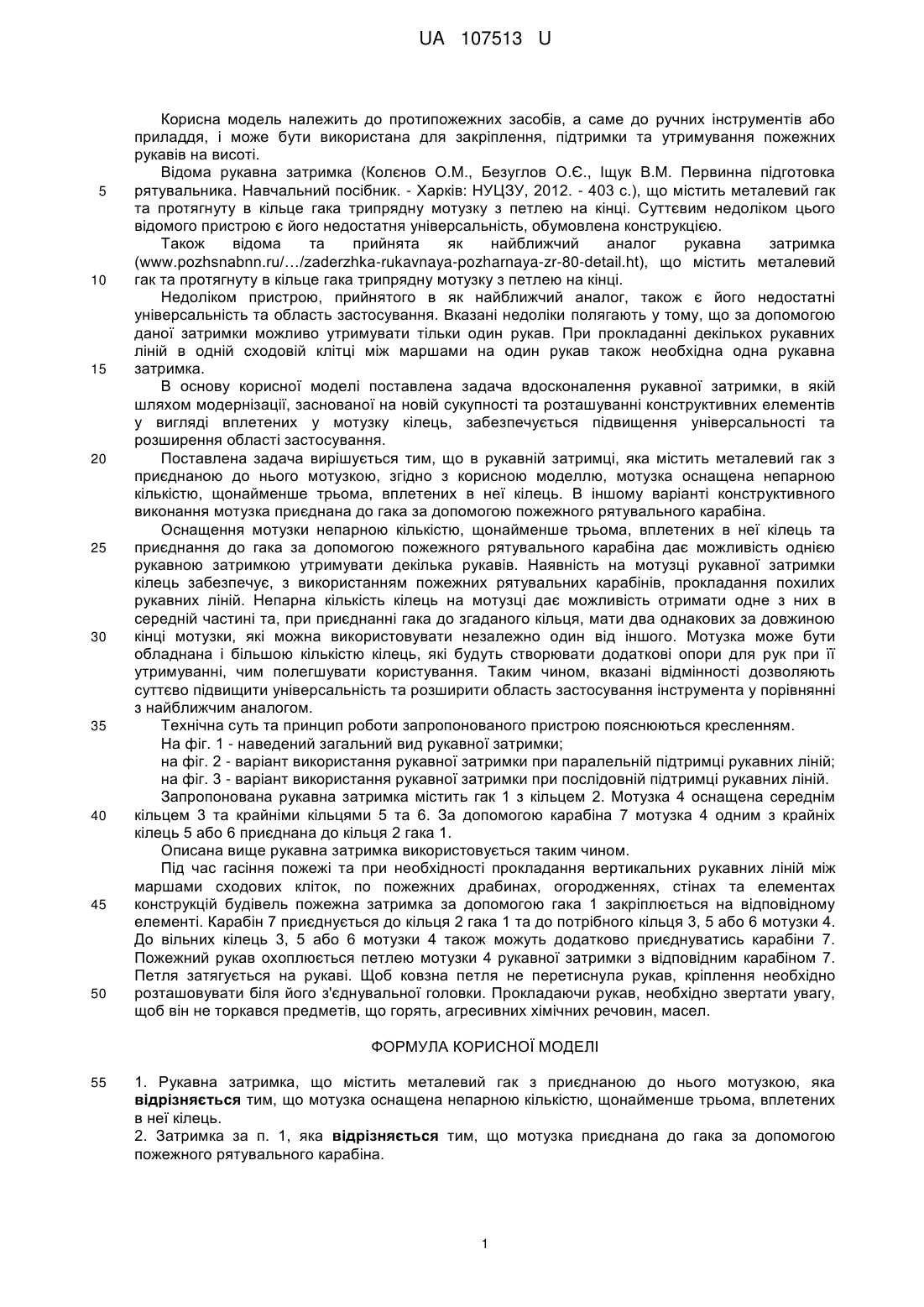

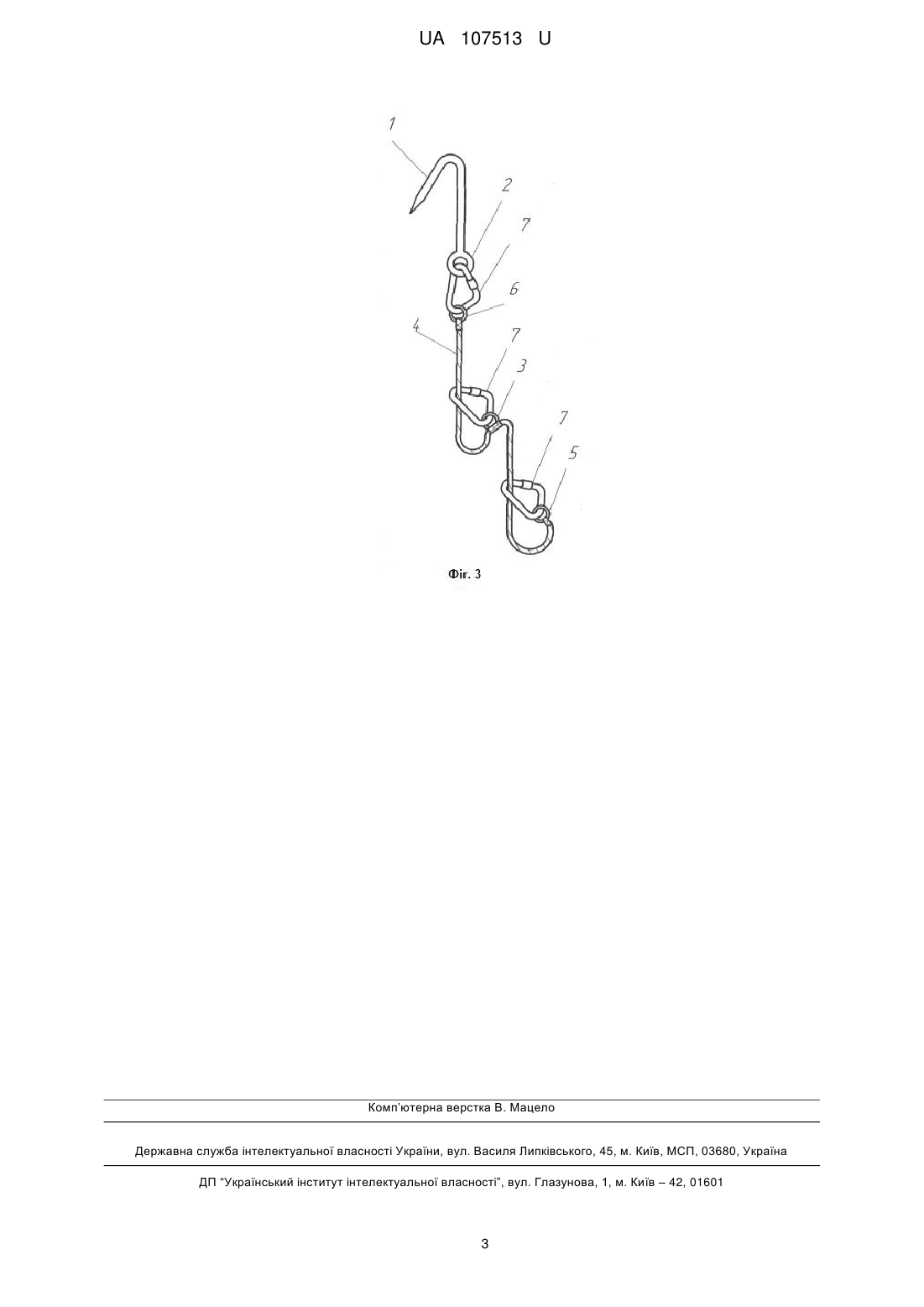

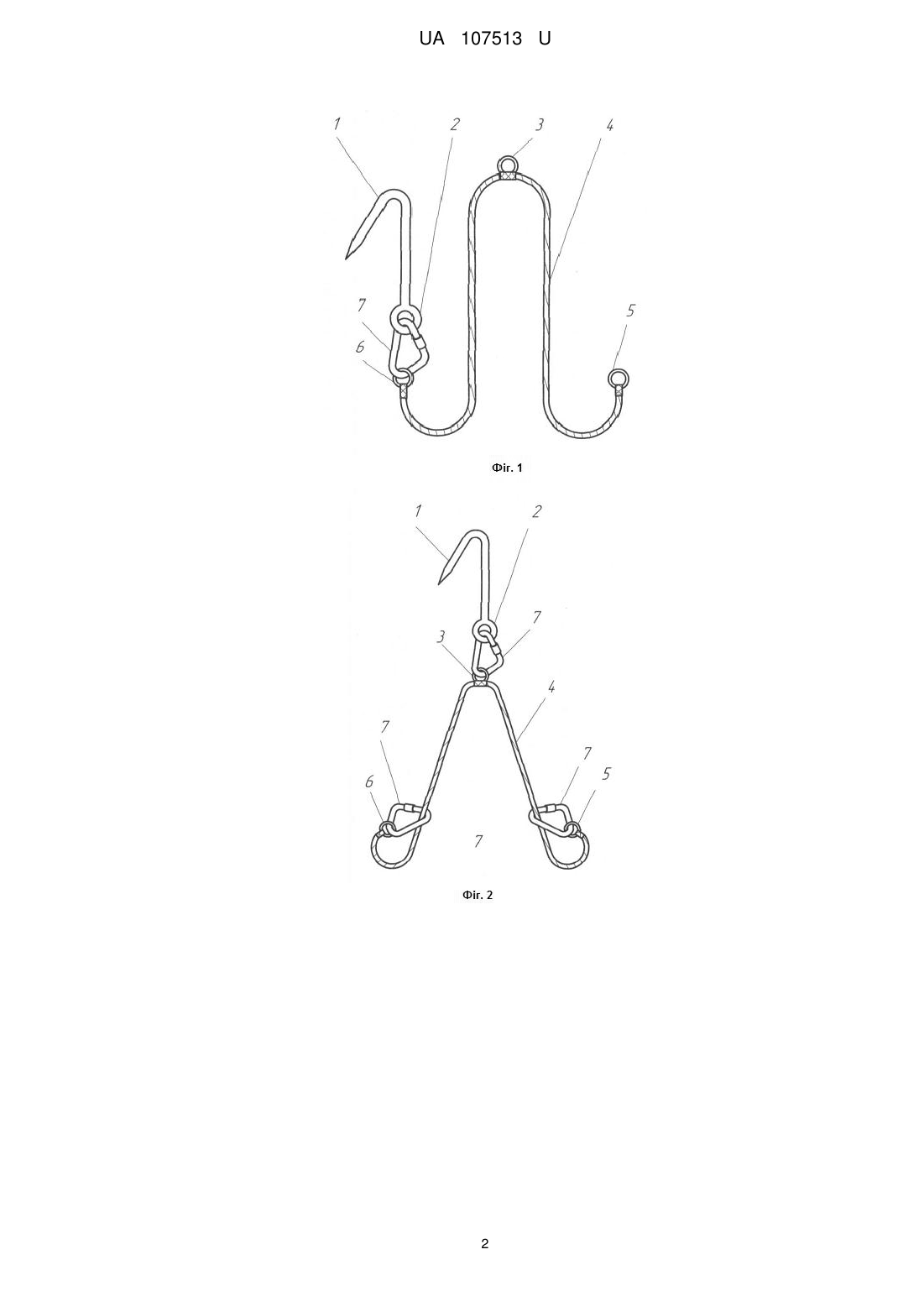

Реферат: UA 107513 U UA 107513 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до протипожежних засобів, а саме до ручних інструментів або приладдя, і може бути використана для закріплення, підтримки та утримування пожежних рукавів на висоті. Відома рукавна затримка (Колєнов О.М., Безуглов О.Є., Іщук В.М. Первинна підготовка рятувальника. Навчальний посібник. - Харків: НУЦЗУ, 2012. - 403 с.), що містить металевий гак та протягнуту в кільце гака трипрядну мотузку з петлею на кінці. Суттєвим недоліком цього відомого пристрою є його недостатня універсальність, обумовлена конструкцією. Також відома та прийнята як найближчий аналог рукавна затримка (www.pozhsnabnn.ru/…/zaderzhka-rukavnaya-pozharnaya-zr-80-detail.ht), що містить металевий гак та протягнуту в кільце гака трипрядну мотузку з петлею на кінці. Недоліком пристрою, прийнятого в як найближчий аналог, також є його недостатні універсальність та область застосування. Вказані недоліки полягають у тому, що за допомогою даної затримки можливо утримувати тільки один рукав. При прокладанні декількох рукавних ліній в одній сходовій клітці між маршами на один рукав також необхідна одна рукавна затримка. В основу корисної моделі поставлена задача вдосконалення рукавної затримки, в якій шляхом модернізації, заснованої на новій сукупності та розташуванні конструктивних елементів у вигляді вплетених у мотузку кілець, забезпечується підвищення універсальності та розширення області застосування. Поставлена задача вирішується тим, що в рукавній затримці, яка містить металевий гак з приєднаною до нього мотузкою, згідно з корисною моделлю, мотузка оснащена непарною кількістю, щонайменше трьома, вплетених в неї кілець. В іншому варіанті конструктивного виконання мотузка приєднана до гака за допомогою пожежного рятувального карабіна. Оснащення мотузки непарною кількістю, щонайменше трьома, вплетених в неї кілець та приєднання до гака за допомогою пожежного рятувального карабіна дає можливість однією рукавною затримкою утримувати декілька рукавів. Наявність на мотузці рукавної затримки кілець забезпечує, з використанням пожежних рятувальних карабінів, прокладання похилих рукавних ліній. Непарна кількість кілець на мотузці дає можливість отримати одне з них в середній частині та, при приєднанні гака до згаданого кільця, мати два однакових за довжиною кінці мотузки, які можна використовувати незалежно один від іншого. Мотузка може бути обладнана і більшою кількістю кілець, які будуть створювати додаткові опори для рук при її утримуванні, чим полегшувати користування. Таким чином, вказані відмінності дозволяють суттєво підвищити універсальність та розширити область застосування інструмента у порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 - наведений загальний вид рукавної затримки; на фіг. 2 - варіант використання рукавної затримки при паралельній підтримці рукавних ліній; на фіг. 3 - варіант використання рукавної затримки при послідовній підтримці рукавних ліній. Запропонована рукавна затримка містить гак 1 з кільцем 2. Мотузка 4 оснащена середнім кільцем 3 та крайніми кільцями 5 та 6. За допомогою карабіна 7 мотузка 4 одним з крайніх кілець 5 або 6 приєднана до кільця 2 гака 1. Описана вище рукавна затримка використовується таким чином. Під час гасіння пожежі та при необхідності прокладання вертикальних рукавних ліній між маршами сходових кліток, по пожежних драбинах, огородженнях, стінах та елементах конструкцій будівель пожежна затримка за допомогою гака 1 закріплюється на відповідному елементі. Карабін 7 приєднується до кільця 2 гака 1 та до потрібного кільця 3, 5 або 6 мотузки 4. До вільних кілець 3, 5 або 6 мотузки 4 також можуть додатково приєднуватись карабіни 7. Пожежний рукав охоплюється петлею мотузки 4 рукавної затримки з відповідним карабіном 7. Петля затягується на рукаві. Щоб ковзна петля не перетиснула рукав, кріплення необхідно розташовувати біля його з'єднувальної головки. Прокладаючи рукав, необхідно звертати увагу, щоб він не торкався предметів, що горять, агресивних хімічних речовин, масел. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Рукавна затримка, що містить металевий гак з приєднаною до нього мотузкою, яка відрізняється тим, що мотузка оснащена непарною кількістю, щонайменше трьома, вплетених в неї кілець. 2. Затримка за п. 1, яка відрізняється тим, що мотузка приєднана до гака за допомогою пожежного рятувального карабіна. 1 UA 107513 U 2 UA 107513 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
