Пристрій для розточування ціліндрів

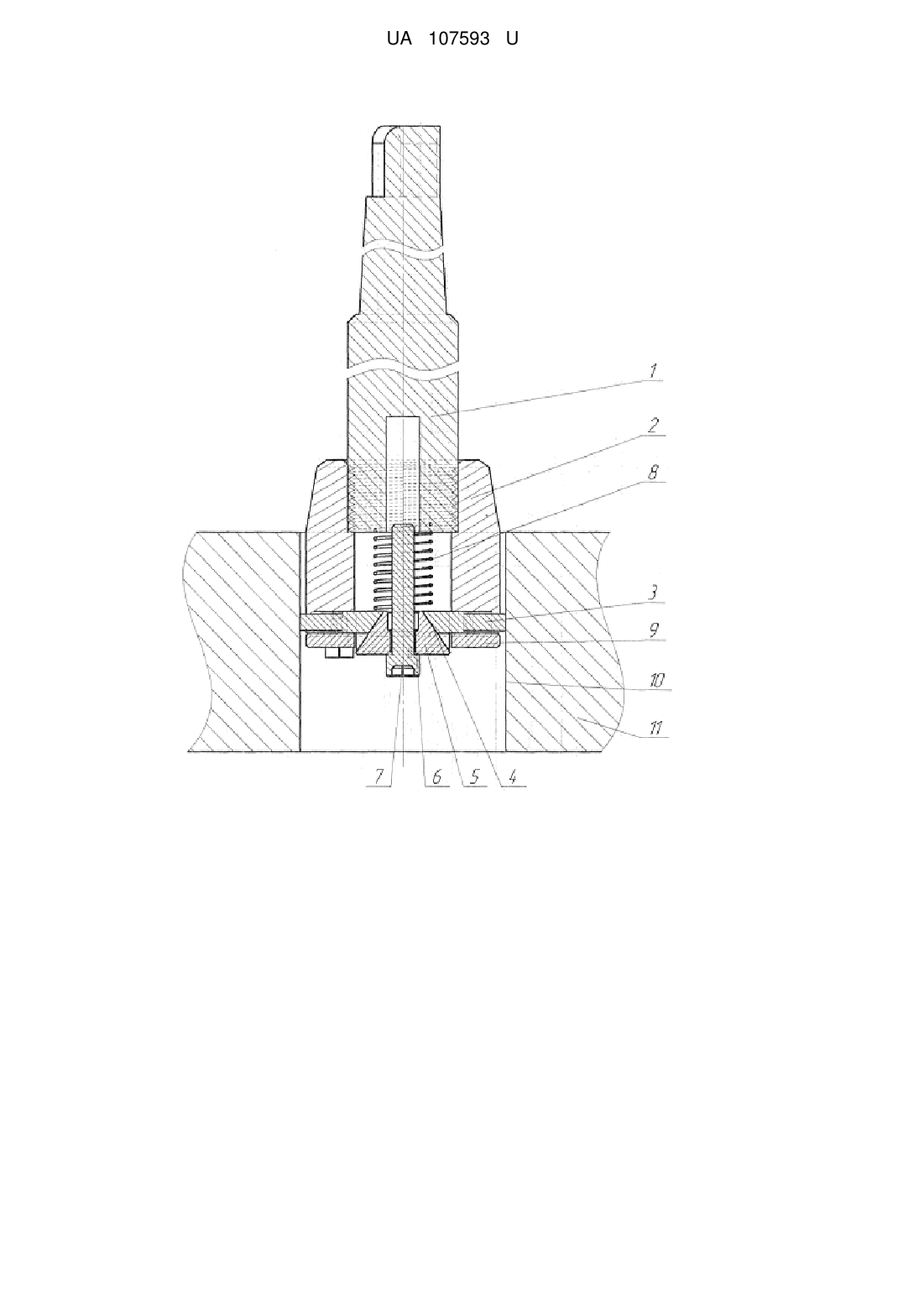

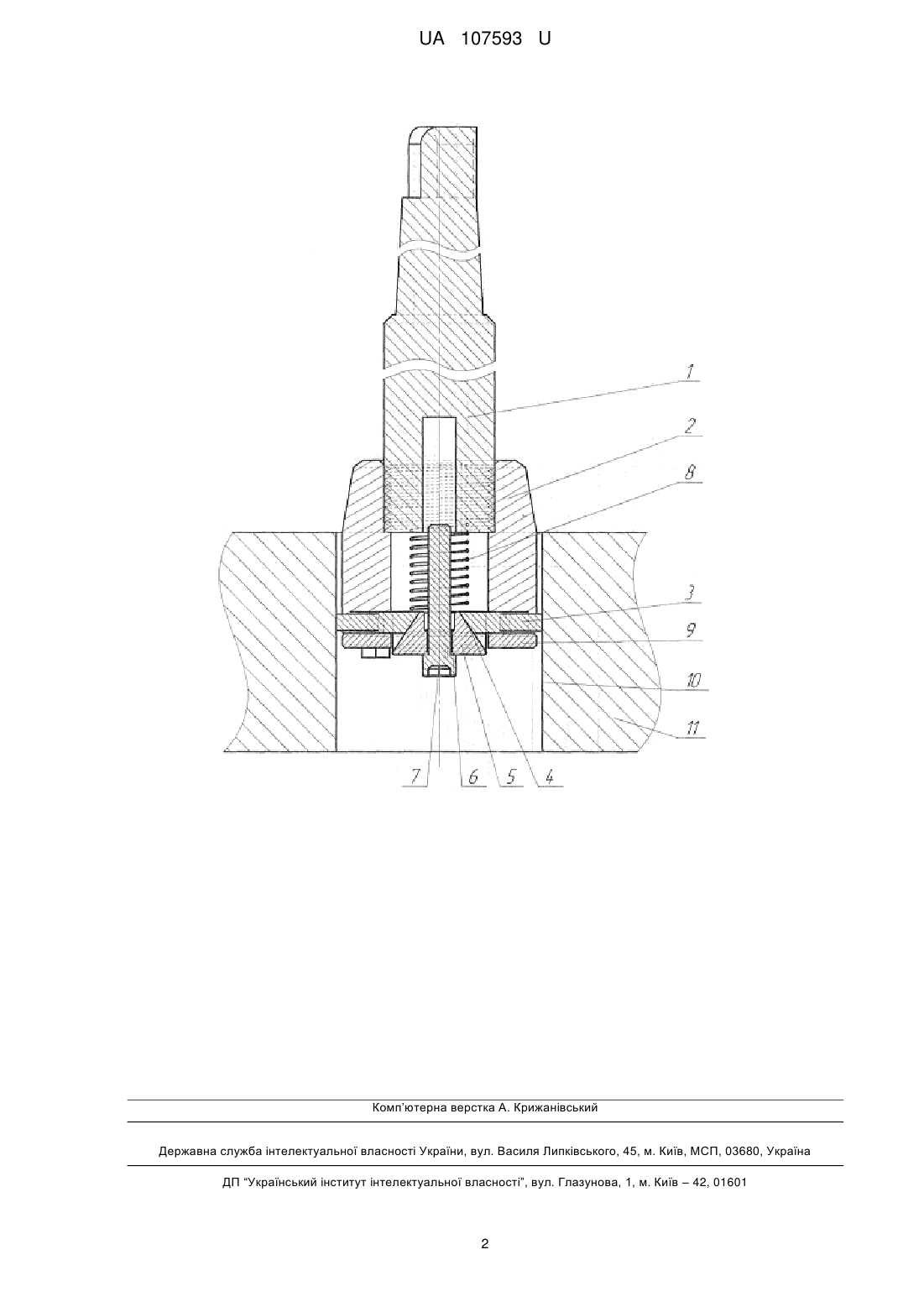

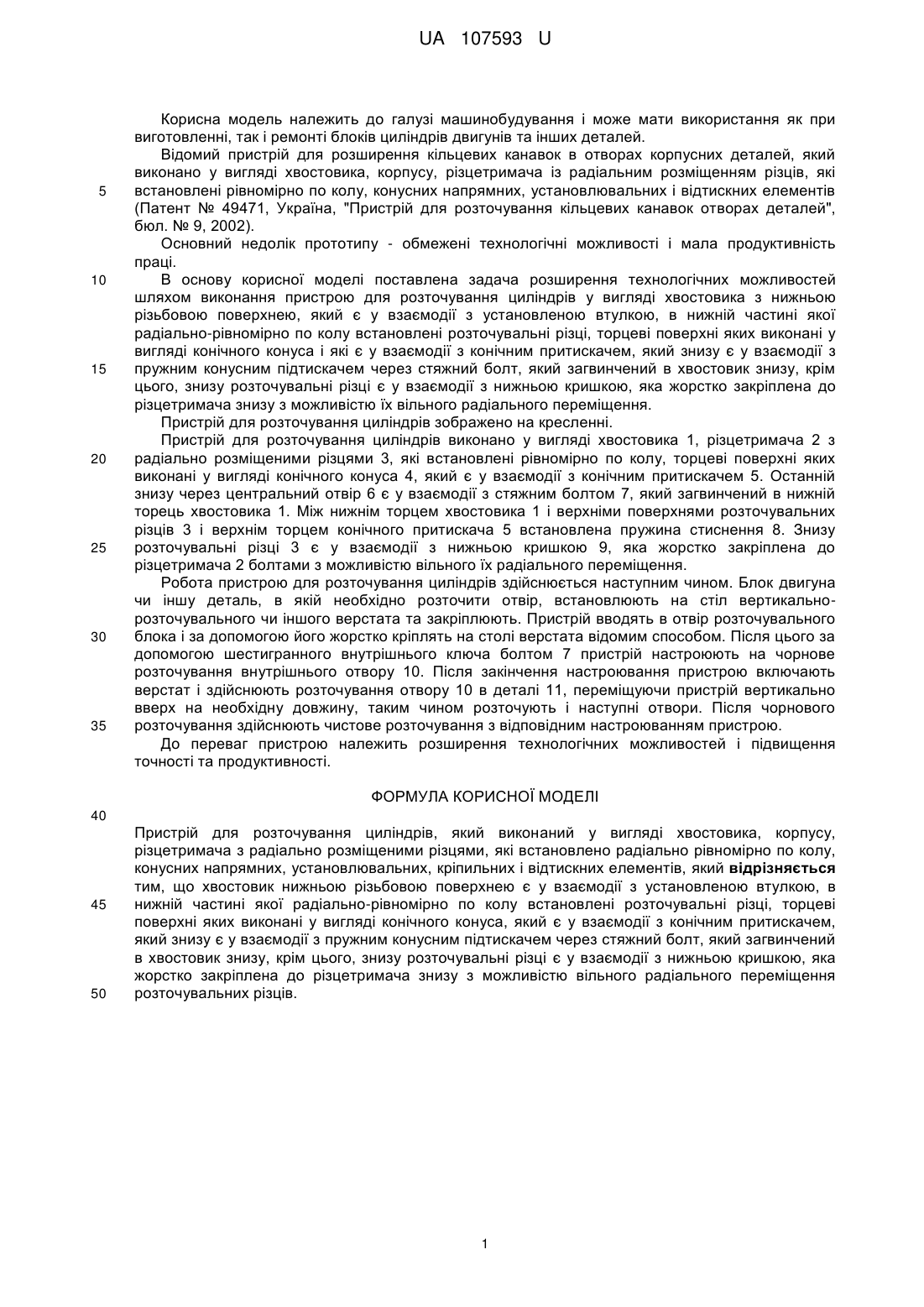

Реферат: Пристрій для розточування циліндрів виконаний у вигляді хвостовика, корпусу, різцетримача з радіально розміщеними різцями, які встановлено радіально рівномірно по колу, конусних напрямних, установлювальних, кріпильних і відтискних елементів. Хвостовик нижньою різьбовою поверхнею є у взаємодії з установленою втулкою, в нижній частині якої радіальнорівномірно по колу встановлені розточувальні різці, торцеві поверхні яких виконані у вигляді конічного конуса, який є у взаємодії з конічним притискачем, який знизу є у взаємодії з пружним конусним підтискачем через стяжний болт, який загвинчений в хвостовик знизу. Крім цього, знизу розточувальні різці є у взаємодії з нижньою кришкою, яка жорстко закріплена до різцетримача знизу з можливістю вільного радіального переміщення розточувальних різців. UA 107593 U (12) UA 107593 U UA 107593 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може мати використання як при виготовленні, так і ремонті блоків циліндрів двигунів та інших деталей. Відомий пристрій для розширення кільцевих канавок в отворах корпусних деталей, який виконано у вигляді хвостовика, корпусу, різцетримача із радіальним розміщенням різців, які встановлені рівномірно по колу, конусних напрямних, установлювальних і відтискних елементів (Патент № 49471, Україна, "Пристрій для розточування кільцевих канавок отворах деталей", бюл. № 9, 2002). Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. В основу корисної моделі поставлена задача розширення технологічних можливостей шляхом виконання пристрою для розточування циліндрів у вигляді хвостовика з нижньою різьбовою поверхнею, який є у взаємодії з установленою втулкою, в нижній частині якої радіально-рівномірно по колу встановлені розточувальні різці, торцеві поверхні яких виконані у вигляді конічного конуса і які є у взаємодії з конічним притискачем, який знизу є у взаємодії з пружним конусним підтискачем через стяжний болт, який загвинчений в хвостовик знизу, крім цього, знизу розточувальні різці є у взаємодії з нижньою кришкою, яка жорстко закріплена до різцетримача знизу з можливістю їх вільного радіального переміщення. Пристрій для розточування циліндрів зображено на кресленні. Пристрій для розточування циліндрів виконано у вигляді хвостовика 1, різцетримача 2 з радіально розміщеними різцями 3, які встановлені рівномірно по колу, торцеві поверхні яких виконані у вигляді конічного конуса 4, який є у взаємодії з конічним притискачем 5. Останній знизу через центральний отвір 6 є у взаємодії з стяжним болтом 7, який загвинчений в нижній торець хвостовика 1. Між нижнім торцем хвостовика 1 і верхніми поверхнями розточувальних різців 3 і верхнім торцем конічного притискача 5 встановлена пружина стиснення 8. Знизу розточувальні різці 3 є у взаємодії з нижньою кришкою 9, яка жорстко закріплена до різцетримача 2 болтами з можливістю вільного їх радіального переміщення. Робота пристрою для розточування циліндрів здійснюється наступним чином. Блок двигуна чи іншу деталь, в якій необхідно розточити отвір, встановлюють на стіл вертикальнорозточувального чи іншого верстата та закріплюють. Пристрій вводять в отвір розточувального блока і за допомогою його жорстко кріплять на столі верстата відомим способом. Після цього за допомогою шестигранного внутрішнього ключа болтом 7 пристрій настроюють на чорнове розточування внутрішнього отвору 10. Після закінчення настроювання пристрою включають верстат і здійснюють розточування отвору 10 в деталі 11, переміщуючи пристрій вертикально вверх на необхідну довжину, таким чином розточують і наступні отвори. Після чорнового розточування здійснюють чистове розточування з відповідним настроюванням пристрою. До переваг пристрою належить розширення технологічних можливостей і підвищення точності та продуктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Пристрій для розточування циліндрів, який виконаний у вигляді хвостовика, корпусу, різцетримача з радіально розміщеними різцями, які встановлено радіально рівномірно по колу, конусних напрямних, установлювальних, кріпильних і відтискних елементів, який відрізняється тим, що хвостовик нижньою різьбовою поверхнею є у взаємодії з установленою втулкою, в нижній частині якої радіально-рівномірно по колу встановлені розточувальні різці, торцеві поверхні яких виконані у вигляді конічного конуса, який є у взаємодії з конічним притискачем, який знизу є у взаємодії з пружним конусним підтискачем через стяжний болт, який загвинчений в хвостовик знизу, крім цього, знизу розточувальні різці є у взаємодії з нижньою кришкою, яка жорстко закріплена до різцетримача знизу з можливістю вільного радіального переміщення розточувальних різців. 1 UA 107593 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
