Пристрій для подрібнення

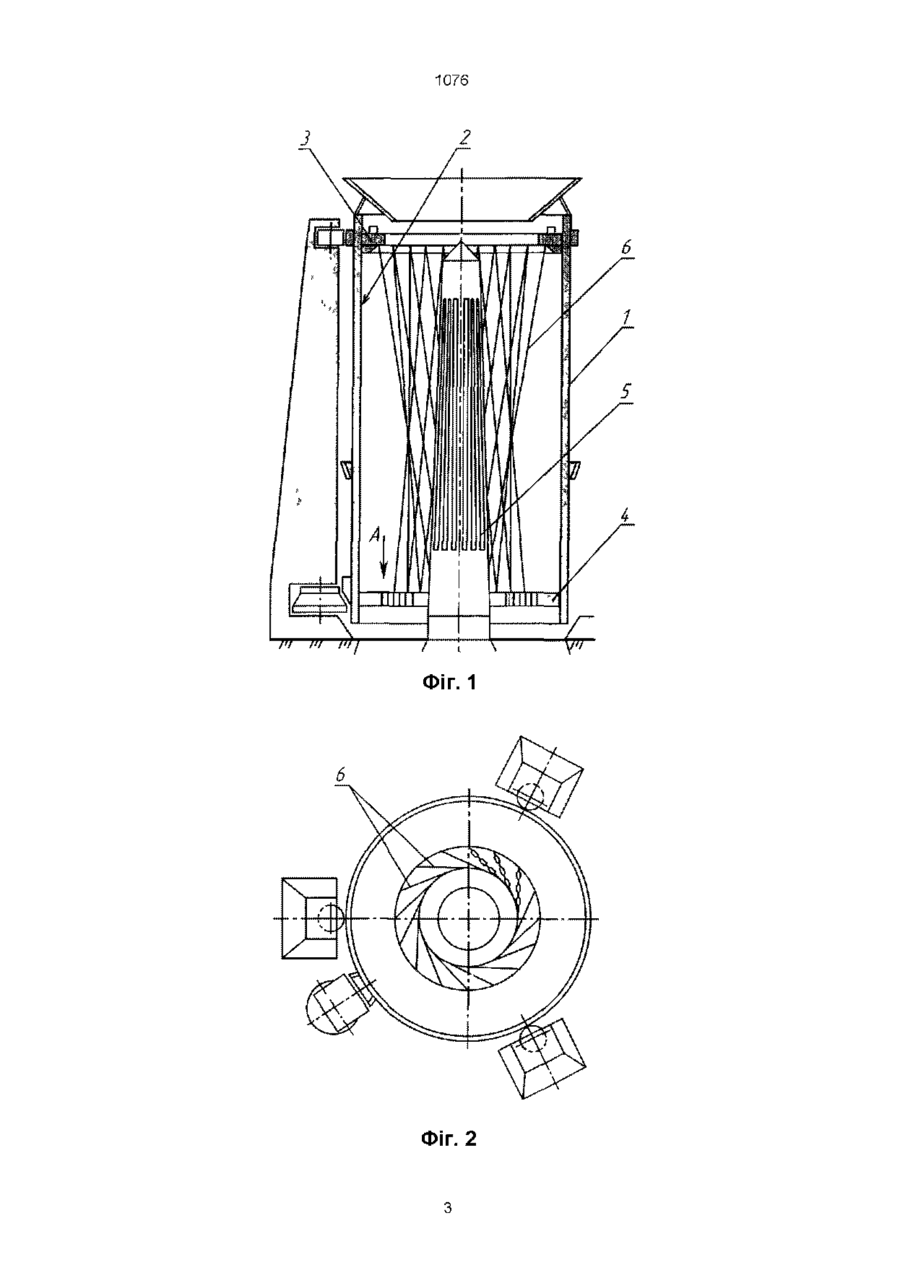

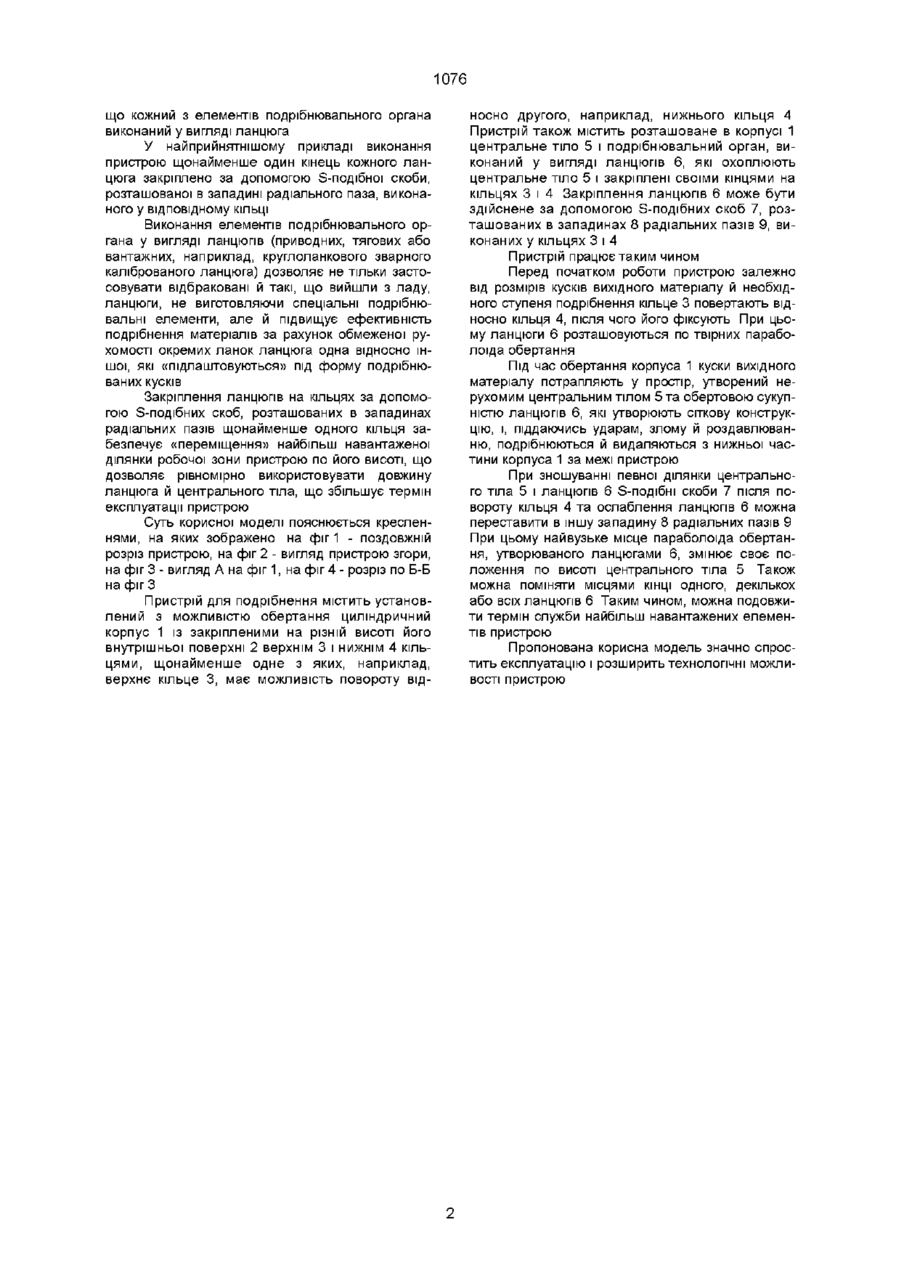

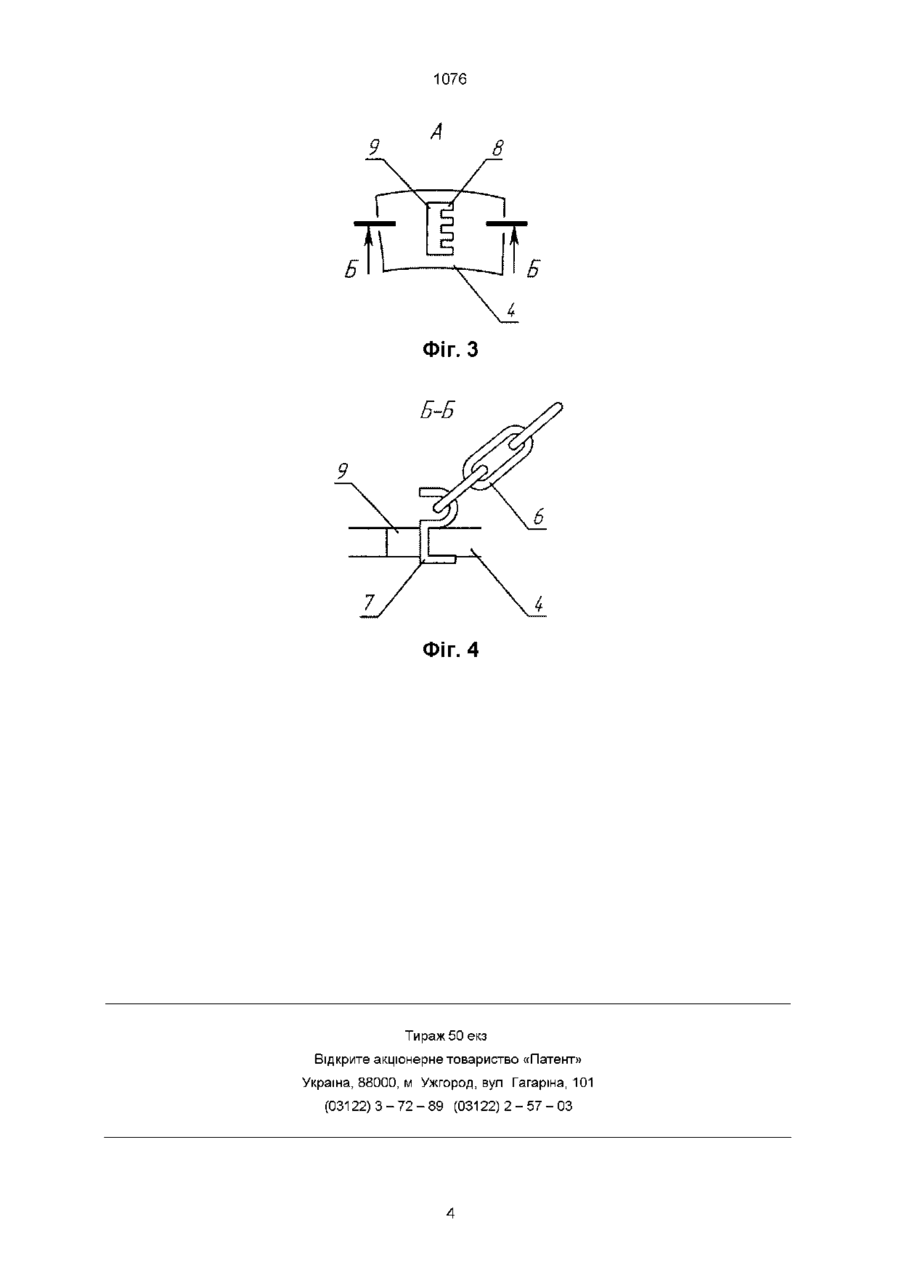

1 Пристрій для подрібнення, що містить установлений з можливістю обертання циліндричний корпус із закріпленими на різній висоті його внутрішньої поверхні двома кільцями, щонайменше одне з яких має можливість повороту відносно другого, розташоване в корпусі центральне тіло й подрібнювальний орган, виконаний у вигляді окремих елементів, які охоплюють центральне тіло й закріплені своїми кінцями на зазначених кільцях, який відрізняється тим, що кожний з елементів подрібнювального органа виконаний у вигляді ланцюга 2 Пристрій за п 1 , який відрізняється тим, що щонайменше один кінець кожного ланцюга закріплено за допомогою S-подібноі скоби, розташованої в западині радіального паза, викона Корисна модель належить до подрібнювального обладнання і може бути використана для попереднього подрібнення крупнокускових матеріалів у ХІМІЧНІЙ, гірничорудній і будівельній промисловості, наприклад, для подрібнення автомобільних шин Відомий пристрій для подрібнення, що містить циліндричний корпус із закріпленими на різній висоті його внутрішньої поверхні двома кільцями, одне з яких має можливість повороту відносно другого, спорядженого опорним елементом і встановленого в корпусі з можливістю осьового переміщення, а також подрібнювальний орган, виконаний у вигляді гнучких елементів, закріплених своїми кінцями на зазначених кільцях (А с СРСР № 644530, МПК2 В02С 7/00, заявл 18 10 76, опубл ЗО 01 79) Цей пристрій призначено для періодичного подрібнення окремих кусків матеріалу, і тому він має незначну продуктивність і невисокі технологічні МОЖЛИВОСТІ Найбільш близьким за технічною суттю до пропонованої корисної моделі є пристрій для подрібнення, що містить установлений з можливістю обертання циліндричний корпус із закріпленими на різній висоті його внутрішньої поверхні двома кільцями, щонайменше одне з яких має можливість повороту відносно другого, розташоване в корпусі центральне тіло й подрібнювальний орган, виконаний у вигляді окремих елементів, які охоплюють центральне тіло й закріплені своїми кінцями на зазначених кільцях, при цьому елементи подрібнювального органа виконані у вигляді прямоліній них стержнів, закріплених своїми кінцями на зазначених кільцях за допомогою стаканів з шаровими опорами (А с СРСР № 1528555, МПК4 В02С 7/00, заявл 07 12 87, опубл 15 12 89) Цей пристрій досить ефективно дозволяє подрібнювати кускові матеріали широкого діапазону розмірів, але невеликої МІЦНОСТІ Потрапляння ж у зону подрібнення досить міцних матеріалів може призвести до деформації одного або декількох прямолінійних стержнів і появи неврівноваженості обертового корпуса пристрою, а то й до руйнування цих стержнів Крім того, конструкція подрібнювального органа досить складна, що ускладнює не тільки виготовлення, але й експлуатацію пристрою В основу корисної моделі покладено задачу вдосконалити пристрій для подрібнення, в якому нове виконання подрібнювальних елементів значно спростить його конструкцію та експлуатацію, а також підвищить надійність і термін служби пристрою та ефективність подрібнення Поставлена задача вирішується тим, що в пристрої для подрібнення, що містить установлений з можливістю обертання циліндричний корпус із закріпленими на різній висоті його внутрішньої поверхні двома кільцями, щонайменше одне з яких має можливість повороту відносно другого, розташоване в корпусі центральне тіло й подрібнювальний орган, виконаний у вигляді окремих елементів, які охоплюють центральне тіло й закріплені своїми кінцями на зазначених кільцях, згідно з пропонованою корисною моделлю новим є те, ю ного у відповідному КІЛЬЦІ (О о 1076 що кожний з елементів подрібнювального органа виконаний у вигляді ланцюга У найприйнятнішому прикладі виконання пристрою щонайменше один кінець кожного ланцюга закріплено за допомогою S-подібноі скоби, розташованої в западині радіального паза, виконаного у відповідному КІЛЬЦІ Виконання елементів подрібнювального органа у вигляді ланцюгів (приводних, тягових або вантажних, наприклад, круглоланкового зварного каліброваного ланцюга) дозволяє не тільки застосовувати відбраковані й такі, що вийшли з ладу, ланцюги, не виготовляючи спеціальні подрібнювальні елементи, але й підвищує ефективність подрібнення матеріалів за рахунок обмеженої рухомості окремих ланок ланцюга одна відносно іншої, які «підлаштовуються» під форму подрібнюваних кусків Закріплення ланцюгів на кільцях за допомогою S-подібних скоб, розташованих в западинах радіальних пазів щонайменше одного кільця забезпечує «переміщення» найбільш навантаженої ділянки робочої зони пристрою по його висоті, що дозволяє рівномірно використовувати довжину ланцюга й центрального тіла, що збільшує термін експлуатації пристрою Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз пристрою, на фіг 2 - вигляд пристрою згори, на фіг 3 - вигляд А на фіг 1, на фіг 4 - розріз по Б-Б на фіг З Пристрій для подрібнення містить установлений з можливістю обертання циліндричний корпус 1 із закріпленими на різній висоті його внутрішньої поверхні 2 верхнім 3 і нижнім 4 кільцями, щонайменше одне з яких, наприклад, верхнє кільце 3, має можливість повороту від носно другого, наприклад, нижнього кільця 4 Пристрій також містить розташоване в корпусі 1 центральне тіло 5 і подрібнювальний орган, виконаний у вигляді ланцюгів 6, які охоплюють центральне тіло 5 і закріплені своїми кінцями на кільцях 3 і 4 Закріплення ланцюгів 6 може бути здійснене за допомогою S-подібних скоб 7, розташованих в западинах 8 радіальних пазів 9, виконаних у кільцях 3 і 4 Пристрій працює таким чином Перед початком роботи пристрою залежно від розмірів кусків вихідного матеріалу й необхідного ступеня подрібнення кільце 3 повертають відносно кільця 4, після чого його фіксують При цьому ланцюги 6 розташовуються по твірних параболоїда обертання Під час обертання корпуса 1 куски вихідного матеріалу потрапляють у простір, утворений нерухомим центральним тілом 5 та обертовою сукупністю ланцюгів 6, які утворюють сіткову конструкцію, і, піддаючись ударам, злому й роздавлюванню, подрібнюються й видаляються з нижньої частини корпуса 1 за межі пристрою При зношуванні певної ділянки центрального тіла 5 і ланцюгів 6 S-подібні скоби 7 після повороту кільця 4 та ослаблення ланцюгів 6 можна переставити в іншу западину 8 радіальних пазів 9 При цьому найвузьке місце параболоїда обертання, утворюваного ланцюгами 6, змінює своє положення по висоті центрального тіла 5 Також можна поміняти місцями КІНЦІ ОДНОГО, декількох або всіх ланцюгів 6 Таким чином, можна подовжити термін служби найбільш навантажених елементів пристрою Пропонована корисна модель значно спростить експлуатацію і розширить технологічні можливості пристрою 1076 ФІГ. 1 Фіг. 2 1076 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
