Плоскорізальна лапа

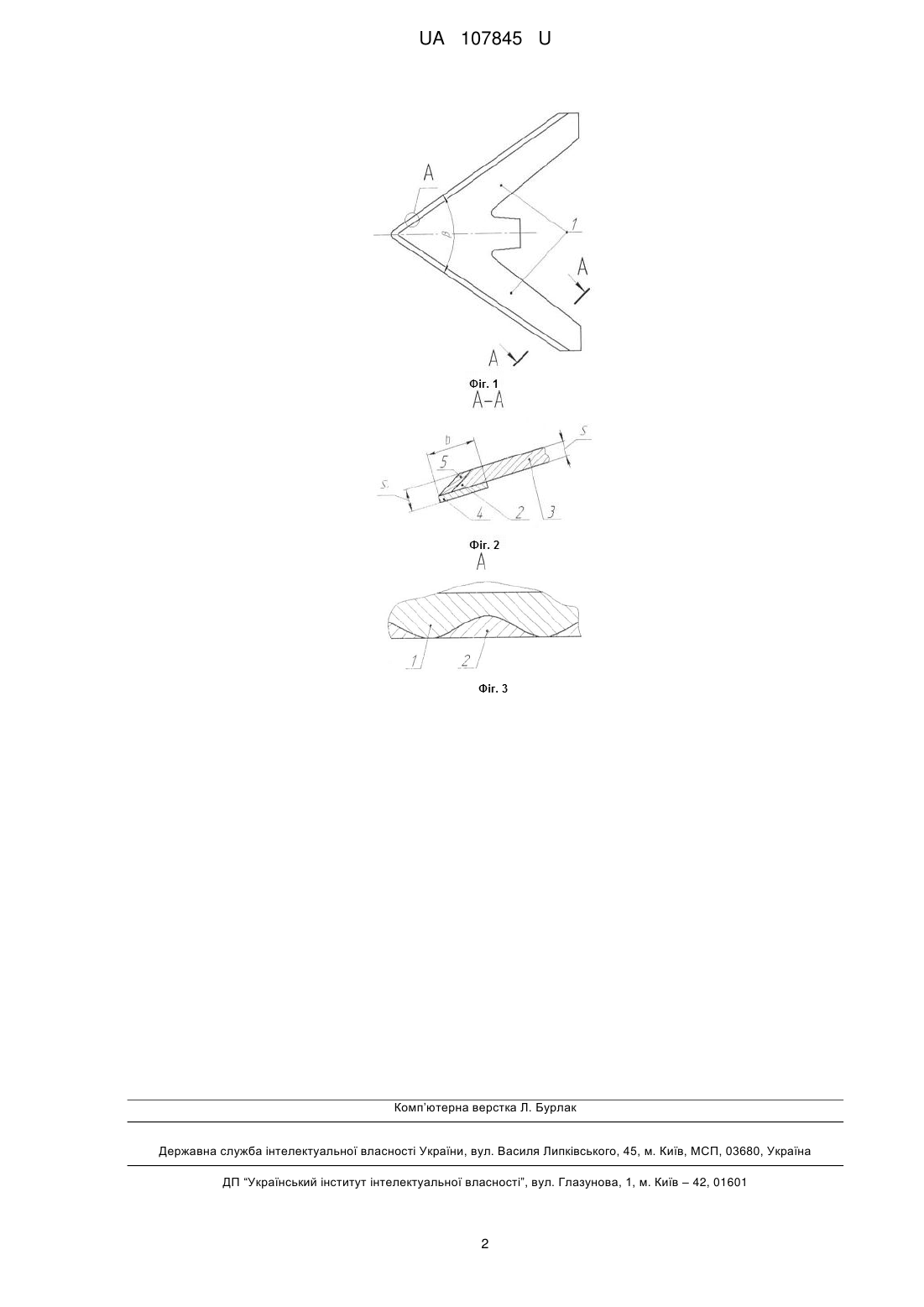

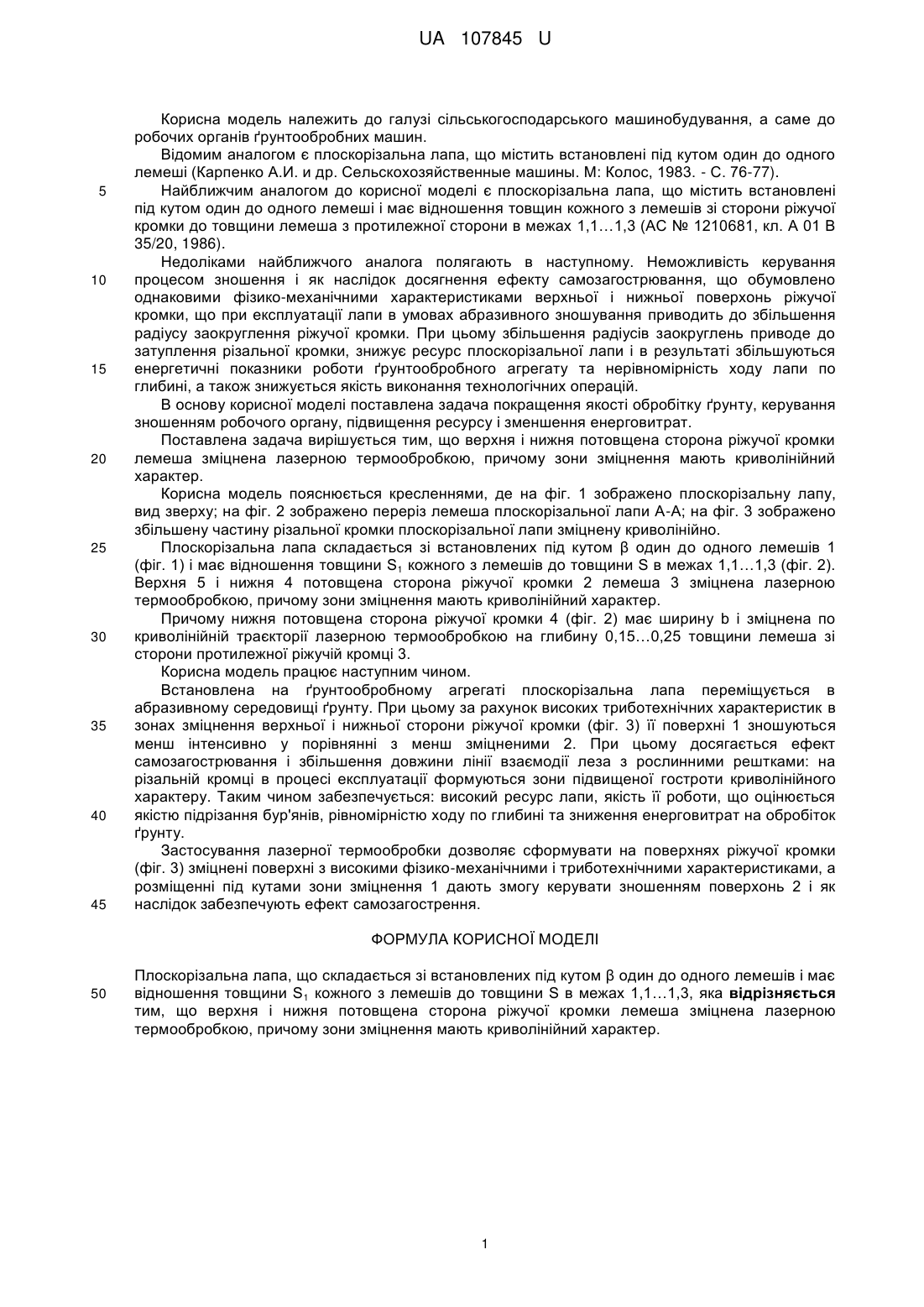

Реферат: Плоскорізальна лапа складається зі встановлених під кутом β один до одного лемешів і має відношення товщини S1 кожного з лемешів до товщини S в межах 1,1…1,3. Верхня і нижня потовщена сторона ріжучої кромки лемеша зміцнена лазерною термообробкою. Зони зміцнення мають криволінійний характер. UA 107845 U (12) UA 107845 U UA 107845 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до робочих органів ґрунтообробних машин. Відомим аналогом є плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші (Карпенко А.И. и др. Сельскохозяйственные машины. М: Колос, 1983. - С. 76-77). Найближчим аналогом до корисної моделі є плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші і має відношення товщин кожного з лемешів зі сторони ріжучої кромки до товщини лемеша з протилежної сторони в межах 1,1…1,3 (АС № 1210681, кл. А 01 В 35/20, 1986). Недоліками найближчого аналога полягають в наступному. Неможливість керування процесом зношення і як наслідок досягнення ефекту самозагострювання, що обумовлено однаковими фізико-механічними характеристиками верхньої і нижньої поверхонь ріжучої кромки, що при експлуатації лапи в умовах абразивного зношування приводить до збільшення радіусу заокруглення ріжучої кромки. При цьому збільшення радіусів заокруглень приводе до затуплення різальної кромки, знижує ресурс плоскорізальної лапи і в результаті збільшуються енергетичні показники роботи ґрунтообробного агрегату та нерівномірність ходу лапи по глибині, а також знижується якість виконання технологічних операцій. В основу корисної моделі поставлена задача покращення якості обробітку ґрунту, керування зношенням робочого органу, підвищення ресурсу і зменшення енерговитрат. Поставлена задача вирішується тим, що верхня і нижня потовщена сторона ріжучої кромки лемеша зміцнена лазерною термообробкою, причому зони зміцнення мають криволінійний характер. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено плоскорізальну лапу, вид зверху; на фіг. 2 зображено переріз лемеша плоскорізальної лапи А-А; на фіг. 3 зображено збільшену частину різальної кромки плоскорізальної лапи зміцнену криволінійно. Плоскорізальна лапа складається зі встановлених під кутом β один до одного лемешів 1 (фіг. 1) і має відношення товщини S1 кожного з лемешів до товщини S в межах 1,1…1,3 (фіг. 2). Верхня 5 і нижня 4 потовщена сторона ріжучої кромки 2 лемеша 3 зміцнена лазерною термообробкою, причому зони зміцнення мають криволінійний характер. Причому нижня потовщена сторона ріжучої кромки 4 (фіг. 2) має ширину b і зміцнена по криволінійній траєкторії лазерною термообробкою на глибину 0,15…0,25 товщини лемеша зі сторони протилежної ріжучій кромці 3. Корисна модель працює наступним чином. Встановлена на ґрунтообробному агрегаті плоскорізальна лапа переміщується в абразивному середовищі ґрунту. При цьому за рахунок високих триботехнічних характеристик в зонах зміцнення верхньої і нижньої сторони ріжучої кромки (фіг. 3) її поверхні 1 зношуються менш інтенсивно у порівнянні з менш зміцненими 2. При цьому досягається ефект самозагострювання і збільшення довжини лінії взаємодії леза з рослинними рештками: на різальній кромці в процесі експлуатації формуються зони підвищеної гостроти криволінійного характеру. Таким чином забезпечується: високий ресурс лапи, якість її роботи, що оцінюється якістю підрізання бур'янів, рівномірністю ходу по глибині та зниження енерговитрат на обробіток ґрунту. Застосування лазерної термообробки дозволяє сформувати на поверхнях ріжучої кромки (фіг. 3) зміцнені поверхні з високими фізико-механічними і триботехнічними характеристиками, а розміщенні під кутами зони зміцнення 1 дають змогу керувати зношенням поверхонь 2 і як наслідок забезпечують ефект самозагострення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Плоскорізальна лапа, що складається зі встановлених під кутом β один до одного лемешів і має відношення товщини S1 кожного з лемешів до товщини S в межах 1,1…1,3, яка відрізняється тим, що верхня і нижня потовщена сторона ріжучої кромки лемеша зміцнена лазерною термообробкою, причому зони зміцнення мають криволінійний характер. 1 UA 107845 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
