Секція апарата псевдозрідженого шару

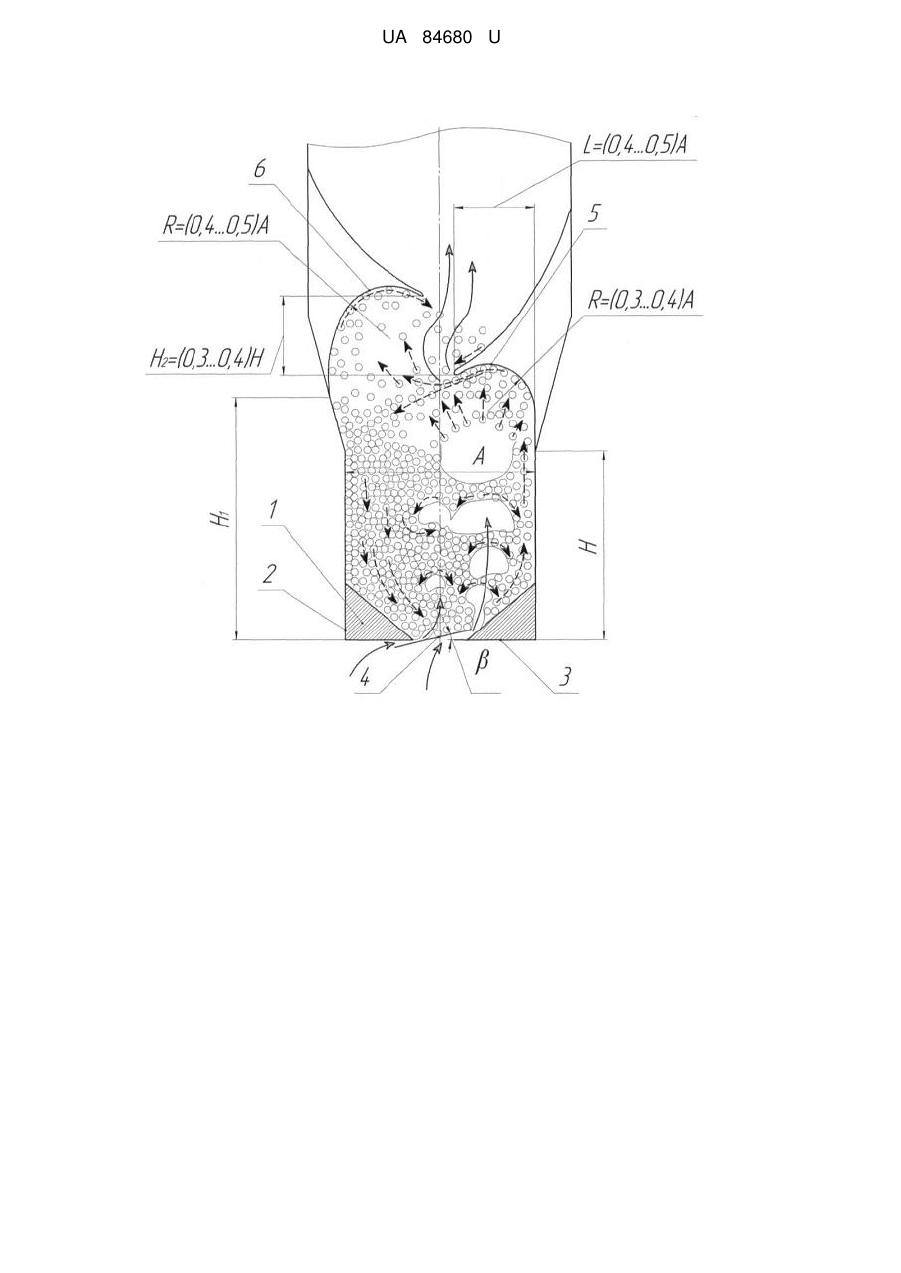

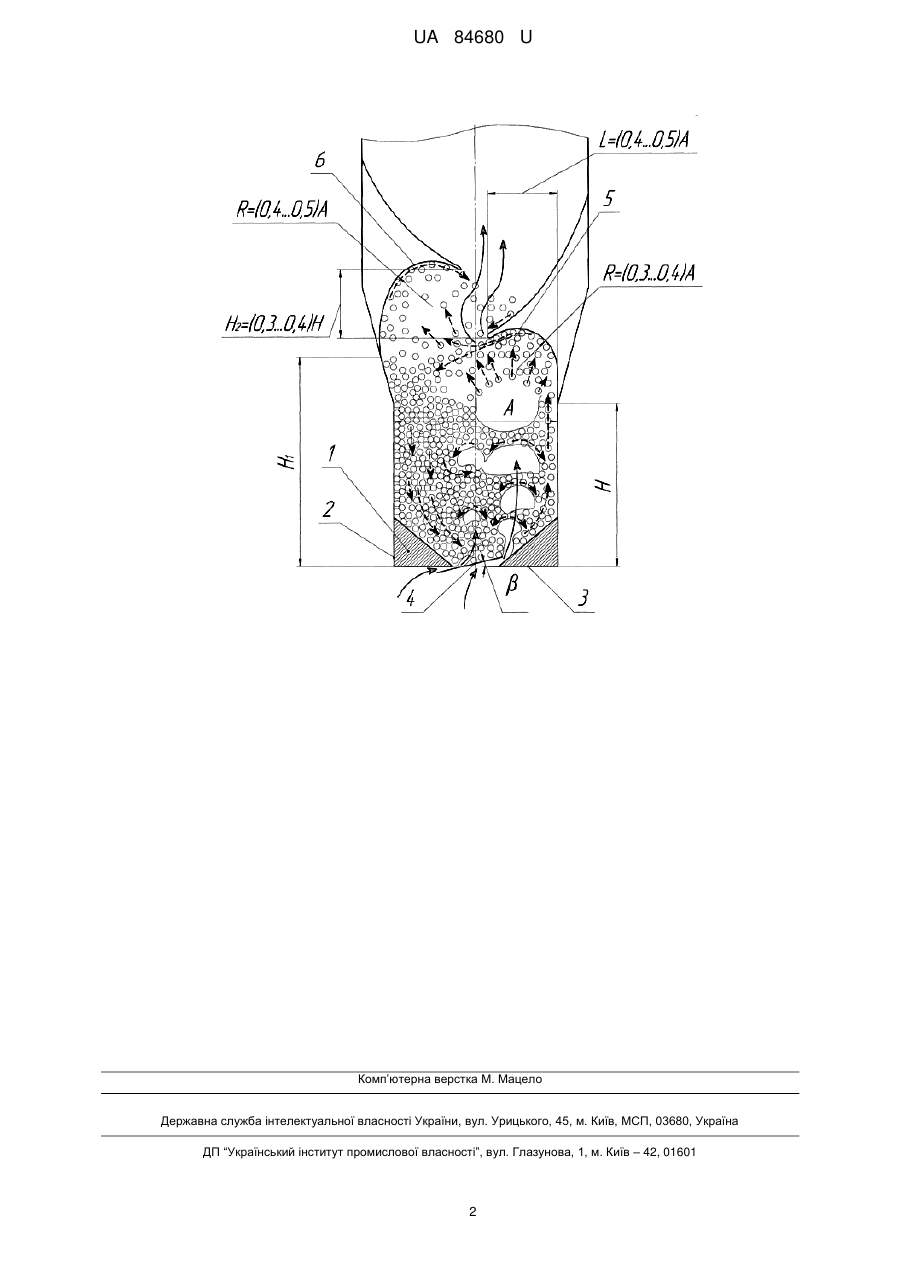

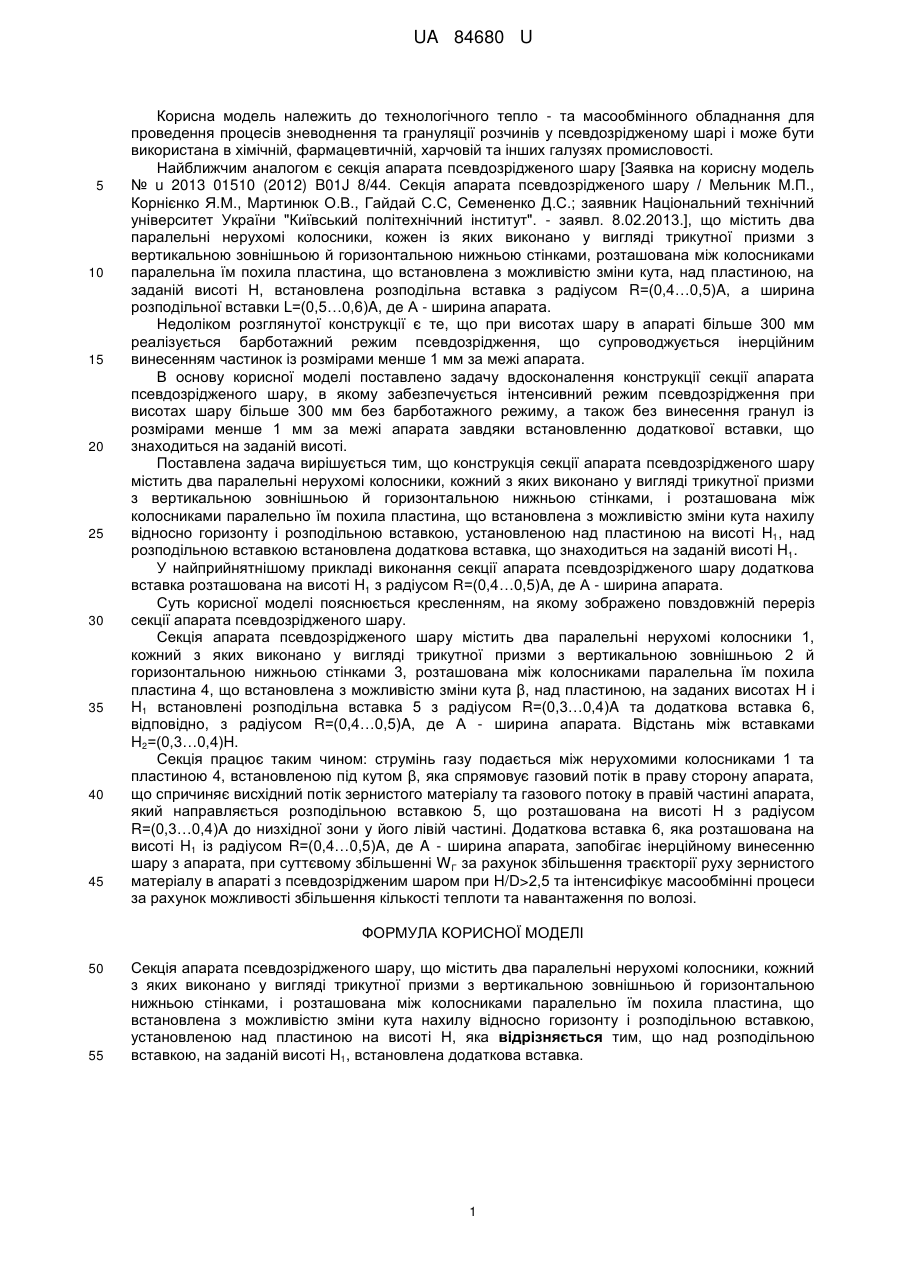

Реферат: Секція апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту і розподільною вставкою, установленою над пластиною на висоті Н. Над розподільною вставкою, на заданій висоті H1, встановлена додаткова вставка. UA 84680 U (12) UA 84680 U UA 84680 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технологічного тепло - та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Найближчим аналогом є секція апарата псевдозрідженого шару [Заявка на корисну модель № u 2013 01510 (2012) B01J 8/44. Секція апарата псевдозрідженого шару / Мельник М.П., Корнієнко Я.М., Мартинюк О.В., Гайдай С.С, Семененко Д.С.; заявник Національний технічний університет України "Київський політехнічний інститут". - заявл. 8.02.2013.], що містить два паралельні нерухомі колосники, кожен із яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, розташована між колосниками паралельна їм похила пластина, що встановлена з можливістю зміни кута, над пластиною, на заданій висоті Н, встановлена розподільна вставка з радіусом R=(0,4…0,5)A, а ширина розподільної вставки L=(0,5…0,6)A, де А - ширина апарата. Недоліком розглянутої конструкції є те, що при висотах шару в апараті більше 300 мм реалізується барботажний режим псевдозрідження, що супроводжується інерційним винесенням частинок із розмірами менше 1 мм за межі апарата. В основу корисної моделі поставлено задачу вдосконалення конструкції секції апарата псевдозрідженого шару, в якому забезпечується інтенсивний режим псевдозрідження при висотах шару більше 300 мм без барботажного режиму, а також без винесення гранул із розмірами менше 1 мм за межі апарата завдяки встановленню додаткової вставки, що знаходиться на заданій висоті. Поставлена задача вирішується тим, що конструкція секції апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту і розподільною вставкою, установленою над пластиною на висоті H1, над розподільною вставкою встановлена додаткова вставка, що знаходиться на заданій висоті H1. У найприйнятнішому прикладі виконання секції апарата псевдозрідженого шару додаткова вставка розташована на висоті H1 з радіусом R=(0,4…0,5)A, де А - ширина апарата. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз секції апарата псевдозрідженого шару. Секція апарата псевдозрідженого шару містить два паралельні нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 й горизонтальною нижньою стінками 3, розташована між колосниками паралельна їм похила пластина 4, що встановлена з можливістю зміни кута β, над пластиною, на заданих висотах H і H1 встановлені розподільна вставка 5 з радіусом R=(0,3…0,4)A та додаткова вставка 6, відповідно, з радіусом R=(0,4…0,5)A, де А - ширина апарата. Відстань між вставками H2=(0,3…0,4)H. Секція працює таким чином: струмінь газу подається між нерухомими колосниками 1 та пластиною 4, встановленою під кутом β, яка спрямовує газовий потік в праву сторону апарата, що спричиняє висхідний потік зернистого матеріалу та газового потоку в правій частині апарата, який направляється розподільною вставкою 5, що розташована на висоті H з радіусом R=(0,3…0,4)A до низхідної зони у його лівій частині. Додаткова вставка 6, яка розташована на висоті H1 із радіусом R=(0,4…0,5)A, де A - ширина апарата, запобігає інерційному винесенню шару з апарата, при суттєвому збільшенні W Г за рахунок збільшення траєкторії руху зернистого матеріалу в апараті з псевдозрідженим шаром при H/D>2,5 та інтенсифікує масообмінні процеси за рахунок можливості збільшення кількості теплоти та навантаження по волозі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту і розподільною вставкою, установленою над пластиною на висоті Н, яка відрізняється тим, що над розподільною вставкою, на заданій висоті H1, встановлена додаткова вставка. 1 UA 84680 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
