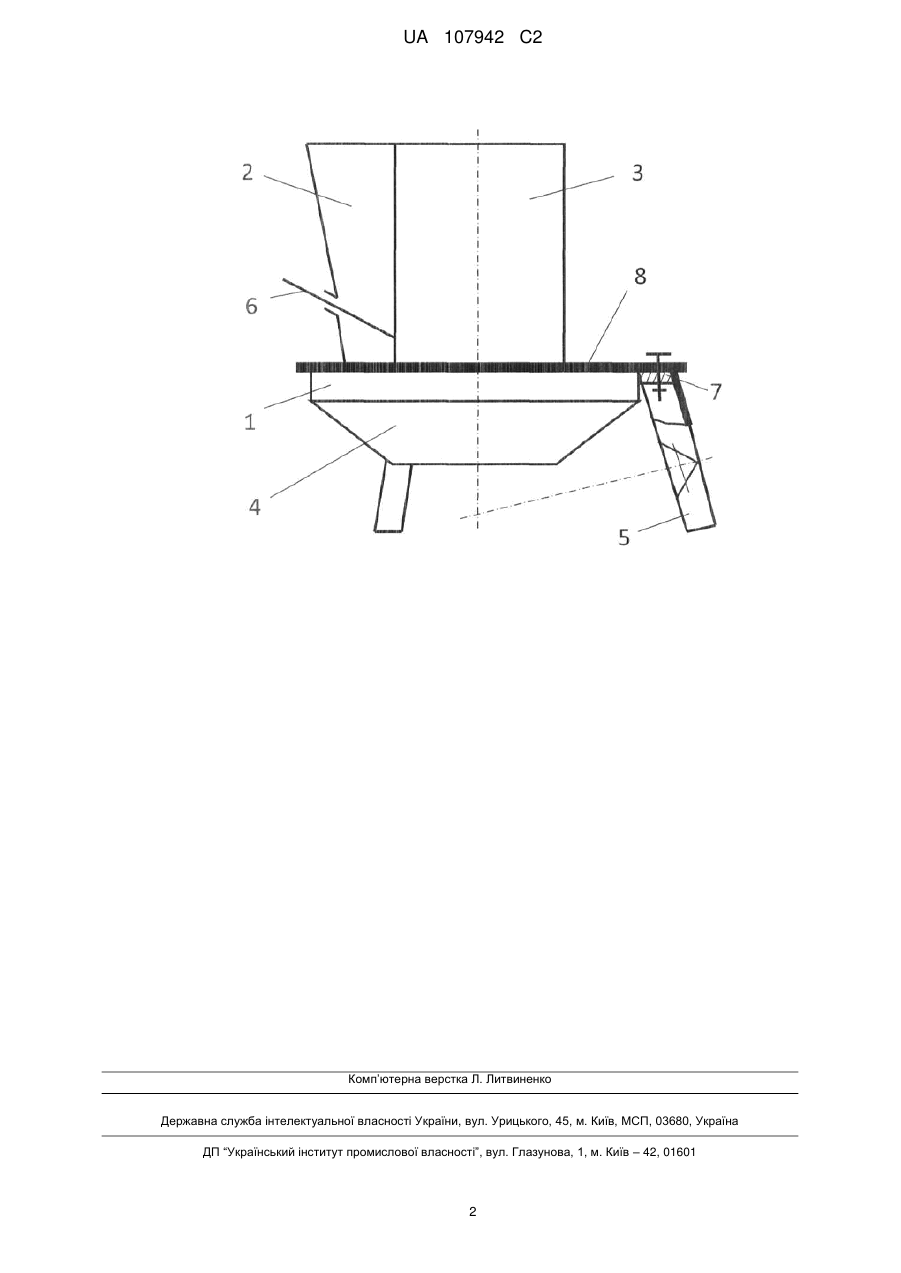

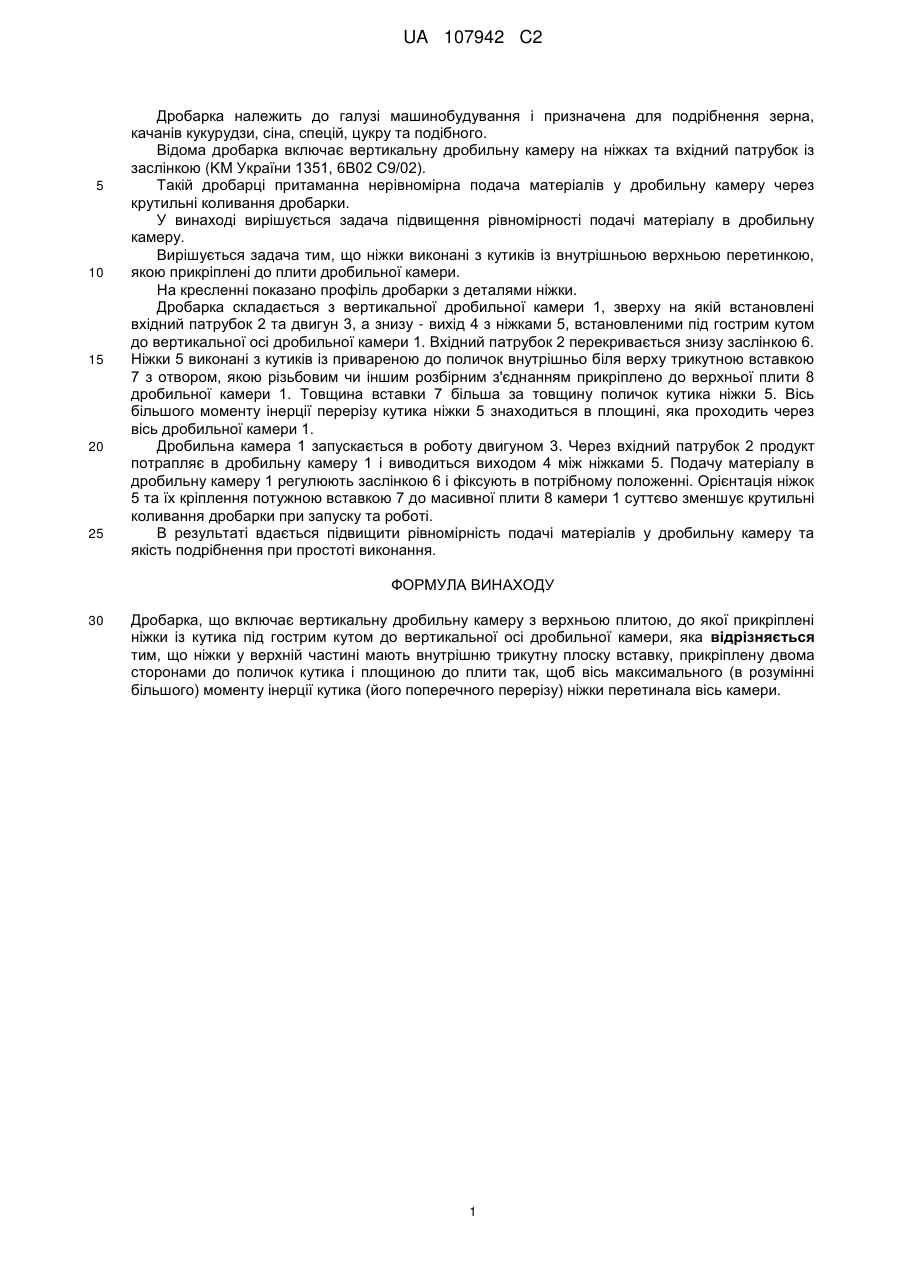

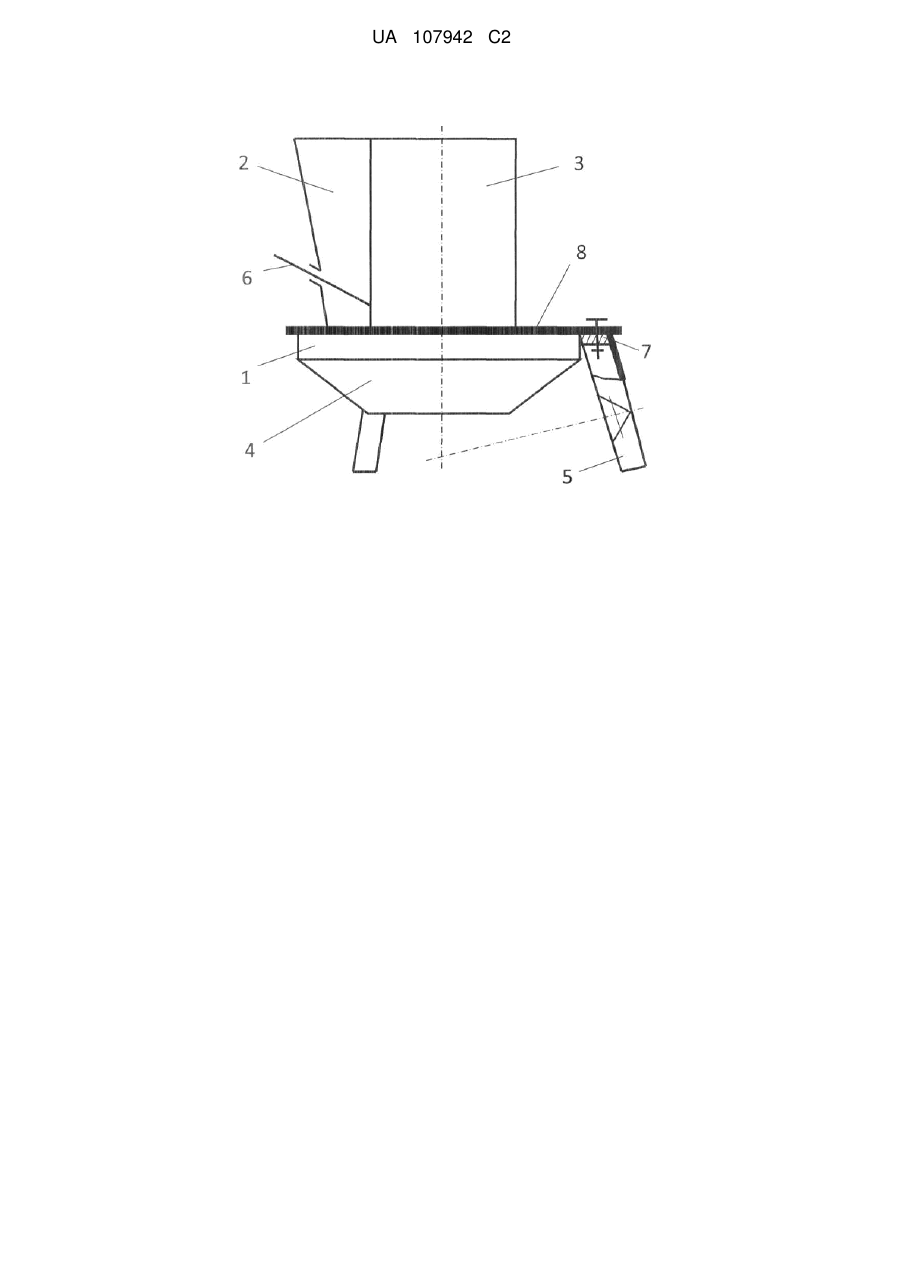

Реферат: Дробарка належить до галузі машинобудування і призначена для подрібнення зерна, качанів кукурудзи, сіна, спецій, цукру та подібного. Дробарка, що включає вертикальну дробильну камеру з верхньою плитою, до якої прикріплені ніжки із кутика під гострим кутом до вертикальної осі дробильної камери. Ніжки у верхній частині мають внутрішню трикутну плоску вставку, прикріплену двома сторонами до поличок кутика і площиною до плити так, щоб вісь максимального (в розумінні більшого) моменту інерції кутика (його поперечного перерізу) ніжки перетинала вісь камери. Технічний результат - підвищення рівномірності подачі матеріалів у дробильну камеру та якості подрібнення при простоті виконання. UA 107942 C2 (12) UA 107942 C2 UA 107942 C2 5 10 15 20 25 Дробарка належить до галузі машинобудування і призначена для подрібнення зерна, качанів кукурудзи, сіна, спецій, цукру та подібного. Відома дробарка включає вертикальну дробильну камеру на ніжках та вхідний патрубок із заслінкою (KM України 1351, 6В02 С9/02). Такій дробарці притаманна нерівномірна подача матеріалів у дробильну камеру через крутильні коливання дробарки. У винаході вирішується задача підвищення рівномірності подачі матеріалу в дробильну камеру. Вирішується задача тим, що ніжки виконані з кутиків із внутрішньою верхньою перетинкою, якою прикріплені до плити дробильної камери. На кресленні показано профіль дробарки з деталями ніжки. Дробарка складається з вертикальної дробильної камери 1, зверху на якій встановлені вхідний патрубок 2 та двигун 3, а знизу - вихід 4 з ніжками 5, встановленими під гострим кутом до вертикальної осі дробильної камери 1. Вхідний патрубок 2 перекривається знизу заслінкою 6. Ніжки 5 виконані з кутиків із привареною до поличок внутрішньо біля верху трикутною вставкою 7 з отвором, якою різьбовим чи іншим розбірним з'єднанням прикріплено до верхньої плити 8 дробильної камери 1. Товщина вставки 7 більша за товщину поличок кутика ніжки 5. Вісь більшого моменту інерції перерізу кутика ніжки 5 знаходиться в площині, яка проходить через вісь дробильної камери 1. Дробильна камера 1 запускається в роботу двигуном 3. Через вхідний патрубок 2 продукт потрапляє в дробильну камеру 1 і виводиться виходом 4 між ніжками 5. Подачу матеріалу в дробильну камеру 1 регулюють заслінкою 6 і фіксують в потрібному положенні. Орієнтація ніжок 5 та їх кріплення потужною вставкою 7 до масивної плити 8 камери 1 суттєво зменшує крутильні коливання дробарки при запуску та роботі. В результаті вдається підвищити рівномірність подачі матеріалів у дробильну камеру та якість подрібнення при простоті виконання. ФОРМУЛА ВИНАХОДУ 30 Дробарка, що включає вертикальну дробильну камеру з верхньою плитою, до якої прикріплені ніжки із кутика під гострим кутом до вертикальної осі дробильної камери, яка відрізняється тим, що ніжки у верхній частині мають внутрішню трикутну плоску вставку, прикріплену двома сторонами до поличок кутика і площиною до плити так, щоб вісь максимального (в розумінні більшого) моменту інерції кутика (його поперечного перерізу) ніжки перетинала вісь камери. 1 UA 107942 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
