Зубчастий редуктор

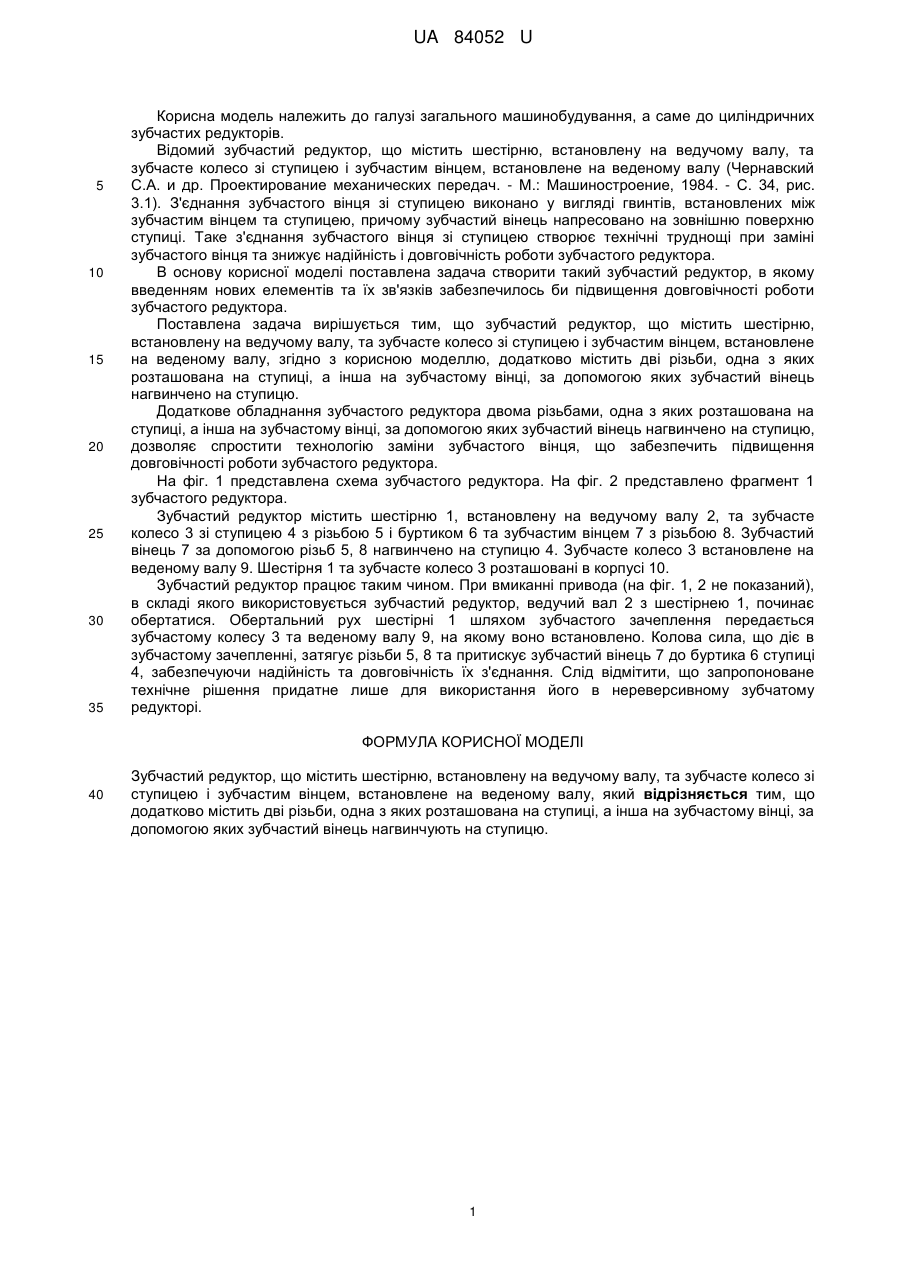

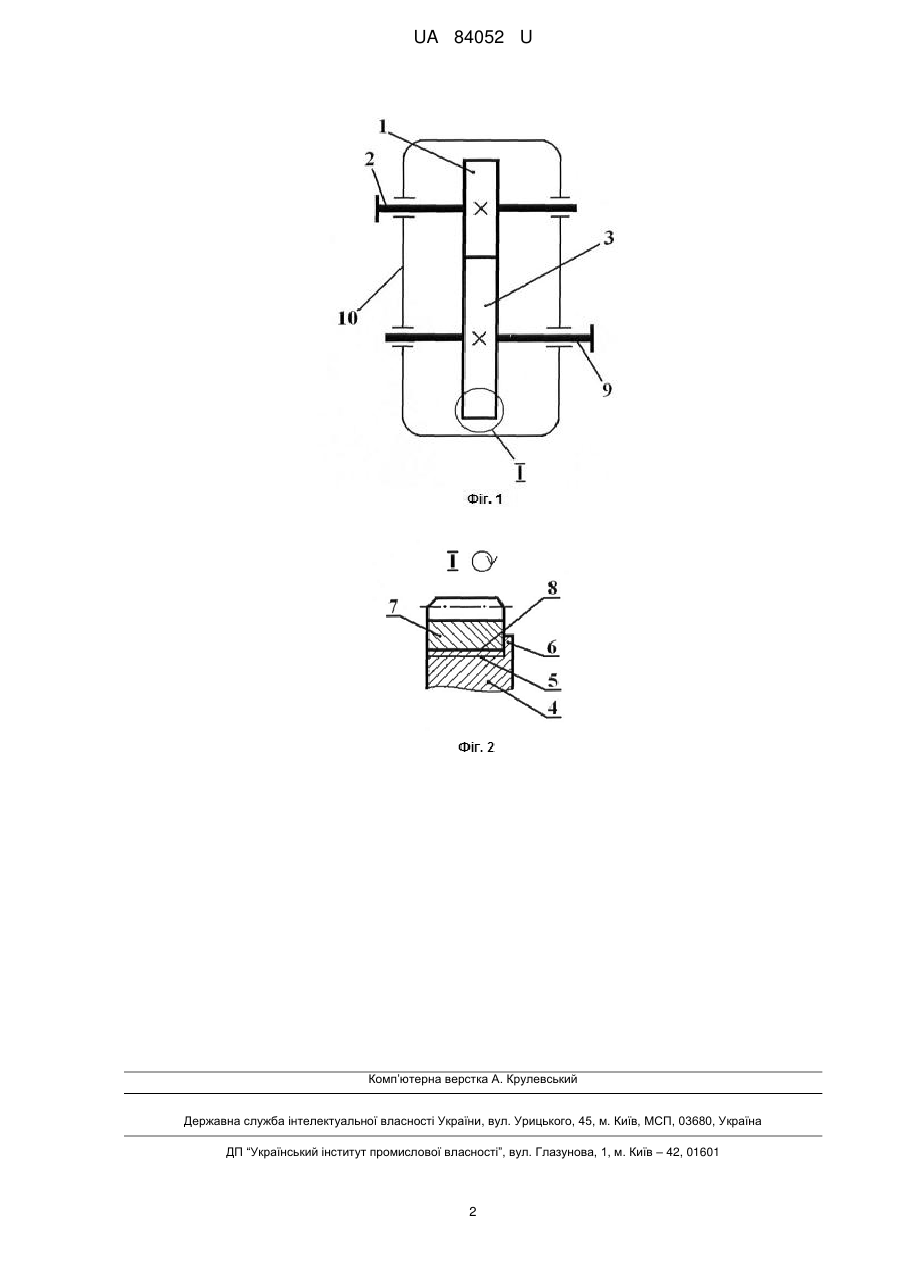

Реферат: UA 84052 U UA 84052 U 5 10 15 20 25 30 35 Корисна модель належить до галузі загального машинобудування, а саме до циліндричних зубчастих редукторів. Відомий зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу (Чернавский С.А. и др. Проектирование механических передач. - М.: Машиностроение, 1984. - С. 34, рис. 3.1). З'єднання зубчастого вінця зі ступицею виконано у вигляді гвинтів, встановлених між зубчастим вінцем та ступицею, причому зубчастий вінець напресовано на зовнішню поверхню ступиці. Таке з'єднання зубчастого вінця зі ступицею створює технічні труднощі при заміні зубчастого вінця та знижує надійність і довговічність роботи зубчастого редуктора. В основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішується тим, що зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, згідно з корисною моделлю, додатково містить дві різьби, одна з яких розташована на ступиці, а інша на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчено на ступицю. Додаткове обладнання зубчастого редуктора двома різьбами, одна з яких розташована на ступиці, а інша на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчено на ступицю, дозволяє спростити технологію заміни зубчастого вінця, що забезпечить підвищення довговічності роботи зубчастого редуктора. На фіг. 1 представлена схема зубчастого редуктора. На фіг. 2 представлено фрагмент 1 зубчастого редуктора. Зубчастий редуктор містить шестірню 1, встановлену на ведучому валу 2, та зубчасте колесо 3 зі ступицею 4 з різьбою 5 і буртиком 6 та зубчастим вінцем 7 з різьбою 8. Зубчастий вінець 7 за допомогою різьб 5, 8 нагвинчено на ступицю 4. Зубчасте колесо 3 встановлене на веденому валу 9. Шестірня 1 та зубчасте колесо 3 розташовані в корпусі 10. Зубчастий редуктор працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчастий редуктор, ведучий вал 2 з шестірнею 1, починає обертатися. Обертальний рух шестірні 1 шляхом зубчастого зачеплення передається зубчастому колесу 3 та веденому валу 9, на якому воно встановлено. Колова сила, що діє в зубчастому зачепленні, затягує різьби 5, 8 та притискує зубчастий вінець 7 до буртика 6 ступиці 4, забезпечуючи надійність та довговічність їх з'єднання. Слід відмітити, що запропоноване технічне рішення придатне лише для використання його в нереверсивному зубчатому редукторі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, який відрізняється тим, що додатково містить дві різьби, одна з яких розташована на ступиці, а інша на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчують на ступицю. 1 UA 84052 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
