Варіатор зворотно-поступального руху

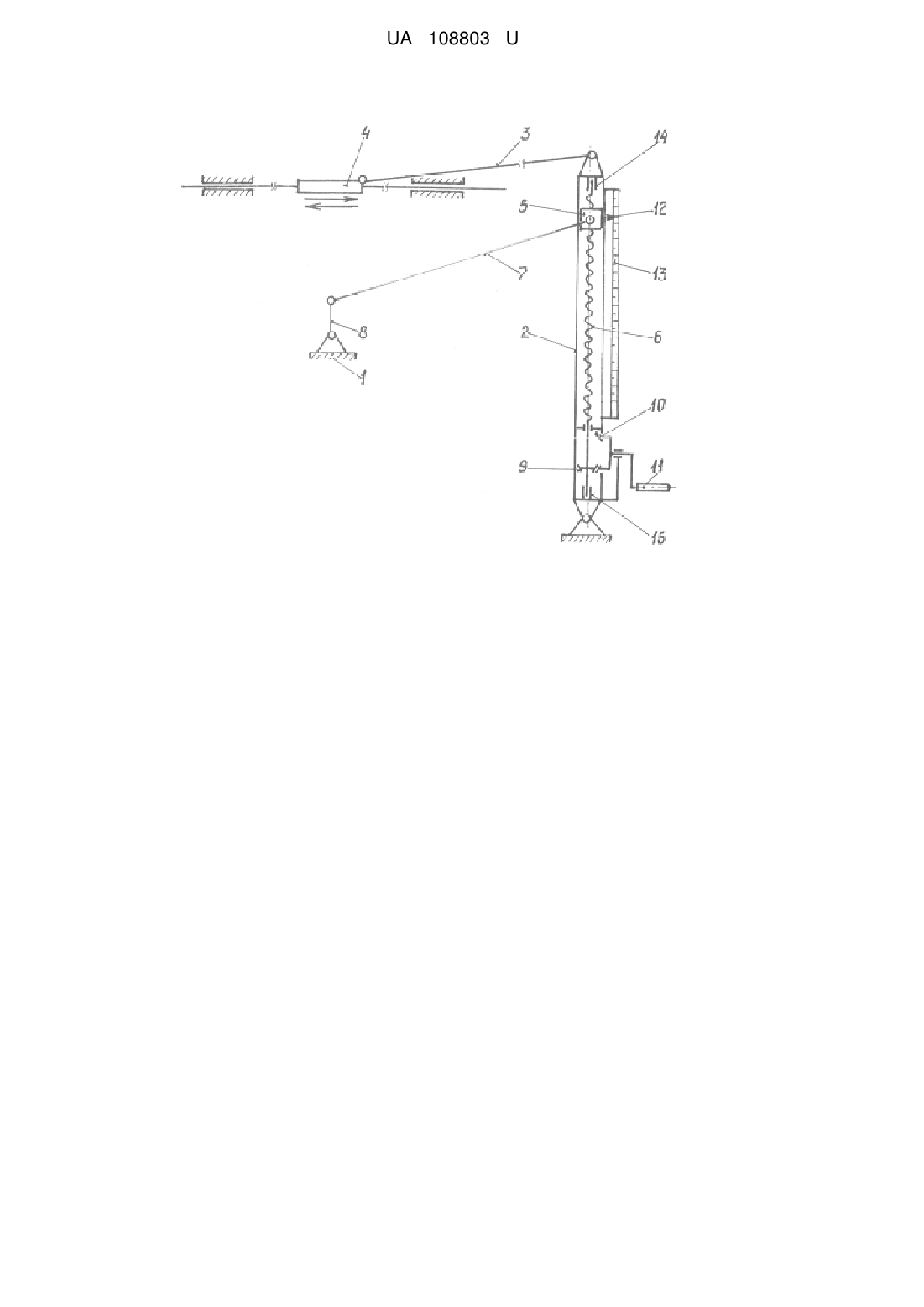

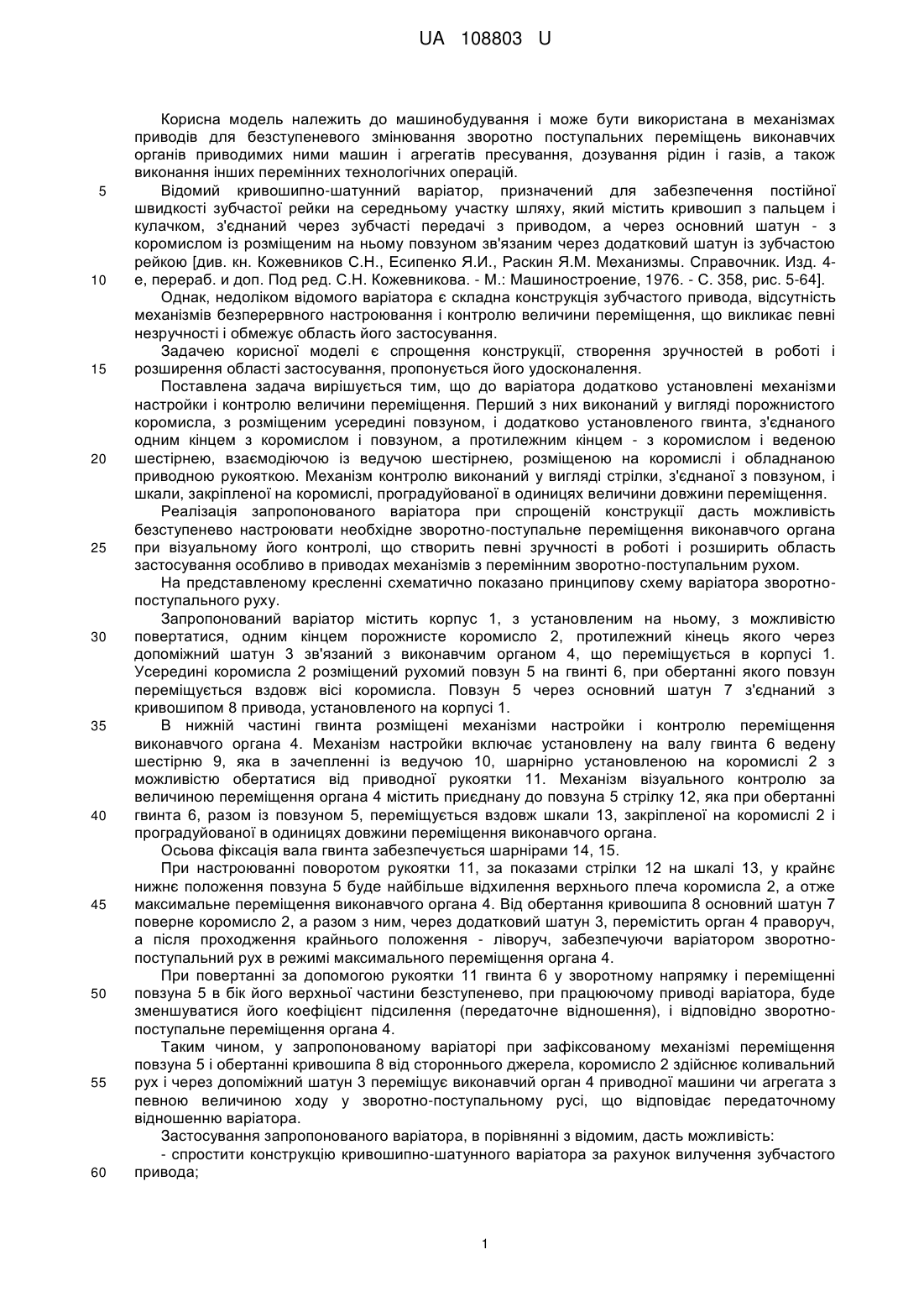

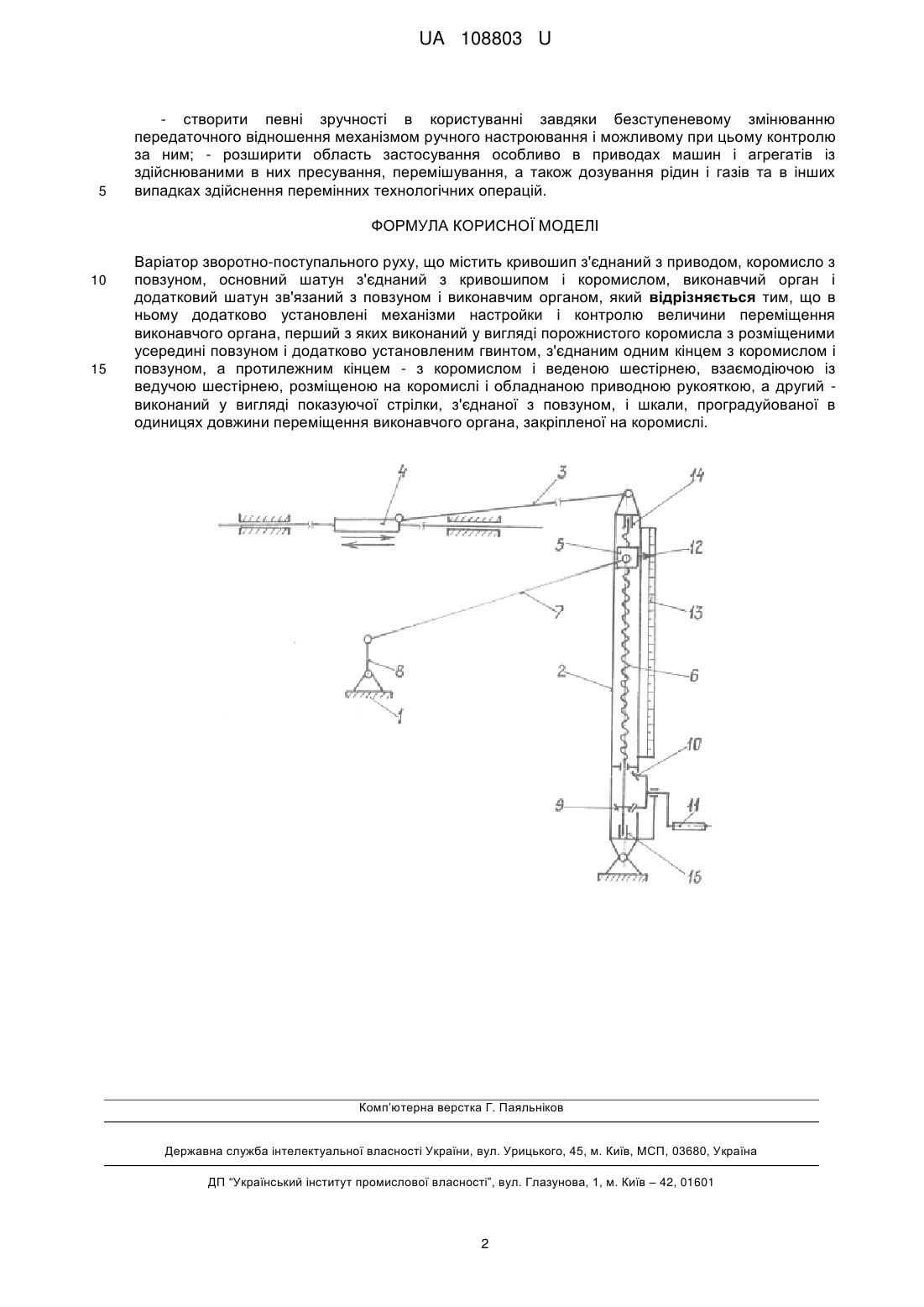

Реферат: Варіатор зворотно-поступального руху містить кривошип з'єднаний з приводом, коромисло з повзуном, основний шатун з'єднаний з кривошипом і коромислом, виконавчий орган і додатковий шатун зв'язаний з повзуном і виконавчим органом. Додатково установлені механізми настройки і контролю величини переміщення виконавчого органа, перший з яких виконаний у вигляді порожнистого коромисла з розміщеними усередині повзуном і додатково установленим гвинтом, з'єднаним одним кінцем з коромислом і повзуном, а протилежним кінцем - з коромислом і веденою шестірнею, взаємодіючою із ведучою шестірнею, розміщеною на коромислі і обладнаною приводною рукояткою, а другий - виконаний у вигляді показуючої стрілки, з'єднаної з повзуном, і шкали, проградуйованої в одиницях довжини переміщення виконавчого органа, закріпленої на коромислі. UA 108803 U (12) UA 108803 U UA 108803 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана в механізмах приводів для безступеневого змінювання зворотно поступальних переміщень виконавчих органів приводимих ними машин і агрегатів пресування, дозування рідин і газів, а також виконання інших перемінних технологічних операцій. Відомий кривошипно-шатунний варіатор, призначений для забезпечення постійної швидкості зубчастої рейки на середньому участку шляху, який містить кривошип з пальцем і кулачком, з'єднаний через зубчасті передачі з приводом, а через основний шатун - з коромислом із розміщеним на ньому повзуном зв'язаним через додатковий шатун із зубчастою рейкою [див. кн. Кожевников С.Н., Есипенко Я.И., Раскин Я.М. Механизмы. Справочник. Изд. 4е, перераб. и доп. Под ред. С.Н. Кожевникова. - М.: Машиностроение, 1976. - С. 358, рис. 5-64]. Однак, недоліком відомого варіатора є складна конструкція зубчастого привода, відсутність механізмів безперервного настроювання і контролю величини переміщення, що викликає певні незручності і обмежує область його застосування. Задачею корисної моделі є спрощення конструкції, створення зручностей в роботі і розширення області застосування, пропонується його удосконалення. Поставлена задача вирішується тим, що до варіатора додатково установлені механізми настройки і контролю величини переміщення. Перший з них виконаний у вигляді порожнистого коромисла, з розміщеним усередині повзуном, і додатково установленого гвинта, з'єднаного одним кінцем з коромислом і повзуном, а протилежним кінцем - з коромислом і веденою шестірнею, взаємодіючою із ведучою шестірнею, розміщеною на коромислі і обладнаною приводною рукояткою. Механізм контролю виконаний у вигляді стрілки, з'єднаної з повзуном, і шкали, закріпленої на коромислі, проградуйованої в одиницях величини довжини переміщення. Реалізація запропонованого варіатора при спрощеній конструкції дасть можливість безступенево настроювати необхідне зворотно-поступальне переміщення виконавчого органа при візуальному його контролі, що створить певні зручності в роботі і розширить область застосування особливо в приводах механізмів з перемінним зворотно-поступальним рухом. На представленому кресленні схематично показано принципову схему варіатора зворотнопоступального руху. Запропонований варіатор містить корпус 1, з установленим на ньому, з можливістю повертатися, одним кінцем порожнисте коромисло 2, протилежний кінець якого через допоміжний шатун 3 зв'язаний з виконавчим органом 4, що переміщується в корпусі 1. Усередині коромисла 2 розміщений рухомий повзун 5 на гвинті 6, при обертанні якого повзун переміщується вздовж вісі коромисла. Повзун 5 через основний шатун 7 з'єднаний з кривошипом 8 привода, установленого на корпусі 1. В нижній частині гвинта розміщені механізми настройки і контролю переміщення виконавчого органа 4. Механізм настройки включає установлену на валу гвинта 6 ведену шестірню 9, яка в зачепленні із ведучою 10, шарнірно установленою на коромислі 2 з можливістю обертатися від приводної рукоятки 11. Механізм візуального контролю за величиною переміщення органа 4 містить приєднану до повзуна 5 стрілку 12, яка при обертанні гвинта 6, разом із повзуном 5, переміщується вздовж шкали 13, закріпленої на коромислі 2 і проградуйованої в одиницях довжини переміщення виконавчого органа. Осьова фіксація вала гвинта забезпечується шарнірами 14, 15. При настроюванні поворотом рукоятки 11, за показами стрілки 12 на шкалі 13, у крайнє нижнє положення повзуна 5 буде найбільше відхилення верхнього плеча коромисла 2, а отже максимальне переміщення виконавчого органа 4. Відобертання кривошипа 8 основний шатун 7 поверне коромисло 2, а разом з ним, через додатковий шатун 3, перемістить орган 4 праворуч, а після проходження крайнього положення - ліворуч, забезпечуючи варіатором зворотнопоступальний рух в режимі максимального переміщення органа 4. При повертанні за допомогою рукоятки 11 гвинта 6 у зворотному напрямку і переміщенні повзуна 5 в бік його верхньої частини безступенево, при працюючому приводі варіатора, буде зменшуватися його коефіцієнт підсилення (передаточне відношення), і відповідно зворотнопоступальне переміщення органа 4. Таким чином, у запропонованому варіаторі при зафіксованому механізмі переміщення повзуна 5 і обертанні кривошипа 8 від стороннього джерела, коромисло 2 здійснює коливальний рух і через допоміжний шатун 3 переміщує виконавчий орган 4 приводної машини чи агрегата з певною величиною ходу у зворотно-поступальному русі, що відповідає передаточному відношенню варіатора. Застосування запропонованого варіатора, в порівнянні з відомим, дасть можливість: - спростити конструкцію кривошипно-шатунного варіатора за рахунок вилучення зубчастого привода; 1 UA 108803 U 5 - створити певні зручності в користуванні завдяки безступеневому змінюванню передаточного відношення механізмом ручного настроювання і можливому при цьому контролю за ним; - розширити область застосування особливо в приводах машин і агрегатів із здійснюваними в них пресування, перемішування, а також дозування рідин і газів та в інших випадках здійснення перемінних технологічних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Варіатор зворотно-поступального руху, що містить кривошип з'єднаний з приводом, коромисло з повзуном, основний шатун з'єднаний з кривошипом і коромислом, виконавчий орган і додатковий шатун зв'язаний з повзуном і виконавчим органом, який відрізняється тим, що в ньому додатково установлені механізми настройки і контролю величини переміщення виконавчого органа, перший з яких виконаний у вигляді порожнистого коромисла з розміщеними усередині повзуном і додатково установленим гвинтом, з'єднаним одним кінцем з коромислом і повзуном, а протилежним кінцем - з коромислом і веденою шестірнею, взаємодіючою із ведучою шестірнею, розміщеною на коромислі і обладнаною приводною рукояткою, а другий виконаний у вигляді показуючої стрілки, з'єднаної з повзуном, і шкали, проградуйованої в одиницях довжини переміщення виконавчого органа, закріпленої на коромислі. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
