Конструкція підсилення залізобетонних опор контактної мережі електротранспорту та ліній електропередач

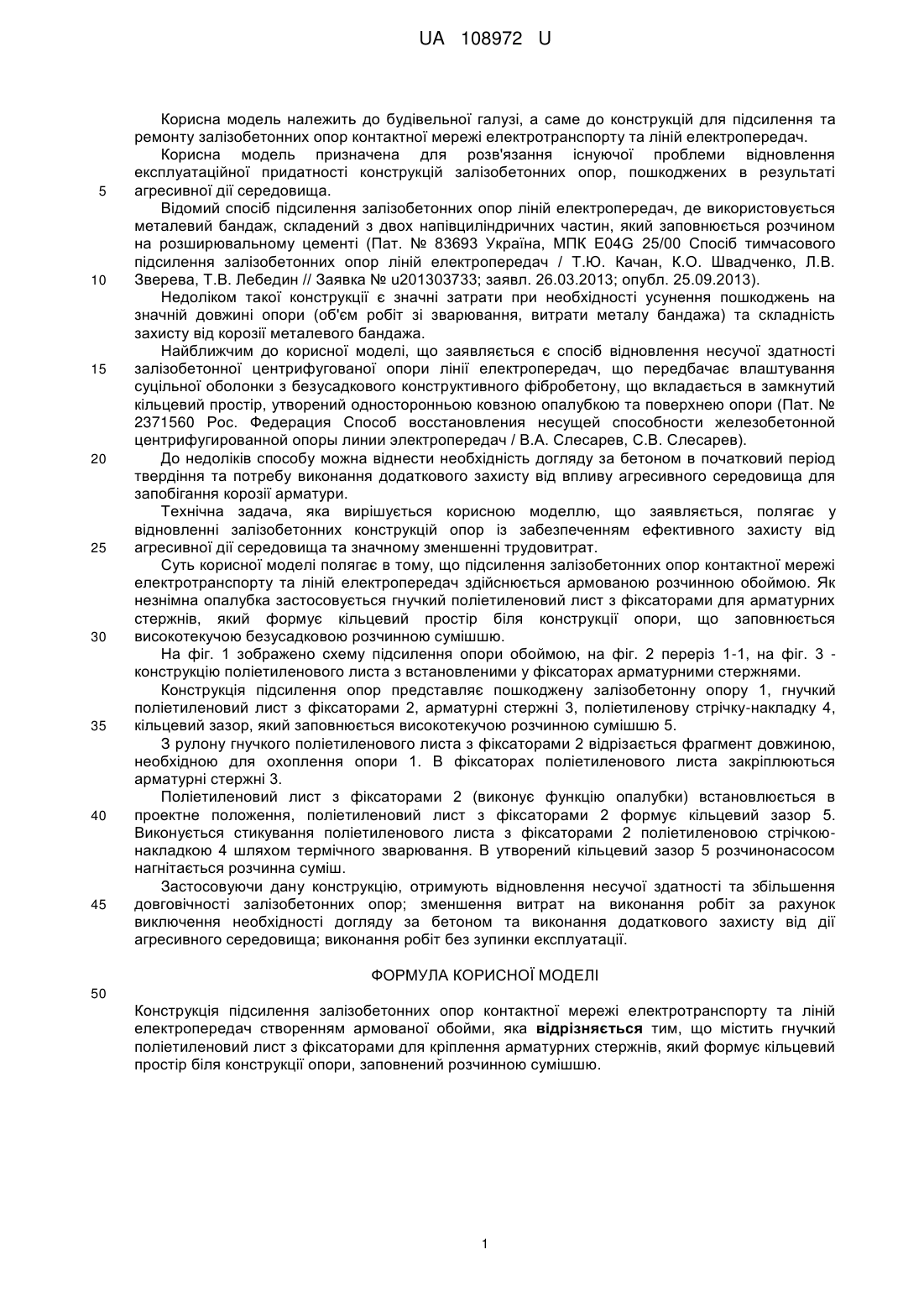

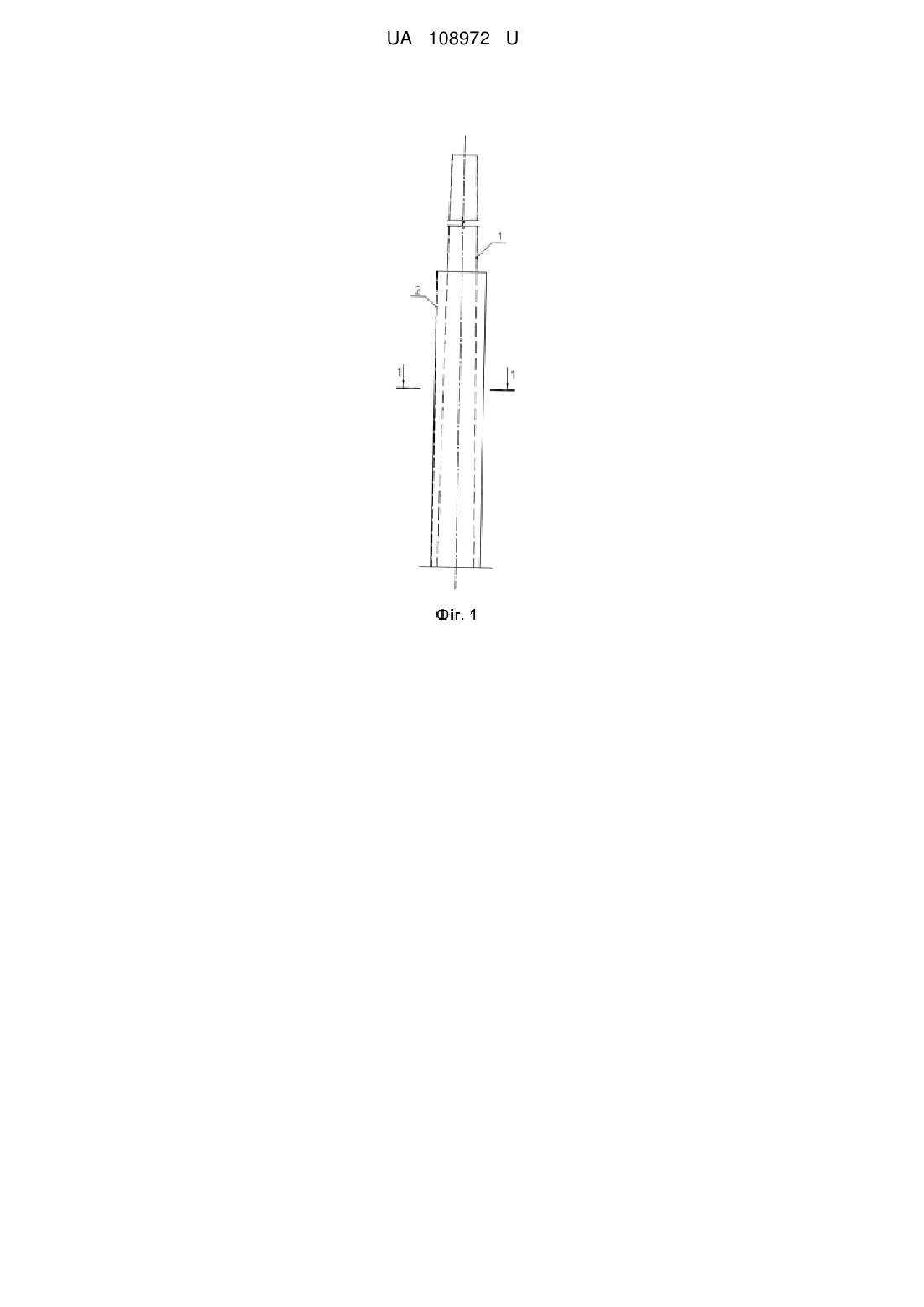

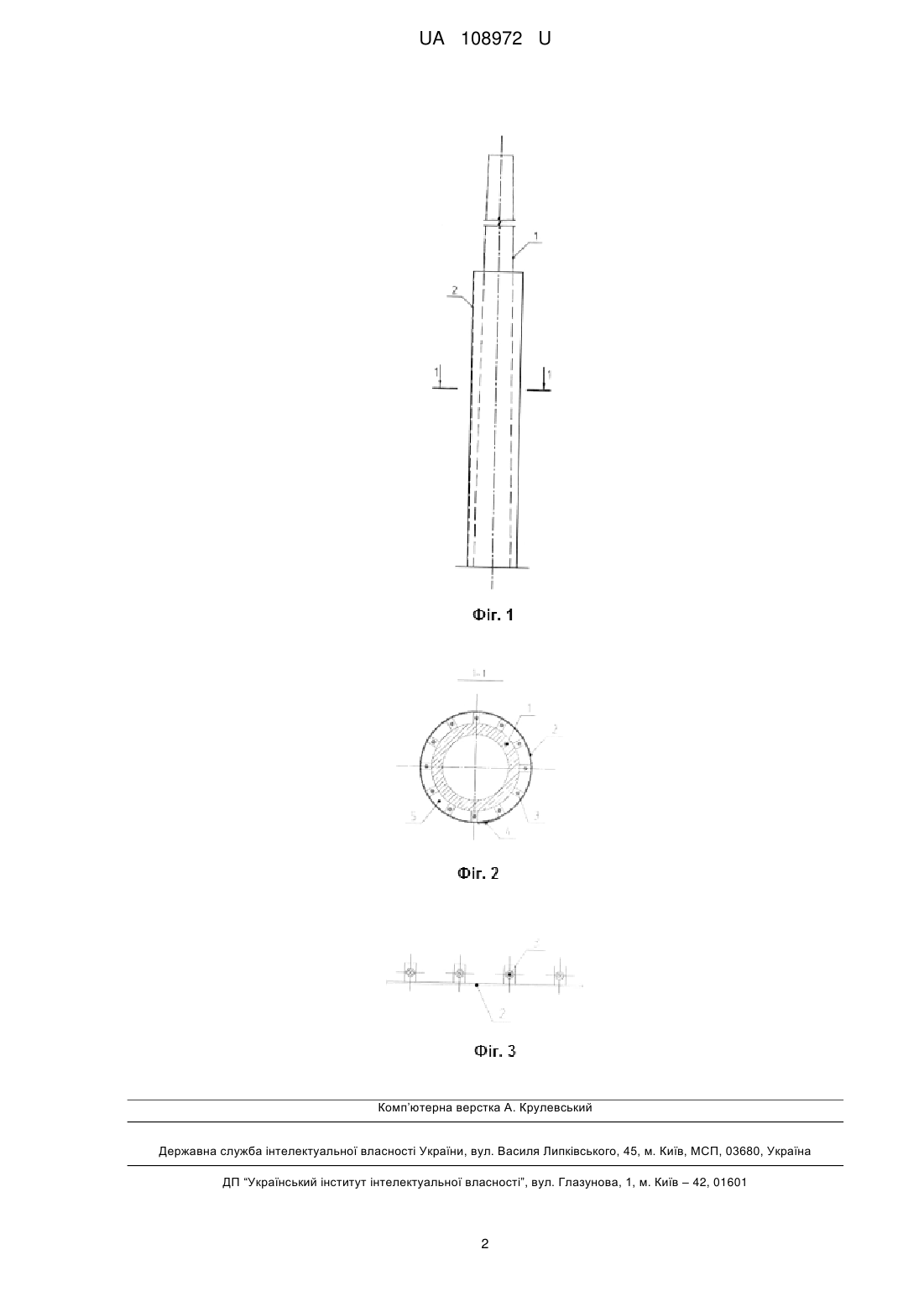

Реферат: Конструкція підсилення залізобетонних опор контактної мережі електротранспорту та ліній електропередач створенням армованої обойми. Вона містить гнучкий поліетиленовий лист з фіксаторами для кріплення арматурних стержнів, який формує кільцевий простір біля конструкції опори, заповнений розчинною сумішшю. UA 108972 U (12) UA 108972 U UA 108972 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельної галузі, а саме до конструкцій для підсилення та ремонту залізобетонних опор контактної мережі електротранспорту та ліній електропередач. Корисна модель призначена для розв'язання існуючої проблеми відновлення експлуатаційної придатності конструкцій залізобетонних опор, пошкоджених в результаті агресивної дії середовища. Відомий спосіб підсилення залізобетонних опор ліній електропередач, де використовується металевий бандаж, складений з двох напівциліндричних частин, який заповнюється розчином на розширювальному цементі (Пат. № 83693 Україна, МПК E04G 25/00 Спосіб тимчасового підсилення залізобетонних опор ліній електропередач / Т.Ю. Качан, К.О. Швадченко, Л.В. Зверева, Т.В. Лебедин // Заявка № u201303733; заявл. 26.03.2013; опубл. 25.09.2013). Недоліком такої конструкції є значні затрати при необхідності усунення пошкоджень на значній довжині опори (об'єм робіт зі зварювання, витрати металу бандажа) та складність захисту від корозії металевого бандажа. Найближчим до корисної моделі, що заявляється є спосіб відновлення несучої здатності залізобетонної центрифугованої опори лінії електропередач, що передбачає влаштування суцільної оболонки з безусадкового конструктивного фібробетону, що вкладається в замкнутий кільцевий простір, утворений односторонньою ковзною опалубкою та поверхнею опори (Пат. № 2371560 Рос. Федерация Способ восстановления несущей способности железобетонной центрифугированной опоры линии электропередач / В.А. Слесарев, С.В. Слесарев). До недоліків способу можна віднести необхідність догляду за бетоном в початковий період твердіння та потребу виконання додаткового захисту від впливу агресивного середовища для запобігання корозії арматури. Технічна задача, яка вирішується корисною моделлю, що заявляється, полягає у відновленні залізобетонних конструкцій опор із забезпеченням ефективного захисту від агресивної дії середовища та значному зменшенні трудовитрат. Суть корисної моделі полягає в тому, що підсилення залізобетонних опор контактної мережі електротранспорту та ліній електропередач здійснюється армованою розчинною обоймою. Як незнімна опалубка застосовується гнучкий поліетиленовий лист з фіксаторами для арматурних стержнів, який формує кільцевий простір біля конструкції опори, що заповнюється високотекучою безусадковою розчинною сумішшю. На фіг. 1 зображено схему підсилення опори обоймою, на фіг. 2 переріз 1-1, на фіг. 3 конструкцію поліетиленового листа з встановленими у фіксаторах арматурними стержнями. Конструкція підсилення опор представляє пошкоджену залізобетонну опору 1, гнучкий поліетиленовий лист з фіксаторами 2, арматурні стержні 3, поліетиленову стрічку-накладку 4, кільцевий зазор, який заповнюється високотекучою розчинною сумішшю 5. З рулону гнучкого поліетиленового листа з фіксаторами 2 відрізається фрагмент довжиною, необхідною для охоплення опори 1. В фіксаторах поліетиленового листа закріплюються арматурні стержні 3. Поліетиленовий лист з фіксаторами 2 (виконує функцію опалубки) встановлюється в проектне положення, поліетиленовий лист з фіксаторами 2 формує кільцевий зазор 5. Виконується стикування поліетиленового листа з фіксаторами 2 поліетиленовою стрічкоюнакладкою 4 шляхом термічного зварювання. В утворений кільцевий зазор 5 розчинонасосом нагнітається розчинна суміш. Застосовуючи дану конструкцію, отримують відновлення несучої здатності та збільшення довговічності залізобетонних опор; зменшення витрат на виконання робіт за рахунок виключення необхідності догляду за бетоном та виконання додаткового захисту від дії агресивного середовища; виконання робіт без зупинки експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Конструкція підсилення залізобетонних опор контактної мережі електротранспорту та ліній електропередач створенням армованої обойми, яка відрізняється тим, що містить гнучкий поліетиленовий лист з фіксаторами для кріплення арматурних стержнів, який формує кільцевий простір біля конструкції опори, заповнений розчинною сумішшю. 1 UA 108972 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
