Спосіб ротаційного видавлювання порожнистих осесиметричних виробів

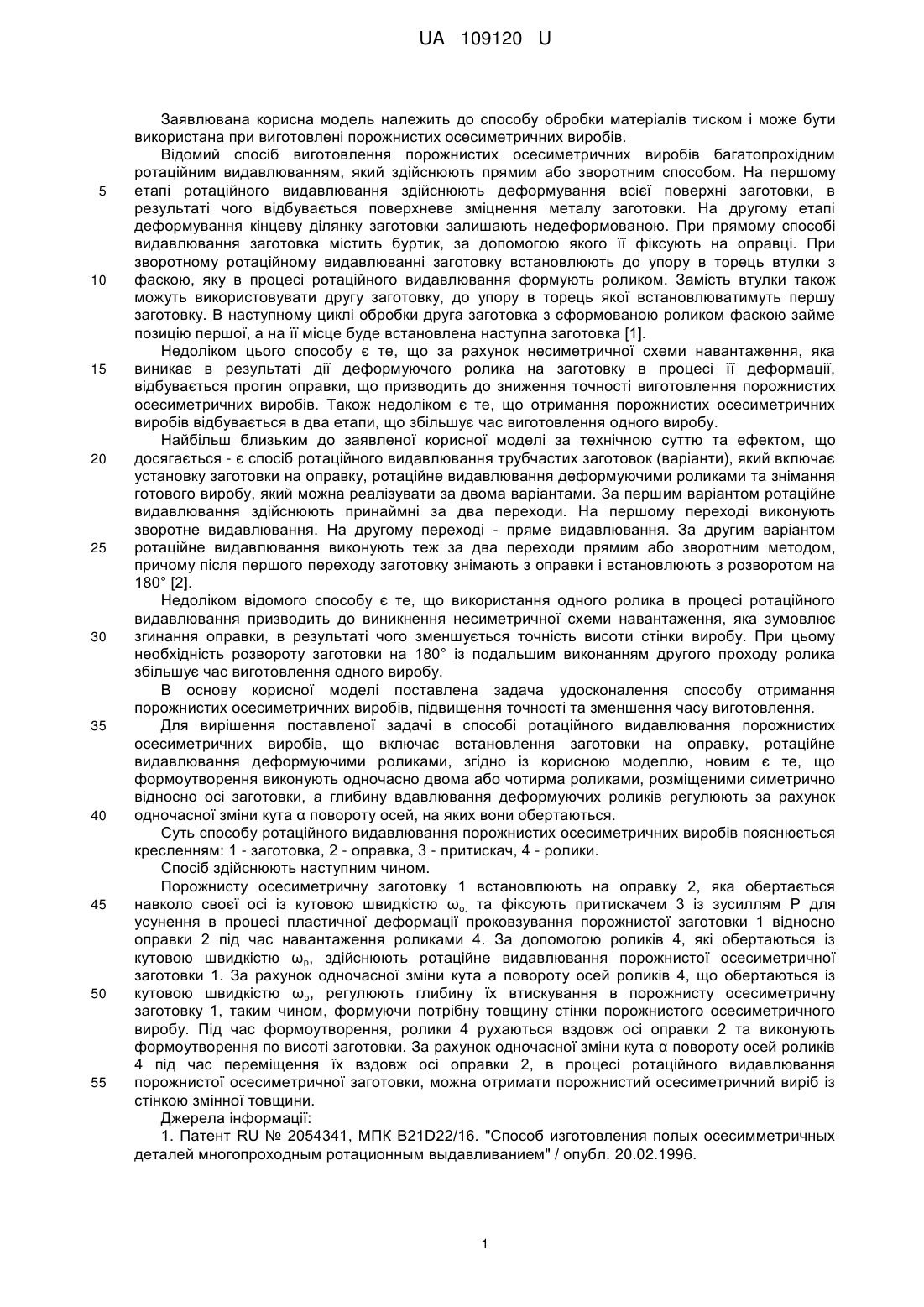

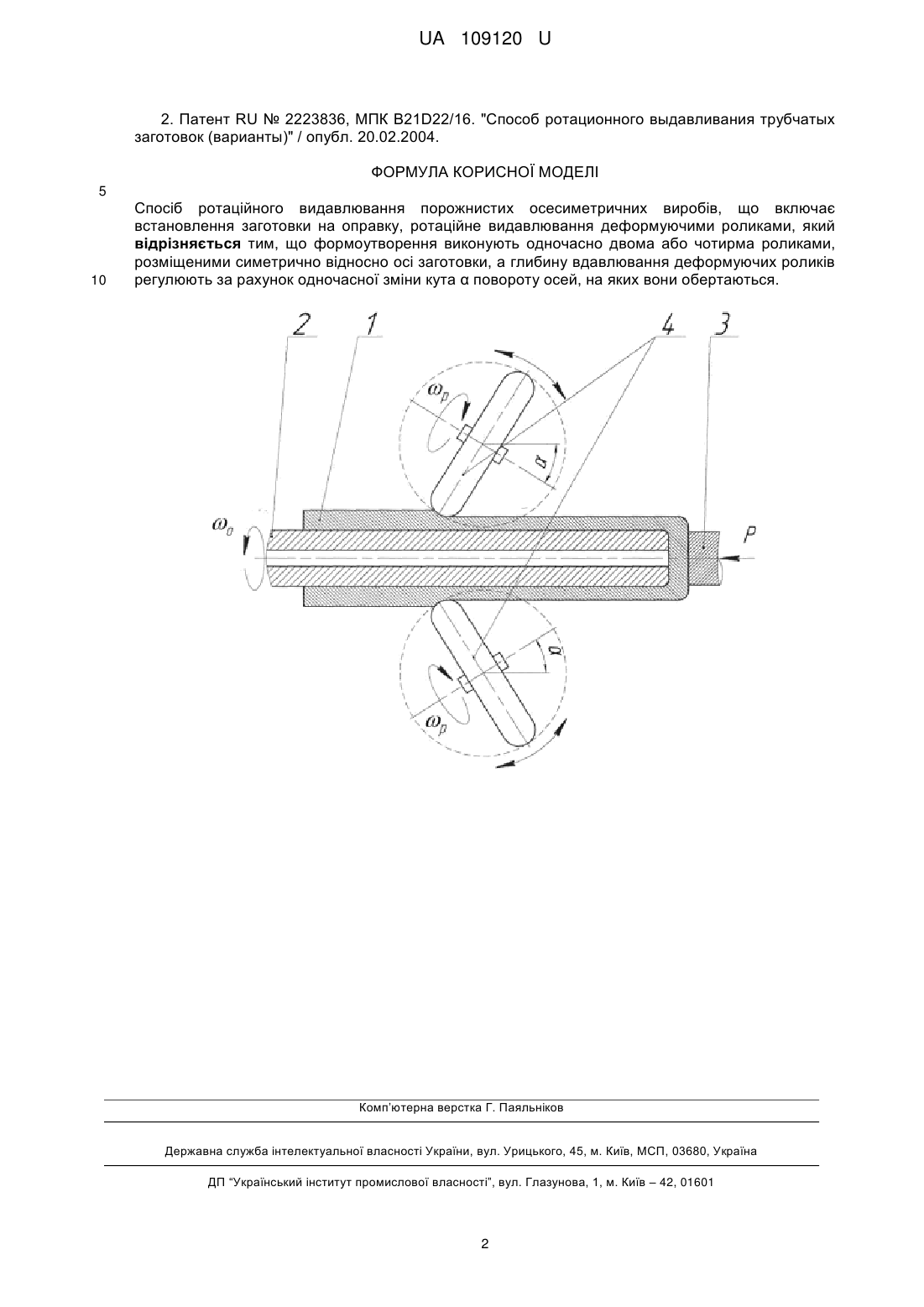

Реферат: Спосіб ротаційного видавлювання порожнистих осесиметричних виробів включає встановлення заготовки на оправку та ротаційне видавлювання деформуючими роликами. Формоутворення виконують одночасно двома або чотирма роликами, розміщеними симетрично відносно осі заготовки, а глибину вдавлювання деформуючих роликів регулюють за рахунок одночасної зміни кута α повороту осей, на яких вони обертаються. UA 109120 U (54) СПОСІБ РОТАЦІЙНОГО ВИДАВЛЮВАННЯ ПОРОЖНИСТИХ ОСЕСИМЕТРИЧНИХ ВИРОБІВ UA 109120 U UA 109120 U 5 10 15 20 25 30 35 40 45 50 55 Заявлювана корисна модель належить до способу обробки матеріалів тиском і може бути використана при виготовлені порожнистих осесиметричних виробів. Відомий спосіб виготовлення порожнистих осесиметричних виробів багатопрохідним ротаційним видавлюванням, який здійснюють прямим або зворотним способом. На першому етапі ротаційного видавлювання здійснюють деформування всієї поверхні заготовки, в результаті чого відбувається поверхневе зміцнення металу заготовки. На другому етапі деформування кінцеву ділянку заготовки залишають недеформованою. При прямому способі видавлювання заготовка містить буртик, за допомогою якого її фіксують на оправці. При зворотному ротаційному видавлюванні заготовку встановлюють до упору в торець втулки з фаскою, яку в процесі ротаційного видавлювання формують роликом. Замість втулки також можуть використовувати другу заготовку, до упору в торець якої встановлюватимуть першу заготовку. В наступному циклі обробки друга заготовка з сформованою роликом фаскою займе позицію першої, а на її місце буде встановлена наступна заготовка [1]. Недоліком цього способу є те, що за рахунок несиметричної схеми навантаження, яка виникає в результаті дії деформуючого ролика на заготовку в процесі її деформації, відбувається прогин оправки, що призводить до зниження точності виготовлення порожнистих осесиметричних виробів. Також недоліком є те, що отримання порожнистих осесиметричних виробів відбувається в два етапи, що збільшує час виготовлення одного виробу. Найбільш близьким до заявленої корисної моделі за технічною суттю та ефектом, що досягається - є спосіб ротаційного видавлювання трубчастих заготовок (варіанти), який включає установку заготовки на оправку, ротаційне видавлювання деформуючими роликами та знімання готового виробу, який можна реалізувати за двома варіантами. За першим варіантом ротаційне видавлювання здійснюють принаймні за два переходи. На першому переході виконують зворотне видавлювання. На другому переході - пряме видавлювання. За другим варіантом ротаційне видавлювання виконують теж за два переходи прямим або зворотним методом, причому після першого переходу заготовку знімають з оправки і встановлюють з розворотом на 180° [2]. Недоліком відомого способу є те, що використання одного ролика в процесі ротаційного видавлювання призводить до виникнення несиметричної схеми навантаження, яка зумовлює згинання оправки, в результаті чого зменшується точність висоти стінки виробу. При цьому необхідність розвороту заготовки на 180° із подальшим виконанням другого проходу ролика збільшує час виготовлення одного виробу. В основу корисної моделі поставлена задача удосконалення способу отримання порожнистих осесиметричних виробів, підвищення точності та зменшення часу виготовлення. Для вирішення поставленої задачі в способі ротаційного видавлювання порожнистих осесиметричних виробів, що включає встановлення заготовки на оправку, ротаційне видавлювання деформуючими роликами, згідно із корисною моделлю, новим є те, що формоутворення виконують одночасно двома або чотирма роликами, розміщеними симетрично відносно осі заготовки, а глибину вдавлювання деформуючих роликів регулюють за рахунок одночасної зміни кута α повороту осей, на яких вони обертаються. Суть способу ротаційного видавлювання порожнистих осесиметричних виробів пояснюється кресленням: 1 - заготовка, 2 - оправка, 3 - притискач, 4 - ролики. Спосіб здійснюють наступним чином. Порожнисту осесиметричну заготовку 1 встановлюють на оправку 2, яка обертається навколо своєї осі із кутовою швидкістю ωо, та фіксують притискачем 3 із зусиллям Р для усунення в процесі пластичної деформації проковзування порожнистої заготовки 1 відносно оправки 2 під час навантаження роликами 4. За допомогою роликів 4, які обертаються із кутовою швидкістю ωр, здійснюють ротаційне видавлювання порожнистої осесиметричної заготовки 1. За рахунок одночасної зміни кута а повороту осей роликів 4, що обертаються із кутовою швидкістю ωр, регулюють глибину їх втискування в порожнисту осесиметричну заготовку 1, таким чином, формуючи потрібну товщину стінки порожнистого осесиметричного виробу. Під час формоутворення, ролики 4 рухаються вздовж осі оправки 2 та виконують формоутворення по висоті заготовки. За рахунок одночасної зміни кута α повороту осей роликів 4 під час переміщення їх вздовж осі оправки 2, в процесі ротаційного видавлювання порожнистої осесиметричної заготовки, можна отримати порожнистий осесиметричний виріб із стінкою змінної товщини. Джерела інформації: 1. Патент RU № 2054341, МПК B21D22/16. "Способ изготовления полых осесимметричных деталей многопроходным ротационным выдавливанием" / опубл. 20.02.1996. 1 UA 109120 U 2. Патент RU № 2223836, МПК B21D22/16. "Способ ротационного выдавливания трубчатых заготовок (варианты)" / опубл. 20.02.2004. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб ротаційного видавлювання порожнистих осесиметричних виробів, що включає встановлення заготовки на оправку, ротаційне видавлювання деформуючими роликами, який відрізняється тим, що формоутворення виконують одночасно двома або чотирма роликами, розміщеними симетрично відносно осі заготовки, а глибину вдавлювання деформуючих роликів регулюють за рахунок одночасної зміни кута α повороту осей, на яких вони обертаються. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
