Спосіб видавлювання порожнистих виробів з порошкових матеріалів
Номер патенту: 65001
Опубліковано: 25.11.2011
Автори: Воронкова Катерина Геннадіївна, Любчич Костянтин Володимирович, Рябічева Людмила Олександрівна, Циркін Аркадій Тимофійович
Формула / Реферат
Спосіб видавлювання порожнистих виробів з порошкових матеріалів, який полягає у примусовому переміщенні матриці та деформуючого пуансона, який відрізняється тим, що деформуючий пуансон, матрицю і пуансон, який видавлює порожнину, одночасно переміщують у напрямі течії видавлюваного металу з різною швидкістю, причому відношення швидкостей визначають геометричними параметрами деталі та заготовки:
Vм: Vс = (ХП + Нд - Нз) / (ХП + hd - Нз);
де ХП - хід деформуючого пуансона; Нд - висота деталі; Нз - висота заготовки; hd - товщина дна.
Текст

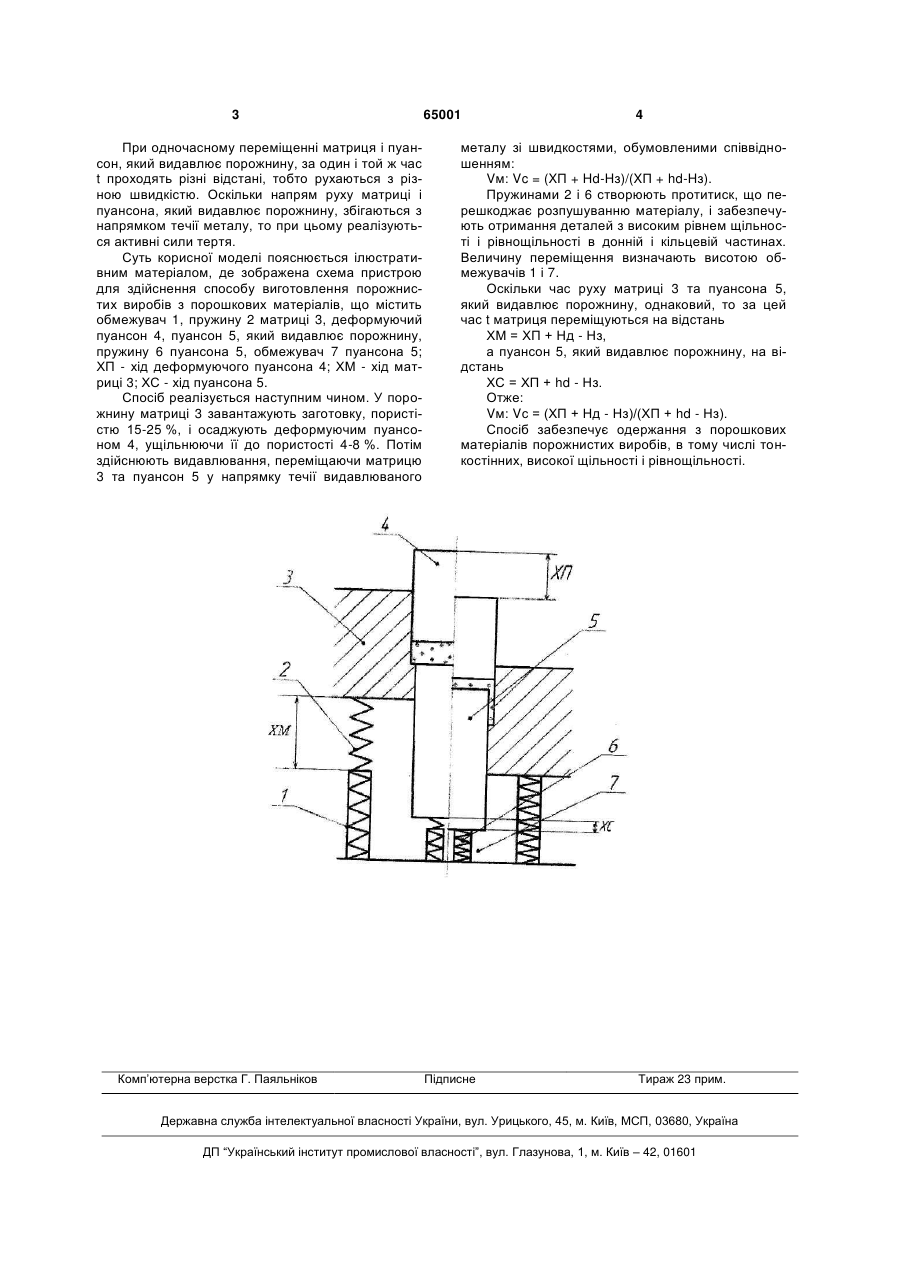

Спосіб видавлювання порожнистих виробів з порошкових матеріалів, який полягає у примусо 3 При одночасному переміщенні матриця і пуансон, який видавлює порожнину, за один і той ж час t проходять різні відстані, тобто рухаються з різною швидкістю. Оскільки напрям руху матриці і пуансона, який видавлює порожнину, збігаються з напрямком течії металу, то при цьому реалізуються активні сили тертя. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображена схема пристрою для здійснення способу виготовлення порожнистих виробів з порошкових матеріалів, що містить обмежувач 1, пружину 2 матриці 3, деформуючий пуансон 4, пуансон 5, який видавлює порожнину, пружину 6 пуансона 5, обмежувач 7 пуансона 5; ХП - хід деформуючого пуансона 4; ХМ - хід матриці 3; ХС - хід пуансона 5. Спосіб реалізується наступним чином. У порожнину матриці 3 завантажують заготовку, пористістю 15-25 %, і осаджують деформуючим пуансоном 4, ущільнюючи її до пористості 4-8 %. Потім здійснюють видавлювання, переміщаючи матрицю 3 та пуансон 5 у напрямку течії видавлюваного Комп’ютерна верстка Г. Паяльніков 65001 4 металу зі швидкостями, обумовленими співвідношенням: Vм: Vc = (XП + Hd-Hз)/(XП + hd-Hз). Пружинами 2 і 6 створюють протитиск, що перешкоджає розпушуванню матеріалу, і забезпечують отримання деталей з високим рівнем щільності і рівнощільності в донній і кільцевій частинах. Величину переміщення визначають висотою обмежувачів 1 і 7. Оскільки час руху матриці 3 та пуансона 5, який видавлює порожнину, однаковий, то за цей час t матриця переміщуються на відстань ХМ = ХП + Нд - Нз, а пуансон 5, який видавлює порожнину, на відстань ХС = ХП + hd - Нз. Отже: Vм: Vс = (ХП + Нд - Нз)/(ХП + hd - Нз). Спосіб забезпечує одержання з порошкових матеріалів порожнистих виробів, в тому числі тонкостінних, високої щільності і рівнощільності. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of extruding hollow articles from powder materials
Автори англійськоюRiabicheva Liudmyla Oleksandrivna, Tsyrkin Arkadii Tymofiiovych, Liubchych Kostiantyn Volodymyrovych, Voronkova Kateryna Hennadiivna
Назва патенту російськоюСпособ выдавливания полых изделий из порошковых материалов
Автори російськоюРябичева Людмила Александровна, Цыркин Аркадий Тимофеевич, Любчич Константин Владимирович, Воронкова Екатерина Геннадиевна
МПК / Мітки
МПК: B22F 3/20
Мітки: порошкових, спосіб, видавлювання, виробів, матеріалів, порожнистих
