Дробарка карпенка

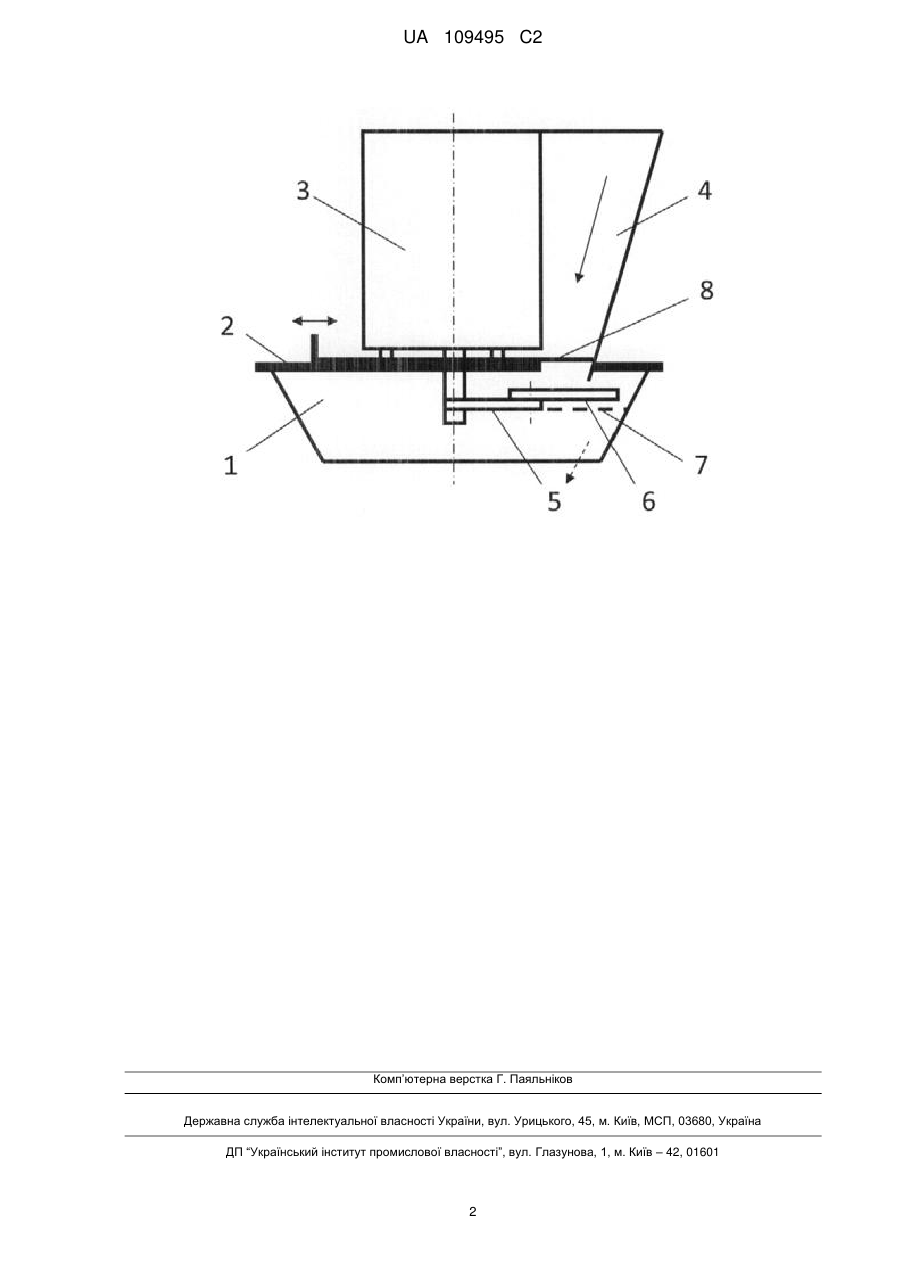

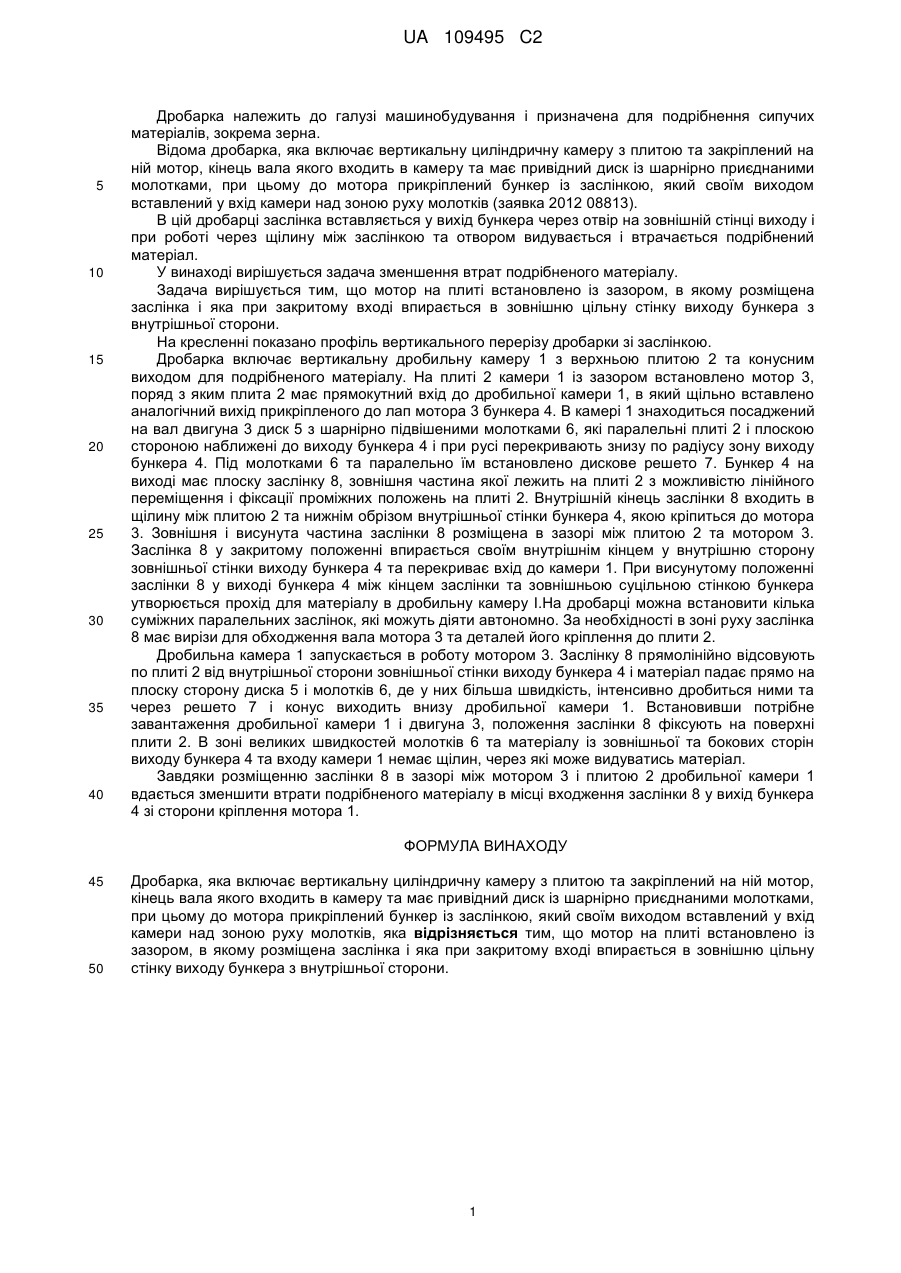

Реферат: Винахід належить до галузі машинобудування і призначена для подрібнення сипучих матеріалів, зокрема зерна. Дробарка, яка включає вертикальну циліндричну камеру з плитою та закріплений на ній мотор, кінець вала якого входить в камеру та має привідний диск із шарнірно приєднаними молотками, при цьому до мотора прикріплений бункер зі заслінкою, який своїм виходом вставлений у вхід камери над зоною руху молотків. Мотор на плиті встановлено із зазором, в якому розміщена заслінка і яка при закритому вході впирається в зовнішню стінку виходу бункера з внутрішньої сторони. Винахід дозволяє зменшити втрати подрібненого матеріалу. UA 109495 C2 (12) UA 109495 C2 UA 109495 C2 5 10 15 20 25 30 35 40 Дробарка належить до галузі машинобудування і призначена для подрібнення сипучих матеріалів, зокрема зерна. Відома дробарка, яка включає вертикальну циліндричну камеру з плитою та закріплений на ній мотор, кінець вала якого входить в камеру та має привідний диск із шарнірно приєднаними молотками, при цьому до мотора прикріплений бункер із заслінкою, який своїм виходом вставлений у вхід камери над зоною руху молотків (заявка 2012 08813). В цій дробарці заслінка вставляється у вихід бункера через отвір на зовнішній стінці виходу і при роботі через щілину між заслінкою та отвором видувається і втрачається подрібнений матеріал. У винаході вирішується задача зменшення втрат подрібненого матеріалу. Задача вирішується тим, що мотор на плиті встановлено із зазором, в якому розміщена заслінка і яка при закритому вході впирається в зовнішню цільну стінку виходу бункера з внутрішньої сторони. На кресленні показано профіль вертикального перерізу дробарки зі заслінкою. Дробарка включає вертикальну дробильну камеру 1 з верхньою плитою 2 та конусним виходом для подрібненого матеріалу. На плиті 2 камери 1 із зазором встановлено мотор 3, поряд з яким плита 2 має прямокутний вхід до дробильної камери 1, в який щільно вставлено аналогічний вихід прикріпленого до лап мотора 3 бункера 4. В камері 1 знаходиться посаджений на вал двигуна 3 диск 5 з шарнірно підвішеними молотками 6, які паралельні плиті 2 і плоскою стороною наближені до виходу бункера 4 і при русі перекривають знизу по радіусу зону виходу бункера 4. Під молотками 6 та паралельно їм встановлено дискове решето 7. Бункер 4 на виході має плоску заслінку 8, зовнішня частина якої лежить на плиті 2 з можливістю лінійного переміщення і фіксації проміжних положень на плиті 2. Внутрішній кінець заслінки 8 входить в щілину між плитою 2 та нижнім обрізом внутрішньої стінки бункера 4, якою кріпиться до мотора 3. Зовнішня і висунута частина заслінки 8 розміщена в зазорі між плитою 2 та мотором 3. Заслінка 8 у закритому положенні впирається своїм внутрішнім кінцем у внутрішню сторону зовнішньої стінки виходу бункера 4 та перекриває вхід до камери 1. При висунутому положенні заслінки 8 у виході бункера 4 між кінцем заслінки та зовнішньою суцільною стінкою бункера утворюється прохід для матеріалу в дробильну камеру І.На дробарці можна встановити кілька суміжних паралельних заслінок, які можуть діяти автономно. За необхідності в зоні руху заслінка 8 має вирізи для обходження вала мотора 3 та деталей його кріплення до плити 2. Дробильна камера 1 запускається в роботу мотором 3. Заслінку 8 прямолінійно відсовують по плиті 2 від внутрішньої сторони зовнішньої стінки виходу бункера 4 і матеріал падає прямо на плоску сторону диска 5 і молотків 6, де у них більша швидкість, інтенсивно дробиться ними та через решето 7 і конус виходить внизу дробильної камери 1. Встановивши потрібне завантаження дробильної камери 1 і двигуна 3, положення заслінки 8 фіксують на поверхні плити 2. В зоні великих швидкостей молотків 6 та матеріалу із зовнішньої та бокових сторін виходу бункера 4 та входу камери 1 немає щілин, через які може видуватись матеріал. Завдяки розміщенню заслінки 8 в зазорі між мотором 3 і плитою 2 дробильної камери 1 вдається зменшити втрати подрібненого матеріалу в місці входження заслінки 8 у вихід бункера 4 зі сторони кріплення мотора 1. ФОРМУЛА ВИНАХОДУ 45 50 Дробарка, яка включає вертикальну циліндричну камеру з плитою та закріплений на ній мотор, кінець вала якого входить в камеру та має привідний диск із шарнірно приєднаними молотками, при цьому до мотора прикріплений бункер із заслінкою, який своїм виходом вставлений у вхід камери над зоною руху молотків, яка відрізняється тим, що мотор на плиті встановлено із зазором, в якому розміщена заслінка і яка при закритому вході впирається в зовнішню цільну стінку виходу бункера з внутрішньої сторони. 1 UA 109495 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
