Запобіжна муфта

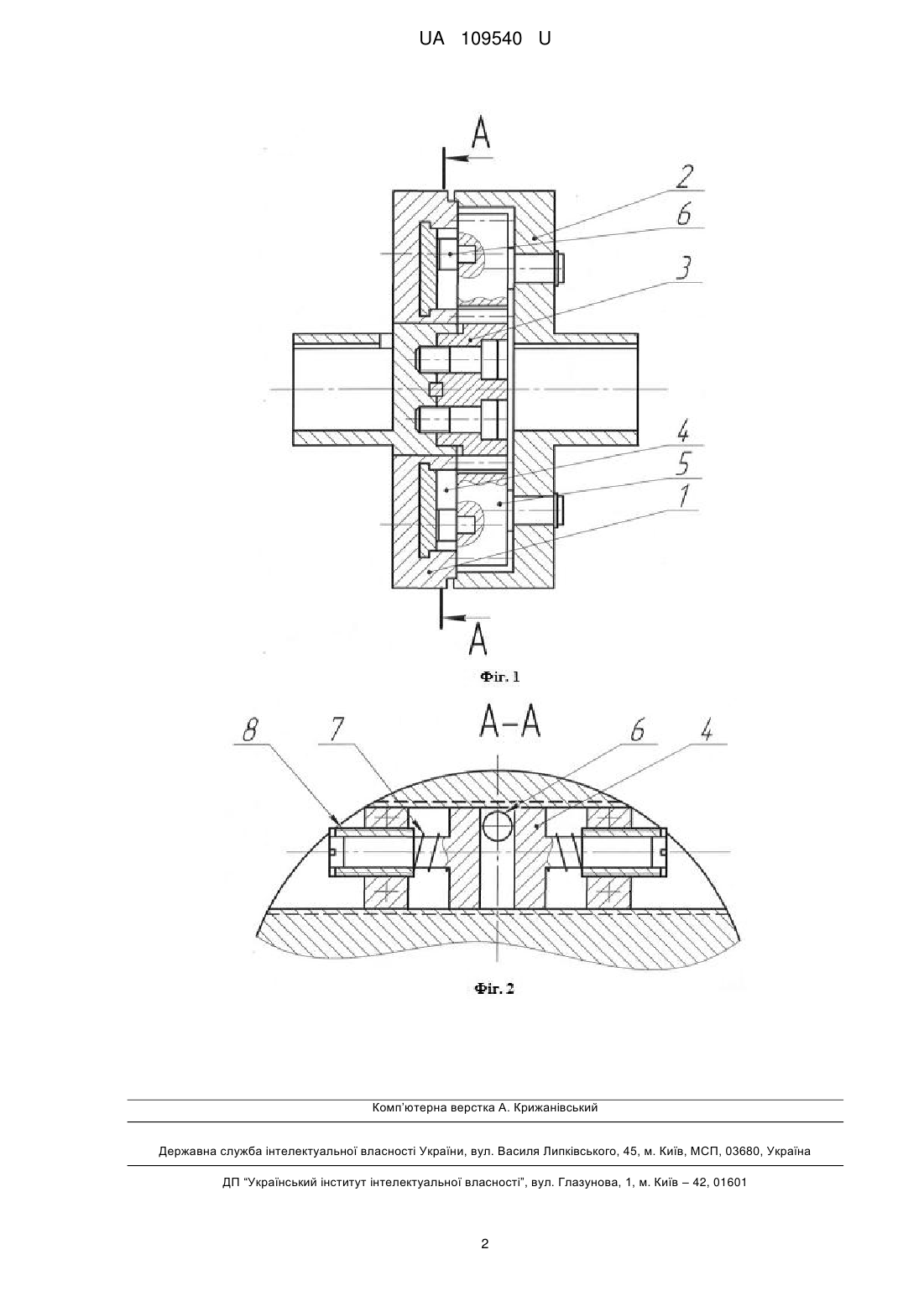

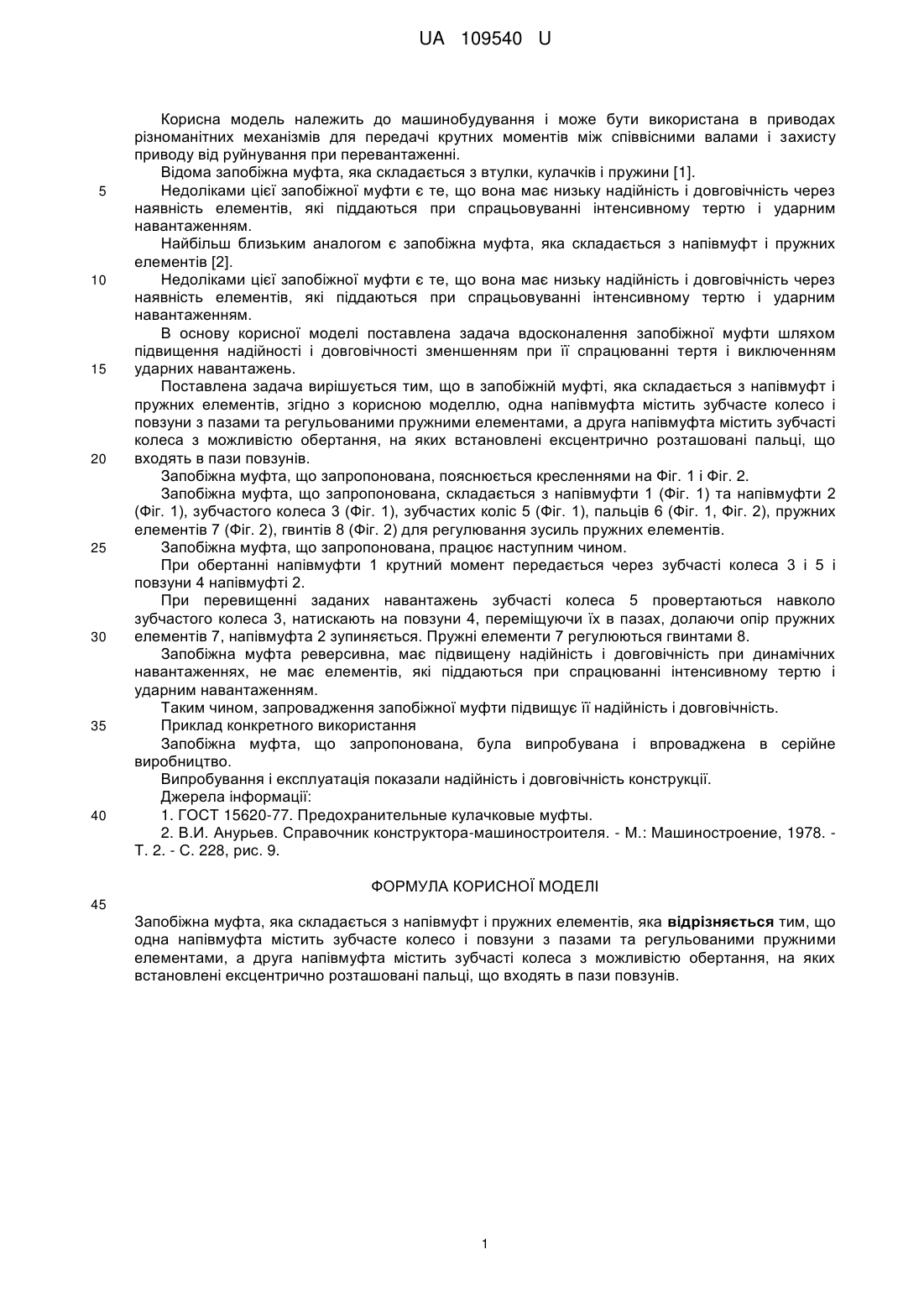

Реферат: Запобіжна муфта складається з напівмуфт і пружних елементів. Одна напівмуфта містить зубчасте колесо і повзуни з пазами та регульованими пружними елементами. Друга напівмуфта містить зубчасті колеса з можливістю обертання, на яких встановлені ексцентрично розташовані пальці, що входять в пази повзунів. UA 109540 U (54) ЗАПОБІЖНА МУФТА UA 109540 U UA 109540 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана в приводах різноманітних механізмів для передачі крутних моментів між співвісними валами і захисту приводу від руйнування при перевантаженні. Відома запобіжна муфта, яка складається з втулки, кулачків і пружини [1]. Недоліками цієї запобіжної муфти є те, що вона має низьку надійність і довговічність через наявність елементів, які піддаються при спрацьовуванні інтенсивному тертю і ударним навантаженням. Найбільш близьким аналогом є запобіжна муфта, яка складається з напівмуфт і пружних елементів [2]. Недоліками цієї запобіжної муфти є те, що вона має низьку надійність і довговічність через наявність елементів, які піддаються при спрацьовуванні інтенсивному тертю і ударним навантаженням. В основу корисної моделі поставлена задача вдосконалення запобіжної муфти шляхом підвищення надійності і довговічності зменшенням при її спрацюванні тертя і виключенням ударних навантажень. Поставлена задача вирішується тим, що в запобіжній муфті, яка складається з напівмуфт і пружних елементів, згідно з корисною моделлю, одна напівмуфта містить зубчасте колесо і повзуни з пазами та регульованими пружними елементами, а друга напівмуфта містить зубчасті колеса з можливістю обертання, на яких встановлені ексцентрично розташовані пальці, що входять в пази повзунів. Запобіжна муфта, що запропонована, пояснюється кресленнями на Фіг. 1 і Фіг. 2. Запобіжна муфта, що запропонована, складається з напівмуфти 1 (Фіг. 1) та напівмуфти 2 (Фіг. 1), зубчастого колеса 3 (Фіг. 1), зубчастих коліс 5 (Фіг. 1), пальців 6 (Фіг. 1, Фіг. 2), пружних елементів 7 (Фіг. 2), гвинтів 8 (Фіг. 2) для регулювання зусиль пружних елементів. Запобіжна муфта, що запропонована, працює наступним чином. При обертанні напівмуфти 1 крутний момент передається через зубчасті колеса 3 і 5 і повзуни 4 напівмуфті 2. При перевищенні заданих навантажень зубчасті колеса 5 провертаються навколо зубчастого колеса 3, натискають на повзуни 4, переміщуючи їх в пазах, долаючи опір пружних елементів 7, напівмуфта 2 зупиняється. Пружні елементи 7 регулюються гвинтами 8. Запобіжна муфта реверсивна, має підвищену надійність і довговічність при динамічних навантаженнях, не має елементів, які піддаються при спрацюванні інтенсивному тертю і ударним навантаженням. Таким чином, запровадження запобіжної муфти підвищує її надійність і довговічність. Приклад конкретного використання Запобіжна муфта, що запропонована, була випробувана і впроваджена в серійне виробництво. Випробування і експлуатація показали надійність і довговічність конструкції. Джерела інформації: 1. ГОСТ 15620-77. Предохранительные кулачковые муфты. 2. В.И. Анурьев. Справочник конструктора-машиностроителя. - М.: Машиностроение, 1978. Т. 2. - С. 228, рис. 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Запобіжна муфта, яка складається з напівмуфт і пружних елементів, яка відрізняється тим, що одна напівмуфта містить зубчасте колесо і повзуни з пазами та регульованими пружними елементами, а друга напівмуфта містить зубчасті колеса з можливістю обертання, на яких встановлені ексцентрично розташовані пальці, що входять в пази повзунів. 1 UA 109540 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
