Клин в’язальної машини

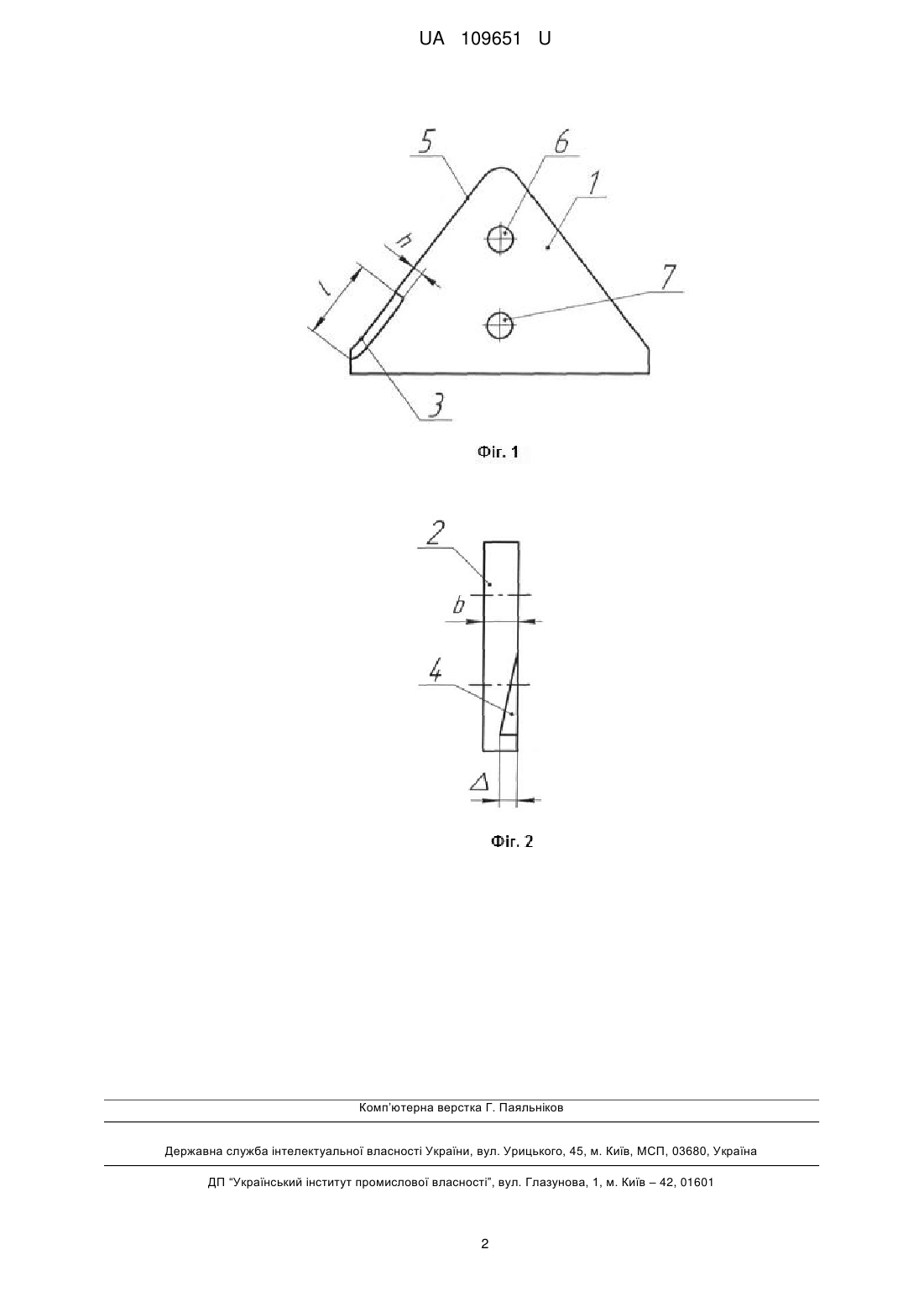

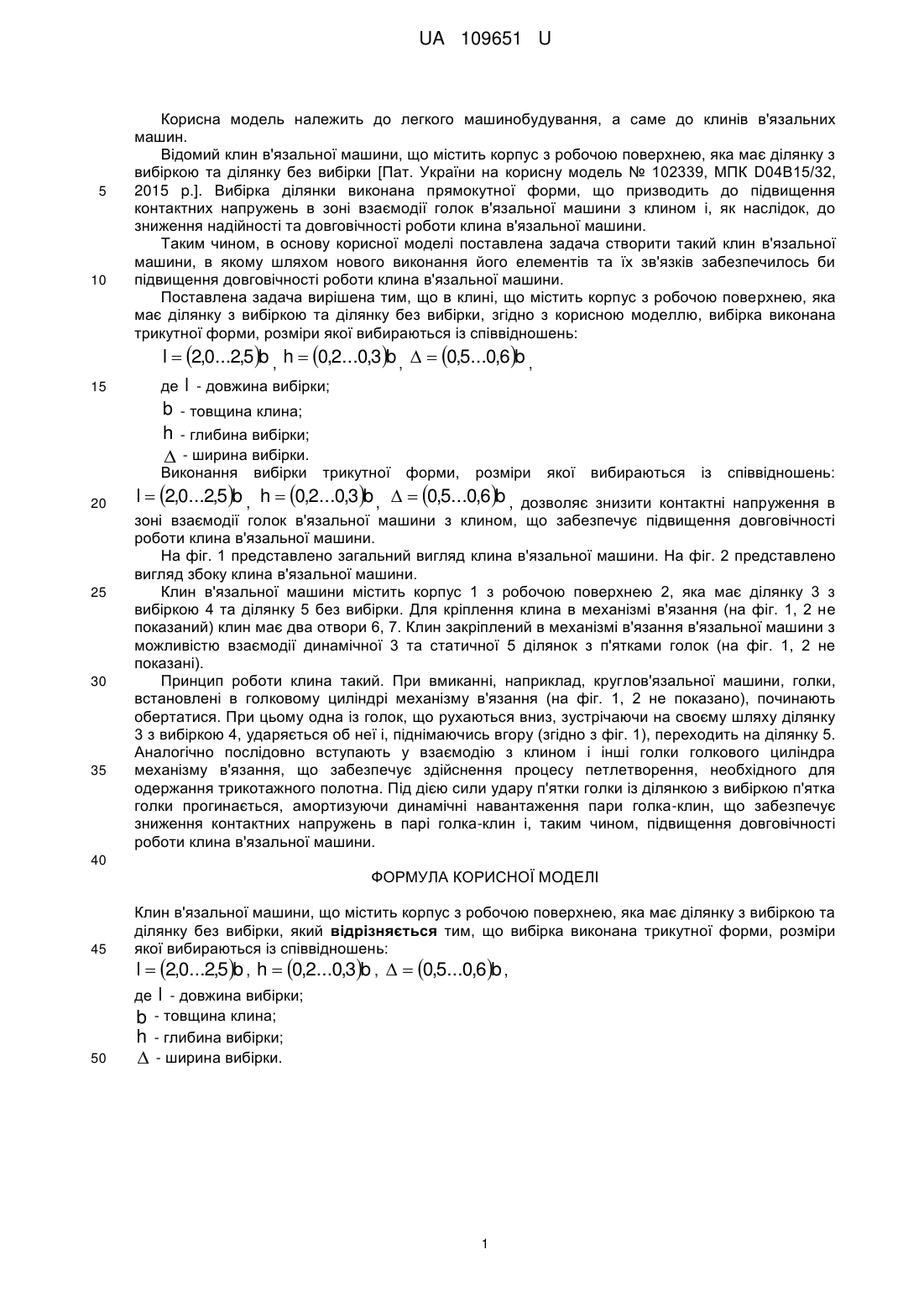

Реферат: Клин в'язальної машини містить корпус з робочою поверхнею, яка має ділянку з вибіркою та ділянку без вибірки. Вибірка виконана трикутної форми, розміри якої вибираються із співвідношень: l  2,0...2,5b , h  0,2...0,3b ,   0,5...0,6b , де l - довжина вибірки; b - товщина клина; h - глибина вибірки;  - ширина вибірки. UA 109651 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 109651 U UA 109651 U 5 10 Корисна модель належить до легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею, яка має ділянку з вибіркою та ділянку без вибірки [Пат. України на корисну модель № 102339, МПК D04В15/32, 2015 p.]. Вибірка ділянки виконана прямокутної форми, що призводить до підвищення контактних напружень в зоні взаємодії голок в'язальної машини з клином і, як наслідок, до зниження надійності та довговічності роботи клина в'язальної машини. Таким чином, в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому шляхом нового виконання його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина в'язальної машини. Поставлена задача вирішена тим, що в клині, що містить корпус з робочою поверхнею, яка має ділянку з вибіркою та ділянку без вибірки, згідно з корисною моделлю, вибірка виконана трикутної форми, розміри якої вибираються із співвідношень: l  2,0...2,5b , h  0,2...0,3b ,   0,5...0,6b , де l - довжина вибірки; b - товщина клина; h - глибина вибірки;  - ширина вибірки. 15 Виконання 20 25 30 35 вибірки трикутної форми, розміри якої вибираються із співвідношень: l  2,0...2,5b , h  0,2...0,3b ,   0,5...0,6b , дозволяє знизити контактні напруження в зоні взаємодії голок в'язальної машини з клином, що забезпечує підвищення довговічності роботи клина в'язальної машини. На фіг. 1 представлено загальний вигляд клина в'язальної машини. На фіг. 2 представлено вигляд збоку клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2, яка має ділянку 3 з вибіркою 4 та ділянку 5 без вибірки. Для кріплення клина в механізмі в'язання (на фіг. 1, 2 не показаний) клин має два отвори 6, 7. Клин закріплений в механізмі в'язання в'язальної машини з можливістю взаємодії динамічної 3 та статичної 5 ділянок з п'ятками голок (на фіг. 1, 2 не показані). Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показано), починають обертатися. При цьому одна із голок, що рухаються вниз, зустрічаючи на своєму шляху ділянку 3 з вибіркою 4, ударяється об неї і, піднімаючись вгору (згідно з фіг. 1), переходить на ділянку 5. Аналогічно послідовно вступають у взаємодію з клином і інші голки голкового циліндра механізму в'язання, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Під дією сили удару п'ятки голки із ділянкою з вибіркою п'ятка голки прогинається, амортизуючи динамічні навантаження пари голка-клин, що забезпечує зниження контактних напружень в парі голка-клин і, таким чином, підвищення довговічності роботи клина в'язальної машини. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Клин в'язальної машини, що містить корпус з робочою поверхнею, яка має ділянку з вибіркою та ділянку без вибірки, який відрізняється тим, що вибірка виконана трикутної форми, розміри якої вибираються із співвідношень: l  2,0...2,5 b , h  0,2...0,3 b ,   0,5...0,6 b ,  де 50 b h       l - довжина вибірки; - товщина клина; - глибина вибірки; - ширина вибірки. 1 UA 109651 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
