Голка в’язальної машини

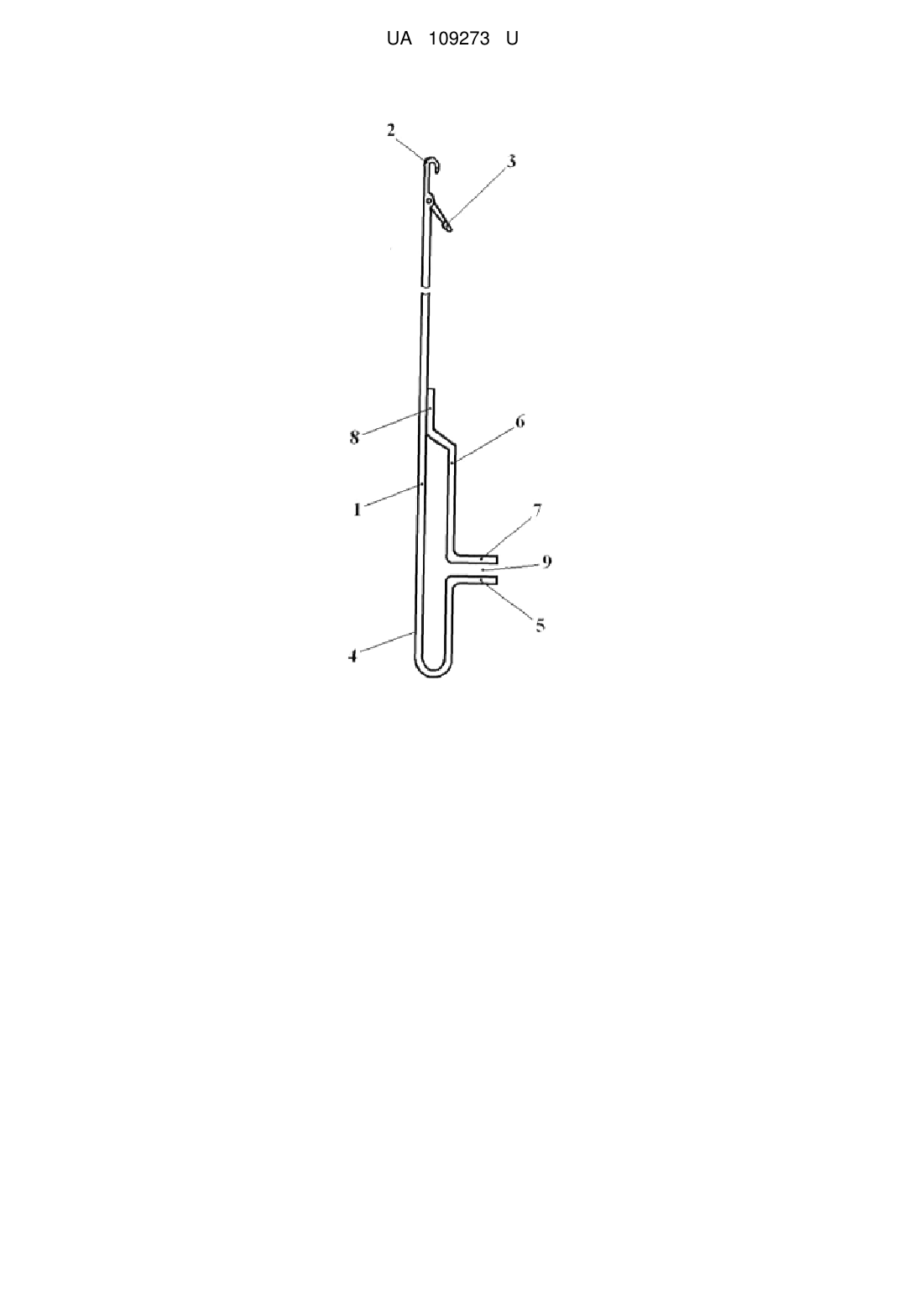

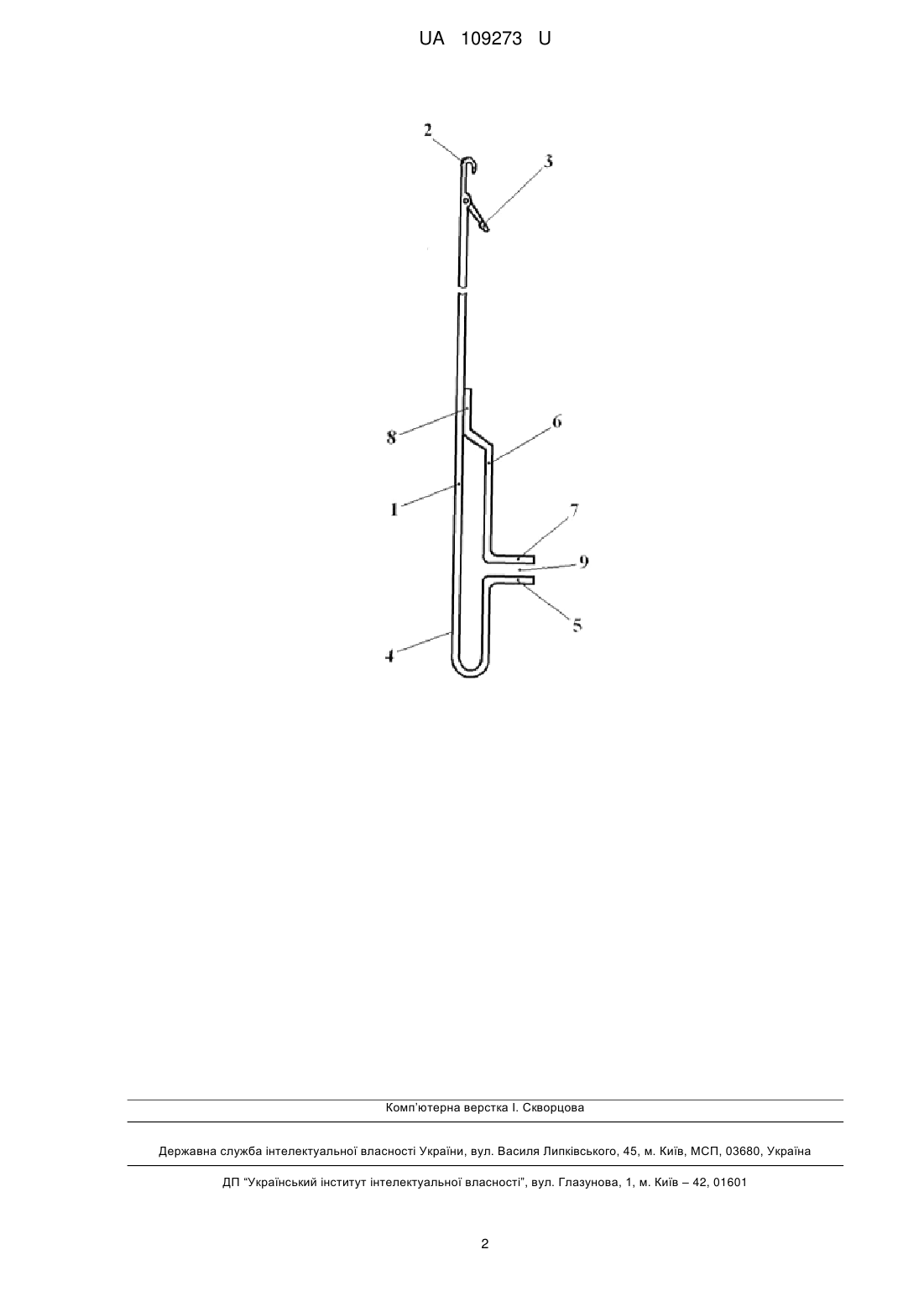

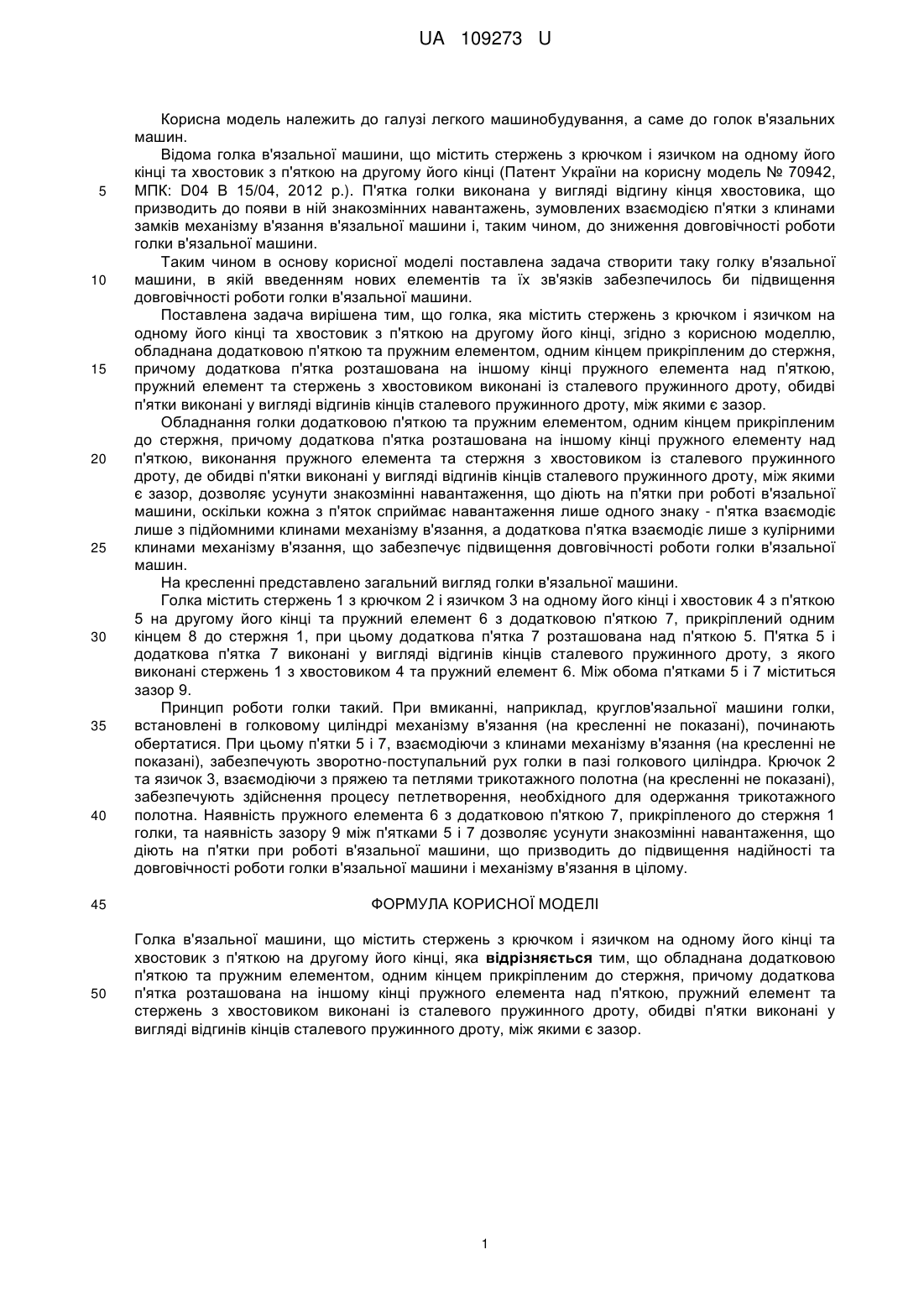

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці. Вона обладнана додатковою п'яткою та пружним елементом, одним кінцем прикріпленим до стержня, причому додаткова п'ятка розташована на іншому кінці пружного елемента над п'яткою, пружний елемент та стержень з хвостовиком виконані із сталевого пружинного дроту, обидві п'ятки виконані у вигляді відгинів кінців сталевого пружинного дроту, між якими є зазор. UA 109273 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 109273 U UA 109273 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (Патент України на корисну модель № 70942, МПК: D04 В 15/04, 2012 p.). П'ятка голки виконана у вигляді відгину кінця хвостовика, що призводить до появи в ній знакозмінних навантажень, зумовлених взаємодією п'ятки з клинами замків механізму в'язання в'язальної машини і, таким чином, до зниження довговічності роботи голки в'язальної машини. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішена тим, що голка, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, згідно з корисною моделлю, обладнана додатковою п'яткою та пружним елементом, одним кінцем прикріпленим до стержня, причому додаткова п'ятка розташована на іншому кінці пружного елемента над п'яткою, пружний елемент та стержень з хвостовиком виконані із сталевого пружинного дроту, обидві п'ятки виконані у вигляді відгинів кінців сталевого пружинного дроту, між якими є зазор. Обладнання голки додатковою п'яткою та пружним елементом, одним кінцем прикріпленим до стержня, причому додаткова п'ятка розташована на іншому кінці пружного елементу над п'яткою, виконання пружного елемента та стержня з хвостовиком із сталевого пружинного дроту, де обидві п'ятки виконані у вигляді відгинів кінців сталевого пружинного дроту, між якими є зазор, дозволяє усунути знакозмінні навантаження, що діють на п'ятки при роботі в'язальної машини, оскільки кожна з п'яток сприймає навантаження лише одного знаку - п'ятка взаємодіє лише з підйомними клинами механізму в'язання, а додаткова п'ятка взаємодіє лише з кулірними клинами механізму в'язання, що забезпечує підвищення довговічності роботи голки в'язальної машин. На кресленні представлено загальний вигляд голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці і хвостовик 4 з п'яткою 5 на другому його кінці та пружний елемент 6 з додатковою п'яткою 7, прикріплений одним кінцем 8 до стержня 1, при цьому додаткова п'ятка 7 розташована над п'яткою 5. П'ятка 5 і додаткова п'ятка 7 виконані у вигляді відгинів кінців сталевого пружинного дроту, з якого виконані стержень 1 з хвостовиком 4 та пружний елемент 6. Між обома п'ятками 5 і 7 міститься зазор 9. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятки 5 і 7, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазі голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Наявність пружного елемента 6 з додатковою п'яткою 7, прикріпленого до стержня 1 голки, та наявність зазору 9 між п'ятками 5 і 7 дозволяє усунути знакозмінні навантаження, що діють на п'ятки при роботі в'язальної машини, що призводить до підвищення надійності та довговічності роботи голки в'язальної машини і механізму в'язання в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що обладнана додатковою п'яткою та пружним елементом, одним кінцем прикріпленим до стержня, причому додаткова п'ятка розташована на іншому кінці пружного елемента над п'яткою, пружний елемент та стержень з хвостовиком виконані із сталевого пружинного дроту, обидві п'ятки виконані у вигляді відгинів кінців сталевого пружинного дроту, між якими є зазор. 1 UA 109273 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
