Привід в’язальної каретки рукавичного автомата

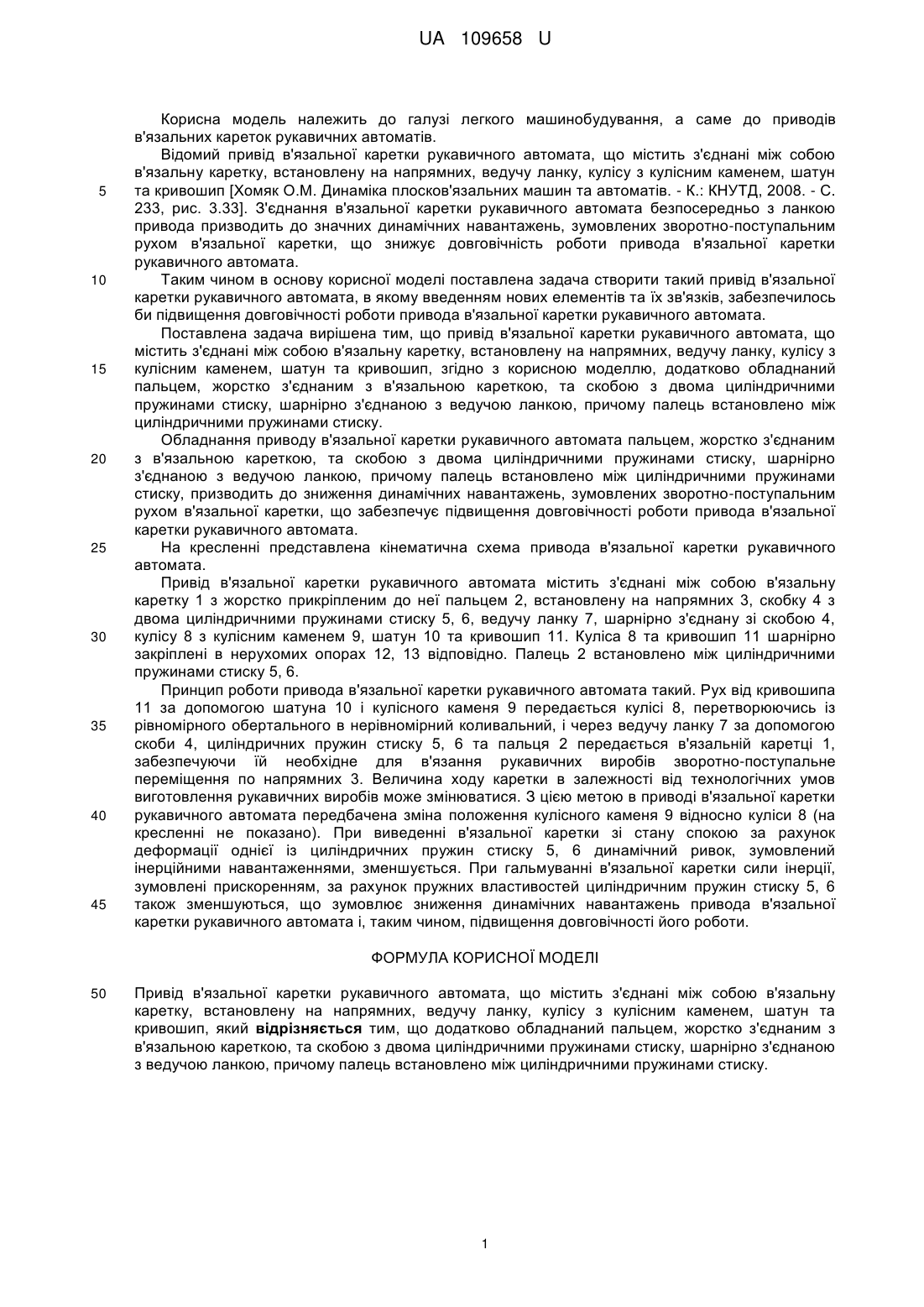

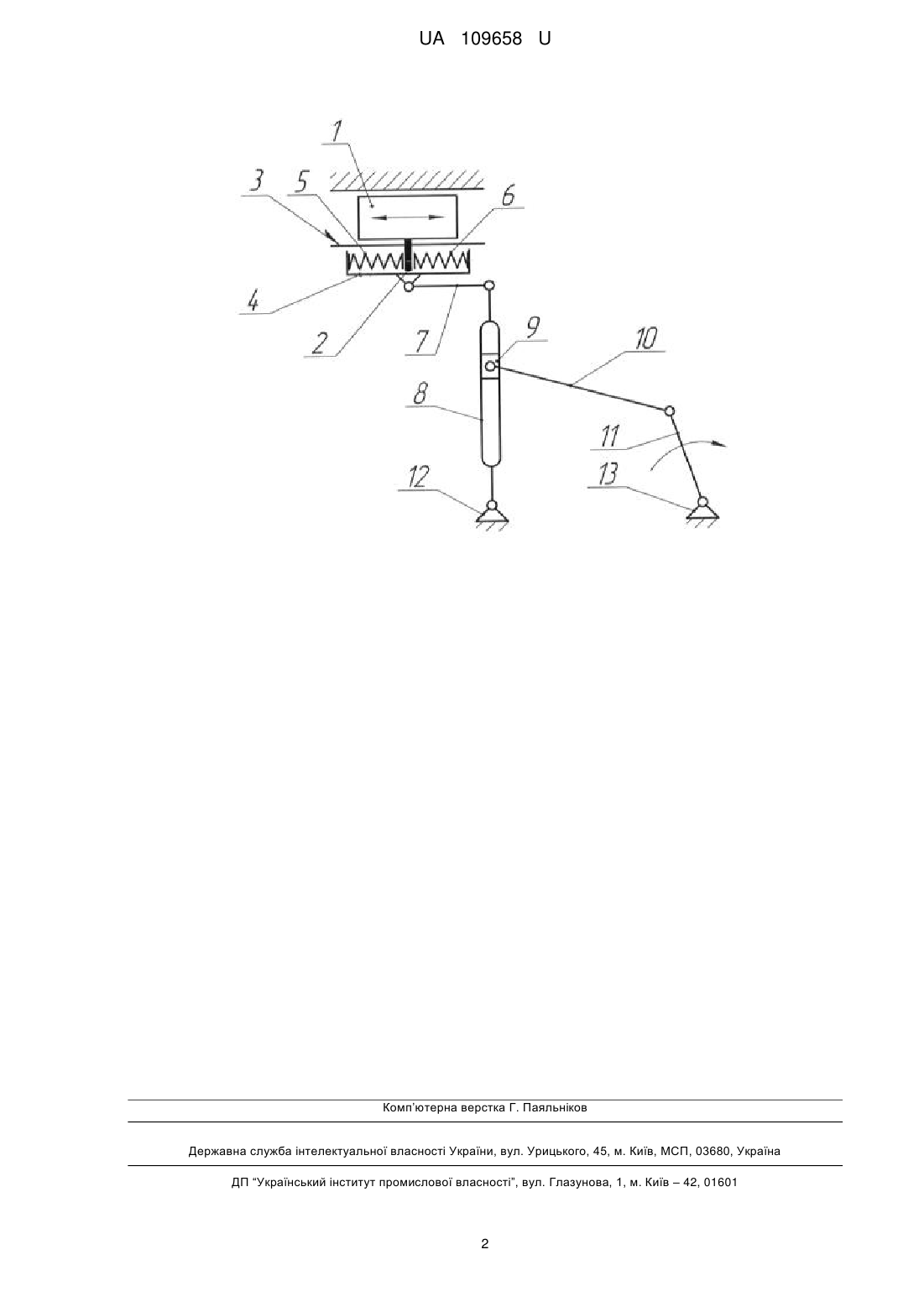

Реферат: Привід в'язальної каретки рукавичного автомата містить з'єднані між собою в'язальну каретку, встановлену на напрямних, ведучу ланку, кулісу з кулісним каменем, шатун та кривошип. Додатково обладнаний пальцем, жорстко з'єднаним з в'язальною кареткою, та скобою з двома циліндричними пружинами стиску, шарнірно з'єднаною з ведучою ланкою, причому палець встановлено між циліндричними пружинами стиску. UA 109658 U (54) ПРИВІД В'ЯЗАЛЬНОЇ КАРЕТКИ РУКАВИЧНОГО АВТОМАТА UA 109658 U UA 109658 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі легкого машинобудування, а саме до приводів в'язальних кареток рукавичних автоматів. Відомий привід в'язальної каретки рукавичного автомата, що містить з'єднані між собою в'язальну каретку, встановлену на напрямних, ведучу ланку, кулісу з кулісним каменем, шатун та кривошип [Хомяк О.М. Динаміка плосков'язальних машин та автоматів. - К.: КНУТД, 2008. - С. 233, рис. 3.33]. З'єднання в'язальної каретки рукавичного автомата безпосередньо з ланкою привода призводить до значних динамічних навантажень, зумовлених зворотно-поступальним рухом в'язальної каретки, що знижує довговічність роботи привода в'язальної каретки рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід в'язальної каретки рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода в'язальної каретки рукавичного автомата. Поставлена задача вирішена тим, що привід в'язальної каретки рукавичного автомата, що містить з'єднані між собою в'язальну каретку, встановлену на напрямних, ведучу ланку, кулісу з кулісним каменем, шатун та кривошип, згідно з корисною моделлю, додатково обладнаний пальцем, жорстко з'єднаним з в'язальною кареткою, та скобою з двома циліндричними пружинами стиску, шарнірно з'єднаною з ведучою ланкою, причому палець встановлено між циліндричними пружинами стиску. Обладнання приводу в'язальної каретки рукавичного автомата пальцем, жорстко з'єднаним з в'язальною кареткою, та скобою з двома циліндричними пружинами стиску, шарнірно з'єднаною з ведучою ланкою, причому палець встановлено між циліндричними пружинами стиску, призводить до зниження динамічних навантажень, зумовлених зворотно-поступальним рухом в'язальної каретки, що забезпечує підвищення довговічності роботи привода в'язальної каретки рукавичного автомата. На кресленні представлена кінематична схема привода в'язальної каретки рукавичного автомата. Привід в'язальної каретки рукавичного автомата містить з'єднані між собою в'язальну каретку 1 з жорстко прикріпленим до неї пальцем 2, встановлену на напрямних 3, скобку 4 з двома циліндричними пружинами стиску 5, 6, ведучу ланку 7, шарнірно з'єднану зі скобою 4, кулісу 8 з кулісним каменем 9, шатун 10 та кривошип 11. Куліса 8 та кривошип 11 шарнірно закріплені в нерухомих опорах 12, 13 відповідно. Палець 2 встановлено між циліндричними пружинами стиску 5, 6. Принцип роботи привода в'язальної каретки рукавичного автомата такий. Рух від кривошипа 11 за допомогою шатуна 10 і кулісного каменя 9 передається кулісі 8, перетворюючись із рівномірного обертального в нерівномірний коливальний, і через ведучу ланку 7 за допомогою скоби 4, циліндричних пружин стиску 5, 6 та пальця 2 передається в'язальній каретці 1, забезпечуючи їй необхідне для в'язання рукавичних виробів зворотно-поступальне переміщення по напрямних 3. Величина ходу каретки в залежності від технологічних умов виготовлення рукавичних виробів може змінюватися. З цією метою в приводі в'язальної каретки рукавичного автомата передбачена зміна положення кулісного каменя 9 відносно куліси 8 (на кресленні не показано). При виведенні в'язальної каретки зі стану спокою за рахунок деформації однієї із циліндричних пружин стиску 5, 6 динамічний ривок, зумовлений інерційними навантаженнями, зменшується. При гальмуванні в'язальної каретки сили інерції, зумовлені прискоренням, за рахунок пружних властивостей циліндричним пружин стиску 5, 6 також зменшуються, що зумовлює зниження динамічних навантажень привода в'язальної каретки рукавичного автомата і, таким чином, підвищення довговічності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід в'язальної каретки рукавичного автомата, що містить з'єднані між собою в'язальну каретку, встановлену на напрямних, ведучу ланку, кулісу з кулісним каменем, шатун та кривошип, який відрізняється тим, що додатково обладнаний пальцем, жорстко з'єднаним з в'язальною кареткою, та скобою з двома циліндричнимипружинами стиску, шарнірно з'єднаною з ведучою ланкою, причому палець встановлено між циліндричними пружинами стиску. 1 UA 109658 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
