Спосіб відрізання фасок штампом

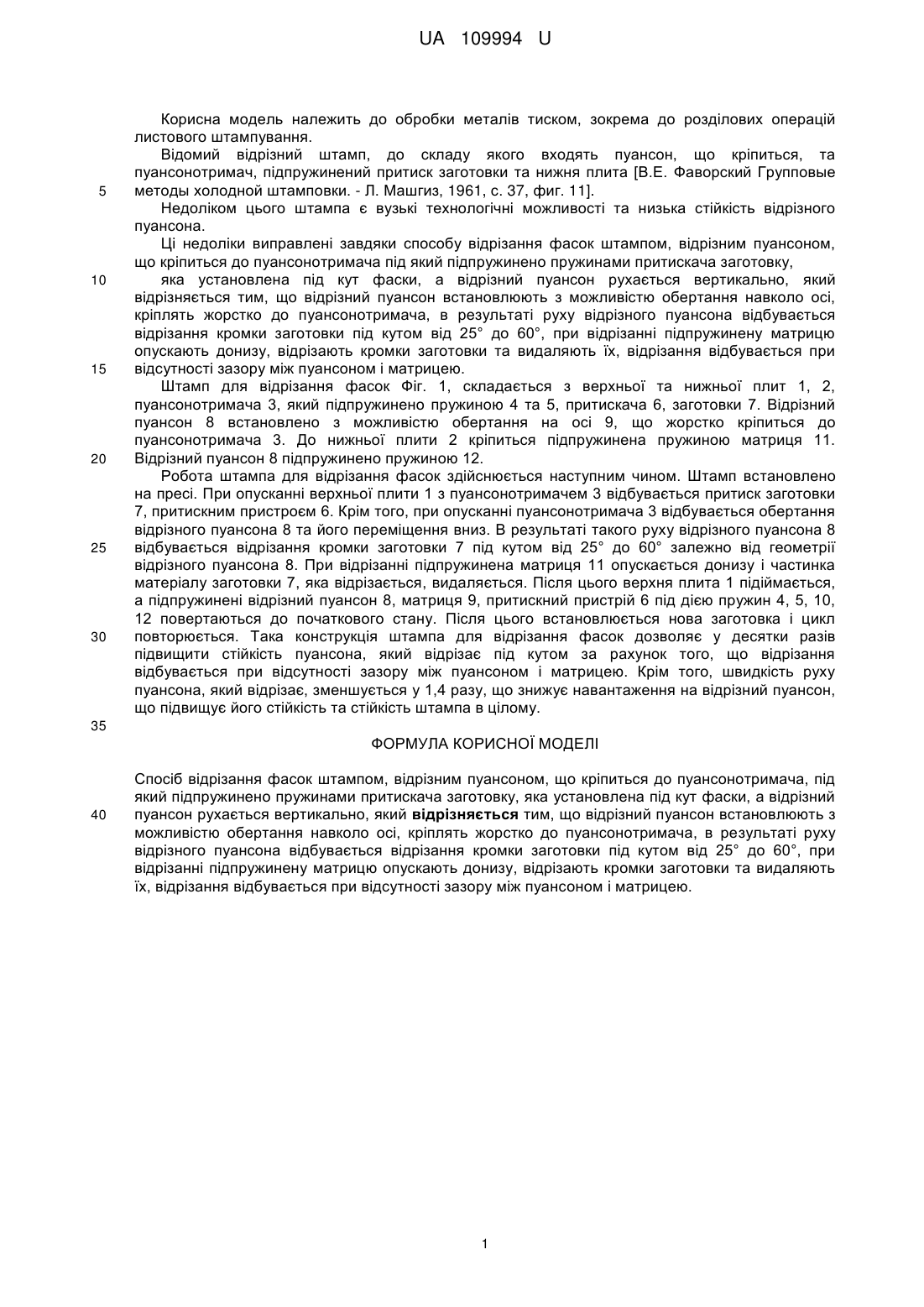

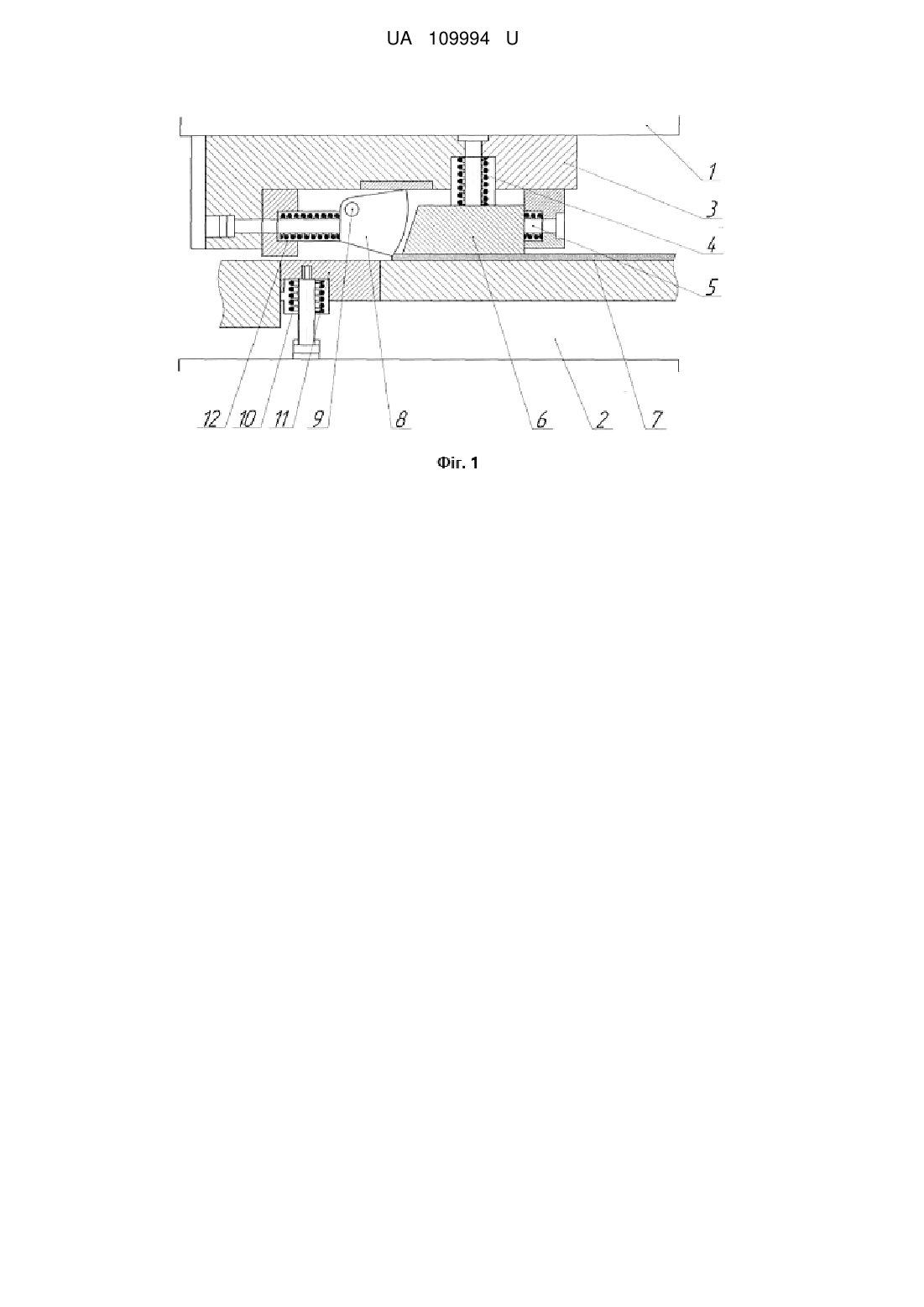

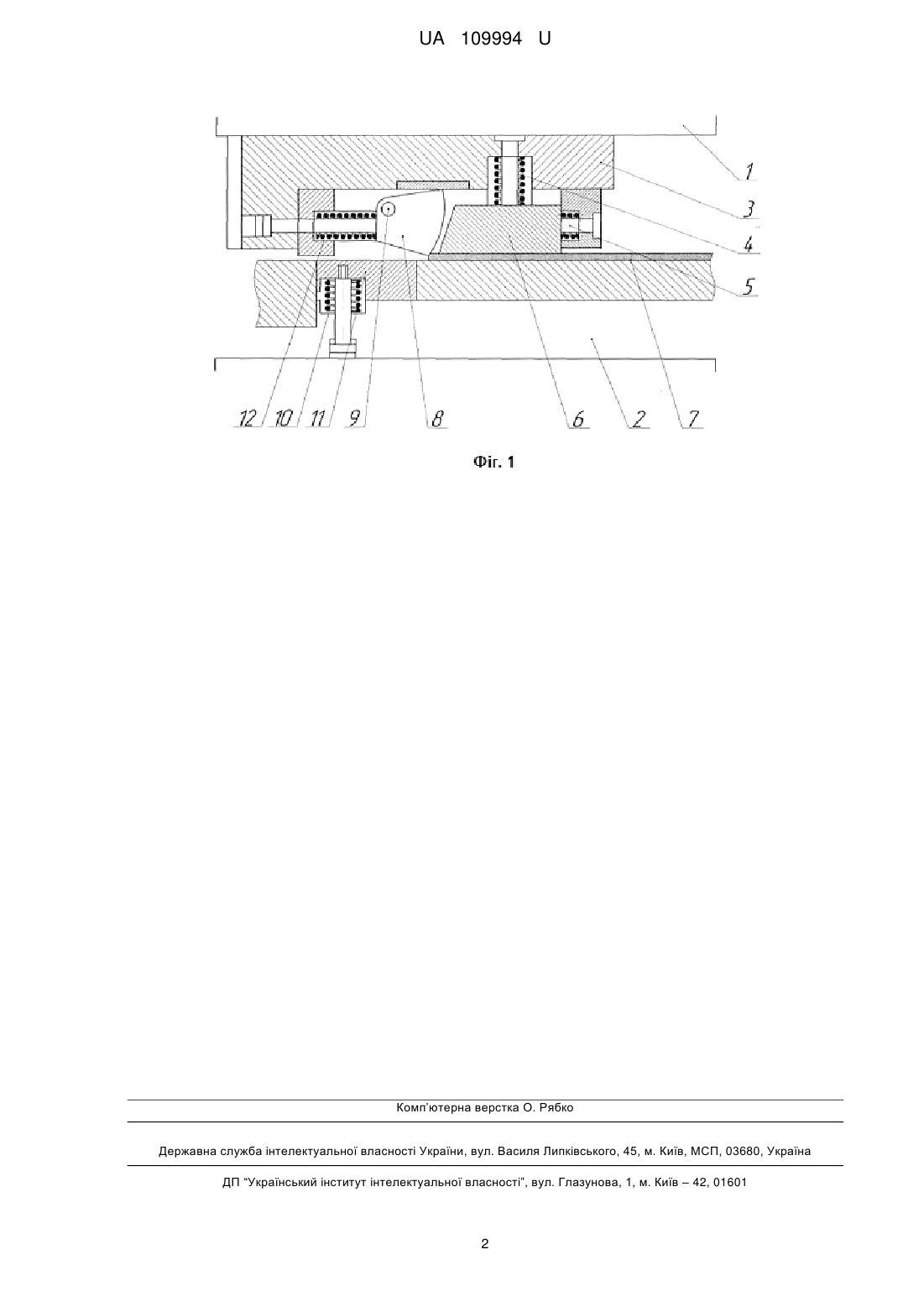

Реферат: Спосіб відрізання фасок штампом, відрізним пуансоном, що кріпиться до пуансонотримача, під який підпружинено пружинами притискача заготовку, яка установлена під кут фаски, а відрізний пуансон рухається вертикально. Відрізний пуансон встановлюють з можливістю обертання навколо осі, кріплять жорстко до пуансонотримача, в результаті руху відрізного пуансона відбувається відрізання кромки заготовки під кутом від 25° до 60°, при відрізанні підпружинену матрицю опускають донизу, відрізають кромки заготовки та видаляють їх, відрізання відбувається при відсутності зазору між пуансоном і матрицею. UA 109994 U (12) UA 109994 U UA 109994 U 5 10 15 20 25 30 Корисна модель належить до обробки металів тиском, зокрема до розділових операцій листового штампування. Відомий відрізний штамп, до складу якого входять пуансон, що кріпиться, та пуансонотримач, підпружинений притиск заготовки та нижня плита [В.Е. Фаворский Групповые методы холодной штамповки. - Л. Машгиз, 1961, с. 37, фиг. 11]. Недоліком цього штампа є вузькі технологічні можливості та низька стійкість відрізного пуансона. Ці недоліки виправлені завдяки способу відрізання фасок штампом, відрізним пуансоном, що кріпиться до пуансонотримача під який підпружинено пружинами притискача заготовку, яка установлена під кут фаски, а відрізний пуансон рухається вертикально, який відрізняється тим, що відрізний пуансон встановлюють з можливістю обертання навколо осі, кріплять жорстко до пуансонотримача, в результаті руху відрізного пуансона відбувається відрізання кромки заготовки під кутом від 25° до 60°, при відрізанні підпружинену матрицю опускають донизу, відрізають кромки заготовки та видаляють їх, відрізання відбувається при відсутності зазору між пуансоном і матрицею. Штамп для відрізання фасок Фіг. 1, складається з верхньої та нижньої плит 1, 2, пуансонотримача 3, який підпружинено пружиною 4 та 5, притискача 6, заготовки 7. Відрізний пуансон 8 встановлено з можливістю обертання на осі 9, що жорстко кріпиться до пуансонотримача 3. До нижньої плити 2 кріпиться підпружинена пружиною матриця 11. Відрізний пуансон 8 підпружинено пружиною 12. Робота штампа для відрізання фасок здійснюється наступним чином. Штамп встановлено на пресі. При опусканні верхньої плити 1 з пуансонотримачем 3 відбувається притиск заготовки 7, притискним пристроєм 6. Крім того, при опусканні пуансонотримача 3 відбувається обертання відрізного пуансона 8 та його переміщення вниз. В результаті такого руху відрізного пуансона 8 відбувається відрізання кромки заготовки 7 під кутом від 25° до 60° залежно від геометрії відрізного пуансона 8. При відрізанні підпружинена матриця 11 опускається донизу і частинка матеріалу заготовки 7, яка відрізається, видаляється. Після цього верхня плита 1 підіймається, а підпружинені відрізний пуансон 8, матриця 9, притискний пристрій 6 під дією пружин 4, 5, 10, 12 повертаються до початкового стану. Після цього встановлюється нова заготовка і цикл повторюється. Така конструкція штампа для відрізання фасок дозволяє у десятки разів підвищити стійкість пуансона, який відрізає під кутом за рахунок того, що відрізання відбувається при відсутності зазору між пуансоном і матрицею. Крім того, швидкість руху пуансона, який відрізає, зменшується у 1,4 разу, що знижує навантаження на відрізний пуансон, що підвищує його стійкість та стійкість штампа в цілому. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб відрізання фасок штампом, відрізним пуансоном, що кріпиться до пуансонотримача, під який підпружинено пружинами притискача заготовку, яка установлена під кут фаски, а відрізний пуансон рухається вертикально, який відрізняється тим, що відрізний пуансон встановлюють з можливістю обертання навколо осі, кріплять жорстко до пуансонотримача, в результаті руху відрізного пуансона відбувається відрізання кромки заготовки під кутом від 25° до 60°, при відрізанні підпружинену матрицю опускають донизу, відрізають кромки заготовки та видаляють їх, відрізання відбувається при відсутності зазору між пуансоном і матрицею. 1 UA 109994 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
