Штамп для сумісного згинання та відрізання заготовки від штаби
Номер патенту: 34273
Опубліковано: 11.08.2008
Автори: Макєєв Володимир Сергійович, Циміданов Владислав Вікторович, Діамантопуло Костянтин Костянтинович
Формула / Реферат
Штамп для одночасного згинання та відрізання заготовки, що містить нижню та верхню плити з розташованими між ними рухомим та нерухомим ножами, який відрізняється тим, що різальні кромки нижнього або обох ножів виконані у вигляді сумісних між собою горизонтальних та нахилених ділянок, причому кут нахилу визначається із співвідношення:
α=β+γ,
де α - кут нахилу периферійних частин різальних кромок;
β - кут підйому смуг в першій формоутворюючій парі ПГС;
γ - кут пружиніння при згинанні.
Текст

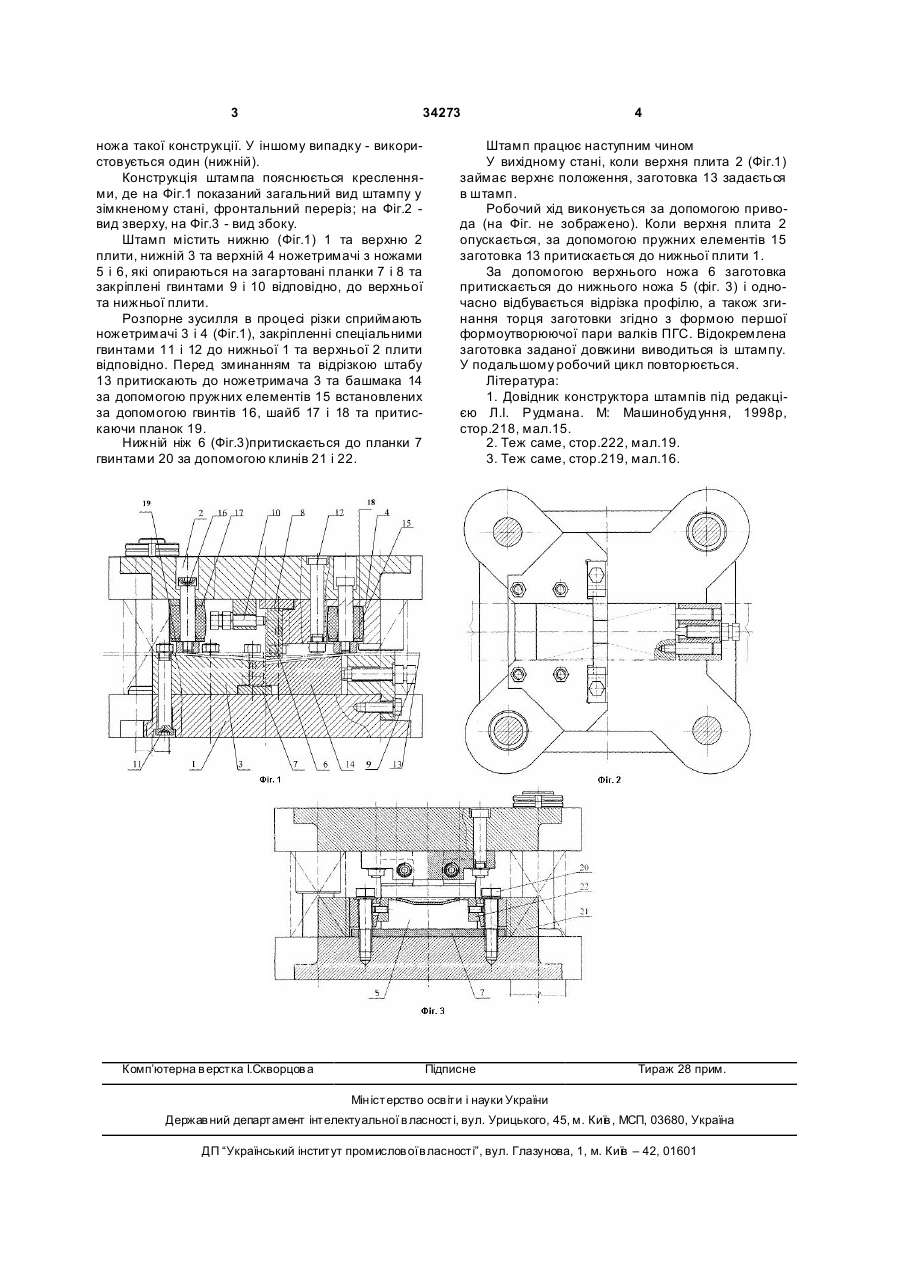

Штамп для одночасного згинання та відрізання заготовки, що містить нижню та верхню плити з 3 34273 ножа такої конструкції. У іншому випадку - використовується один (нижній). Конструкція штампа пояснюється кресленнями, де на Фіг.1 показаний загальний вид штампу у зімкненому стані, фронтальний переріз; на Фіг.2 вид зверху, на Фіг.3 - вид збоку. Штамп містить нижню (Фіг.1) 1 та верхню 2 плити, нижній 3 та верхній 4 ножетримачі з ножами 5 і 6, які опираються на загартовані планки 7 і 8 та закріплені гвинтами 9 і 10 відповідно, до верхньої та нижньої плити. Розпорне зусилля в процесі різки сприймають ножетримачі 3 і 4 (Фіг.1), закріпленні спеціальними гвинтами 11 і 12 до нижньої 1 та верхньої 2 плити відповідно. Перед зминанням та відрізкою штабу 13 притискають до ножетримача 3 та башмака 14 за допомогою пружних елементів 15 встановлених за допомогою гвинтів 16, шайб 17 і 18 та притискаючи планок 19. Нижній ніж 6 (Фіг.3)притискається до планки 7 гвинтами 20 за допомогою клинів 21 і 22. Комп’ютерна в ерстка І.Скворцов а 4 Штамп працює наступним чином У вихідному стані, коли верхня плита 2 (Фіг.1) займає верхнє положення, заготовка 13 задається в штамп. Робочий хід виконується за допомогою привода (на Фіг. не зображено). Коли верхня плита 2 опускається, за допомогою пружних елементів 15 заготовка 13 притискається до нижньої плити 1. За допомогою верхнього ножа 6 заготовка притискається до нижнього ножа 5 (фіг. 3) і одночасно відбувається відрізка профілю, а також згинання торця заготовки згідно з формою першої формоутворюючої пари валків ПГС. Відокремлена заготовка заданої довжини виводиться із штампу. У подальшому робочий цикл повторюється. Література: 1. Довідник конструктора штампів під редакцією Л.І. Рудмана. М: Машинобудуння, 1998р, стор.218, мал.15. 2. Теж саме, стор.222, мал.19. 3. Теж саме, стор.219, мал.16. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
